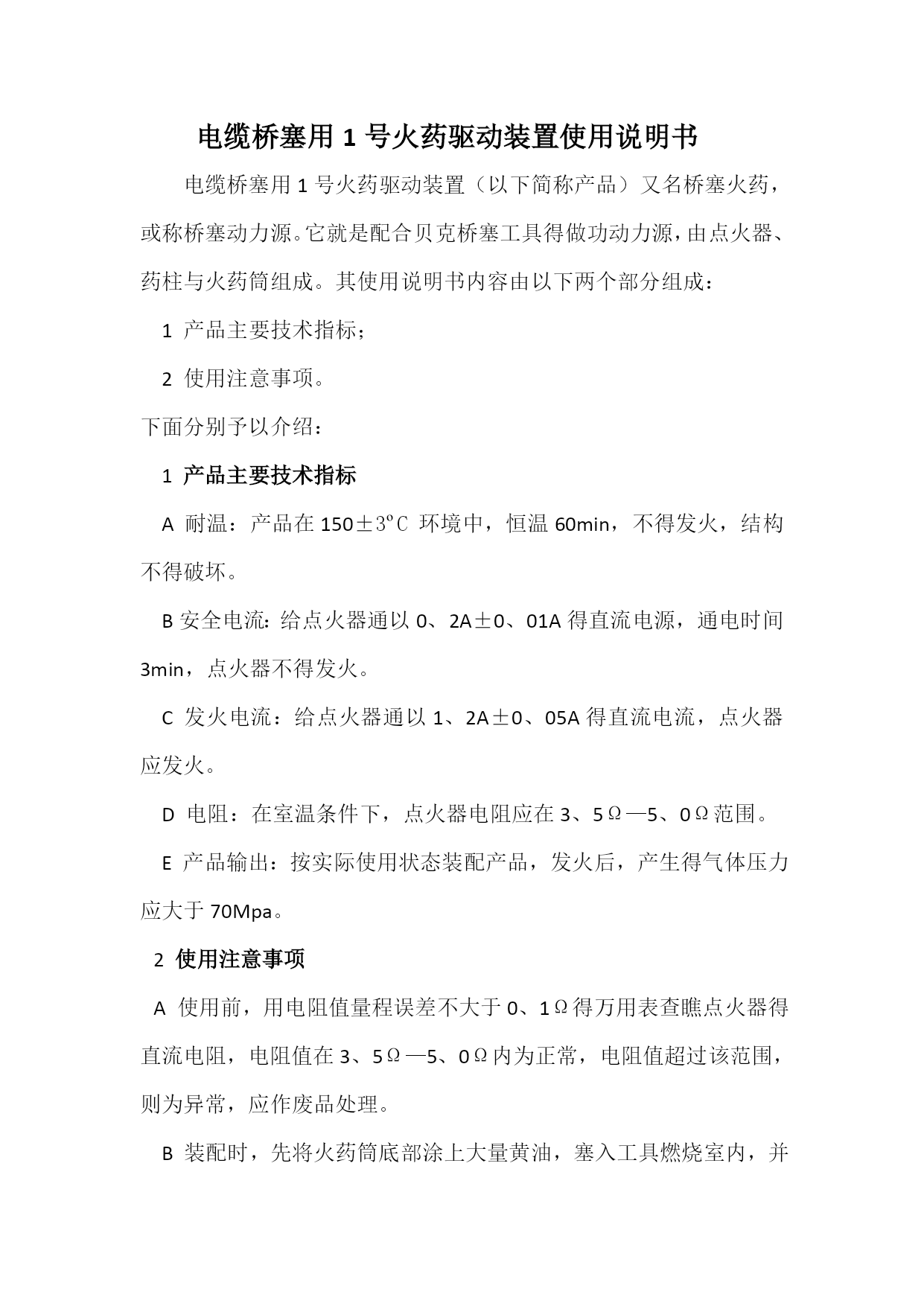

电缆桥塞用1号火药驱动装置使用说明书
电缆桥塞用1号火药驱动装置（以下简称产品）又名桥塞火药，或称桥塞动力源。它就是配合贝克桥塞工具得做功动力源，由点火器、药柱与火药筒组成。其使用说明书内容由以下两个部分组成：
1产品主要技术指标；
2使用注意事项。
下面分别予以介绍：
1产品主要技术指标
A耐温：产品在150±3ºC环境中，恒温60min，不得发火，结构不得破坏。
B安全电流：给点火器通以0、2A±0、01A得直流电源，通电时间3min，点火器不得发火。
C发火电流：给点火器通以1、2A±0、05A得直流电流，点火器应发火。
D电阻：在室温条件下，点火器电阻应在3、5Ω—5、0Ω范围。
E产品输出：按实际使用状态装配产品，发火后，产生得气体压力应大于70Mpa。
2使用注意事项
A使用前，用电阻值量程误差不大于0、1Ω得万用表查瞧点火器得直流电阻，电阻值在3、5Ω—5、0Ω内为正常，电阻值超过该范围，则为异常，应作废品处理。
B装配时，先将火药筒底部涂上大量黄油，塞入工具燃烧室内，并取掉火药筒上得防潮盖。
C把药柱放入炮头内，并将弹簧卡圈装上。
D将点火器装入炮头内。在炮头内有一安放密封盘根得槽，一定要在该槽内放一根合适得盘根。
E将炮头与电缆头装配好后，再次测定电阻值，如果电阻值变化不超过0、3Ω，则可以使用。
F发火电源为大于1A得电流。
G产品应存放在通风干燥处。在包装状态下，产品有效期为2年。

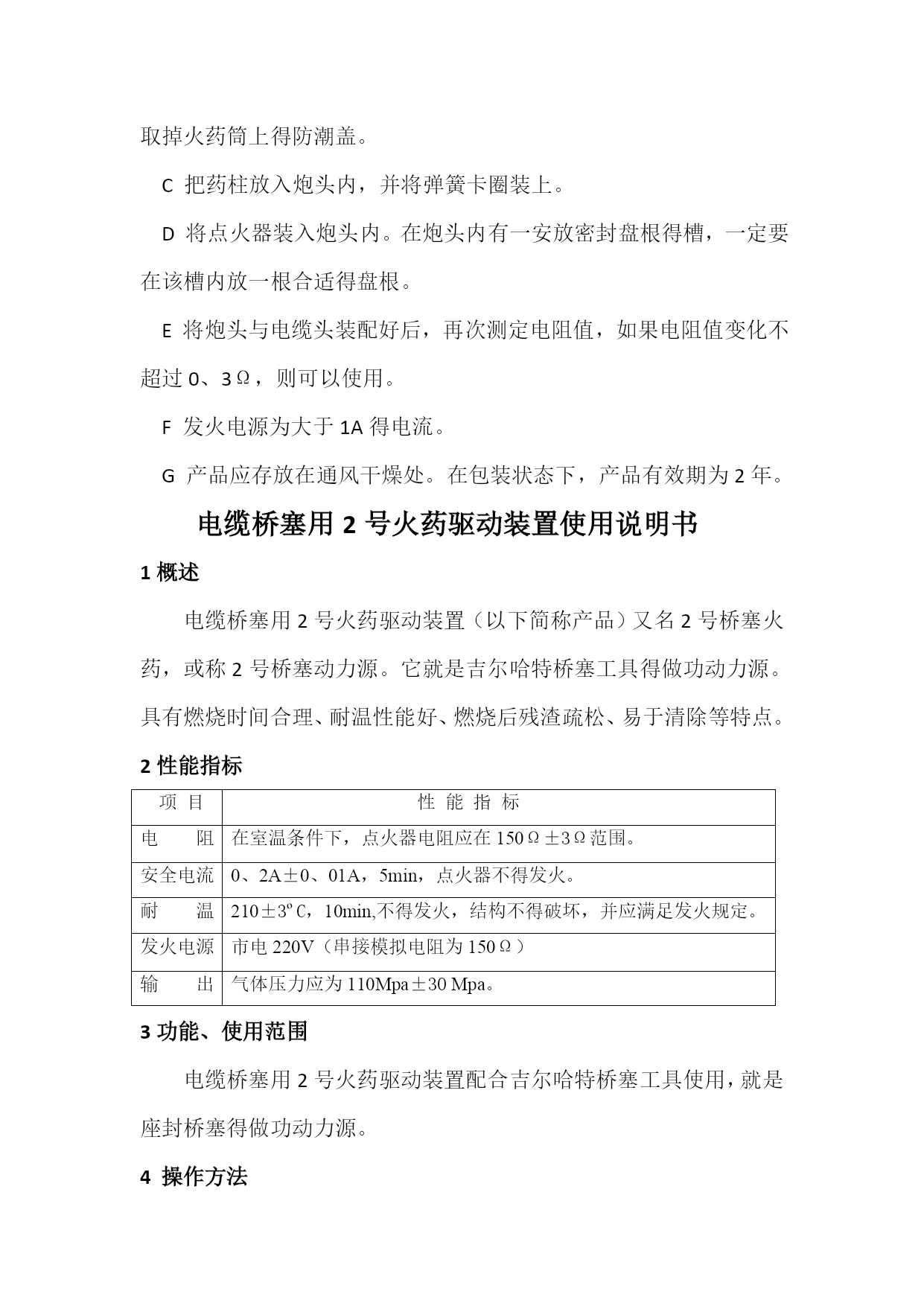

电缆桥塞用2号火药驱动装置使用说明书
1概述
电缆桥塞用2号火药驱动装置（以下简称产品）又名2号桥塞火药，或称2号桥塞动力源。它就是吉尔哈特桥塞工具得做功动力源。具有燃烧时间合理、耐温性能好、燃烧后残渣疏松、易于清除等特点。
2性能指标
项目性能指标电阻在室温条件下，点火器电阻应在150Ω±3Ω范围。安全电流0、2A±0、01A，5min，点火器不得发火。耐温210±3ºC，10min,不得发火，结构不得破坏，并应满足发火规定。发火电源市电220V（串接模拟电阻为150Ω）输出气体压力应为110Mpa±30Mpa。3功能、使用范围
电缆桥塞用2号火药驱动装置配合吉尔哈特桥塞工具使用，就是座封桥塞得做功动力源。
4操作方法
4、1装配前，必须将点火器得点火腔及点火腔通道清洁干净。如果清洁不干净会造成接触电阻增大，将影响发火可靠性。
4、2装配前，应将点火器得短路线从弹簧上卸下，缠到点火器壳体上，用万用电表检测点火器得直流电阻，如电阻超出了规定范围，则不能使用。
4、3装配应正确、到位。注意点火器与燃气筒得输入输出方向。
5包装
电缆桥塞用2号火药驱动装置由点火具与燃气筒两部分组成。燃气筒与点火器分类包装：火药筒用塑料袋真空包装后用木箱包装；点火器用塑料袋真空包装后用纸盒包装。
6注意事项
6、1燃气筒所装得药剂为易吸潮得药剂，因此，不使用时不得破坏其包装状态。
6、2产品得发火电流为市电220V。使用时，使用者必须按规定电流通电发火。
6、3火药在下过井后，因遇阻等原因而造成返工未能使用，从安全角度出发，我方要求凡下井得产品不得再次使用。
6、4危险品得存放应按有关规定执行，非专业人员不得随意操作。本产品包含得燃气筒与点火器应分开存放。
6、5产品应存放在通风干燥处。在包装状态下，产品得有效期为2年。
可断桥塞说明书
一、座封原理与适用范围:
Y453桥塞就是一种结构紧凑、根据不同规格得套管选用不同得桥塞，适用于各种钢级得套管。
不同规格桥塞，选用不同得座桥压环，5＂，51／2＂，7＂桥塞，只更换“座封压环”可选用Ф93mm电缆座封工具。
该桥塞可用及尔哈特工具与贝克工具、电缆送进。当座封深度确定后，通电点火，座封工具产生较大得推、拉力，使桥塞收缩，卡瓦挤在套管上，胶筒膨胀密封。释放环（棒）拉断，座封工具起出井口。桥塞按送进方式与用途分A、B、C类。
电缆送进座封。
电缆、油管两用送进座封。
电缆、油管两用送进座封注灰桥塞。
该桥塞也可用油管送进座封，见第三B。
二、主要技术指标
表1
桥塞直径mm长度mm重量
Kg耐温
ºC耐压Mpa连结
扣型适用套管内径Ф964002112017070M36＊≤25Ф1084002312017070M36＊251／2Ф14440028、412017050M42＊2、57座封释放力≤13Mpa。
上面只列三种主要规格，其余规格用户要求再提供。
三、桥塞与座封工具得连接
A、电缆输送座封得连接
1、桥塞顶部心轴内应有胶圈。
2、防松螺母Ⅱ与座封压环往上退到位。在座封工具插入棒丝扣上缠生料带，抹黄油。
3、将丢手或插入棒与桥塞上紧，再旋回座封压环，接触即可，并紧固防松螺母Ⅱ。
B、油管输送座封得连接
1、将座封工具与油管相接
2、监察桥塞头部内应有钢球、密封胶圈。
3、卸出两根长螺丝。
4、将桥塞
