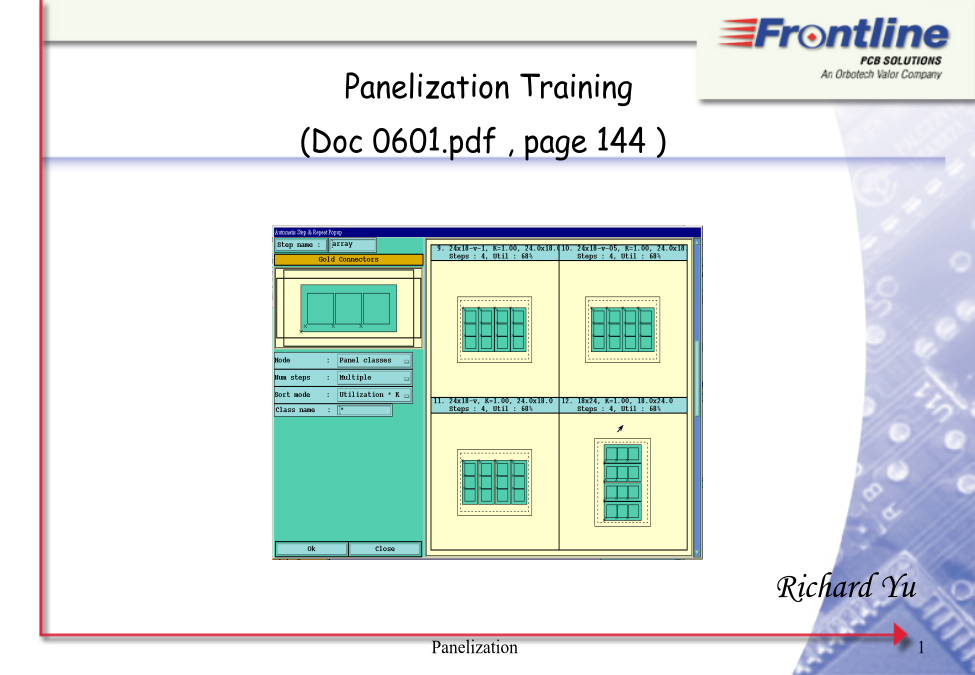

PanelizationTraining

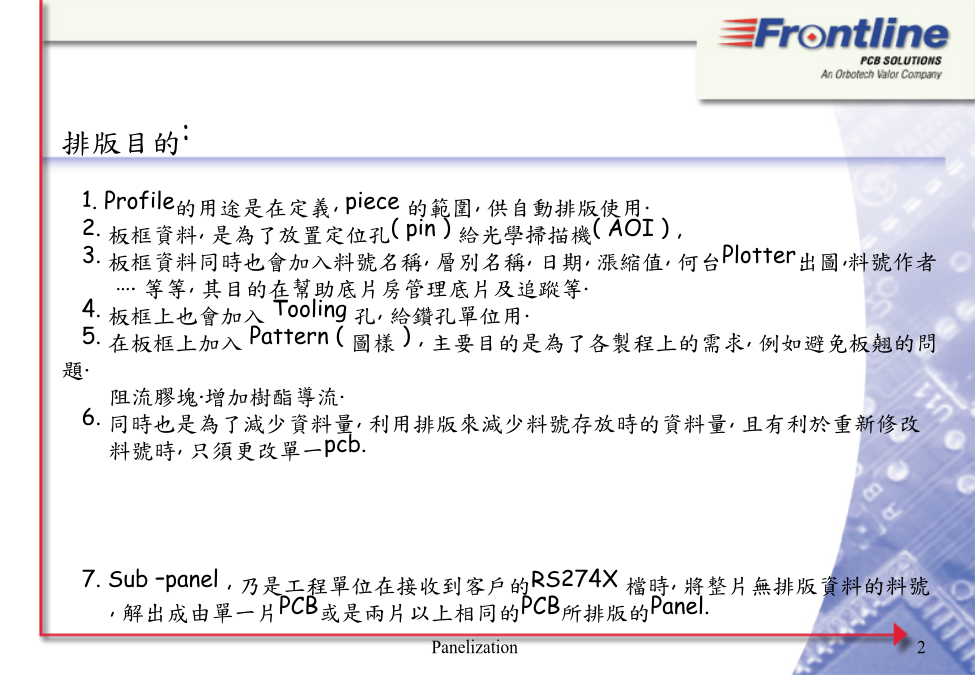

(Doc0601.pdf,page144)排版目的:

1.Profile的用途是在定義,piece的範圍,供自動排版使用.
2.板框資料,是為了放置定位孔(pin)給光學掃描機(AOI),
3.板框資料同時也會加入料號名稱,層別名稱,日期,漲縮值,何台Plotter出圖,料號作者
….等等,其目的在幫助底片房管理底片及追蹤等.
4.板框上也會加入Tooling孔,給鑽孔單位用.
5.在板框上加入Pattern(圖樣),主要目的是為了各製程上的需求,例如避免板翹的問題.
阻流膠塊.增加樹酯導流.
6.同時也是為了減少資料量,利用排版來減少料號存放時的資料量,且有利於重新修改
料號時,只須更改單一pcb.

7.Sub–panel,乃是工程單位在接收到客戶的RS274X檔時,將整片無排版資料的料號

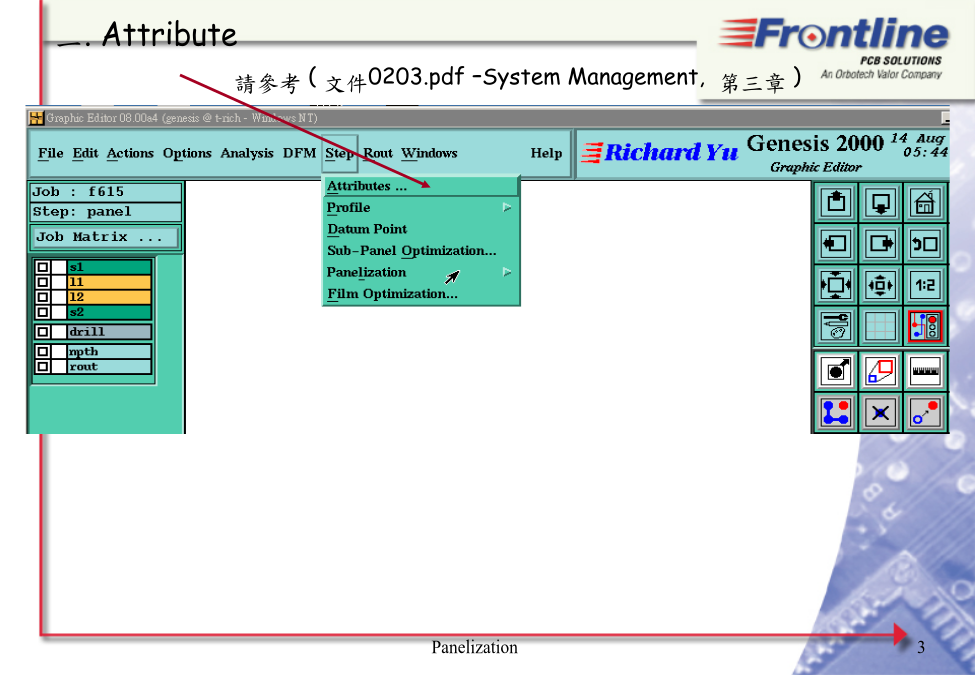

,解出成由單一片PCB或是兩片以上相同的PCB所排版的Panel.一.AttributeUserAttribute:(使用者自行定義)
/genesis/fw/lib/misc/userattr
SystemAttribute:(系統預設)

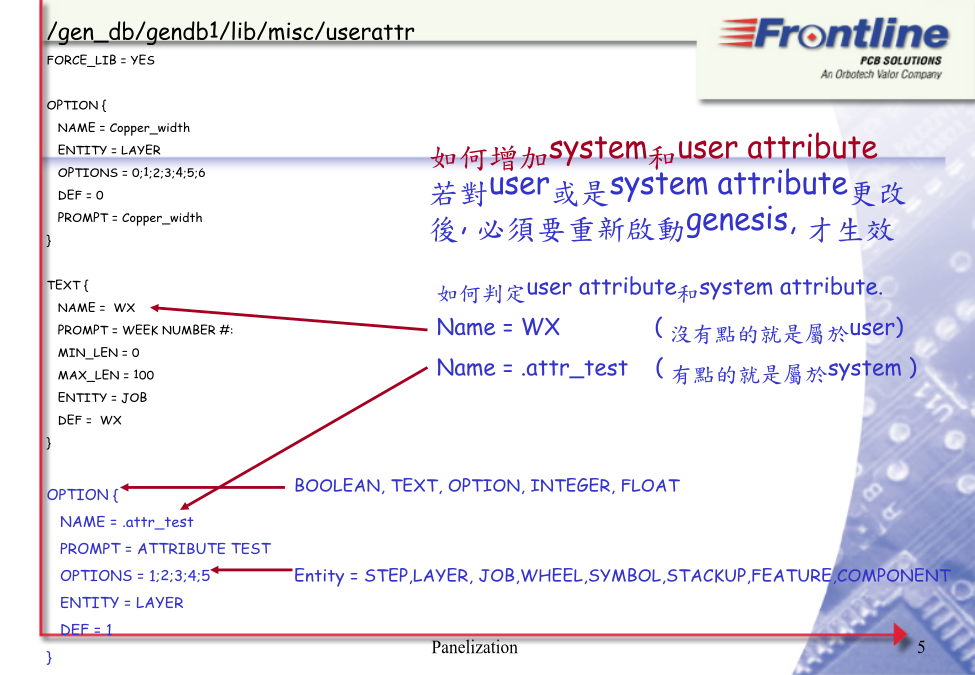

/genesis/e72/all/sysattr/gen_db/gendb1/lib/misc/userattr
FORCE_LIB=YES

OPTION{
NAME=Copper_width
ENTITY=LAYER
OPTIONS=0;1;2;3;4;5;6
DEF=0
PROMPT=Copper_width
}

TEXT{
NAME=WX
PROMPT=WEEKNUMBER#:
MIN_LEN=0
MAX_LEN=100
ENTITY=JOB
DEF=WX
}

OPTION{
NAME=.attr_test
PROMPT=ATTRIBUTETEST
OPTIONS=1;2;3;4;5
ENTITY=LAYER
DEF=1
}Rectangle:使用者自定方型外框,Polygen:不規則多邊型,
Steplimits:包含資料的最小外框順時針逆時針三.Datum(基準點)四.Sub-panel(從沒有排版的資料中擷取排版資料)基本原理:
從整片pcb中,檢視一樣的stepdata,利用自定的one-upstep,將其它部份
資料排出來.
用途:
當接收輸入客戶的原稿資料,其資料內容是打散的整個pcb,利用sub-panel將此step中的相同
區塊的資料擷取出來成為另外的一個one-up的step,此時若資料有所異動,只須更改單一piece
的資料就可.

準備擷取one-upstep設定虛擬pcb的基準點顯示排版x:1,y:2產生steprepeater16五.排版資料的定義先定義版框的大小
設定有效區域
排版(自動與手動)
進階排版編輯功能
從genesislib內複製coupon到目前的step
在排版框上加入圖案
從其它料號中拷貝toolframestep到目前的step
五-1.先定義版框的大小自訂panelsize五-2.設定排版有效區域五-3.排版(自動與手動)-1五-3.排版(自動與手動)-2定義datum與原點離
排版的距離25五-3.排版(自動與手動)-3Step&repeater編輯依step的中心點新增step水平mirror以y軸為中心Step依照有效區域的向左,向右邊靠齊選擇單一片排版五-5.Couponframe35五-6.Step&repeatfillpattern(版邊填圖案)fill的參數設定(可以是以surface填滿
或是用線填滿）巢狀排版開關39避開所有的feature,並保持與feature的邊緣離?inch時,才填滿.五-7.從其它料號中的某個layer中拷貝toolframe到目前的stepFlatten(簡化排版,在arraystep,只對單一layer有效,不是整個
step,類似movestep&repeater)43Flatten後,必須殺掉排版資料,在matrix會變成如下45FilmOptimizationTraining執行方式:

先建立一個新的step:plotter
設定step:plotter的版框大小
開啟filmoptimization的功能畫面.
增加須要畫片的step(客戶原稿),可多選.
設定filmsize的大小,若底片size沒有在
/genesis/sys/hooks/film_sizes,可依需求
來設定
先選擇所有的層別,再執行forceonnextrun
設定Runfilmoptimization,並輸入預輸出的
層別名稱等.
切回GraphicEditor的step:plotter,查看
資料內容是否正確.
9.使用output,將層別輸出到繪
