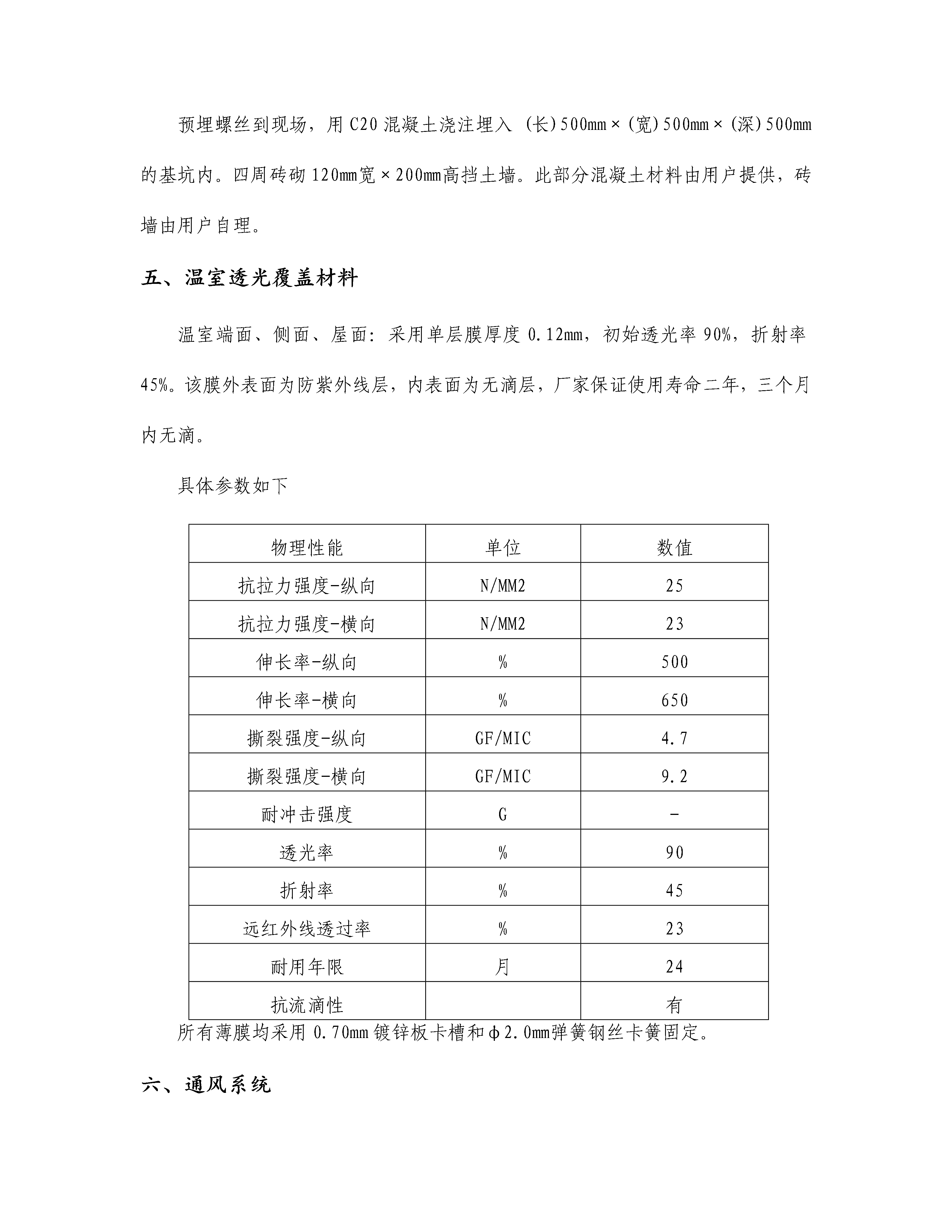

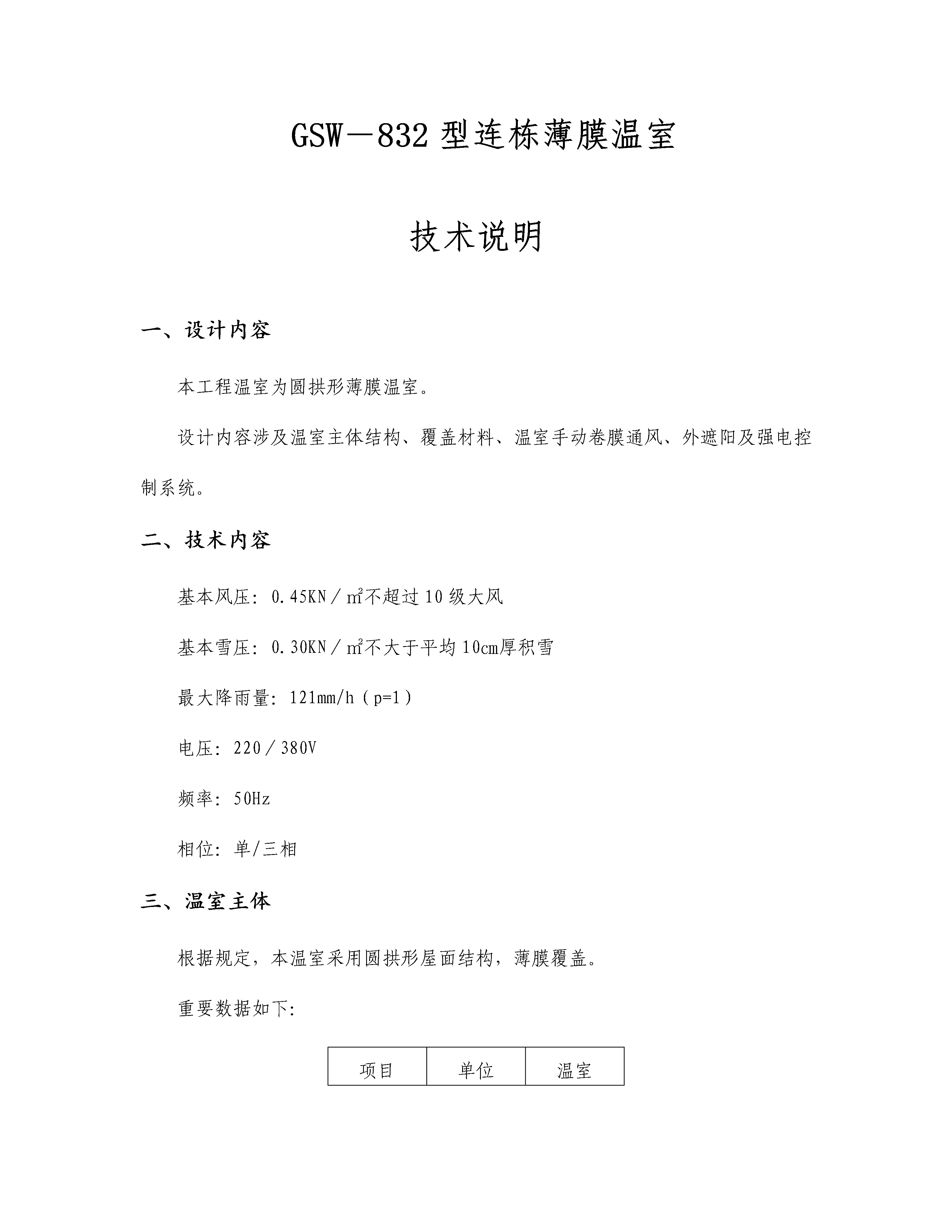

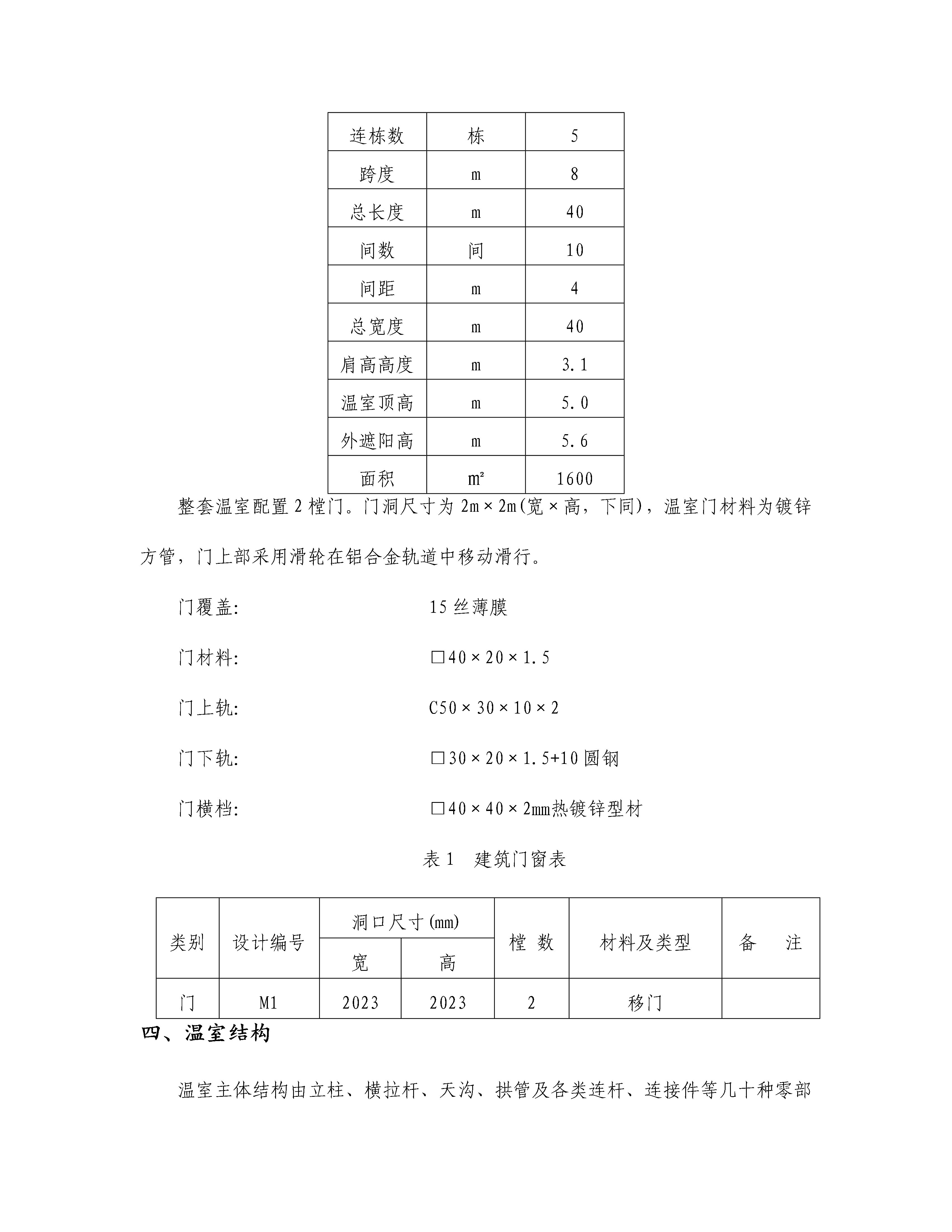

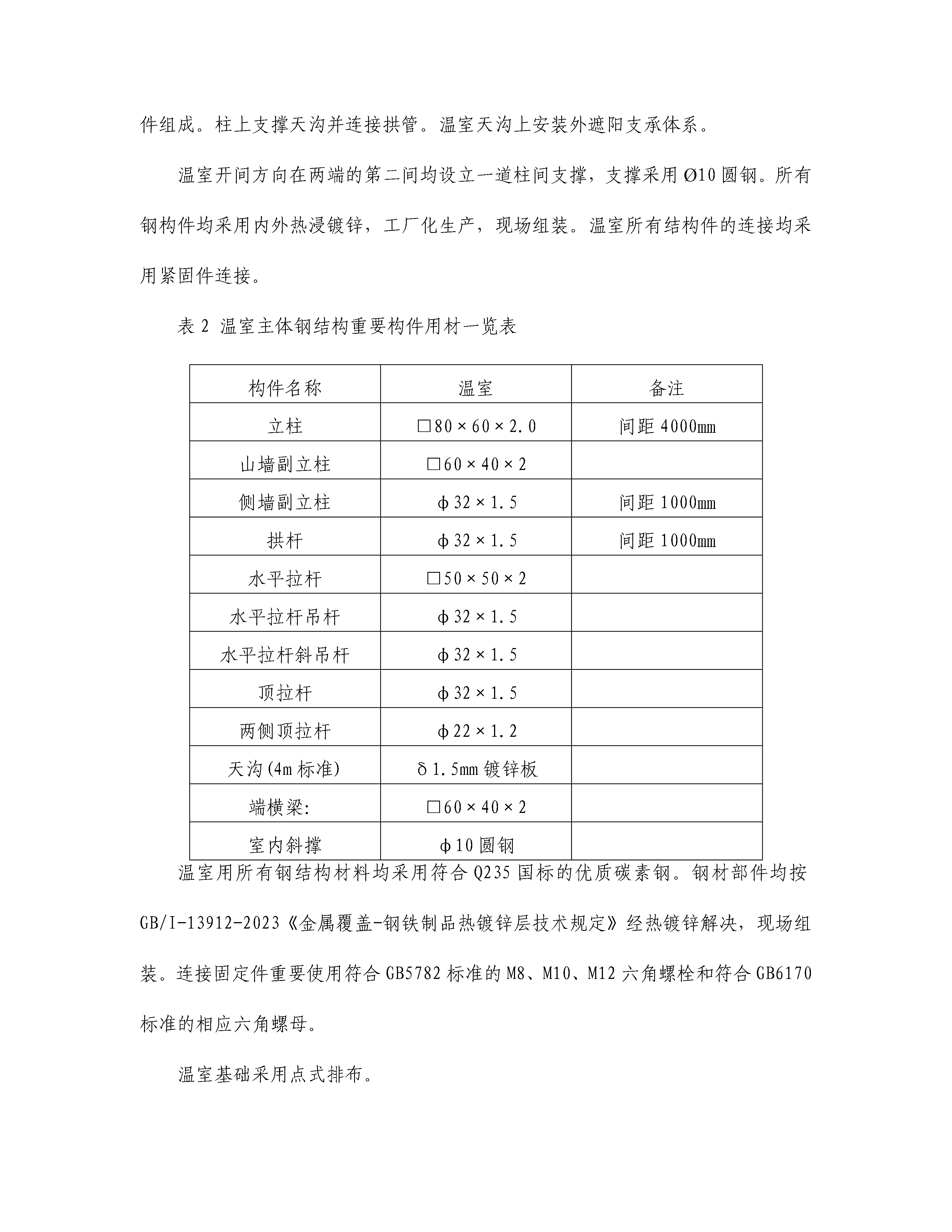

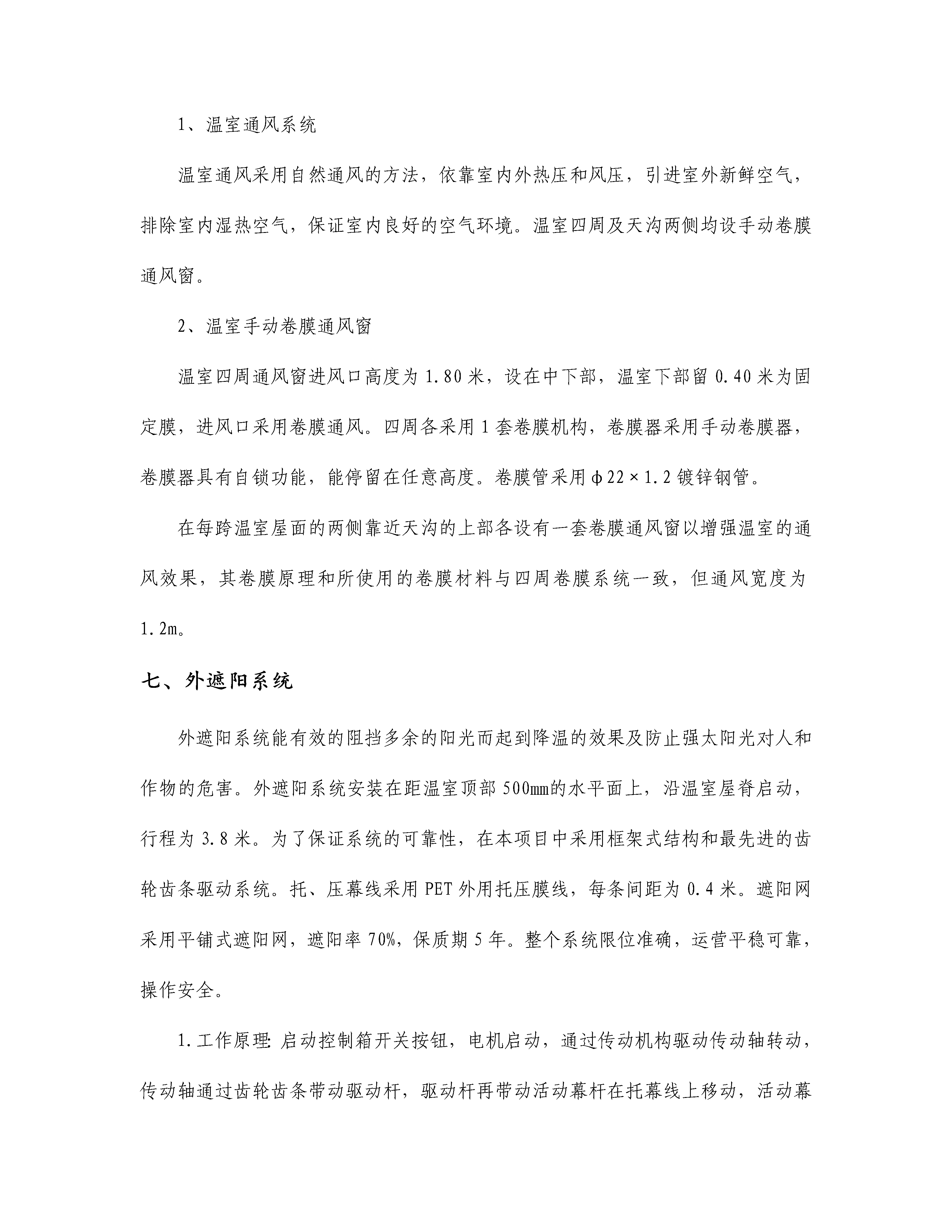

GSW－832型连栋薄膜温室技术说明一、设计内容本工程温室为圆拱形薄膜温室。设计内容涉及温室主体结构、覆盖材料、温室手动卷膜通风、外遮阳及强电控制系统。二、技术内容基本风压：0.45KN／㎡不超过10级大风基本雪压：0.30KN／㎡不大于平均10㎝厚积雪最大降雨量：121mm/h（p=1）电压：220／380V频率：50Hz相位：单/三相三、温室主体根据规定，本温室采用圆拱形屋面结构，薄膜覆盖。重要数据如下：项目单位温室连栋数栋5跨度m8总长度m40间数间10间距m4总宽度m40肩高高度m3.1温室顶高m5.0外遮阳高m5.6面积㎡1600整套温室配置2樘门。门洞尺寸为2m×2m(宽×高，下同)，温室门材料为镀锌方管，门上部采用滑轮在铝合金轨道中移动滑行。门覆盖：15丝薄膜门材料：□40×20×1.5门上轨：C50×30×10×2门下轨：□30×20×1.5+10圆钢门横档：□40×40×2㎜热镀锌型材表1建筑门窗表类别设计编号洞口尺寸(mm)樘数材料及类型备注宽高门M1202320232移门四、温室结构温室主体结构由立柱、横拉杆、天沟、拱管及各类连杆、连接件等几十种零部件组成。柱上支撑天沟并连接拱管。温室天沟上安装外遮阳支承体系。温室开间方向在两端的第二间均设立一道柱间支撑，支撑采用Ø10圆钢。所有钢构件均采用内外热浸镀锌，工厂化生产，现场组装。温室所有结构件的连接均采用紧固件连接。表2温室主体钢结构重要构件用材一览表构件名称温室备注立柱□80×60×2.0间距4000㎜山墙副立柱□60×40×2侧墙副立柱φ32×1.5间距1000㎜拱杆φ32×1.5间距1000㎜水平拉杆□50×50×2水平拉杆吊杆φ32×1.5水平拉杆斜吊杆φ32×1.5顶拉杆φ32×1.5两侧顶拉杆φ22×1.2天沟(4m标准)δ1.5mm镀锌板端横梁：□60×40×2室内斜撑φ10圆钢温室用所有钢结构材料均采用符合Q235国标的优质碳素钢。钢材部件均按GB/I-13912-2023《金属覆盖-钢铁制品热镀锌层技术规定》经热镀锌解决，现场组装。连接固定件重要使用符合GB5782标准的M8、M10、M12六角螺栓和符合GB6170标准的相应六角螺母。温室基础采用点式排布。预埋螺丝到现场，用C20混凝土浇注埋入(长)500mm×(宽)500mm×(深)500mm的基坑内。四周砖砌120㎜宽×200㎜高挡土墙。此部分混凝土材料由用户提供，砖墙由用户自理。五、温室透光覆盖材料温室端面、侧面、屋面：采用单层膜厚度0.12mm，初始透光率90%，折射率45%。该膜外表面为防紫外线层，内表面为无滴层，厂家保证使用寿命二年，三个月内无滴。具体参数如下物理性能单位数值抗拉力强度-纵向N/MM225抗拉力强度-横向N/MM223伸长率-纵向%500伸长率-横向%650撕裂强度-纵向GF/MIC4.7撕裂强度-横向GF/MIC9.2耐冲击强度G-透光率%90折射率%45远红外线透过率%23耐用年限月24抗流滴性有所有薄膜均采用0.70mm镀锌板卡槽和φ2.0㎜弹簧钢丝卡簧固定。六、通风系统1、温室通风系统温室通风采用自然通风的方法，依靠室内外热压和风压，引进室外新鲜空气，排除室内湿热空气，保证室内良好的空气环境。温室四周及天沟两侧均设手动卷膜通风窗。2、温室手动卷膜通风窗温室四周通风窗进风口高度为1.80米，设在中下部，温室下部留0.40米为固定膜，进风口采用卷膜通风。四周各采用1套卷膜机构，卷膜器采用手动卷膜器，卷膜器具有自锁功能，能停留在任意高度。卷膜管采用φ22×1.2镀锌钢管。在每跨温室屋面的两侧靠近天沟的上部各设有一套卷膜通风窗以增强温室的通风效果，其卷膜原理和所使用的卷膜材料与四周卷膜系统一致，但通风宽度为1.2m。七、外遮阳系统外遮阳系统能有效的阻挡多余的阳光而起到降温的效果及防止强太阳光对人和作物的危害。外遮阳系统安装在距温室顶部500㎜的水平面上，沿温室屋脊启动，行程为3.8米。为了保证系统的可靠性，在本项目中采用框架式结构和最先进的齿轮齿条驱动系统。托、压幕线采用PET外用托压膜线，每条间距为0.4米。遮阳网采用平铺式遮阳网，遮阳率70%，保质期5年。整个系统限位准确，运营平稳可靠，操作安全。1.工作原理：启动控制箱开关按钮，电机启动，通过传动机构驱动传动轴转动，传动轴通过齿轮齿条带动驱动杆，驱动杆再带动活动幕杆在托幕线上移动，活动幕杆带动遮阳网，实现遮阳网的移动，完毕外遮阳的整个运动过程。2.技术参数：行程：3.88m运营速度：0.37m/min单程运营时间：10.5分钟电源:380V，三相，50HZ电机功率：0.55KW，3.系统基本组成：控制箱及电机：箱内装配有遮荫幕展开与合拢两套接触器件，既可手动开停，又可通过行程开关实现电动控制。驱动电机及联轴
