【生产管理】在选择数据网络主干设备时的技术分析.doc

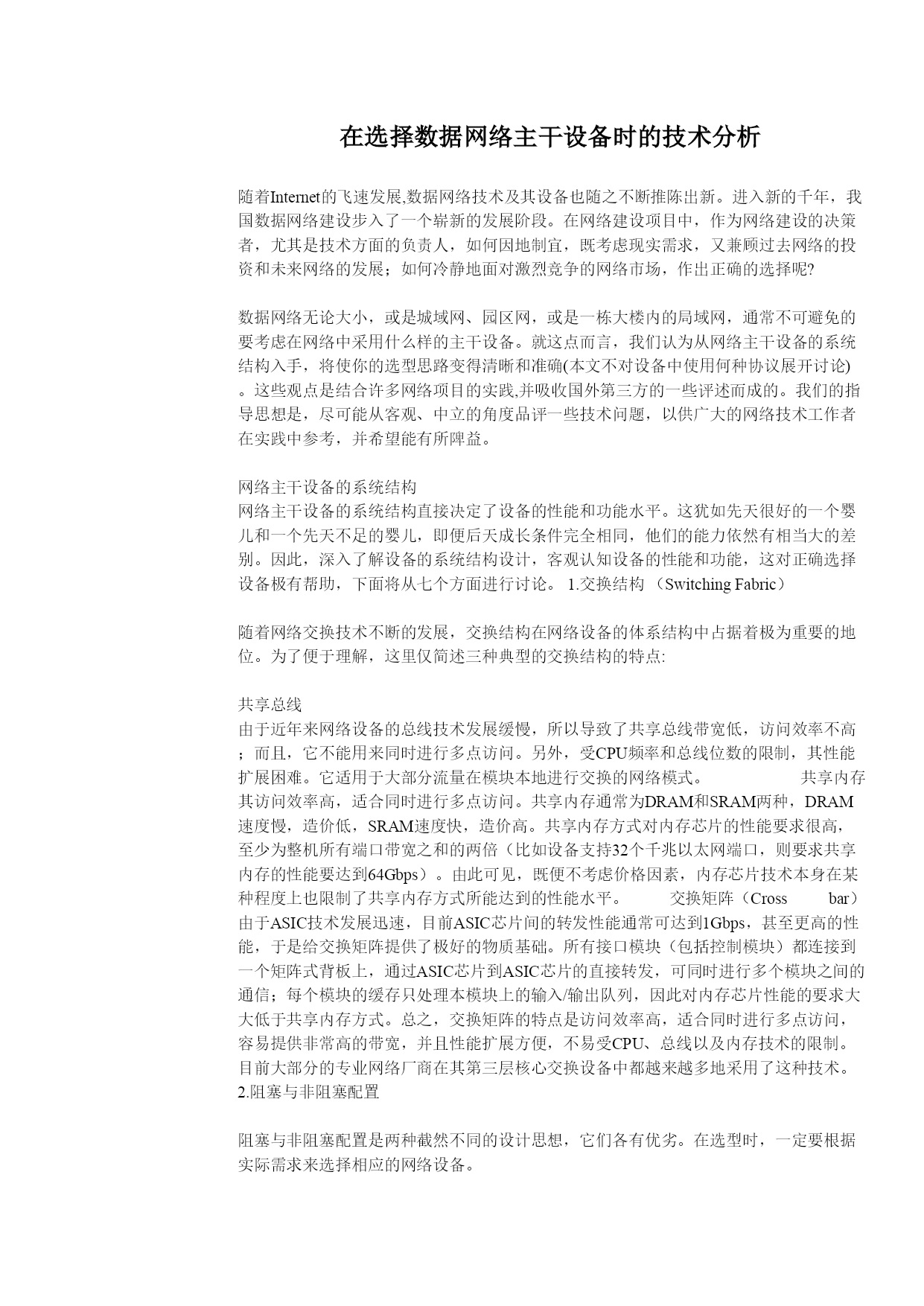

在选择数据网络主干设备时的技术分析

随着Internet的飞速发展,数据网络技术及其设备也随之不断推陈出新。进入新的千年，我国数据网络建设步入了一个崭新的发展阶段。在网络建设项目中，作为网络建设的决策者，尤其是技术方面的负责人，如何因地制宜，既考虑现实需求，又兼顾过去网络的投资和未来网络的发展；如何冷静地面对激烈竞争的网络市场，作出正确的选择呢?

数据网络无论大小，或是城域网、园区网，或是一栋大楼内的局域网，通常不可避免的要考虑在网络中采用什么样的主干设备。就这点而言，我们认为从网络主干设备的系统结构入手，将使你的选型思路变得清晰和准确(本文不对设备中使用何种协议展开讨论)。这些观点是结合许多网络项目的实践,并吸收国外第三方的一些评述而成的。我们的指导思想是，尽可能从客观、中立的角度品评一些技术问题，以供广大的网络技术工作者在实践中参考，并希望能有所陴益。

网络主干设备的系统结构网络主干设备的系统结构直接决定了设备的性能和功能水平。这犹如先天很好的一个婴儿和一个先天不足的婴儿，即便后天成长条件完全相同，他们的能力依然有相当大的差别。因此，深入了解设备的系统结构设计，客观认知设备的性能和功能，这对正确选择设备极有帮助，下面将从七个方面进行讨论。1.交换结构（SwitchingFabric）

随着网络交换技术不断的发展，交换结构在网络设备的体系结构中占据着极为重要的地位。为了便于理解，这里仅简述三种典型的交换结构的特点:

共享总线由于近年来网络设备的总线技术发展缓慢，所以导致了共享总线带宽低，访问效率不高；而且，它不能用来同时进行多点访问。另外，受CPU频率和总线位数的限制，其性能扩展困难。它适用于大部分流量在模块本地进行交换的网络模式。共享内存其访问效率高，适合同时进行多点访问。共享内存通常为DRAM和SRAM两种，DRAM速度慢，造价低，SRAM速度快，造价高。共享内存方式对内存芯片的性能要求很高，至少为整机所有端口带宽之和的两倍（比如设备支持32个千兆以太网端口，则要求共享内存的性能要达到64Gbps）。由此可见，既便不考虑价格因素，内存芯片技术本身在某种程度上也限制了共享内存方式所能达到的性能水平。交换矩阵（Crossbar）由于ASIC技术发展迅速，目前ASIC芯片间的转发性能通常可达到1Gbps，甚至更高的性能，于是给交换矩阵提供了极好的物质基础。所有接口模块（包括控制模块）都连接到一个矩阵式背板上，通过ASIC芯片到ASIC芯片的直接转发，可同时进行多个模块之间的通信；每个模块的缓存只处理本模块上的输入/输出队列，因此对内存芯片性能的要求大大低于共享内存方式。总之，交换矩阵的特点是访问效率高，适合同时进行多点访问，容易提供非常高的带宽，并且性能扩展方便，不易受CPU、总线以及内存技术的限制。目前大部分的专业网络厂商在其第三层核心交换设备中都越来越多地采用了这种技术。2.阻塞与非阻塞配置

阻塞与非阻塞配置是两种截然不同的设计思想，它们各有优劣。在选型时，一定要根据实际需求来选择相应的网络设备。

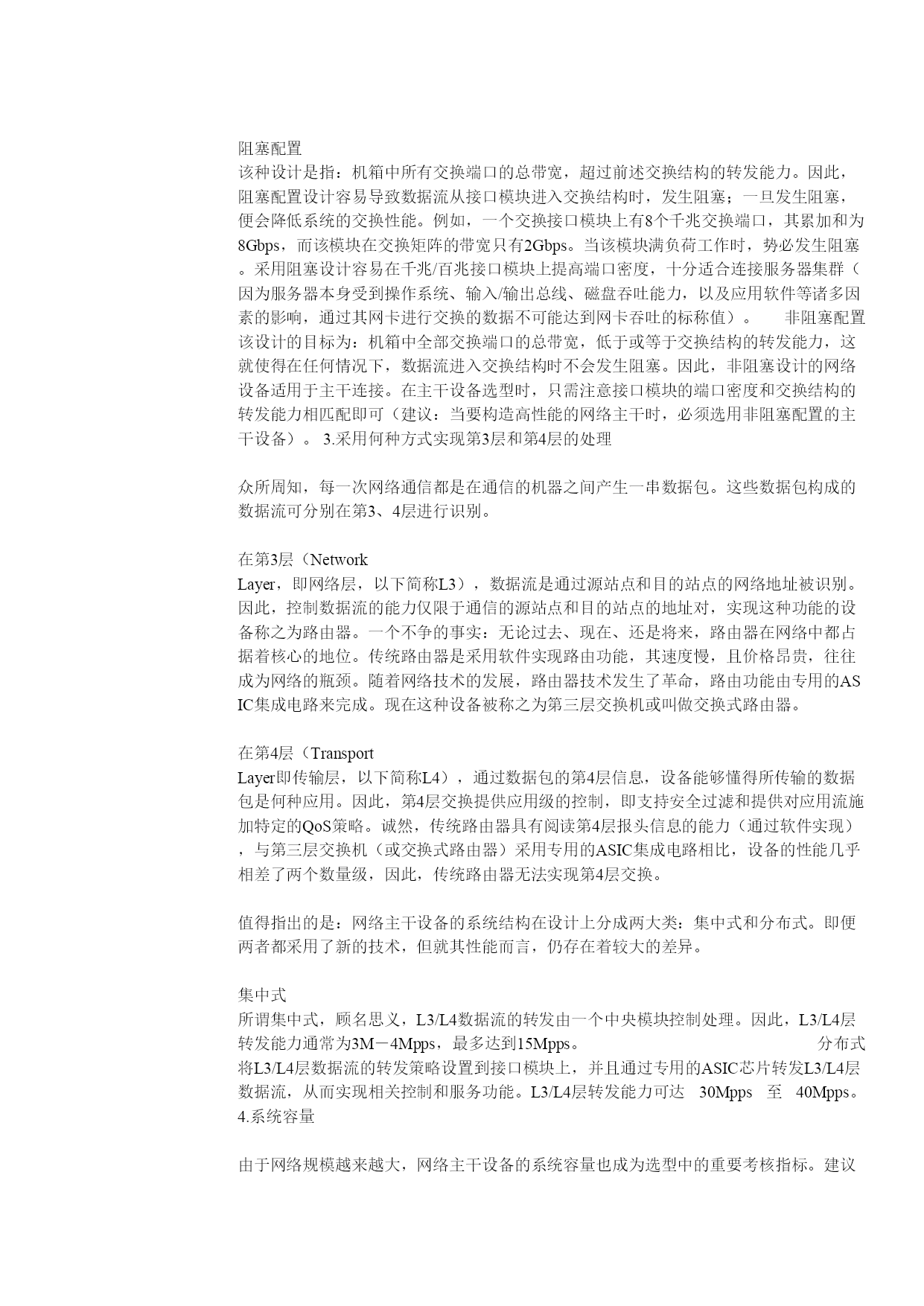

阻塞配置该种设计是指：机箱中所有交换端口的总带宽，超过前述交换结构的转发能力。因此，阻塞配置设计容易导致数据流从接口模块进入交换结构时，发生阻塞；一旦发生阻塞，便会降低系统的交换性能。例如，一个交换接口模块上有8个千兆交换端口，其累加和为8Gbps，而该模块在交换矩阵的带宽只有2Gbps。当该模块满负荷工作时，势必发生阻塞。采用阻塞设计容易在千兆/百兆接口模块上提高端口密度，十分适合连接服务器集群（因为服务器本身受到操作系统、输入/输出总线、磁盘吞吐能力，以及应用软件等诸多因素的影响，通过其网卡进行交换的数据不可能达到网卡吞吐的标称值）。非阻塞配置该设计的目标为：机箱中全部交换端口的总带宽，低于或等于交换结构的转发能力，这就使得在任何情况下，数据流进入交换结构时不会发生阻塞。因此，非阻塞设计的网络设备适用于主干连接。在主干设备选型时，只需注意接口模块的端口密度和交换结构的转发能力相匹配即可（建议：当要构造高性能的网络主干时，必须选用非阻塞配置的主干设备）。3.采用何种方式实现第3层和第4层的处理

众所周知，每一次网络通信都是在通信的机器之间产生一串数据包。这些数据包构成的数据流可分别在第3、4层进行识别。

在第3层（NetworkLayer，即网络层，以下简称L3），数据流是通过源站点和目的站点的网络地址被识别。因此，控制数据流的能力仅限于通信的源站点和目的站点的地址对，实现这种功能的设备称之为路由器。一个不争的事实：无论过去、现在、还是将来，路由器在网络中都占据着核心的地位。传统路由器是采用软件实现路由功能，其速度慢，且价格昂贵，往往成为网络的瓶颈。随着网络技术的发展，路由器技术发生了革命，路由功能由专用的A
