水井CDMA监控系统通信解决方案样本.doc

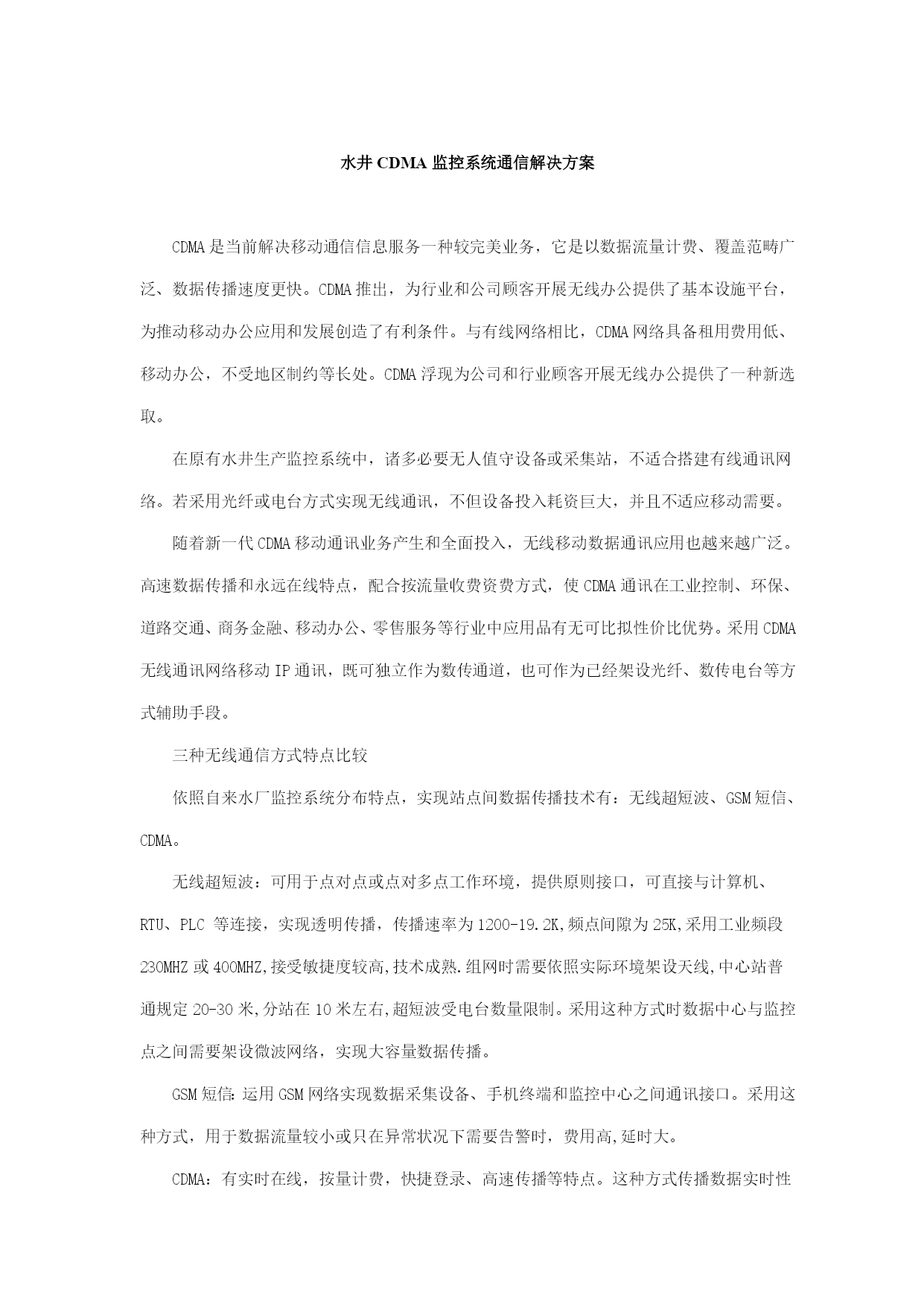

水井CDMA监控系统通信解决方案

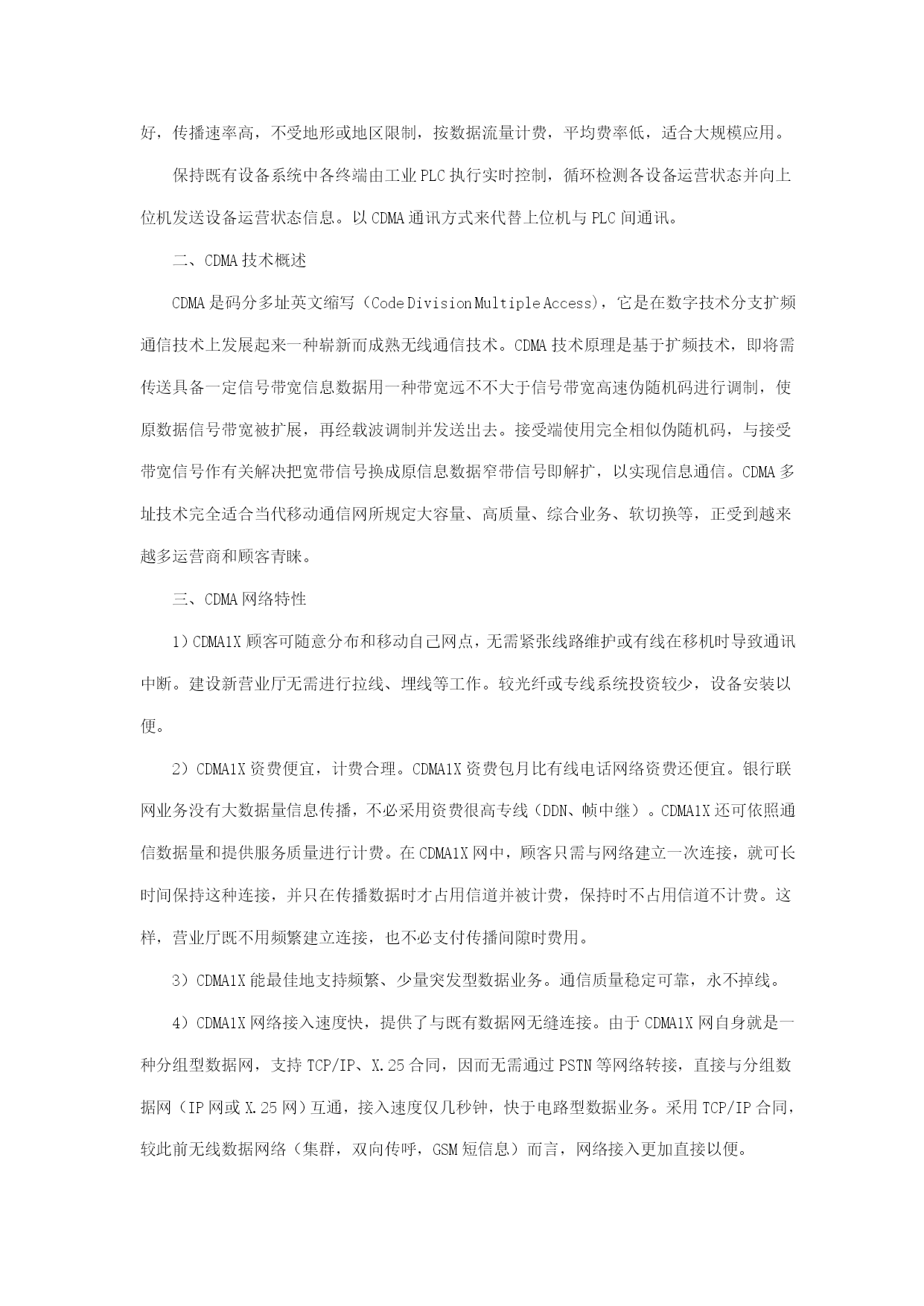

CDMA是当前解决移动通信信息服务一种较完美业务，它是以数据流量计费、覆盖范畴广泛、数据传播速度更快。CDMA推出，为行业和公司顾客开展无线办公提供了基本设施平台，为推动移动办公应用和发展创造了有利条件。与有线网络相比，CDMA网络具备租用费用低、移动办公，不受地区制约等长处。CDMA浮现为公司和行业顾客开展无线办公提供了一种新选取。在原有水井生产监控系统中，诸多必要无人值守设备或采集站，不适合搭建有线通讯网络。若采用光纤或电台方式实现无线通讯，不但设备投入耗资巨大，并且不适应移动需要。随着新一代CDMA移动通讯业务产生和全面投入，无线移动数据通讯应用也越来越广泛。高速数据传播和永远在线特点，配合按流量收费资费方式，使CDMA通讯在工业控制、环保、道路交通、商务金融、移动办公、零售服务等行业中应用品有无可比拟性价比优势。采用CDMA无线通讯网络移动IP通讯，既可独立作为数传通道，也可作为已经架设光纤、数传电台等方式辅助手段。三种无线通信方式特点比较依照自来水厂监控系统分布特点，实现站点间数据传播技术有：无线超短波、GSM短信、CDMA。无线超短波：可用于点对点或点对多点工作环境，提供原则接口，可直接与计算机、RTU、PLC等连接，实现透明传播，传播速率为1200-19.2K,频点间隙为25K,采用工业频段230MHZ或400MHZ,接受敏捷度较高,技术成熟.组网时需要依照实际环境架设天线,中心站普通规定20-30米,分站在10米左右,超短波受电台数量限制。采用这种方式时数据中心与监控点之间需要架设微波网络，实现大容量数据传播。GSM短信：运用GSM网络实现数据采集设备、手机终端和监控中心之间通讯接口。采用这种方式，用于数据流量较小或只在异常状况下需要告警时，费用高,延时大。CDMA：有实时在线，按量计费，快捷登录、高速传播等特点。这种方式传播数据实时性好，传播速率高，不受地形或地区限制，按数据流量计费，平均费率低，适合大规模应用。保持既有设备系统中各终端由工业PLC执行实时控制，循环检测各设备运营状态并向上位机发送设备运营状态信息。以CDMA通讯方式来代替上位机与PLC间通讯。二、CDMA技术概述CDMA是码分多址英文缩写（CodeDivisionMultipleAccess)，它是在数字技术分支扩频通信技术上发展起来一种崭新而成熟无线通信技术。CDMA技术原理是基于扩频技术，即将需传送具备一定信号带宽信息数据用一种带宽远不不大于信号带宽高速伪随机码进行调制，使原数据信号带宽被扩展，再经载波调制并发送出去。接受端使用完全相似伪随机码，与接受带宽信号作有关解决把宽带信号换成原信息数据窄带信号即解扩，以实现信息通信。CDMA多址技术完全适合当代移动通信网所规定大容量、高质量、综合业务、软切换等，正受到越来越多运营商和顾客青睐。三、CDMA网络特性1）CDMA1X顾客可随意分布和移动自己网点，无需紧张线路维护或有线在移机时导致通讯中断。建设新营业厅无需进行拉线、埋线等工作。较光纤或专线系统投资较少，设备安装以便。2）CDMA1X资费便宜，计费合理。CDMA1X资费包月比有线电话网络资费还便宜。银行联网业务没有大数据量信息传播，不必采用资费很高专线（DDN、帧中继）。CDMA1X还可依照通信数据量和提供服务质量进行计费。在CDMA1X网中，顾客只需与网络建立一次连接，就可长时间保持这种连接，并只在传播数据时才占用信道并被计费，保持时不占用信道不计费。这样，营业厅既不用频繁建立连接，也不必支付传播间隙时费用。3）CDMA1X能最佳地支持频繁、少量突发型数据业务。通信质量稳定可靠，永不掉线。4）CDMA1X网络接入速度快，提供了与既有数据网无缝连接。由于CDMA1X网自身就是一种分组型数据网，支持TCP/IP、X.25合同，因而无需通过PSTN等网络转接，直接与分组数据网（IP网或X.25网）互通，接入速度仅几秒钟，快于电路型数据业务。采用TCP/IP合同，较此前无线数据网络（集群，双向传呼，GSM短信息）而言，网络接入更加直接以便。5）覆盖较好。比较诸多无线数据网络（集群，双向传呼，CDPD）而言，其网络覆盖是最佳。四、水井生产监控应用解决方案以普通水井生产监控为例，监控参数有：水井液位、电压、电流及状态。可以对检测参数在相应画面和报表中显示出来，并依照需要对数据进行诸如最大值、最小值、平均值、累加值、定期值等计算解决，并分类进行存储，接受各种形式查询功能。依照预先设立报警限值，在实测值超限时发出报警信息，以便及时采用办法。数据中心站组建数据中心站通过专线（VPDN）方式直接接入CDMA移动基站，并获得一种固定IP地址。采集站数据无需路由到Internet网络，采集站DTU也采用固定IP地址UIM卡。
