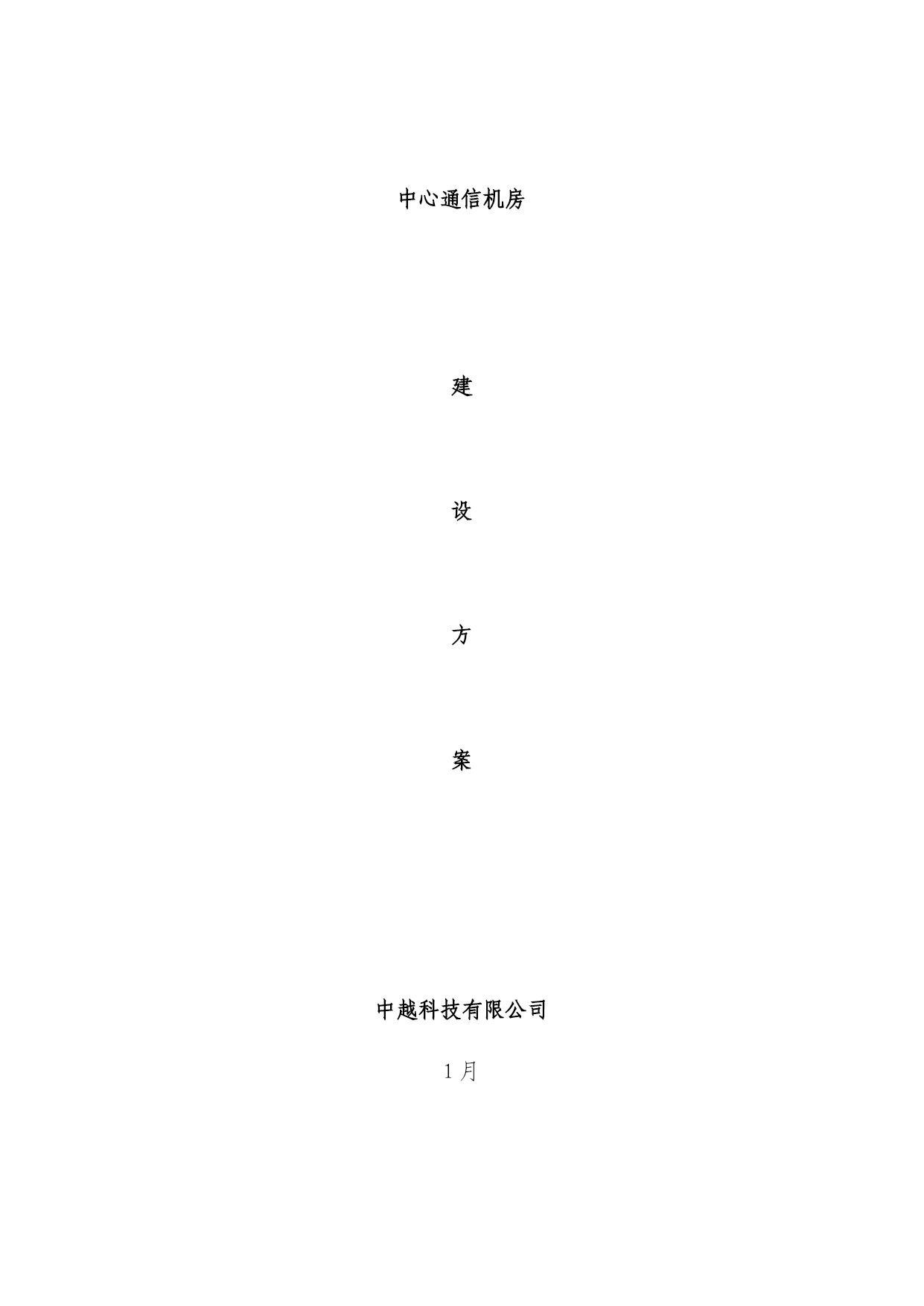

通信机房建设规划技术方案样本.doc

中心通信机房

建

设

方

案

中越科技有限公司
1月

目录

TOC\o"1-3"\h\z\uHYPERLINK\l"_Toc"一、机房概述 PAGEREF_Toc\h3
HYPERLINK\l"_Toc"1概述 PAGEREF_Toc\h3
HYPERLINK\l"_Toc"1.1设计原则、根据和设计目的 PAGEREF_Toc\h6
HYPERLINK\l"_Toc"1.2机房总体规划 PAGEREF_Toc\h11
HYPERLINK\l"_Toc"2.中心机房规划设计 PAGEREF_Toc\h14
HYPERLINK\l"_Toc"2.3机房建设总体设计 PAGEREF_Toc\h14
HYPERLINK\l"_Toc"2.4机房装修工程设计 PAGEREF_Toc\h17
HYPERLINK\l"_Toc"2.5机房配电工程设计 PAGEREF_Toc\h22
HYPERLINK\l"_Toc"2.6机房安防系统 PAGEREF_Toc\h46
HYPERLINK\l"_Toc"二、技术方案 PAGEREF_Toc\h48
HYPERLINK\l"_Toc"1.1、通信机房建筑装修 PAGEREF_Toc\h50
HYPERLINK\l"_Toc"1.2、数据机房电气工程 PAGEREF_Toc\h51
HYPERLINK\l"_Toc"1.3、UPS供配电系统 PAGEREF_Toc\h52
HYPERLINK\l"_Toc"1.4、数据机房空调系统 PAGEREF_Toc\h53
HYPERLINK\l"_Toc"1.5、数据机房门禁及视频监控系统 PAGEREF_Toc\h54
HYPERLINK\l"_Toc"1.6、数据机房消防系统 PAGEREF_Toc\h54
HYPERLINK\l"_Toc"1.7、数据机房等电位接地及防雷系统 PAGEREF_Toc\h55
HYPERLINK\l"_Toc"二、设备清单及预算表 PAGEREF_Toc\h56

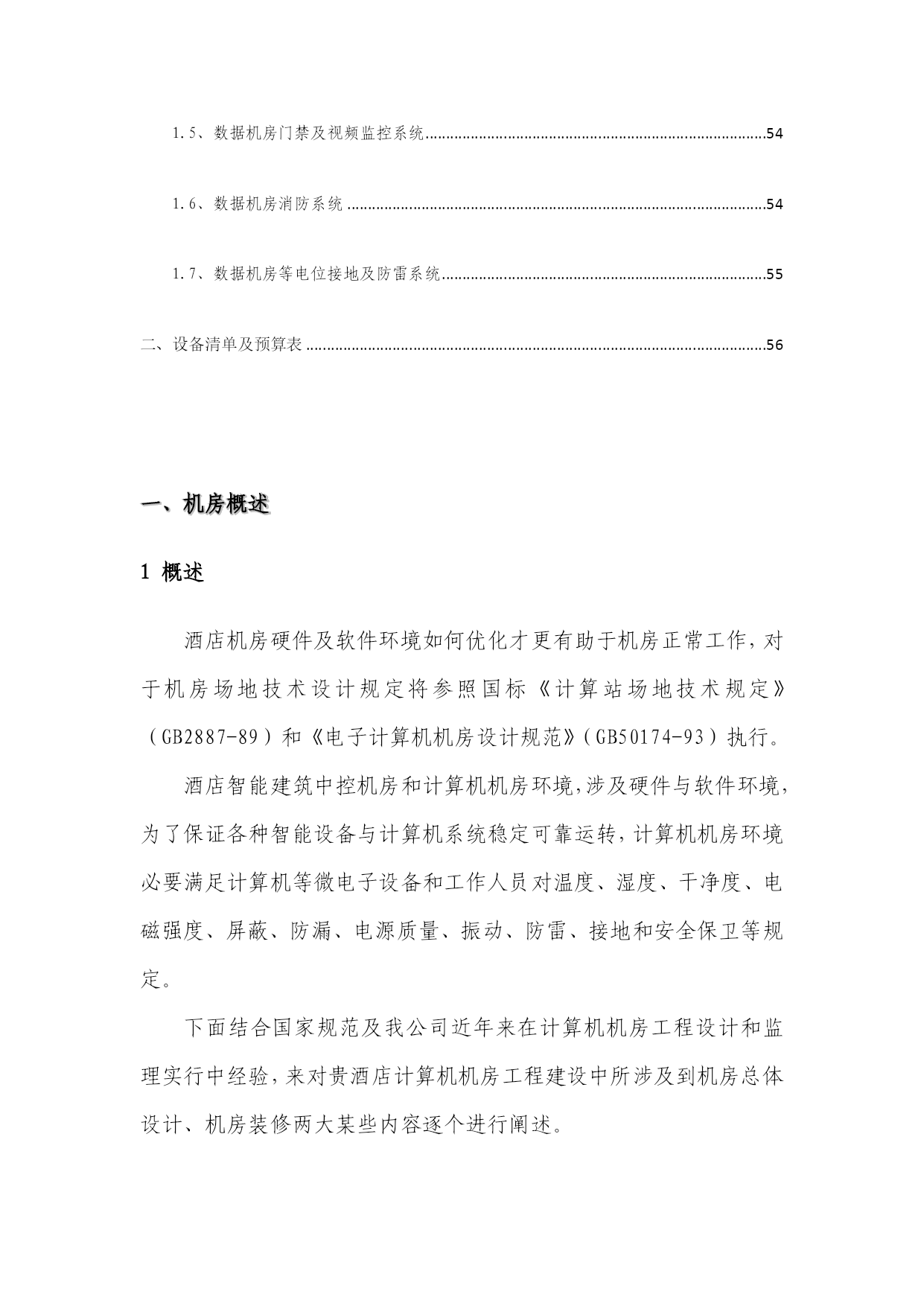

一、机房概述
1概述
酒店机房硬件及软件环境如何优化才更有助于机房正常工作，对于机房场地技术设计规定将参照国标《计算站场地技术规定》（GB2887-89）和《电子计算机机房设计规范》（GB50174-93）执行。
酒店智能建筑中控机房和计算机机房环境，涉及硬件与软件环境，为了保证各种智能设备与计算机系统稳定可靠运转，计算机机房环境必要满足计算机等微电子设备和工作人员对温度、湿度、干净度、电磁强度、屏蔽、防漏、电源质量、振动、防雷、接地和安全保卫等规定。
下面结合国家规范及我公司近年来在计算机机房工程设计和监理实行中经验，来对贵酒店计算机机房工程建设中所涉及到机房总体设计、机房装修两大某些内容逐个进行阐述。

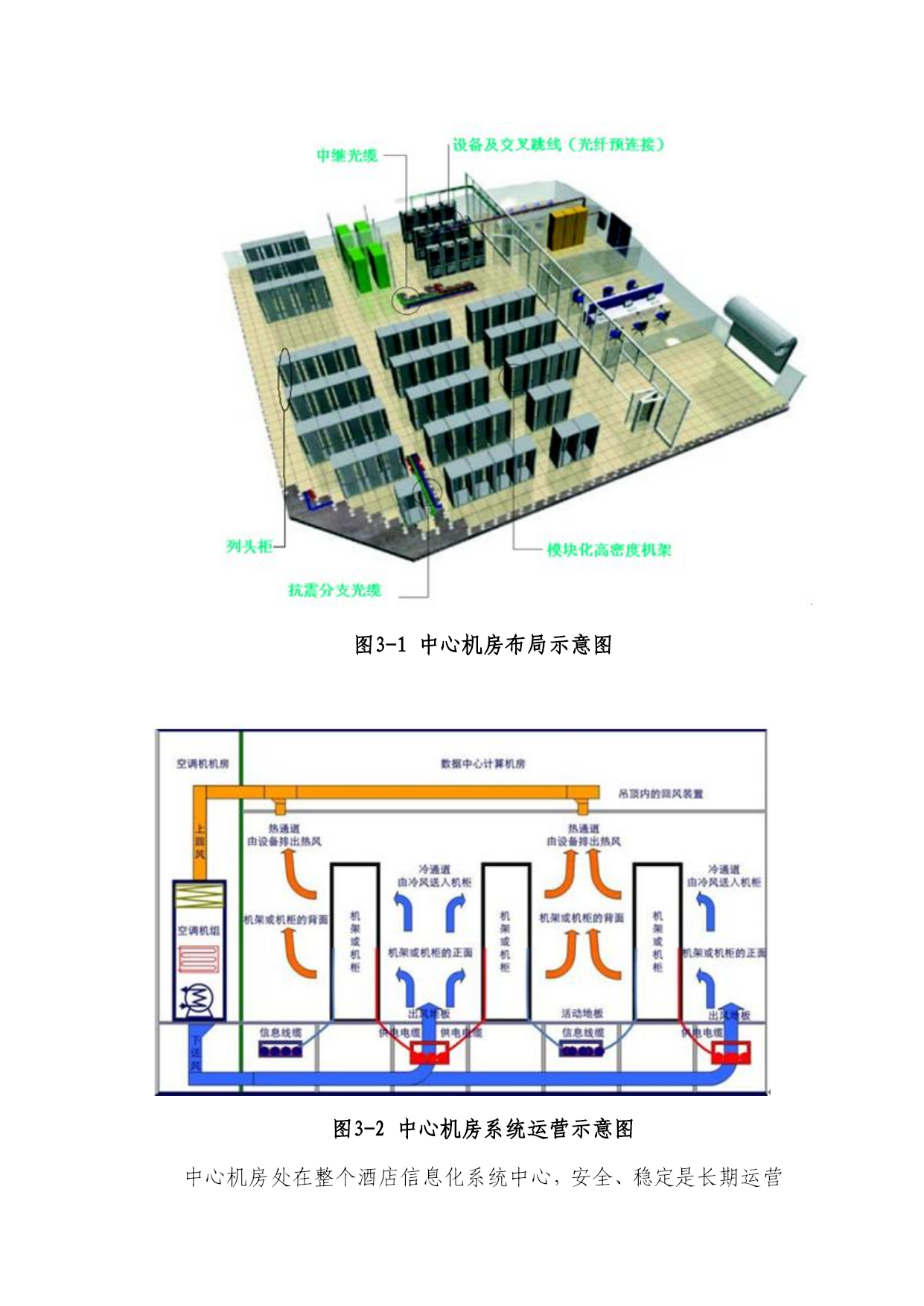

图3-1中心机房布局示意图

图3-2中心机房系统运营示意图
中心机房处在整个酒店信息化系统中心，安全、稳定是长期运营保障因素。因而在数据中心标记管理实际应用中，依照不同设备环境，标记实现方式可以分为粘贴式和悬挂式。
粘贴式标记是较老式标记，应用广泛。符合原则粘贴式标记应当满足如下条件：在原则数据中心环境下，笔迹清晰、明确，粘贴牢固；抗水、抗油、抗化学品擦拭，标签工作年限：可达室内10~（除人为破坏外）。
悬挂式标记是补充类别，多用于不适合粘贴环境，如服务器等无粘贴表面设备、较粗线缆等。符合原则悬挂式标记应当满足如下条件：笔迹清晰、明确、耐撕扯；抗水、抗油、抗化学品擦拭，标签工作年限可达室内10~（除人为破坏外）

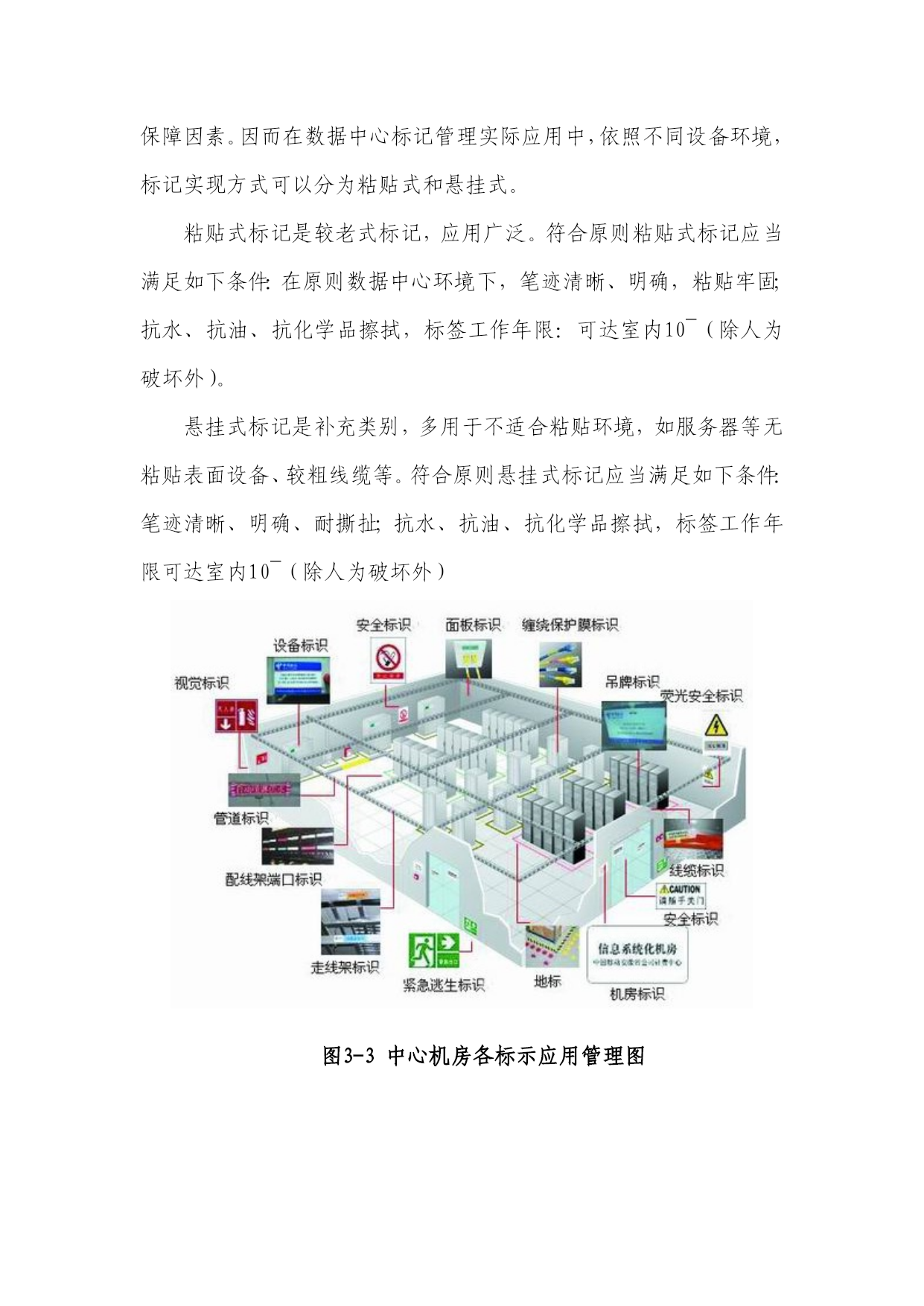

图3-3中心机房各标示应用管理图

1.1设计原则、根据和设计目的
1.1.1项目简介
酒店中心机房是整个数据互换枢纽，是酒店智能化大脑。整个中心机房基本工程涉及有程控互换系统、机房专业装修系统、配电系统、防雷接地系统、空调及新风系统、消防系统、综合布线系统、门禁系统、闭路监视系统等。机房区域规划基本可分为四大部份，消防间、信息机房、监控操作室、设备间。
1.1.2设计原则
机房工程是智能弱电工程重要构成某些。其基本规定可归纳为：保证系统运营可靠性、保证系统设计寿命、保证信息安全规定、保证操作人员工作环境。
设计一种好机房，要以兼顾人机并重之原则，一种合格当代化计算机机房，应当是一种安全可靠、舒服实用、节能高效和具备可扩充性机房，设计应以运营条件、安全可靠作为首要考虑因素。因而对机房建设规定遵循如下设计原则：
高安全可靠性：
为保证机房能为顾客提供持续不间断7×24小时服务，机房必要具备高可靠性。投
