通信机房核心电源培训资料.ppt

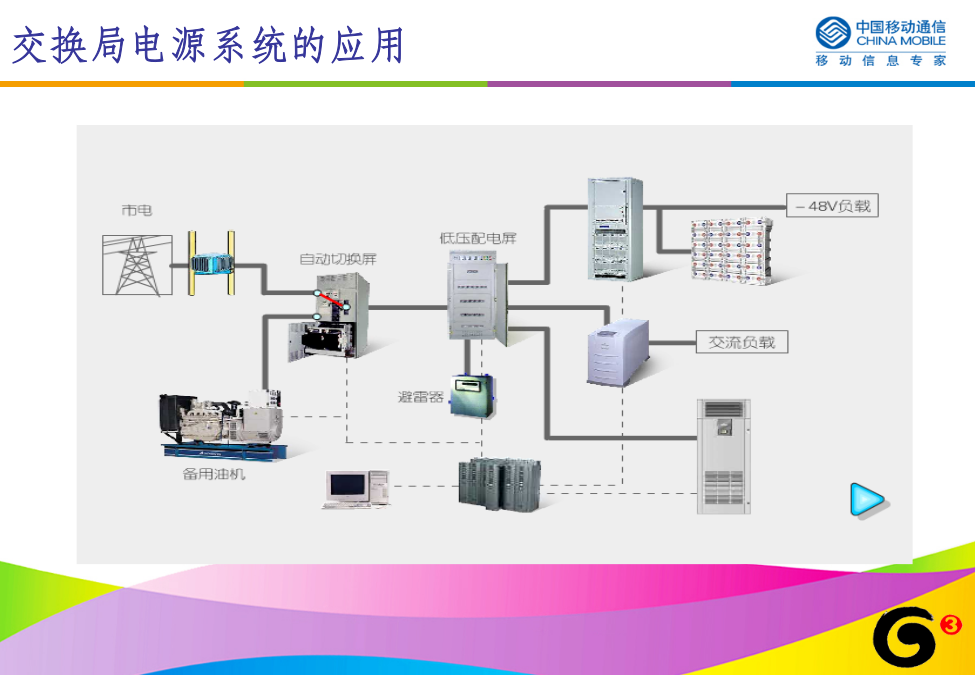

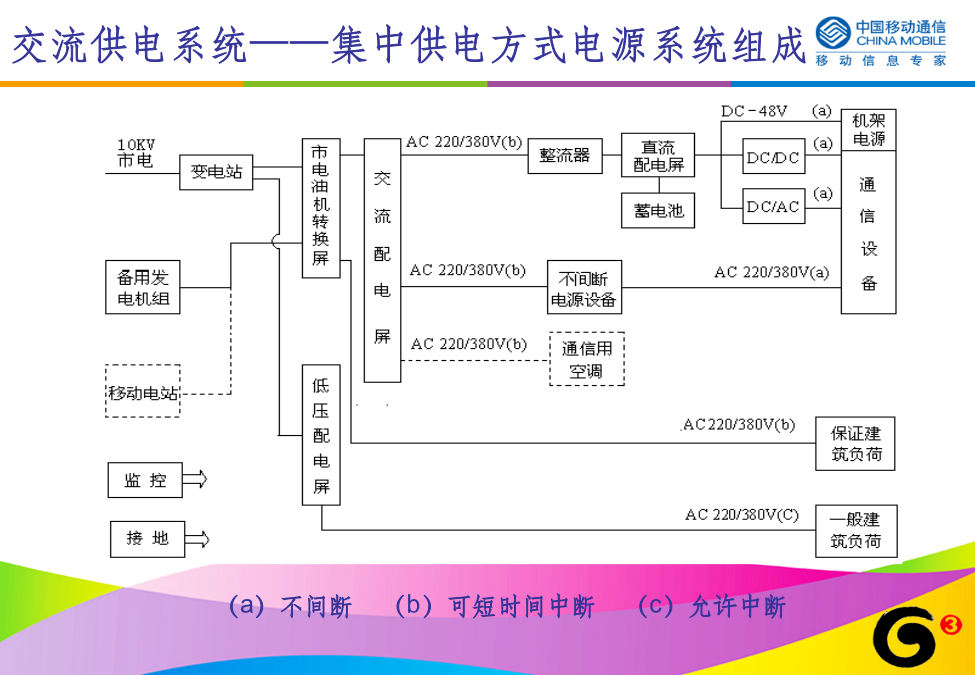

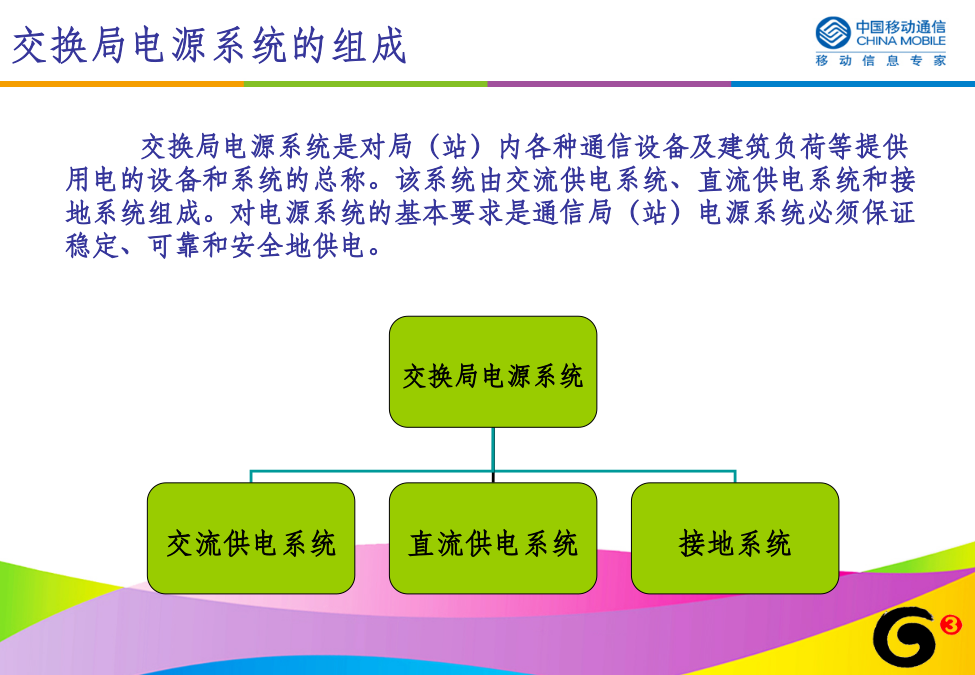

通信电源知识培训目录交换局电源系统的组成交流供电系统——集中供电方式电源系统组成交换局电源系统的应用交换局交流系统的组成主用交流电源市电分类低压交流配电系统的接地型式通信局站常用的接地型式TN-S系统通信局站常用的接地型式TN-C-S系统直流系统的组成接地系统的组成移动通信基站地网的组成备用发电机组不间断电源UPSUPS的工作原理UPS的串联使用方式——双机串联热备份UPS的并联使用方式——并联冗余供电空调空调气流走向图空调的制冷原理高频开关电源系统的组成高频开关整流器组成框图开关电源系统配置开关电源系统配置蓄电池组蓄电池的化学原理蓄电池的工作方式蓄电池浮充和均充电压的注意事项环境温度对蓄电池寿命的影响蓄电池放电电压图蓄电池充电电压图蓄电池充电电流图防雷和接地防雷和接地的概念铁塔建在机房旁的一般地网示意图铁塔建在机房上的地网示意图铁塔四角包含机房的地网示意图低压供电系统的雷电防护总配电箱与B级防雷箱（右）举例动力环境监控系统环境监控的内容安全用电知识2、触电救护
一旦发现有人触电，千万不要惊慌失措。首先要动作迅速地使触电者脱离电源，并立即实施抢救。
（1）脱离电源
触电救护的第一步是使触电者迅速脱离电源，越快越好。
①低压触电情况
解救220/380V以下的触电，宜先切断电源；如电源一时无法切断，可用干燥的绝缘物使触电者脱离电源。需要注意，救护者既要救人，又要防止自己和现场的其他人触电；救护人员不要直接接触尚未与导电体脱离的触电者身躯的裸露部分，最好用一只手（有绝缘物防护）使触电者与导电体解脱。
②高压触电情况
解救高压触电，必须先断电。在电力部门没有断电时，不能接近那个接触到高压或者躺在高压电力线附近的触电者。否则，有可能会产生电弧。在高压情况下，对绝缘材料有特殊要求。（2）触电急救处理
①当触电者神志不清，但呼吸正常时，应将其就地仰面躺平，且确保气道通畅（头部后仰），并用5秒时间呼叫触电者或轻拍其肩部，以判定伤员是否意识丧失；禁止摇动伤员头部呼叫伤员。
②将触电者送往医院时，若触电者昏迷、烧伤或有击伤症状，应向医院报告触电的所有信息。
③当触电者呼吸停止时，要立即做口对口人工呼吸。如果心跳也同时停止，还要进行胸外按压抢救，帮助伤者逐步恢复心跳。THANKYOU！
