齐局电力通信资源管理系统的应用
杜鹏程、周瑞强、孙艳玢
〔齐齐哈尔电业局，黑龙江省齐齐哈尔161005〕
摘要：为了提高信息通信系统的自动化管理水平，使之步入流程化、标准化、定量化、科学化的运行轨道，完成了对齐局通信网络中的运行设备、电路资源和通信站的根底管理，取得了很好的效果。文章对该系统的组成、功能、配置进行了介绍，对实施应用过程中的技术关键问题进行说明。
关键词：电力通信网；数据、配置；资源管理系统
0引言
通信资源管理系统的应用是完善电力通信“十一五〞规划建设电力系统通信综合网管根底，实现对通信电路资源的动态管理，为各骨干传输电路的运行维护的流程提供平台，保证通信调度、方案检修、故障、统计报单的各项工作顺利进行，在齐局通信管理使用通信资源管理系统对通信资源进行管理，建立强大的通信物理资源和逻辑资源数据库，实现对通信网资源的运行维护和资源调度等过程的控制，完善和改良生产调度流程，提高劳动生产率。
该系统是为了使管理电力通信网络的领导和专业人员有一个全面的、唯一的、和网络实际状况相一致的清晰图像。对通信网物理和逻辑资源应进行科学合理的管理，实现对传输网的网络组织和优化，为决策和经营部门提供定量的分析数据和图表，并利用曲线分析。要实现对局内机房设备，光缆、电缆线路设备和网络的资源，以及对网络光缆环路图，主干配线光缆、电缆图的动态管理。要为有关部门提供准确的全局光纤设备的动态信息，可以为线路规划提供辅助决策、为设计施工、为业务开通方案提供依据，同时可以为线路维护部门提供帮助。资源管理系统与综合网管系统互联，让非实时静态资源管理系统与实时的动态的网络资源有效结合，实现对通信网资源的运行维护和资源调度等过程的控制，完善和改良生产调度流程，提高劳动生产率。
电力通信资源管理系统简介
该系统是大连比特软件开发的一套通信资源管理系统，与同类技术相比拟，该系统采用图形化设计思想，具有通信系统所有通信资源的建立、编辑、分析、查询、统计和输出功能。界面友好，操作简便，功能强大。尤其是机房与设备的三维效果，与实际的设备在立体感上相对应，以优越的可视化为根底，使繁琐的工作更加直观、简单。层次模型将系统中的各种对象〔如通信线路、通信设备、通信支撑设备、通信业务〕分成各个层次，对各层次分别进行管理，同时将众多的专业数据图形化，使其与地图上的目标对象相联系，增强系统的管理，提高通信运维、管理水平。

此系统由计算机硬件和应用软件组成。
系统软件体系结构
系统软件采用：windows2003Server平台，数据库：SQLServer2000。
在以上系统之上开发应用程序，应用程序根据数据库系统定义的数据接口存取资源数据，数据接口的开放性是决定应用程序功能的重要因素，数据库接口的标准性和稳定性通过应用程序反映出资源管理系统对资源标准化统一管理的能力。
硬件组成
网络资源管理系统平台的硬件如下：
〔1〕数据库效劳器：存储本系统全部资源管理数据。
〔2〕资源管理应用效劳器：处理一切后台任务，如系统的定时更新、与其他系统的通信等。
〔3〕普通工作站：普通用户〔资源管理人员〕进行资源查询、建立、删除、修改和更新等日常操作的工作平台。
〔4〕系统管理工作站：系统管理人员对本资源管理系统进行管理和维护的工作平台。
〔5〕网络系统：用户通过网络系统与效劳器进行通信和交互。
1.2功能介绍
1.2.1菜单操作
登录完成后，即可进入“通信资源管理系统〞的主界面，主界面带有电子地图、通信站栏、导航栏和输出栏等。第一次进入时，主界面的电子地图是一个全幅地图。菜单的操作主要有查看、编辑、查询、统计、工具等功能。
1.2.2线路管理
线路管理是建立在局站之间的，局站是通信系统的根本要素之一，在通信资源管理系统分层管理的第一级上，在地图上建立。
局站的分成不同的类型，一般是按照变电站的不同类型来分的，有局端站〔通信公司，供电局〕，用户站，500KV变电站，220KV变电站，110KV变电站，35KV变电站和电厂。不同的局站，有不同的图标，可以在通信站栏控制其显示和关闭。
线路管理包括光缆、电缆、杆塔和人井、Τ接、交接箱和分线箱等通信线路的各种资料，如线缆的长度、芯数、型号、空闲、生产厂家、T接点、交接箱的使用情况等信息。

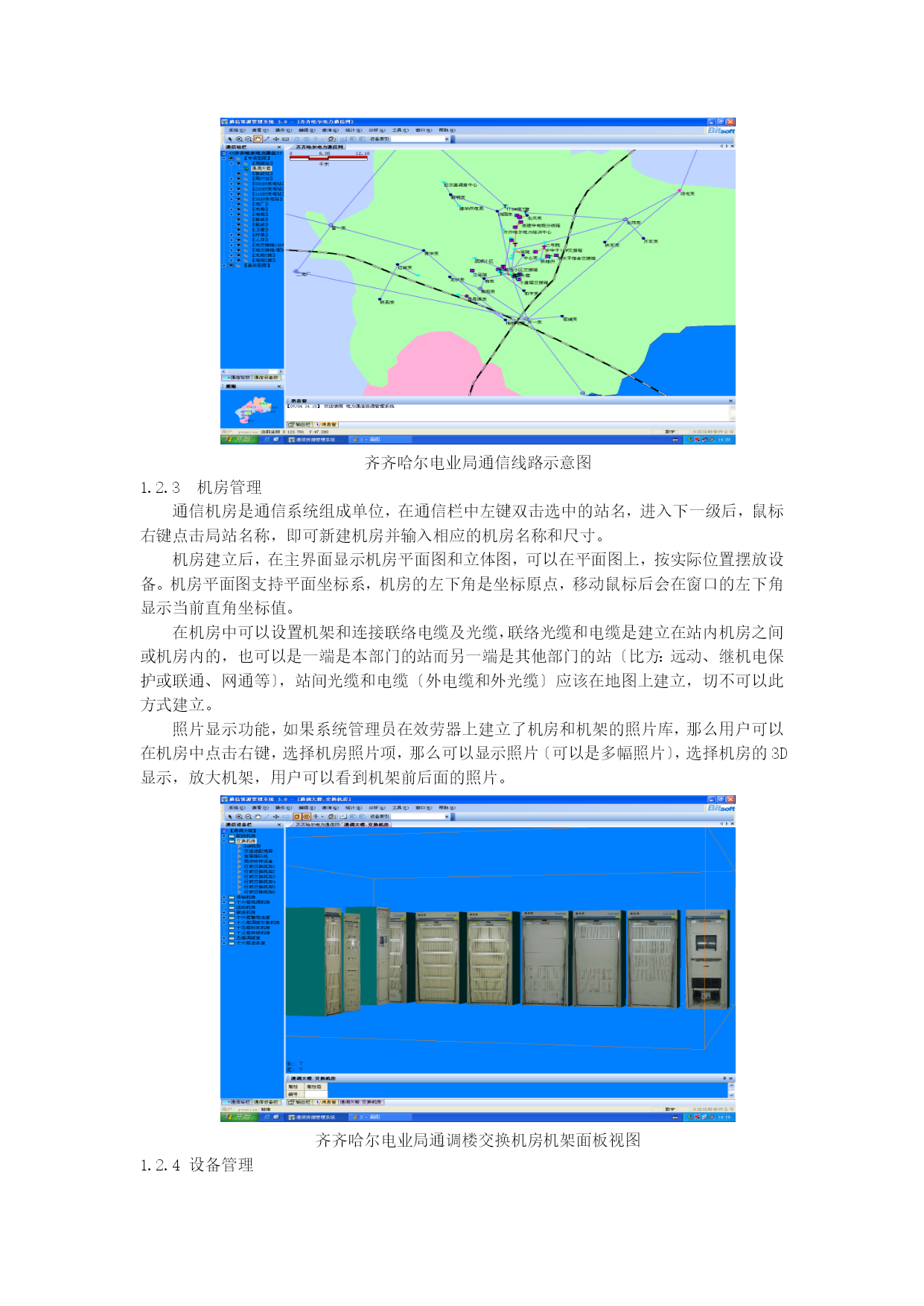

齐齐哈尔电业局通信线路示意图
1.2.3机房管理
通信机房是通信系统组成单位，在通信栏中左键双击选中的站名，进入下一级后，鼠标右键点击局站名称，即可新建机房并输入相应的机房名称和尺寸。
机房建立后，在主界面显示机房平面图和立体图，可以在平面图上，按实际位置摆放设备。机房平面图支持平面坐标系，机房的左下角是坐标原点，移动鼠标后会在窗口的左下角显示当前直角坐标值。
在机房中可以设置机架和连接联络电缆及光缆，联络光缆和电缆是建立在站内机房之间或机房内的，也可以是一端是
