发明公布-201310185760X-监控处理方法、装置及M2M网关.pdf

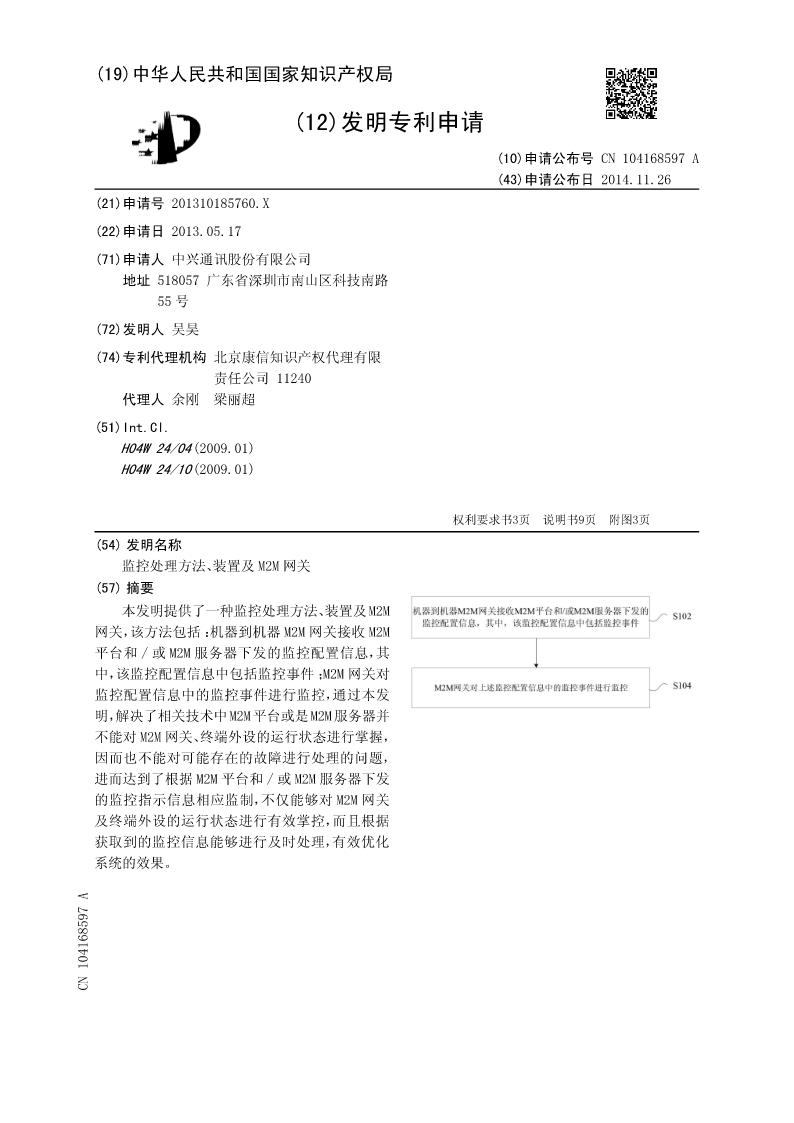

(19)中华人民共和国国家知识产权局

(12)发明专利申请

(10)申请公布号(10)申请公布号CCNN110416859704168597A
(43)申请公布日2014.11.26
(21)申请号201310185760.X
(22)申请日2013.05.17
(71)申请人中兴通讯股份有限公司
地址518057广东省深圳市南山区科技南路
55号
(72)发明人吴昊
(74)专利代理机构北京康信知识产权代理有限
责任公司11240
代理人余刚梁丽超
(51)Int.Cl.
H04W24/04(2009.01)
H04W24/10(2009.01)

权权利要求书3页利要求书3页说明书9页说明书9页附图3页附图3页
(54)发明名称
监控处理方法、装置及M2M网关
(57)摘要
本发明提供了一种监控处理方法、装置及M2M
网关，该方法包括：机器到机器M2M网关接收M2M
平台和/或M2M服务器下发的监控配置信息，其
中，该监控配置信息中包括监控事件；M2M网关对
监控配置信息中的监控事件进行监控，通过本发
明，解决了相关技术中M2M平台或是M2M服务器并
不能对M2M网关、终端外设的运行状态进行掌握，
因而也不能对可能存在的故障进行处理的问题，
进而达到了根据M2M平台和/或M2M服务器下发
的监控指示信息相应监制，不仅能够对M2M网关
及终端外设的运行状态进行有效掌控，而且根据
获取到的监控信息能够进行及时处理，有效优化
系统的效果。
CN104168597A
CN10468597A
CN104168597A权利要求书1/3页

1.一种监控处理方法，其特征在于，包括：
机器到机器M2M网关接收M2M平台和/或M2M服务器下发的监控配置信息，其中，所述
监控配置信息中包括监控事件；
所述M2M网关对所述监控配置信息中的所述监控事件进行监控。
2.根据权利要求1所述的方法，其特征在于，所述M2M网关对所述监控配置信息中的所
述监控事件进行监控包括：
判断所述监控事件是否发生；
在判断结果为是的情况下，向所述M2M平台和/或所述M2M服务器发送监控报告。
3.根据权利要求2所述的方法，其特征在于，在所述监控配置信息中包括上报配置信
息的情况下，根据所述上报配置信息向所述M2M平台和/或M2M服务器发送监控报告。
4.根据权利要求1至3中任一项所述的方法，其特征在于，所述监控事件包括以下至少
之一：
终端外设是否断开连接、连接的终端外设数目是否超过预定数目、软件下载是否失败、
固件下载是否失败、软件安装是否失败、固件下载是否失败、IP地址是否改变。
5.根据权利要求1所述的方法，其特征在于，在所述监控事件为终端外设是否断开连
接的情况下，所述M2M网关对所述监控配置信息中的所述监控事件进行监控包括：
向所述终端外设发送检测信息；
根据是否接收到所述终端外设的反馈信息判断所述M2M网关与所述终端外设是否断
开连接；
在判断结果为是的情况下，向所述M2M平台和/或所述M2M服务器发送监控报告，其
中，所述监控报告包括以下至少之一：用于标识监控任务的监控标识、用于标识所述监控事
件的事件标识、所述终端外设的标识、所述M2M网关的标识。
6.根据权利要求1所述的方法，其特征在于，在所述监控事件为连接的终端外设数目
是否超过预定数目的情况下，所述M2M网关对所述监控配置信息中的所述监控事件进行监
控包括：
对连接到所述M2M网关的所述终端外设的数目进行统计；
判断统计的数目是否大于预定数目；
在判断结果为是的情况下，向所述M2M平台和/或所述M2M服务器发送监控报告，其
中，所述监控报告包括以下至少之一：用于标识监控任务的监控标识、用于标识所述监控事
件的事件标识、统计到的连接到所述M2M网关的所述终端外设的数目、所述M2M网关的标
识。
7.根据权利要求1所述的方法，其特征在于，在所述监控事件为IP地址是否改变的情
况下，所述M2M网关对所述监控配置信息中的所述监控事件进行监控包括：
判断所述M2M网关的广域网IP地址是否发生改变；
在判断结果为是的情况下，向所述M2M业务平台和/或所述M2M应用服务器发送监控
报告，其中，所述监控报告包括以下至少之一：用于标识监控任务的监控标识、用于标识所
述监控事件的事件标识、所述M2M网关的标识、所述M2M网关的新IP地址。
8.一种监控处理方法，其特征在于，包括：
向机器到机器M2M网关发送监控配置信息，其中，所述监控配置信息中包括监控事件；
2

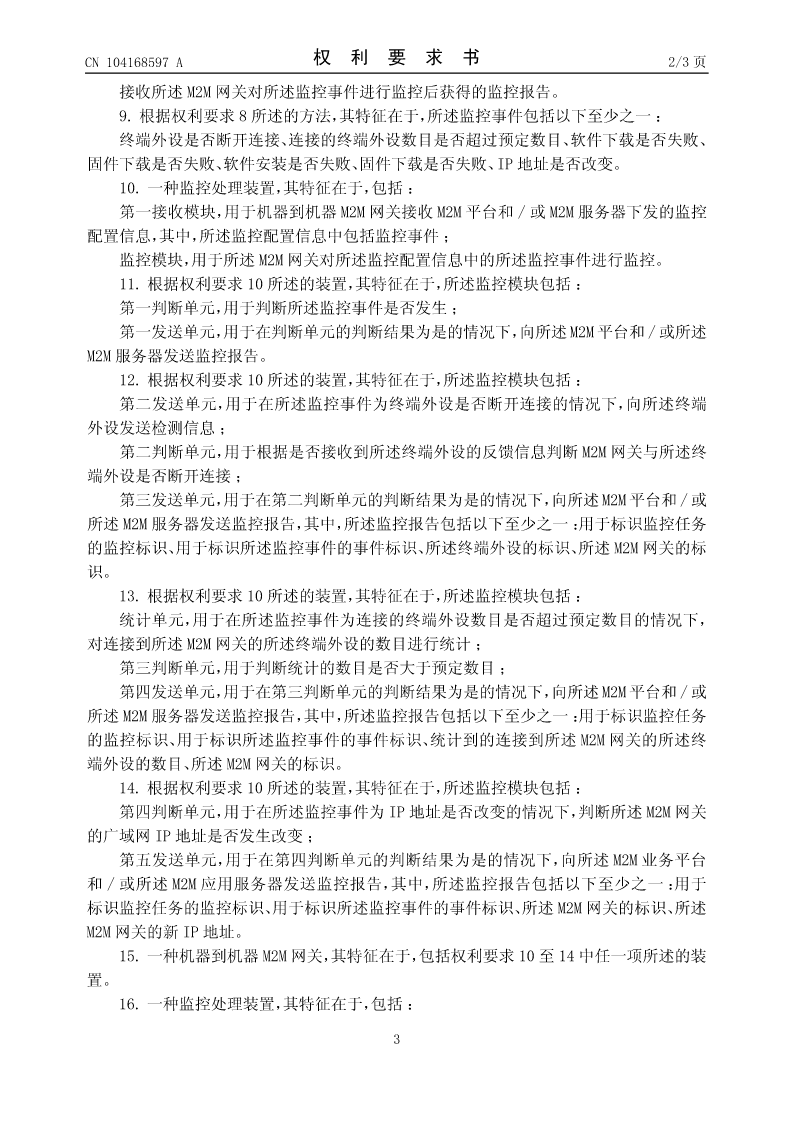

CN104168597A权利要求书2/3页
接收所述M2M网关对所述监控事件进行监控后获得的监控报告。
9.根据权利要求8所述的方法，其特征在于，所述监控事件包括以下至少之一：
终端外设是否断开连接、连接的终端外设数目是否超过预定数目、软件下载
