发明授权-2008100828261-转移系统信息要素的存储系统.pdf

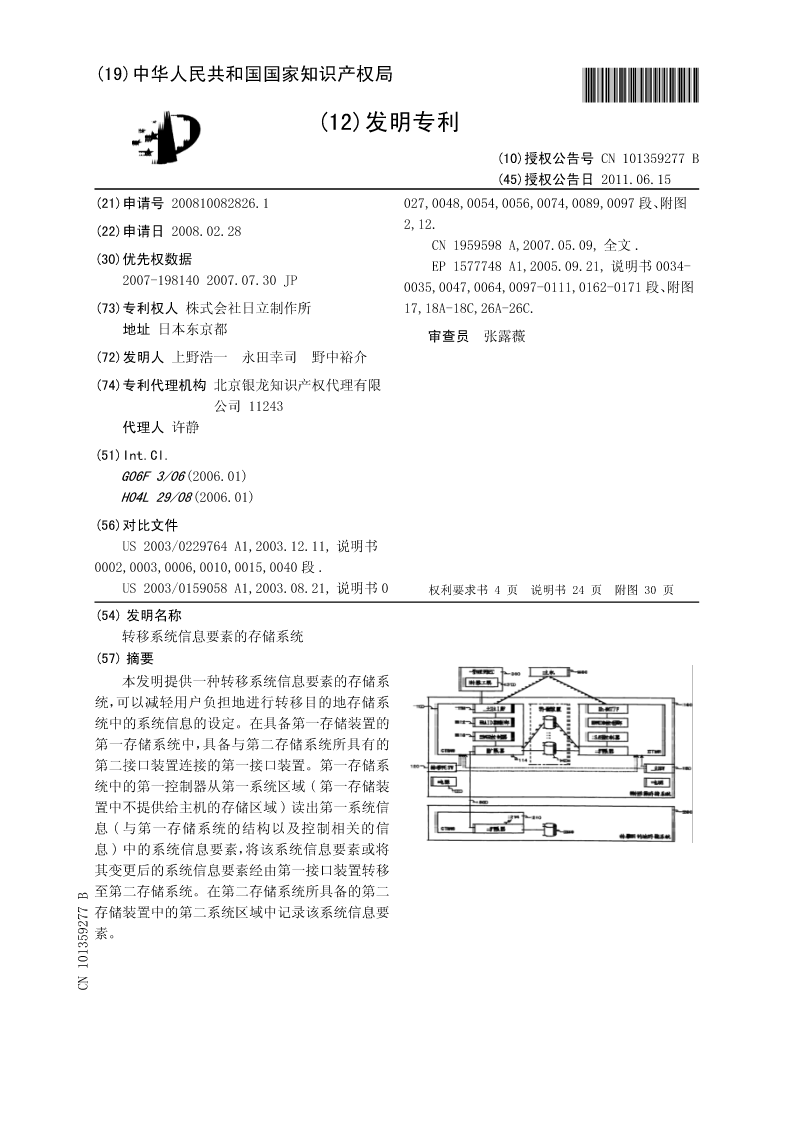

(19)中华人民共和国国家知识产权局*CN101359277B*
(12)发明专利

(10)授权公告号CN101359277B
(45)授权公告日2011.06.15
(21)申请号200810082826.1027,0048,0054,0056,0074,0089,0097段、附图
(22)申请日2008.02.282,12.
CN1959598A,2007.05.09,全文.
(30)优先权数据EP1577748A1,2005.09.21,说明书0034-
2007-1981402007.07.30JP0035,0047,0064,0097-0111,0162-0171段、附图
(73)专利权人株式会社日立制作所17,18A-18C,26A-26C.
地址日本东京都
审查员张露薇
(72)发明人上野浩一永田幸司野中裕介
(74)专利代理机构北京银龙知识产权代理有限
公司11243
代理人许静

(51)Int.Cl.
G06F3/06(2006.01)
H04L29/08(2006.01)

(56)对比文件
US2003/0229764A1,2003.12.11,说明书
0002,0003,0006,0010,0015,0040段.
US2003/0159058A1,2003.08.21,说明书0权利要求书4页说明书24页附图30页
(54)发明名称
转移系统信息要素的存储系统
(57)摘要
本发明提供一种转移系统信息要素的存储系
统，可以减轻用户负担地进行转移目的地存储系
统中的系统信息的设定。在具备第一存储装置的
第一存储系统中，具备与第二存储系统所具有的
第二接口装置连接的第一接口装置。第一存储系
统中的第一控制器从第一系统区域(第一存储装
置中不提供给主机的存储区域)读出第一系统信
息(与第一存储系统的结构以及控制相关的信
息)中的系统信息要素，将该系统信息要素或将
其变更后的系统信息要素经由第一接口装置转移
至第二存储系统。在第二存储系统所具备的第二
存储装置中的第二系统区域中记录该系统信息要
素。
CN1035927B

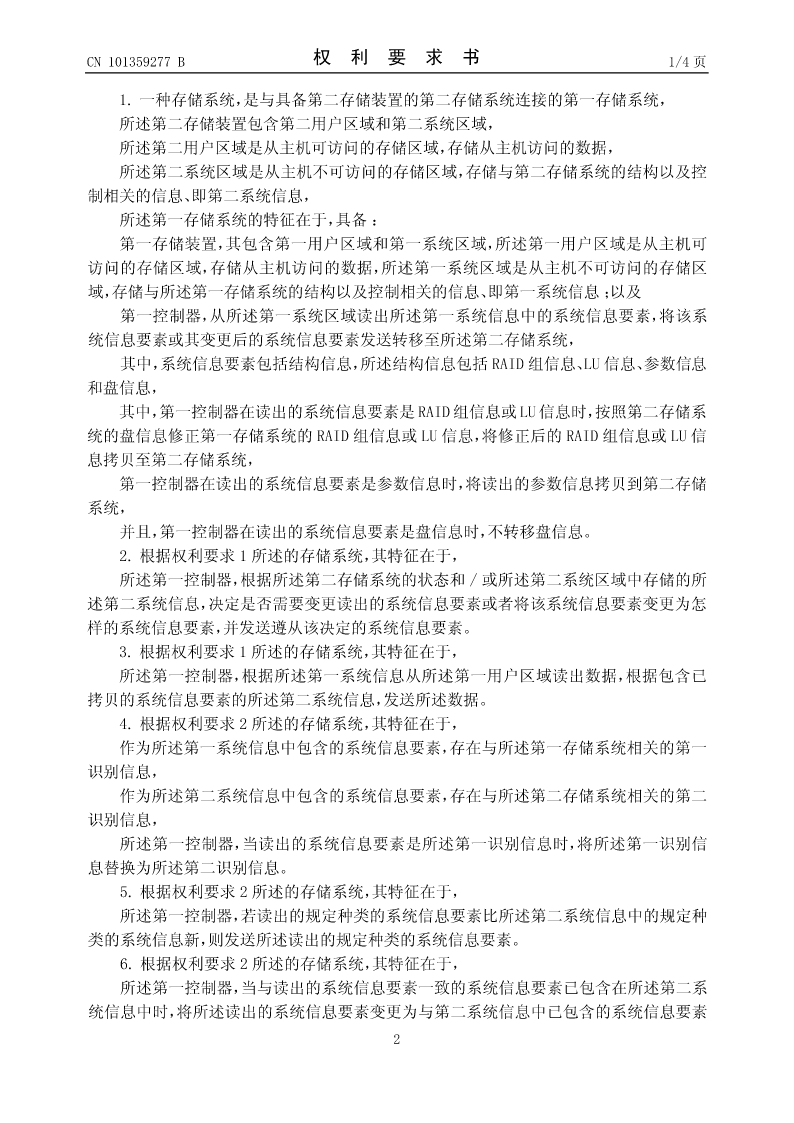

CN101359277B权利要求书1/4页

1.一种存储系统，是与具备第二存储装置的第二存储系统连接的第一存储系统，
所述第二存储装置包含第二用户区域和第二系统区域，
所述第二用户区域是从主机可访问的存储区域，存储从主机访问的数据，
所述第二系统区域是从主机不可访问的存储区域，存储与第二存储系统的结构以及控
制相关的信息、即第二系统信息，
所述第一存储系统的特征在于，具备：
第一存储装置，其包含第一用户区域和第一系统区域，所述第一用户区域是从主机可
访问的存储区域，存储从主机访问的数据，所述第一系统区域是从主机不可访问的存储区
域，存储与所述第一存储系统的结构以及控制相关的信息、即第一系统信息；以及
第一控制器，从所述第一系统区域读出所述第一系统信息中的系统信息要素，将该系
统信息要素或其变更后的系统信息要素发送转移至所述第二存储系统，
其中，系统信息要素包括结构信息，所述结构信息包括RAID组信息、LU信息、参数信息
和盘信息，
其中，第一控制器在读出的系统信息要素是RAID组信息或LU信息时，按照第二存储系
统的盘信息修正第一存储系统的RAID组信息或LU信息，将修正后的RAID组信息或LU信
息拷贝至第二存储系统，
第一控制器在读出的系统信息要素是参数信息时，将读出的参数信息拷贝到第二存储
系统，
并且，第一控制器在读出的系统信息要素是盘信息时，不转移盘信息。
2.根据权利要求1所述的存储系统，其特征在于，
所述第一控制器，根据所述第二存储系统的状态和/或所述第二系统区域中存储的所
述第二系统信息，决定是否需要变更读出的系统信息要素或者将该系统信息要素变更为怎
样的系统信息要素，并发送遵从该决定的系统信息要素。
3.根据权利要求1所述的存储系统，其特征在于，
所述第一控制器，根据所述第一系统信息从所述第一用户区域读出数据，根据包含已
拷贝的系统信息要素的所述第二系统信息，发送所述数据。
4.根据权利要求2所述的存储系统，其特征在于，
作为所述第一系统信息中包含的系统信息要素，存在与所述第一存储系统相关的第一
识别信息，
作为所述第二系统信息中包含的系统信息要素，存在与所述第二存储系统相关的第二
识别信息，
所述第一控制器，当读出的系统信息要素是所述第一识别信息时，将所述第一识别信
息替换为所述第二识别信息。
5.根据权利要求2所述的存储系统，其特征在于，
所述第一控制器，若读出的规定种类的系统信息要素比所述第二系统信息中的规定种
类的系统信息新，则发送所述读出的规定种类的系统信息要素。
6.根据权利要求2所述的存储系统，其特征在于，
所述第一控制器，当与读出的系统信息要素一致的系统
