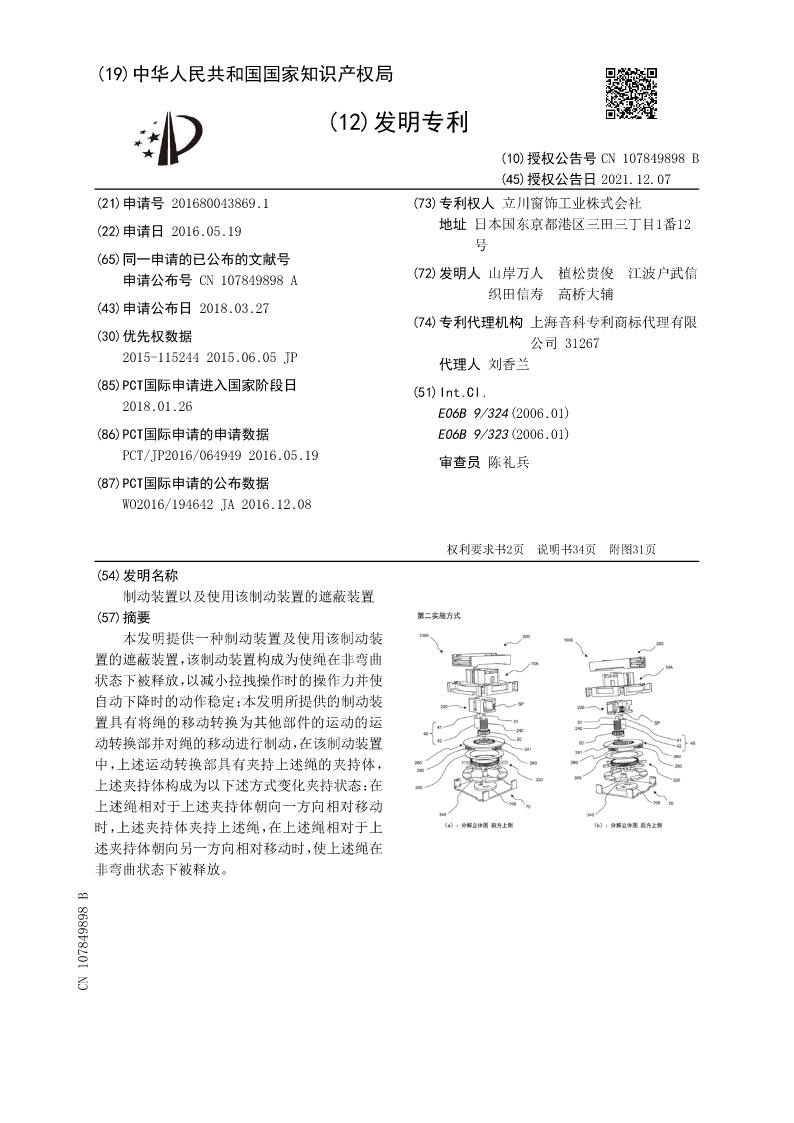

(19)中华人民共和国国家知识产权局

(12)发明专利

(10)授权公告号CN107849898B
(45)授权公告日2021.12.07
(21)申请号201680043869.1(73)专利权人立川窗饰工业株式会社
(22)申请日2016.05.19地址日本国东京都港区三田三丁目1番12
号
(65)同一申请的已公布的文献号
申请公布号CN107849898A(72)发明人山岸万人植松贵俊江波户武信
织田信寿高桥大辅
(43)申请公布日2018.03.27
(74)专利代理机构上海音科专利商标代理有限
(30)优先权数据公司31267
2015-1152442015.06.05JP代理人刘香兰
(85)PCT国际申请进入国家阶段日(51)Int.Cl.
2018.01.26E06B9/324(2006.01)
(86)PCT国际申请的申请数据E06B9/323(2006.01)
/0649492016.05.19
PCT/JP2016审查员陈礼兵

(87)PCT国际申请的公布数据
WO2016/194642JA2016.12.08

权利要求书2页说明书34页附图31页
(54)发明名称
制动装置以及使用该制动装置的遮蔽装置
(57)摘要
本发明提供一种制动装置及使用该制动装
置的遮蔽装置，该制动装置构成为使绳在非弯曲
状态下被释放，以减小拉拽操作时的操作力并使
自动下降时的动作稳定；本发明所提供的制动装
置具有将绳的移动转换为其他部件的运动的运
动转换部并对绳的移动进行制动，在该制动装置
中，上述运动转换部具有夹持上述绳的夹持体，
上述夹持体构成为以下述方式变化夹持状态：在
上述绳相对于上述夹持体朝向一方向相对移动
时，上述夹持体夹持上述绳，在上述绳相对于上
述夹持体朝向另一方向相对移动时，使上述绳在
非弯曲状态下被释放。
CN107849898B

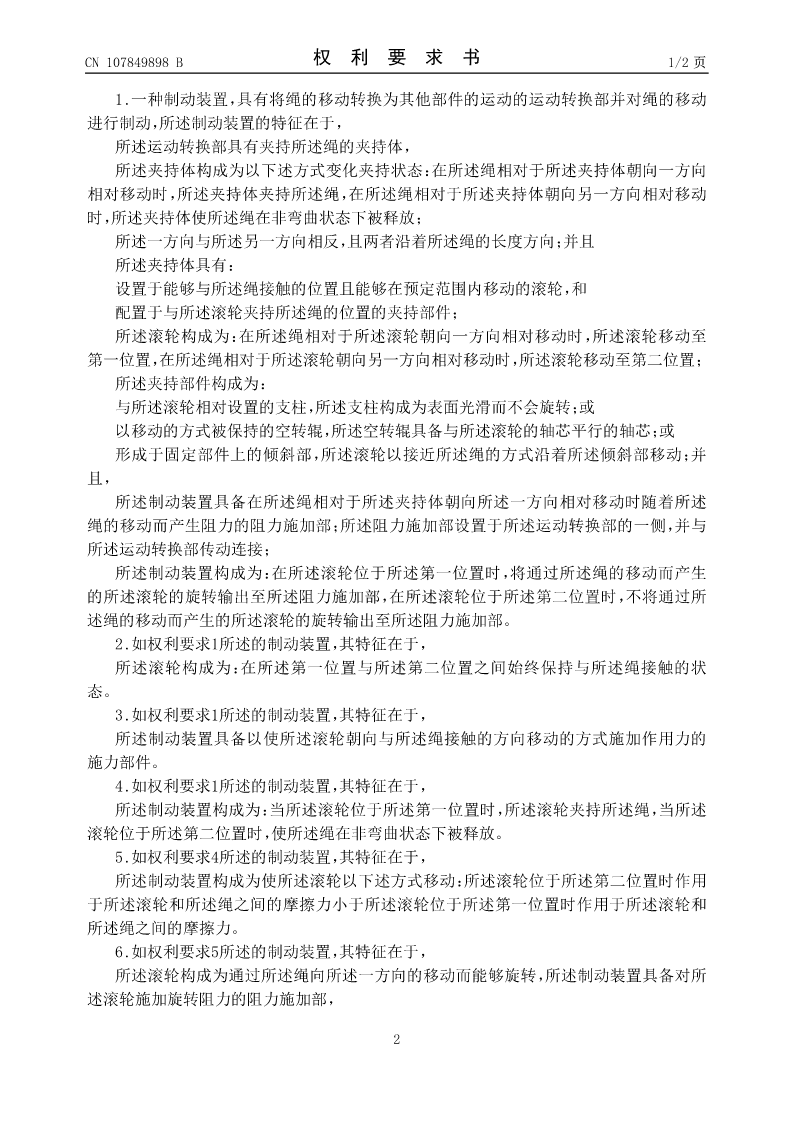

CN107849898B权利要求书1/2页

1.一种制动装置，具有将绳的移动转换为其他部件的运动的运动转换部并对绳的移动
进行制动，所述制动装置的特征在于，
所述运动转换部具有夹持所述绳的夹持体，
所述夹持体构成为以下述方式变化夹持状态：在所述绳相对于所述夹持体朝向一方向
相对移动时，所述夹持体夹持所述绳，在所述绳相对于所述夹持体朝向另一方向相对移动
时，所述夹持体使所述绳在非弯曲状态下被释放；
所述一方向与所述另一方向相反，且两者沿着所述绳的长度方向；并且
所述夹持体具有：
设置于能够与所述绳接触的位置且能够在预定范围内移动的滚轮，和
配置于与所述滚轮夹持所述绳的位置的夹持部件；
所述滚轮构成为：在所述绳相对于所述滚轮朝向一方向相对移动时，所述滚轮移动至
第一位置，在所述绳相对于所述滚轮朝向另一方向相对移动时，所述滚轮移动至第二位置；
所述夹持部件构成为：
与所述滚轮相对设置的支柱，所述支柱构成为表面光滑而不会旋转；或
以移动的方式被保持的空转辊，所述空转辊具备与所述滚轮的轴芯平行的轴芯；或
形成于固定部件上的倾斜部，所述滚轮以接近所述绳的方式沿着所述倾斜部移动；并
且，
所述制动装置具备在所述绳相对于所述夹持体朝向所述一方向相对移动时随着所述
绳的移动而产生阻力的阻力施加部；所述阻力施加部设置于所述运动转换部的一侧，并与
所述运动转换部传动连接；
所述制动装置构成为：在所述滚轮位于所述第一位置时，将通过所述绳的移动而产生
的所述滚轮的旋转输出至所述阻力施加部，在所述滚轮位于所述第二位置时，不将通过所
述绳的移动而产生的所述滚轮的旋转输出至所述阻力施加部。
2.如权利要求1所述的制动装置，其特征在于，
所述滚轮构成为：在所述第一位置与所述第二位置之间始终保持与所述绳接触的状
态。
3.如权利要求1所述的制动装置，其特征在于，
所述制动装置具备以使所述滚轮朝向与所述绳接触的方向移动的方式施加作用力的
施力部件。
4.如权利要求1所述的制动装置，其特征在于，
所述制动装置构成为：当所述滚轮位于所述第一位置时，所述滚轮夹持所述绳，当所述
滚轮位于所述第二位置时，使所述绳在非弯曲状态下被释放。
5.如权利要求4所述的制动装置，其特征在于，
所述制动装置构成为使所述滚轮以下述方式移动：所述滚轮位于所述第二位置时作用
于所述滚轮和所述绳之间的摩擦力小于所述滚轮位于所述第一位置时作用于所述滚轮和
所述绳之间的摩擦力。
6.如权利要求5所述的制动装置，其特征在于，
所述滚轮构成为通过所述绳向所述一方向的移动而能够旋转，所述制动装置具备对所
述滚轮施加旋转阻力的阻力施加部，

2

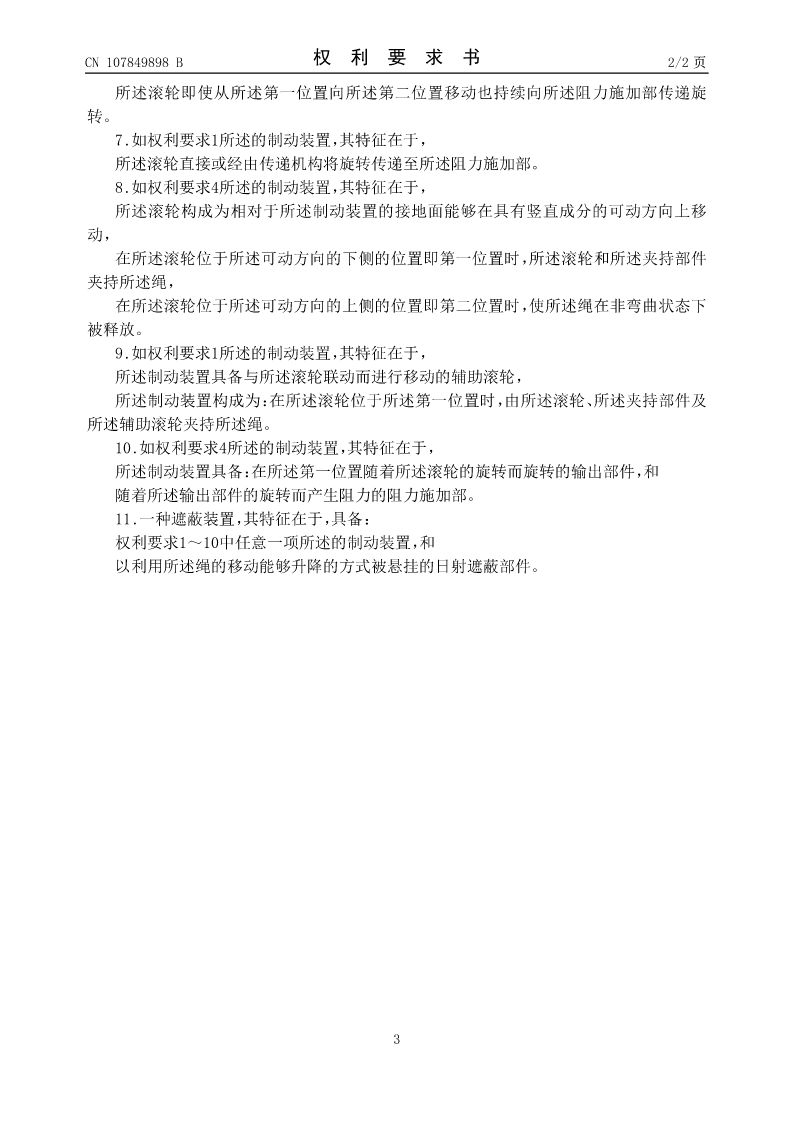

CN107849898B权利要求书2/2页
所述滚轮即使从所述第一位置向所述第二位置移动也持续向所述阻力施加部传递旋
转。
7.如权利要求1所述的制动装置，其特征在于，
所述滚轮直接或经由传递机构将旋转
