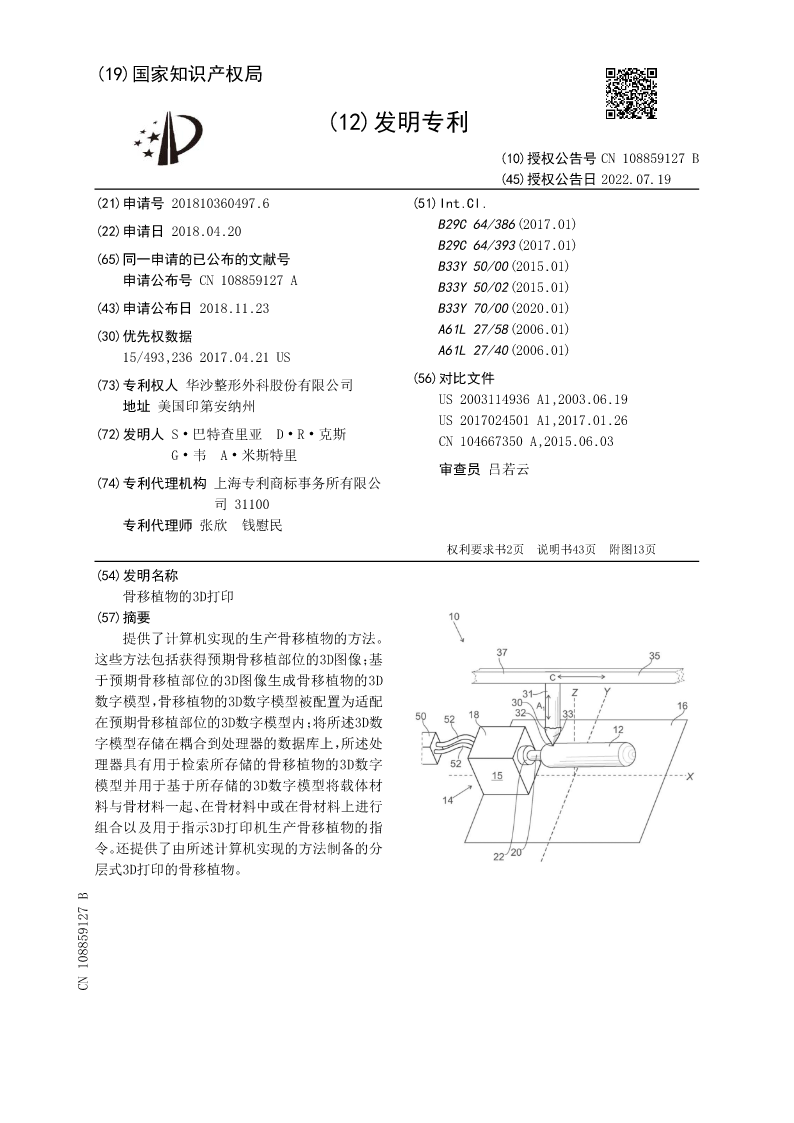

(19)国家知识产权局

(12)发明专利

(10)授权公告号CN108859127B
(45)授权公告日2022.07.19
(21)申请号201810360497.6(51)Int.Cl.
(22)申请日2018.04.20B29C64/386(2017.01)
B29C64/393(2017.01)
(65)同一申请的已公布的文献号B33Y50/00(2015.01)
申请公布号CN108859127AB33Y50/02(2015.01)
(43)申请公布日2018.11.23B33Y70/00(2020.01)
(30)优先权数据A61L27/58(2006.01)
15/493,2362017.04.21USA61L27/40(2006.01)
(73)专利权人华沙整形外科股份有限公司(56)对比文件
地址美国印第安纳州US2003114936A1,2003.06.19
US2017024501A1,2017.01.26
(72)发明人S·巴特查里亚D·R·克斯CN104667350A,2015.06.03
G·韦A·米斯特里
审查员吕若云
(74)专利代理机构上海专利商标事务所有限公

司31100
专利代理师张欣钱慰民
权利要求书2页说明书43页附图13页
(54)发明名称
骨移植物的3D打印
(57)摘要
提供了计算机实现的生产骨移植物的方法。
这些方法包括获得预期骨移植部位的3D图像；基
于预期骨移植部位的3D图像生成骨移植物的3D
数字模型，骨移植物的3D数字模型被配置为适配
在预期骨移植部位的3D数字模型内；将所述3D数
字模型存储在耦合到处理器的数据库上，所述处
理器具有用于检索所存储的骨移植物的3D数字
模型并用于基于所存储的3D数字模型将载体材
料与骨材料一起、在骨材料中或在骨材料上进行
组合以及用于指示3D打印机生产骨移植物的指
令。还提供了由所述计算机实现的方法制备的分
层式3D打印的骨移植物。
CN108859127B

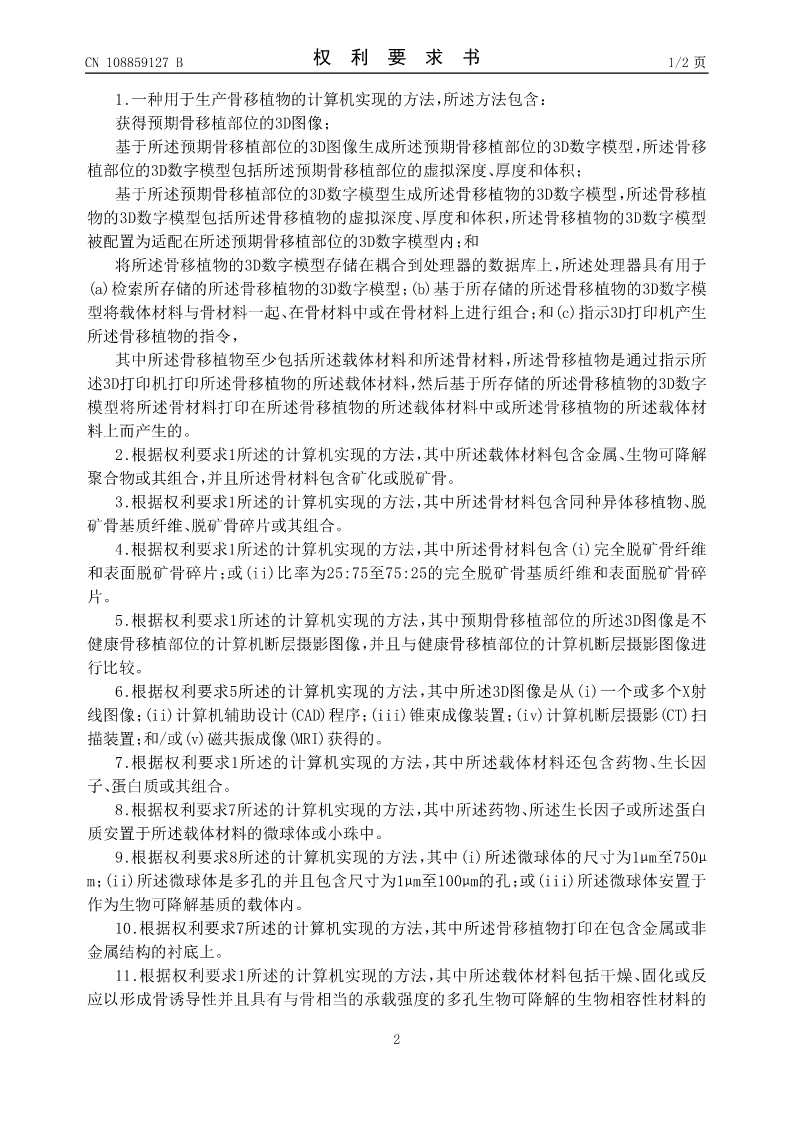

CN108859127B权利要求书1/2页

1.一种用于生产骨移植物的计算机实现的方法，所述方法包含：
获得预期骨移植部位的3D图像；
基于所述预期骨移植部位的3D图像生成所述预期骨移植部位的3D数字模型，所述骨移
植部位的3D数字模型包括所述预期骨移植部位的虚拟深度、厚度和体积；
基于所述预期骨移植部位的3D数字模型生成所述骨移植物的3D数字模型，所述骨移植
物的3D数字模型包括所述骨移植物的虚拟深度、厚度和体积，所述骨移植物的3D数字模型
被配置为适配在所述预期骨移植部位的3D数字模型内；和
将所述骨移植物的3D数字模型存储在耦合到处理器的数据库上，所述处理器具有用于
(a)检索所存储的所述骨移植物的3D数字模型；(b)基于所存储的所述骨移植物的3D数字模
型将载体材料与骨材料一起、在骨材料中或在骨材料上进行组合；和(c)指示3D打印机产生
所述骨移植物的指令，
其中所述骨移植物至少包括所述载体材料和所述骨材料，所述骨移植物是通过指示所
述3D打印机打印所述骨移植物的所述载体材料，然后基于所存储的所述骨移植物的3D数字
模型将所述骨材料打印在所述骨移植物的所述载体材料中或所述骨移植物的所述载体材
料上而产生的。
2.根据权利要求1所述的计算机实现的方法，其中所述载体材料包含金属、生物可降解
聚合物或其组合，并且所述骨材料包含矿化或脱矿骨。
3.根据权利要求1所述的计算机实现的方法，其中所述骨材料包含同种异体移植物、脱
矿骨基质纤维、脱矿骨碎片或其组合。
4.根据权利要求1所述的计算机实现的方法，其中所述骨材料包含(i)完全脱矿骨纤维
和表面脱矿骨碎片；或(ii)比率为25:75至75:25的完全脱矿骨基质纤维和表面脱矿骨碎
片。
5.根据权利要求1所述的计算机实现的方法，其中预期骨移植部位的所述3D图像是不
健康骨移植部位的计算机断层摄影图像，并且与健康骨移植部位的计算机断层摄影图像进
行比较。
6.根据权利要求5所述的计算机实现的方法，其中所述3D图像是从(i)一个或多个X射
线图像；(ii)计算机辅助设计(CAD)程序；(iii)锥束成像装置；(iv)计算机断层摄影(CT)扫
描装置；和/或(v)磁共振成像(MRI)获得的。
7.根据权利要求1所述的计算机实现的方法，其中所述载体材料还包含药物、生长因
子、蛋白质或其组合。
8.根据权利要求7所述的计算机实现的方法，其中所述药物、所述生长因子或所述蛋白
质安置于所述载体材料的微球体或小珠中。
9.根据权利要求8所述的计算机实现的方法，其中(i)所述微球体的尺寸为1μm至750μ
m；(ii)所述微球体是多孔的并且包含尺寸为1μm至100μm的孔；或(iii)所述微球体安置于
作为生物可降解基质的载体内。
10.根据
