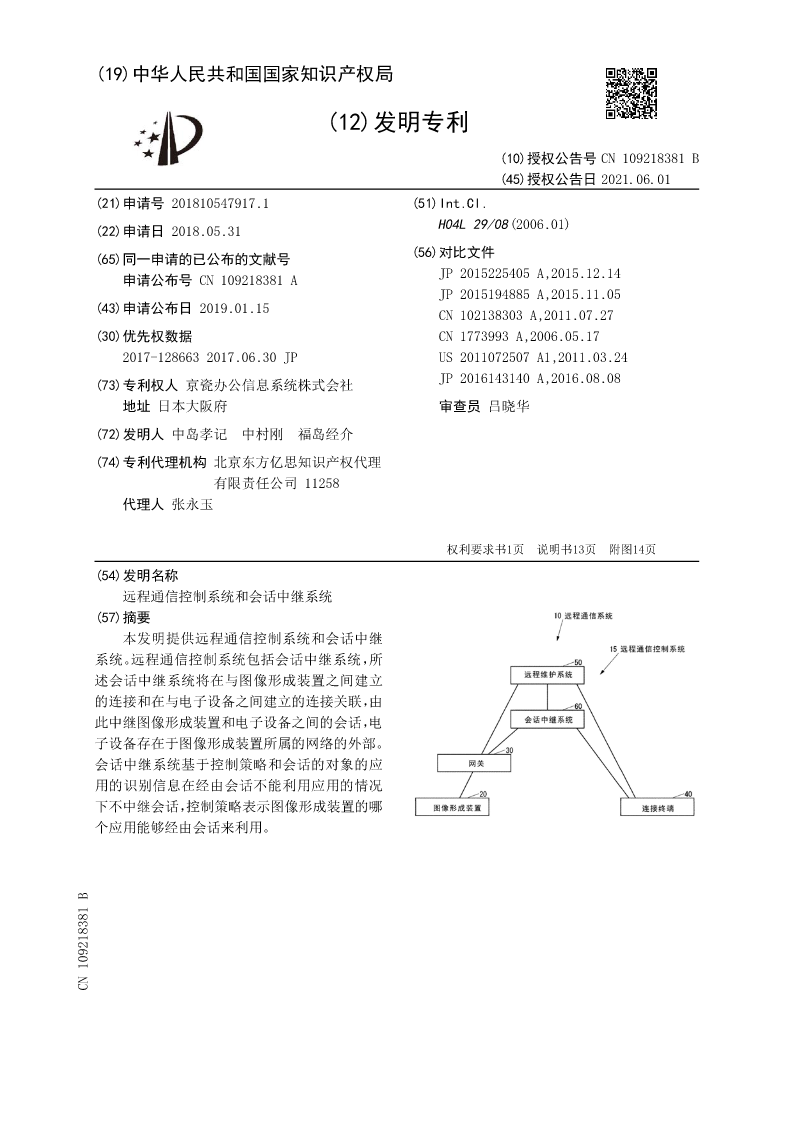

(19)中华人民共和国国家知识产权局

(12)发明专利

(10)授权公告号CN109218381B
(45)授权公告日2021.06.01
(21)申请号201810547917.1(51)Int.Cl.
(22)申请日2018.05.31H04L29/08(2006.01)
(65)同一申请的已公布的文献号(56)对比文件
申请公布号CN109218381AJP2015225405A,2015.12.14
JP2015194885A,2015.11.05
(43)申请公布日2019.01.15CN102138303A,2011.07.27
(30)优先权数据CN1773993A,2006.05.17
2017-1286632017.06.30JPUS2011072507A1,2011.03.24
(73)专利权人京瓷办公信息系统株式会社JP2016143140A,2016.08.08
地址日本大阪府审查员吕晓华

(72)发明人中岛孝记中村刚福岛经介
(74)专利代理机构北京东方亿思知识产权代理
有限责任公司11258
代理人张永玉

权利要求书1页说明书13页附图14页
(54)发明名称
远程通信控制系统和会话中继系统
(57)摘要
本发明提供远程通信控制系统和会话中继
系统。远程通信控制系统包括会话中继系统，所
述会话中继系统将在与图像形成装置之间建立
的连接和在与电子设备之间建立的连接关联，由
此中继图像形成装置和电子设备之间的会话，电
子设备存在于图像形成装置所属的网络的外部。
会话中继系统基于控制策略和会话的对象的应
用的识别信息在经由会话不能利用应用的情况
下不中继会话，控制策略表示图像形成装置的哪
个应用能够经由会话来利用。
CN109218381B

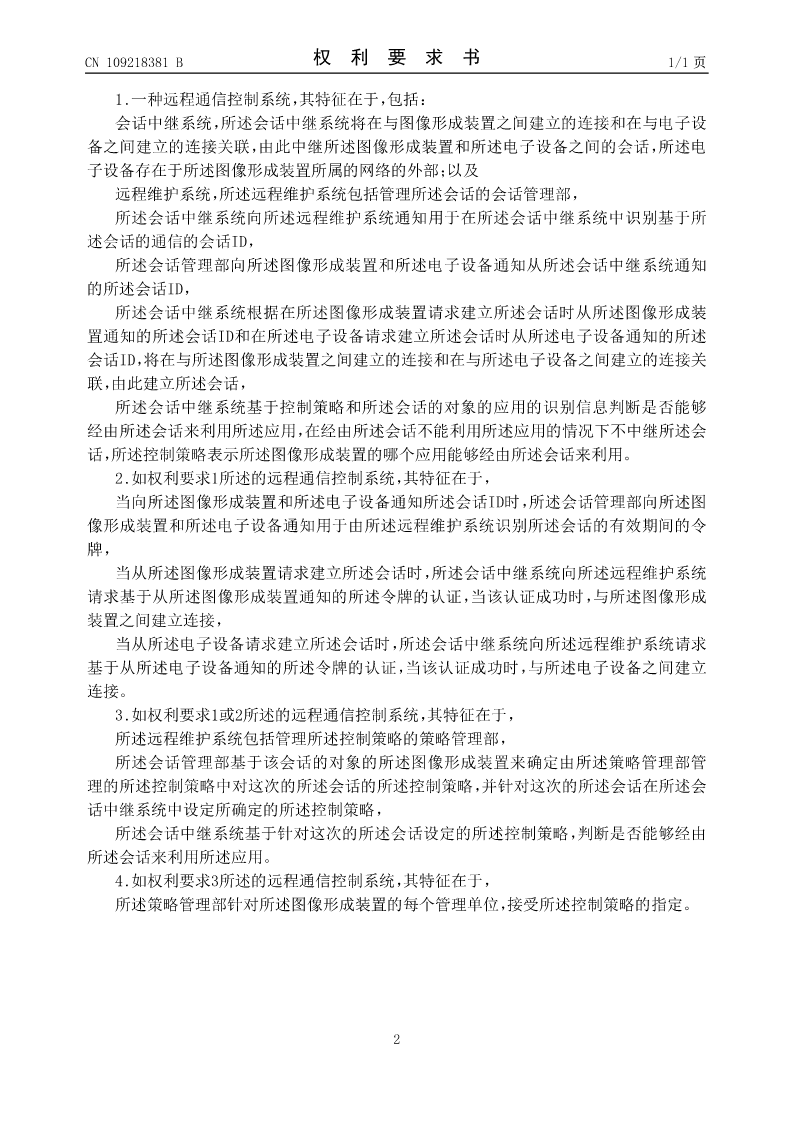

CN109218381B权利要求书1/1页

1.一种远程通信控制系统，其特征在于，包括：
会话中继系统，所述会话中继系统将在与图像形成装置之间建立的连接和在与电子设
备之间建立的连接关联，由此中继所述图像形成装置和所述电子设备之间的会话，所述电
子设备存在于所述图像形成装置所属的网络的外部；以及
远程维护系统，所述远程维护系统包括管理所述会话的会话管理部，
所述会话中继系统向所述远程维护系统通知用于在所述会话中继系统中识别基于所
述会话的通信的会话ID，
所述会话管理部向所述图像形成装置和所述电子设备通知从所述会话中继系统通知
的所述会话ID，
所述会话中继系统根据在所述图像形成装置请求建立所述会话时从所述图像形成装
置通知的所述会话ID和在所述电子设备请求建立所述会话时从所述电子设备通知的所述
会话ID，将在与所述图像形成装置之间建立的连接和在与所述电子设备之间建立的连接关
联，由此建立所述会话，
所述会话中继系统基于控制策略和所述会话的对象的应用的识别信息判断是否能够
经由所述会话来利用所述应用，在经由所述会话不能利用所述应用的情况下不中继所述会
话，所述控制策略表示所述图像形成装置的哪个应用能够经由所述会话来利用。
2.如权利要求1所述的远程通信控制系统，其特征在于，
当向所述图像形成装置和所述电子设备通知所述会话ID时，所述会话管理部向所述图
像形成装置和所述电子设备通知用于由所述远程维护系统识别所述会话的有效期间的令
牌，
当从所述图像形成装置请求建立所述会话时，所述会话中继系统向所述远程维护系统
请求基于从所述图像形成装置通知的所述令牌的认证，当该认证成功时，与所述图像形成
装置之间建立连接，
当从所述电子设备请求建立所述会话时，所述会话中继系统向所述远程维护系统请求
基于从所述电子设备通知的所述令牌的认证，当该认证成功时，与所述电子设备之间建立
连接。
3.如权利要求1或2所述的远程通信控制系统，其特征在于，
所述远程维护系统包括管理所述控制策略的策略管理部，
所述会话管理部基于该会话的对象的所述图像形成装置来确定由所述策略管理部管
理的所述控制策略中对这次的所述会话的所述控制策略，并针对这次的所述会话在所述会
话中继系统中设定所确定的所述控制策略，
所述会话中继系统基于针对这次的所述会话设定的所述控制策略，判断是否能够经由
所述会话来利用所述应用。
4.如权利要求3所述的远程通信控制系统，其特征在于，
所述策略管理部针对所述图像形成装置的每个管理单位，接受所述控制策略的指定。

2

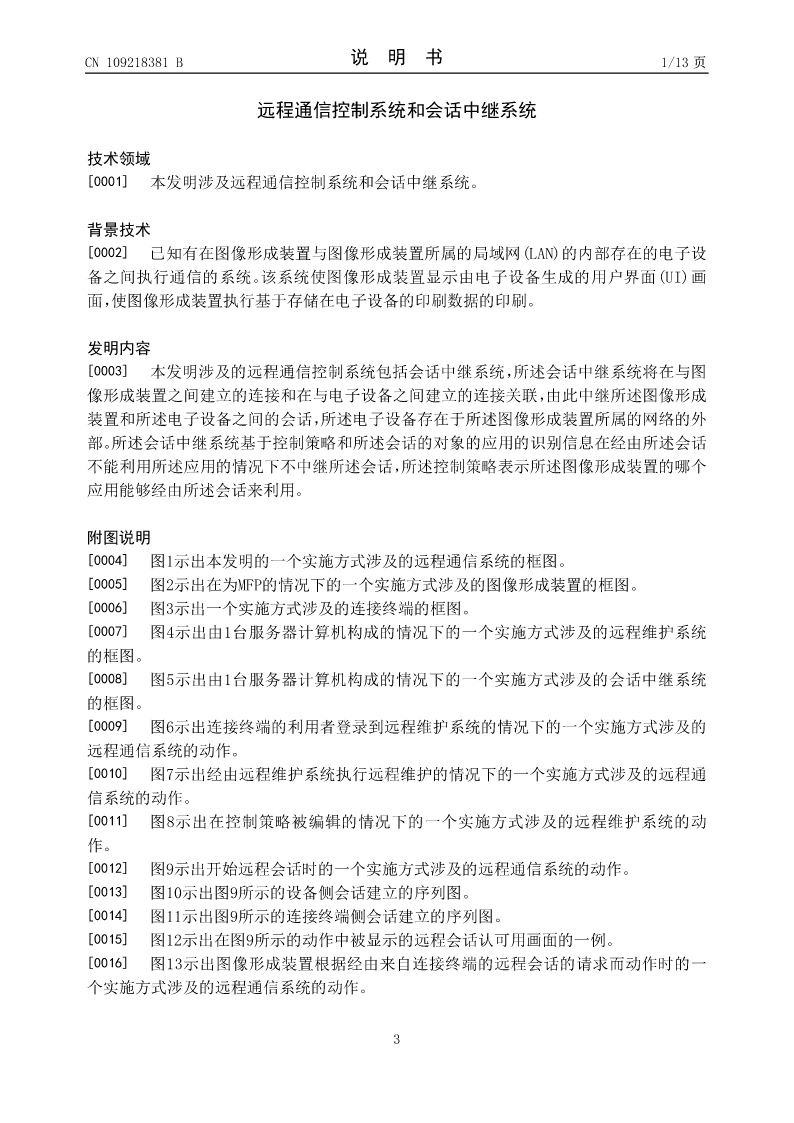

CN109218381B说明书1/13页

远程通信控制系统和会话中继系统

技术领域
[0001]本发明涉及远程通信控制系统和会话中继系统。

背景技术
[0002]已知有在图像形成装置与图像形成装置所属的局域网(LAN)的内部存在的电子设
备之间执行通信的系统。该系统使图像形成装置显示由电子设备生成的用户界面(UI)画
面，使图像形成装置执行基于存储在电
