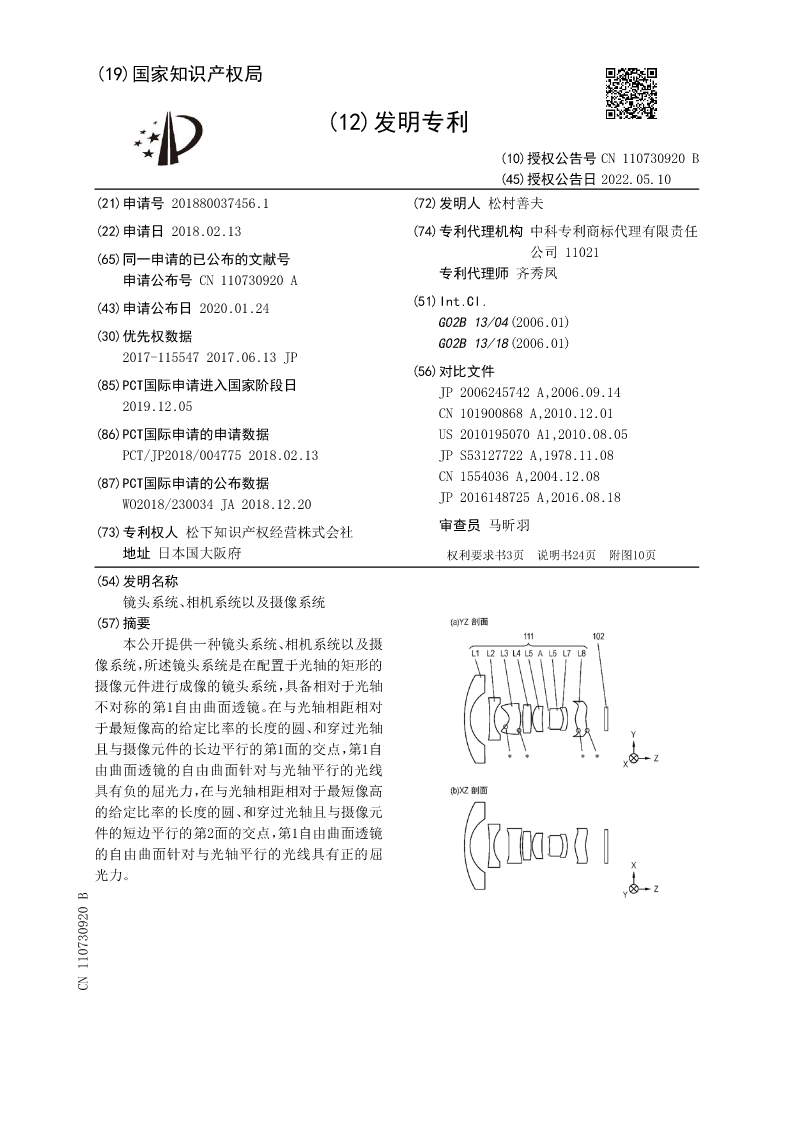

(19)国家知识产权局

(12)发明专利

(10)授权公告号CN110730920B
(45)授权公告日2022.05.10
(21)申请号201880037456.1(72)发明人松村善夫
(22)申请日2018.02.13(74)专利代理机构中科专利商标代理有限责任
(65)同一申请的已公布的文献号公司11021
申请公布号CN110730920A专利代理师齐秀凤
(43)申请公布日2020.01.24(51)Int.Cl.
G02B13/04(2006.01)
(30)优先权数据G02B13/18(2006.01)
2017-1155472017.06.13JP
(56)对比文件
(85)PCT国际申请进入国家阶段日JP2006245742A,2006.09.14
2019.12.05CN101900868A,2010.12.01
(86)PCT国际申请的申请数据US2010195070A1,2010.08.05
PCT/JP2018/0047752018.02.13JPS53127722A,1978.11.08
(87)PCT国际申请的公布数据CN1554036A,2004.12.08
WO2018/230034JA2018.12.20JP2016148725A,2016.08.18
(73)专利权人松下知识产权经营株式会社审查员马昕羽
地址日本国大阪府权利要求书3页说明书24页附图10页
(54)发明名称
镜头系统、相机系统以及摄像系统
(57)摘要
本公开提供一种镜头系统、相机系统以及摄
像系统，所述镜头系统是在配置于光轴的矩形的
摄像元件进行成像的镜头系统，具备相对于光轴
不对称的第1自由曲面透镜。在与光轴相距相对
于最短像高的给定比率的长度的圆、和穿过光轴
且与摄像元件的长边平行的第1面的交点，第1自
由曲面透镜的自由曲面针对与光轴平行的光线
具有负的屈光力，在与光轴相距相对于最短像高
的给定比率的长度的圆、和穿过光轴且与摄像元
件的短边平行的第2面的交点，第1自由曲面透镜
的自由曲面针对与光轴平行的光线具有正的屈
光力。
CN110730920B

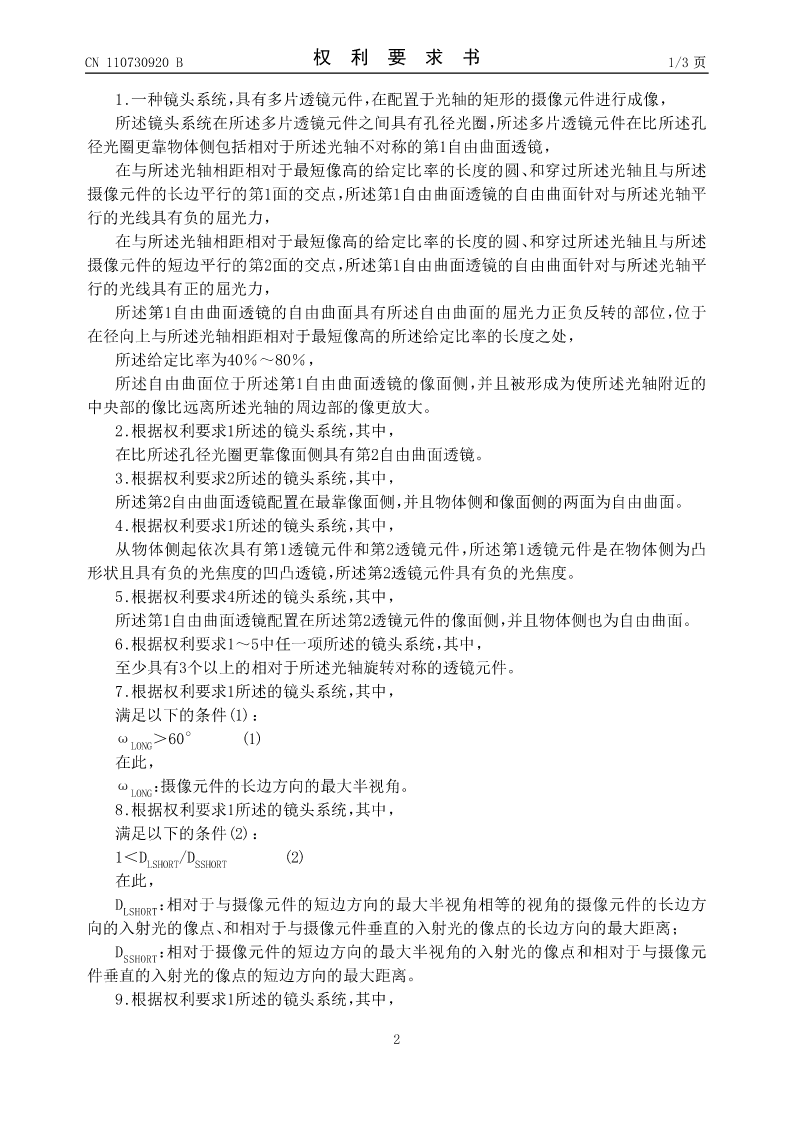

CN110730920B权利要求书1/3页

1.一种镜头系统，具有多片透镜元件，在配置于光轴的矩形的摄像元件进行成像，
所述镜头系统在所述多片透镜元件之间具有孔径光圈，所述多片透镜元件在比所述孔
径光圈更靠物体侧包括相对于所述光轴不对称的第1自由曲面透镜，
在与所述光轴相距相对于最短像高的给定比率的长度的圆、和穿过所述光轴且与所述
摄像元件的长边平行的第1面的交点，所述第1自由曲面透镜的自由曲面针对与所述光轴平
行的光线具有负的屈光力，
在与所述光轴相距相对于最短像高的给定比率的长度的圆、和穿过所述光轴且与所述
摄像元件的短边平行的第2面的交点，所述第1自由曲面透镜的自由曲面针对与所述光轴平
行的光线具有正的屈光力，
所述第1自由曲面透镜的自由曲面具有所述自由曲面的屈光力正负反转的部位，位于
在径向上与所述光轴相距相对于最短像高的所述给定比率的长度之处，
所述给定比率为40％～80％，
所述自由曲面位于所述第1自由曲面透镜的像面侧，并且被形成为使所述光轴附近的
中央部的像比远离所述光轴的周边部的像更放大。
2.根据权利要求1所述的镜头系统，其中，
在比所述孔径光圈更靠像面侧具有第2自由曲面透镜。
3.根据权利要求2所述的镜头系统，其中，
所述第2自由曲面透镜配置在最靠像面侧，并且物体侧和像面侧的两面为自由曲面。
4.根据权利要求1所述的镜头系统，其中，
从物体侧起依次具有第1透镜元件和第2透镜元件，所述第1透镜元件是在物体侧为凸
形状且具有负的光焦度的凹凸透镜，所述第2透镜元件具有负的光焦度。
5.根据权利要求4所述的镜头系统，其中，
所述第1自由曲面透镜配置在所述第2透镜元件的像面侧，并且物体侧也为自由曲面。
6.根据权利要求1～5中任一项所述的镜头系统，其中，
至少具有3个以上的相对于所述光轴旋转对称的透镜元件。
7.根据权利要求1所述的镜头系统，其中，
满足以下的条件(1)：

ωLONG＞60°(1)
在此，

ωLONG：摄像元件的长边方向的最大半视角。
8.根据权利要求1所述的镜头系统，其中，
满足以下的条件(2)：

1＜DLSHORT/DSSHORT(2)
在此，

DLSHORT：相对于与摄像元件的短边方向的最大半视角相等的视角的摄像元件的长边方
向的入射光的像点、和相对于与摄像元件垂直的入射光的像点的长边方向的最大距离；

DSSHORT：相对于摄像元件的短边方向的最大半视角的入射光的像点和相对于与摄像元
件垂直的入射光的像点的短边方向的最大距离。
9.根据权利要求1所述的镜头系统，其中，

2
