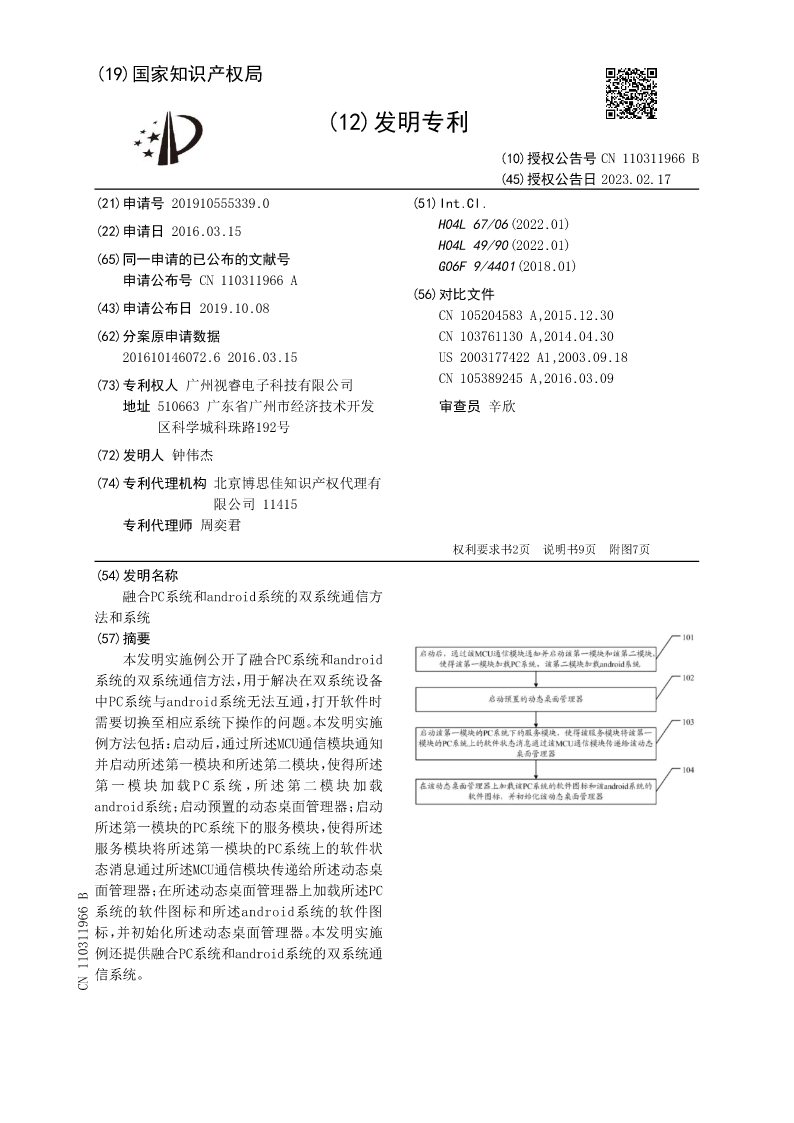

(19)国家知识产权局

(12)发明专利

(10)授权公告号CN110311966B
(45)授权公告日2023.02.17
(21)申请号201910555339.0(51)Int.Cl.
(22)申请日2016.03.15H04L67/06(2022.01)
H04L49/90(2022.01)
(65)同一申请的已公布的文献号G06F9/4401(2018.01)
申请公布号CN110311966A
(56)对比文件
(43)申请公布日2019.10.08CN105204583A,2015.12.30
(62)分案原申请数据CN103761130A,2014.04.30
201610146072.62016.03.15US2003177422A1,2003.09.18
(73)专利权人广州视睿电子科技有限公司CN105389245A,2016.03.09
地址510663广东省广州市经济技术开发审查员辛欣

区科学城科珠路192号
(72)发明人钟伟杰
(74)专利代理机构北京博思佳知识产权代理有
限公司11415
专利代理师周奕君
权利要求书2页说明书9页附图7页
(54)发明名称
融合PC系统和android系统的双系统通信方
法和系统
(57)摘要
本发明实施例公开了融合PC系统和android
系统的双系统通信方法，用于解决在双系统设备
中PC系统与android系统无法互通，打开软件时
需要切换至相应系统下操作的问题。本发明实施
例方法包括：启动后，通过所述MCU通信模块通知
并启动所述第一模块和所述第二模块，使得所述
第一模块加载PC系统，所述第二模块加载
android系统；启动预置的动态桌面管理器；启动
所述第一模块的PC系统下的服务模块，使得所述
服务模块将所述第一模块的PC系统上的软件状
态消息通过所述MCU通信模块传递给所述动态桌
面管理器；在所述动态桌面管理器上加载所述PC
系统的软件图标和所述android系统的软件图
标，并初始化所述动态桌面管理器。本发明实施
例还提供融合PC系统和android系统的双系统通
信系统。
CN110311966B

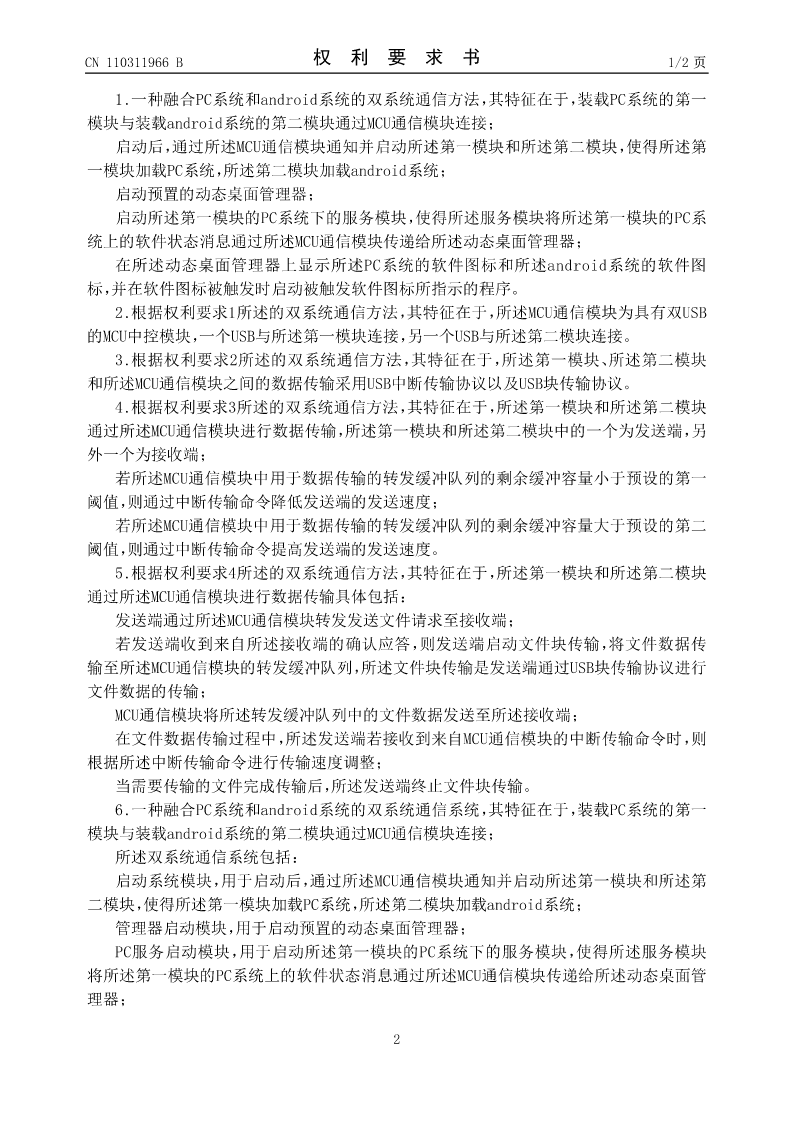

CN110311966B权利要求书1/2页

1.一种融合PC系统和android系统的双系统通信方法，其特征在于，装载PC系统的第一
模块与装载android系统的第二模块通过MCU通信模块连接；
启动后，通过所述MCU通信模块通知并启动所述第一模块和所述第二模块，使得所述第
一模块加载PC系统，所述第二模块加载android系统；
启动预置的动态桌面管理器；
启动所述第一模块的PC系统下的服务模块，使得所述服务模块将所述第一模块的PC系
统上的软件状态消息通过所述MCU通信模块传递给所述动态桌面管理器；
在所述动态桌面管理器上显示所述PC系统的软件图标和所述android系统的软件图
标，并在软件图标被触发时启动被触发软件图标所指示的程序。
2.根据权利要求1所述的双系统通信方法，其特征在于，所述MCU通信模块为具有双USB
的MCU中控模块，一个USB与所述第一模块连接，另一个USB与所述第二模块连接。
3.根据权利要求2所述的双系统通信方法，其特征在于，所述第一模块、所述第二模块
和所述MCU通信模块之间的数据传输采用USB中断传输协议以及USB块传输协议。
4.根据权利要求3所述的双系统通信方法，其特征在于，所述第一模块和所述第二模块
通过所述MCU通信模块进行数据传输，所述第一模块和所述第二模块中的一个为发送端，另
外一个为接收端；
若所述MCU通信模块中用于数据传输的转发缓冲队列的剩余缓冲容量小于预设的第一
阈值，则通过中断传输命令降低发送端的发送速度；
若所述MCU通信模块中用于数据传输的转发缓冲队列的剩余缓冲容量大于预设的第二
阈值，则通过中断传输命令提高发送端的发送速度。
5.根据权利要求4所述的双系统通信方法，其特征在于，所述第一模块和所述第二模块
通过所述MCU通信模块进行数据传输具体包括：
发送端通过所述MCU通信模块转发发送文件请求至接收端；
若发送端收到来自所述接收端的确认应答，则发送端启动文件块传输，将文件数据传
输至所述MCU通信模块的转发缓冲队列，所述文件块传输是发送端通过USB块传输协议进行
文件数据的传输；
MCU通信模块将所述转发缓冲队列中的文件数据发送至所述接收端；
在文件数据传输过程中，所述发送端若接收到来自MCU通信模块的中断传输命令时，则
根据所述中断传输命令进行传输速度调整；
当需要传输的文件完成传输后，所述发送端终止文件块传输。
6.一种融合PC系统和android系统的双系统通信系统，其特征在于，装载PC系统的第一
模块与装载android系统的第二模块通过MCU通信模块连接；
所述双系统
