发明授权-2019108032925-光学镜头及电子设备.pdf

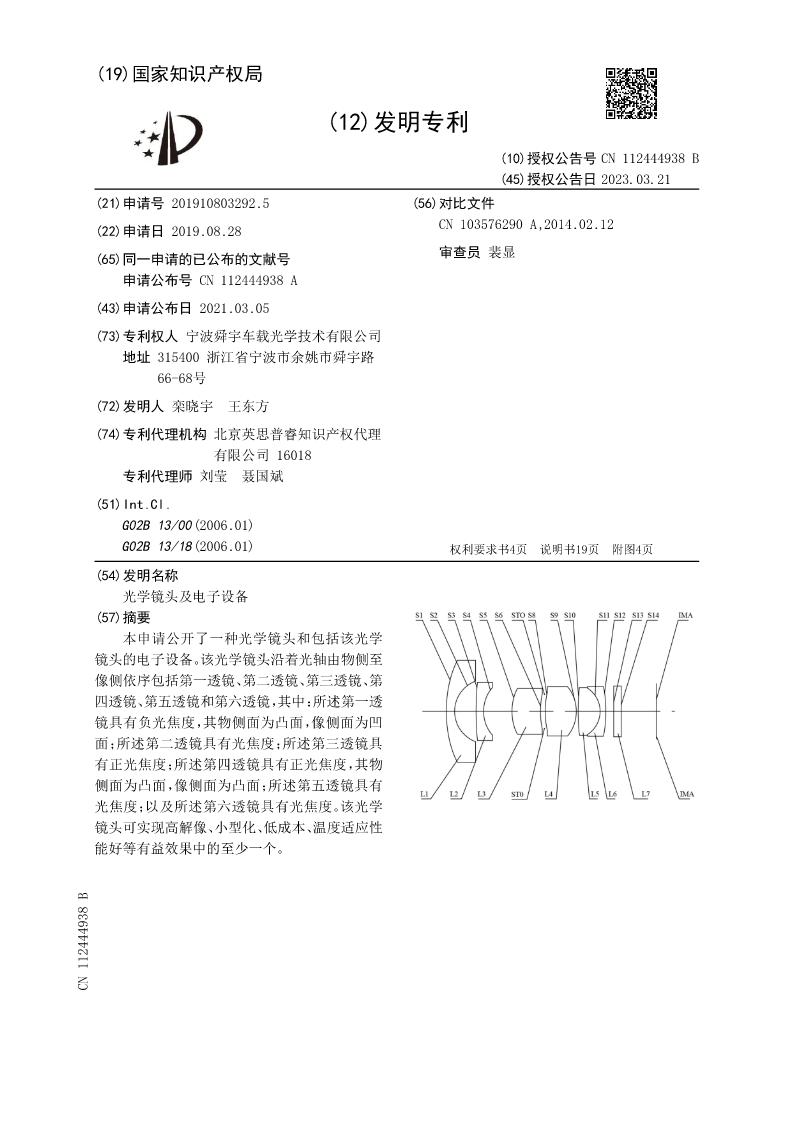

(19)国家知识产权局

(12)发明专利

(10)授权公告号CN112444938B
(45)授权公告日2023.03.21
(21)申请号201910803292.5(56)对比文件
CN10
(22)申请日2019.08.283576290A,2014.02.12
(65)同一申请的已公布的文献号审查员裴显
申请公布号CN112444938A
(43)申请公布日2021.03.05
(73)专利权人宁波舜宇车载光学技术有限公司
地址315400浙江省宁波市余姚市舜宇路
66-68号
(72)发明人栾晓宇王东方
(74)专利代理机构北京英思普睿知识产权代理
有限公司16018
专利代理师刘莹聂国斌
(51)Int.Cl.
G02B13/00(2006.01)
G02B13/18(2006.01)权利要求书4页说明书19页附图4页
(54)发明名称
光学镜头及电子设备
(57)摘要
本申请公开了一种光学镜头和包括该光学
镜头的电子设备。该光学镜头沿着光轴由物侧至
像侧依序包括第一透镜、第二透镜、第三透镜、第
四透镜、第五透镜和第六透镜，其中：所述第一透
镜具有负光焦度，其物侧面为凸面，像侧面为凹
面；所述第二透镜具有光焦度；所述第三透镜具
有正光焦度；所述第四透镜具有正光焦度，其物
侧面为凸面，像侧面为凸面；所述第五透镜具有
光焦度；以及所述第六透镜具有光焦度。该光学
镜头可实现高解像、小型化、低成本、温度适应性
能好等有益效果中的至少一个。
CN112444938B

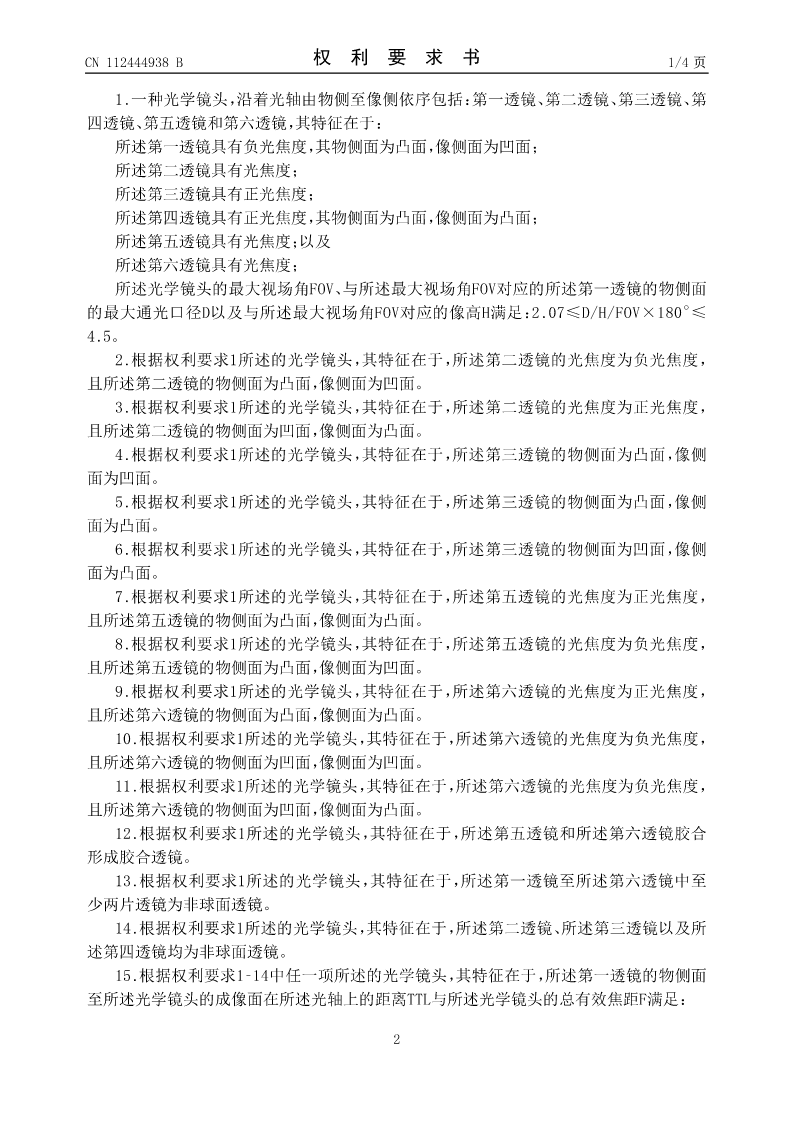

CN112444938B权利要求书1/4页

1.一种光学镜头，沿着光轴由物侧至像侧依序包括：第一透镜、第二透镜、第三透镜、第
四透镜、第五透镜和第六透镜，其特征在于：
所述第一透镜具有负光焦度，其物侧面为凸面，像侧面为凹面；
所述第二透镜具有光焦度；
所述第三透镜具有正光焦度；
所述第四透镜具有正光焦度，其物侧面为凸面，像侧面为凸面；
所述第五透镜具有光焦度；以及
所述第六透镜具有光焦度；
所述光学镜头的最大视场角FOV、与所述最大视场角FOV对应的所述第一透镜的物侧面
的最大通光口径D以及与所述最大视场角FOV对应的像高H满足：2.07≤D/H/FOV×180°≤
4.5。
2.根据权利要求1所述的光学镜头，其特征在于，所述第二透镜的光焦度为负光焦度，
且所述第二透镜的物侧面为凸面，像侧面为凹面。
3.根据权利要求1所述的光学镜头，其特征在于，所述第二透镜的光焦度为正光焦度，
且所述第二透镜的物侧面为凹面，像侧面为凸面。
4.根据权利要求1所述的光学镜头，其特征在于，所述第三透镜的物侧面为凸面，像侧
面为凹面。
5.根据权利要求1所述的光学镜头，其特征在于，所述第三透镜的物侧面为凸面，像侧
面为凸面。
6.根据权利要求1所述的光学镜头，其特征在于，所述第三透镜的物侧面为凹面，像侧
面为凸面。
7.根据权利要求1所述的光学镜头，其特征在于，所述第五透镜的光焦度为正光焦度，
且所述第五透镜的物侧面为凸面，像侧面为凸面。
8.根据权利要求1所述的光学镜头，其特征在于，所述第五透镜的光焦度为负光焦度，
且所述第五透镜的物侧面为凸面，像侧面为凹面。
9.根据权利要求1所述的光学镜头，其特征在于，所述第六透镜的光焦度为正光焦度，
且所述第六透镜的物侧面为凸面，像侧面为凸面。
10.根据权利要求1所述的光学镜头，其特征在于，所述第六透镜的光焦度为负光焦度，
且所述第六透镜的物侧面为凹面，像侧面为凹面。
11.根据权利要求1所述的光学镜头，其特征在于，所述第六透镜的光焦度为负光焦度，
且所述第六透镜的物侧面为凹面，像侧面为凸面。
12.根据权利要求1所述的光学镜头，其特征在于，所述第五透镜和所述第六透镜胶合
形成胶合透镜。
13.根据权利要求1所述的光学镜头，其特征在于，所述第一透镜至所述第六透镜中至
少两片透镜为非球面透镜。
14.根据权利要求1所述的光学镜头，其特征在于，所述第二透镜、所述第三透镜以及所
述第四透镜均为非球面透镜。
15.根据权利要求1‑14中任一项所述的光学镜头，其特征在于，所述第一透镜的物侧面
至所述光学镜头的成像面在所述光轴上的距离TTL与所述光学镜头的总有效焦距F满足：

2

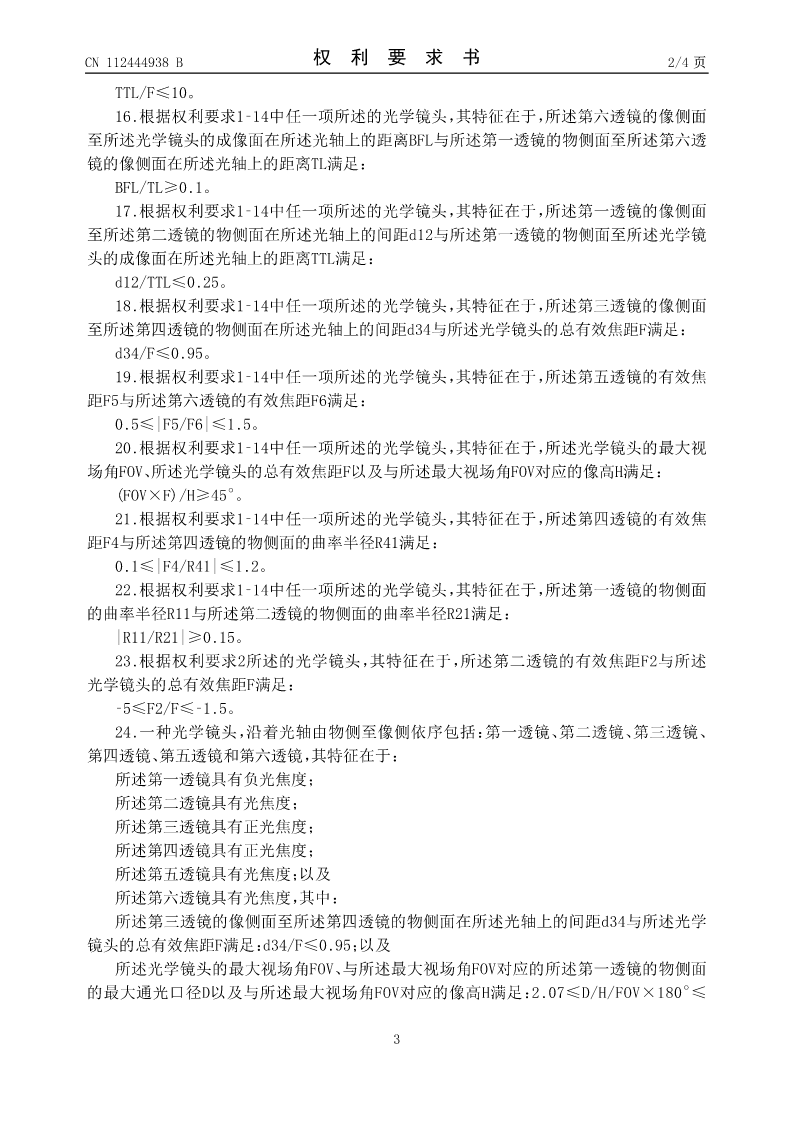

CN112444938B权利要求书2/4页
TTL/F≤10。
16.根据权利要求1‑14中任一项所述的光学镜头，其特征在于，所述第六透镜的像侧面
至所述光学镜头的成像面在所述光轴上的距离BFL与所述第一透镜的物侧面至所述第六透
镜的像侧面在所述光轴上的距离TL满足：
BFL/TL≥0.1。
17.根据权利要求1‑14中任一项所述的光学镜头，其特征在于，所述第一透镜的像侧面
至所述第二透镜的物侧面在所述光轴上的间距d12与所述第一透镜的物侧面至所述光学镜
头的成像面
