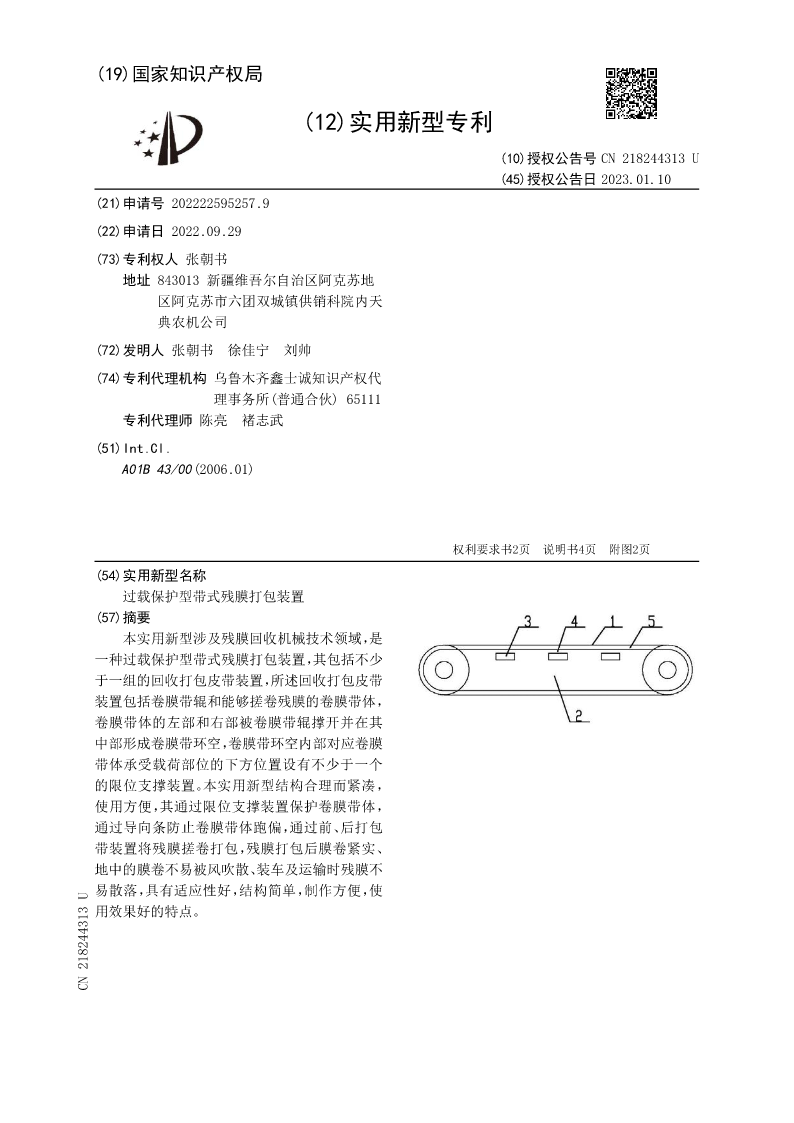

(19)国家知识产权局

(12)实用新型专利

(10)授权公告号CN218244313U
(45)授权公告日2023.01.10
(21)申请号202222595257.9
(22)申请日2022.09.29
(73)专利权人张朝书
地址843013新疆维吾尔自治区阿克苏地
区阿克苏市六团双城镇供销科院内天
典农机公司
(72)发明人张朝书徐佳宁刘帅
(74)专利代理机构乌鲁木齐鑫士诚知识产权代
理事务所(普通合伙)65111
专利代理师陈亮褚志武
(51)Int.Cl.
A01B43/00(2006.01)

权利要求书2页说明书4页附图2页
(54)实用新型名称
过载保护型带式残膜打包装置
(57)摘要
本实用新型涉及残膜回收机械技术领域，是
一种过载保护型带式残膜打包装置，其包括不少
于一组的回收打包皮带装置，所述回收打包皮带
装置包括卷膜带辊和能够搓卷残膜的卷膜带体，
卷膜带体的左部和右部被卷膜带辊撑开并在其
中部形成卷膜带环空，卷膜带环空内部对应卷膜
带体承受载荷部位的下方位置设有不少于一个
的限位支撑装置。本实用新型结构合理而紧凑，
使用方便，其通过限位支撑装置保护卷膜带体，
通过导向条防止卷膜带体跑偏，通过前、后打包
带装置将残膜搓卷打包，残膜打包后膜卷紧实、
地中的膜卷不易被风吹散、装车及运输时残膜不
易散落，具有适应性好，结构简单，制作方便，使
用效果好的特点。
CN218244313U

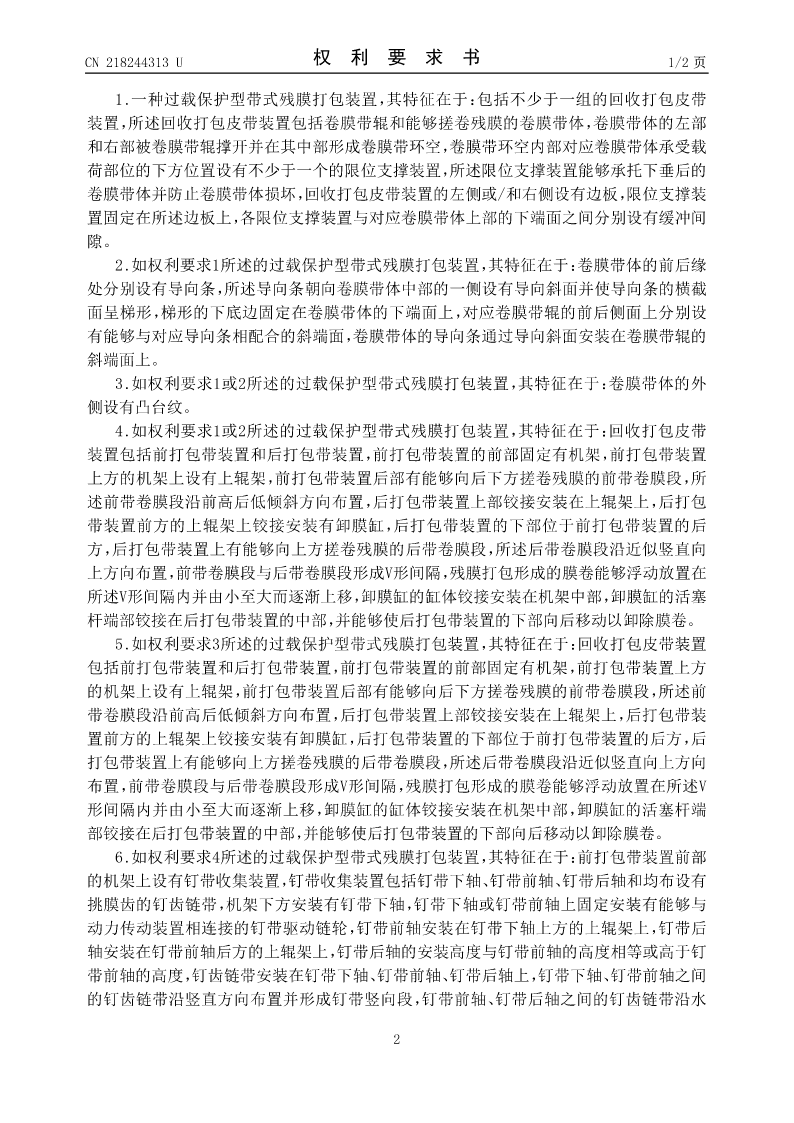

CN218244313U权利要求书1/2页

1.一种过载保护型带式残膜打包装置，其特征在于：包括不少于一组的回收打包皮带
装置，所述回收打包皮带装置包括卷膜带辊和能够搓卷残膜的卷膜带体，卷膜带体的左部
和右部被卷膜带辊撑开并在其中部形成卷膜带环空，卷膜带环空内部对应卷膜带体承受载
荷部位的下方位置设有不少于一个的限位支撑装置，所述限位支撑装置能够承托下垂后的
卷膜带体并防止卷膜带体损坏，回收打包皮带装置的左侧或/和右侧设有边板，限位支撑装
置固定在所述边板上，各限位支撑装置与对应卷膜带体上部的下端面之间分别设有缓冲间
隙。
2.如权利要求1所述的过载保护型带式残膜打包装置，其特征在于：卷膜带体的前后缘
处分别设有导向条，所述导向条朝向卷膜带体中部的一侧设有导向斜面并使导向条的横截
面呈梯形，梯形的下底边固定在卷膜带体的下端面上，对应卷膜带辊的前后侧面上分别设
有能够与对应导向条相配合的斜端面，卷膜带体的导向条通过导向斜面安装在卷膜带辊的
斜端面上。
3.如权利要求1或2所述的过载保护型带式残膜打包装置，其特征在于：卷膜带体的外
侧设有凸台纹。
4.如权利要求1或2所述的过载保护型带式残膜打包装置，其特征在于：回收打包皮带
装置包括前打包带装置和后打包带装置，前打包带装置的前部固定有机架，前打包带装置
上方的机架上设有上辊架，前打包带装置后部有能够向后下方搓卷残膜的前带卷膜段，所
述前带卷膜段沿前高后低倾斜方向布置，后打包带装置上部铰接安装在上辊架上，后打包
带装置前方的上辊架上铰接安装有卸膜缸，后打包带装置的下部位于前打包带装置的后
方，后打包带装置上有能够向上方搓卷残膜的后带卷膜段，所述后带卷膜段沿近似竖直向
上方向布置，前带卷膜段与后带卷膜段形成V形间隔，残膜打包形成的膜卷能够浮动放置在
所述V形间隔内并由小至大而逐渐上移，卸膜缸的缸体铰接安装在机架中部，卸膜缸的活塞
杆端部铰接在后打包带装置的中部，并能够使后打包带装置的下部向后移动以卸除膜卷。
5.如权利要求3所述的过载保护型带式残膜打包装置，其特征在于：回收打包皮带装置
包括前打包带装置和后打包带装置，前打包带装置的前部固定有机架，前打包带装置上方
的机架上设有上辊架，前打包带装置后部有能够向后下方搓卷残膜的前带卷膜段，所述前
带卷膜段沿前高后低倾斜方向布置，后打包带装置上部铰接安装在上辊架上，后打包带装
置前方的上辊架上铰接安装有卸膜缸，后打包带装置的下部位于前打包带装置的后方，后
打包带装置上有能够向上方搓卷残膜的后带卷膜段，所述后带卷膜段沿近似竖直向上方向
布置，前带卷膜段与后带卷膜段形成V形间隔，残膜打包形成的膜卷能够浮动放置在所述V
形间隔内并由小至大而逐渐上移，卸膜缸的缸体铰接安装在机架中部，卸膜缸的活塞杆端
部铰接在后打包带装置的中部，并能够使后打包带装置的下部向后移动以卸除膜卷。
6.如权利要求4所述的过载保护型带式残膜打包装置，其特征在于：前打包带装置前部
的机架上设有钉带收集装置，钉带收集装置包括钉带下轴、钉带前轴、钉带后轴和均布设有
挑膜齿的钉齿链带，机架下方安装有钉带下轴，钉带下轴或钉带前轴上固定安装有能够与
动力传动装置相连接的钉带驱动链轮，钉带前轴安装在钉带下轴上方的上辊架上，钉带后

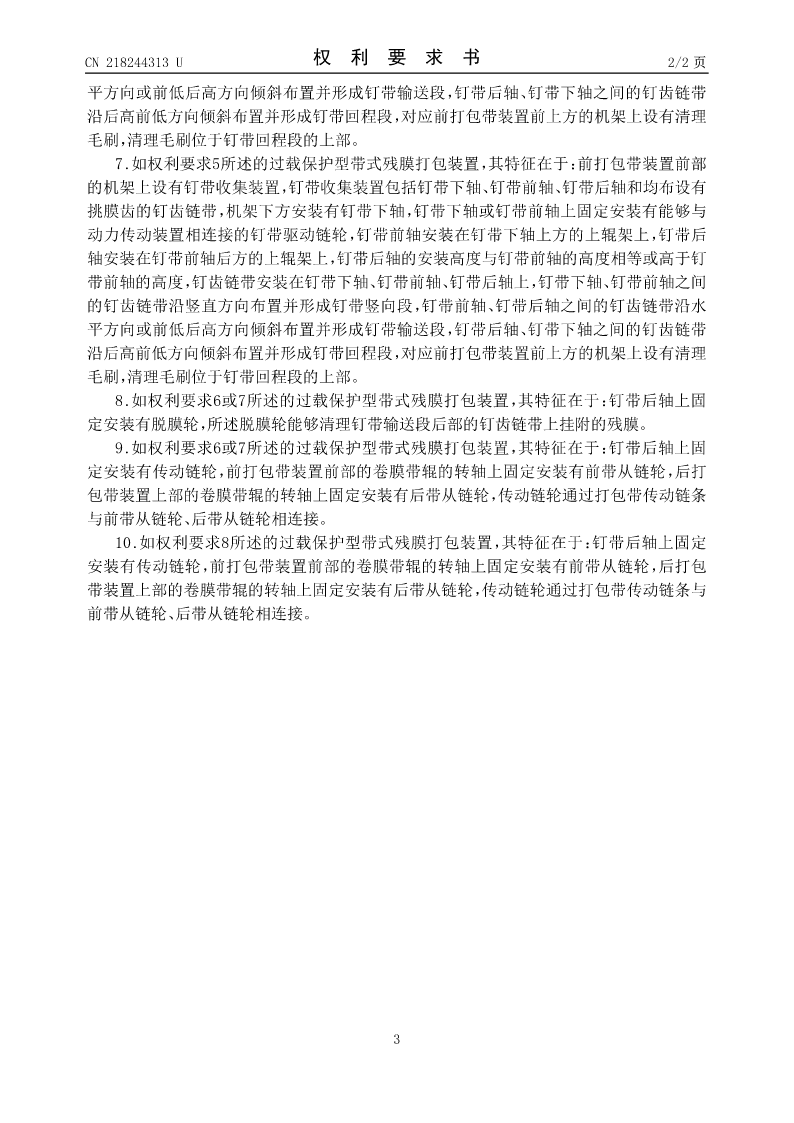

轴安装在钉带前轴后方的上辊架上，钉带后轴
