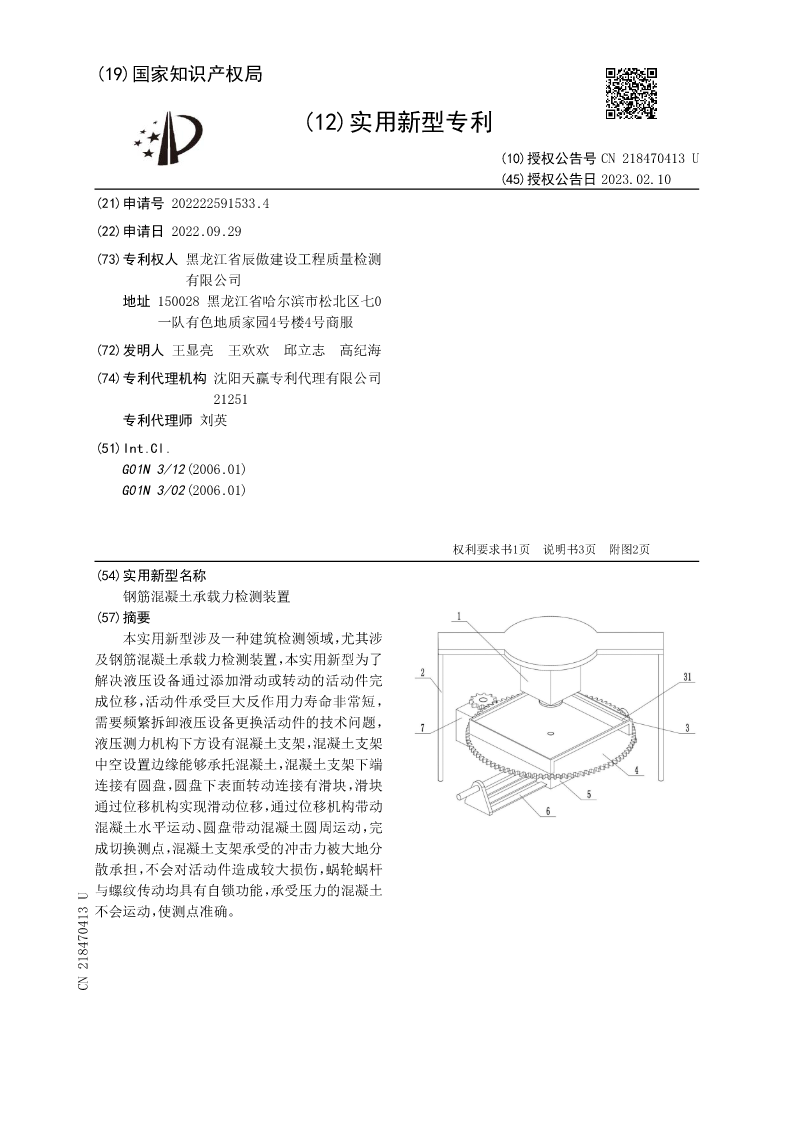

(19)国家知识产权局

(12)实用新型专利

(10)授权公告号CN218470413U
(45)授权公告日2023.02.10
(21)申请号202222591533.4
(22)申请日2022.09.29
(73)专利权人黑龙江省辰傲建设工程质量检测
有限公司
地址150028黑龙江省哈尔滨市松北区七0
一队有色地质家园4号楼4号商服
(72)发明人王显亮王欢欢邱立志高纪海
(74)专利代理机构沈阳天赢专利代理有限公司
21251
专利代理师刘英
(51)Int.Cl.
G01N3/12(2006.01)
G01N3/02(2006.01)

权利要求书1页说明书3页附图2页
(54)实用新型名称
钢筋混凝土承载力检测装置
(57)摘要
本实用新型涉及一种建筑检测领域，尤其涉
及钢筋混凝土承载力检测装置，本实用新型为了
解决液压设备通过添加滑动或转动的活动件完
成位移，活动件承受巨大反作用力寿命非常短，
需要频繁拆卸液压设备更换活动件的技术问题，
液压测力机构下方设有混凝土支架，混凝土支架
中空设置边缘能够承托混凝土，混凝土支架下端
连接有圆盘，圆盘下表面转动连接有滑块，滑块
通过位移机构实现滑动位移，通过位移机构带动
混凝土水平运动、圆盘带动混凝土圆周运动，完
成切换测点，混凝土支架承受的冲击力被大地分
散承担，不会对活动件造成较大损伤，蜗轮蜗杆
与螺纹传动均具有自锁功能，承受压力的混凝土
不会运动，使测点准确。
CN218470413U

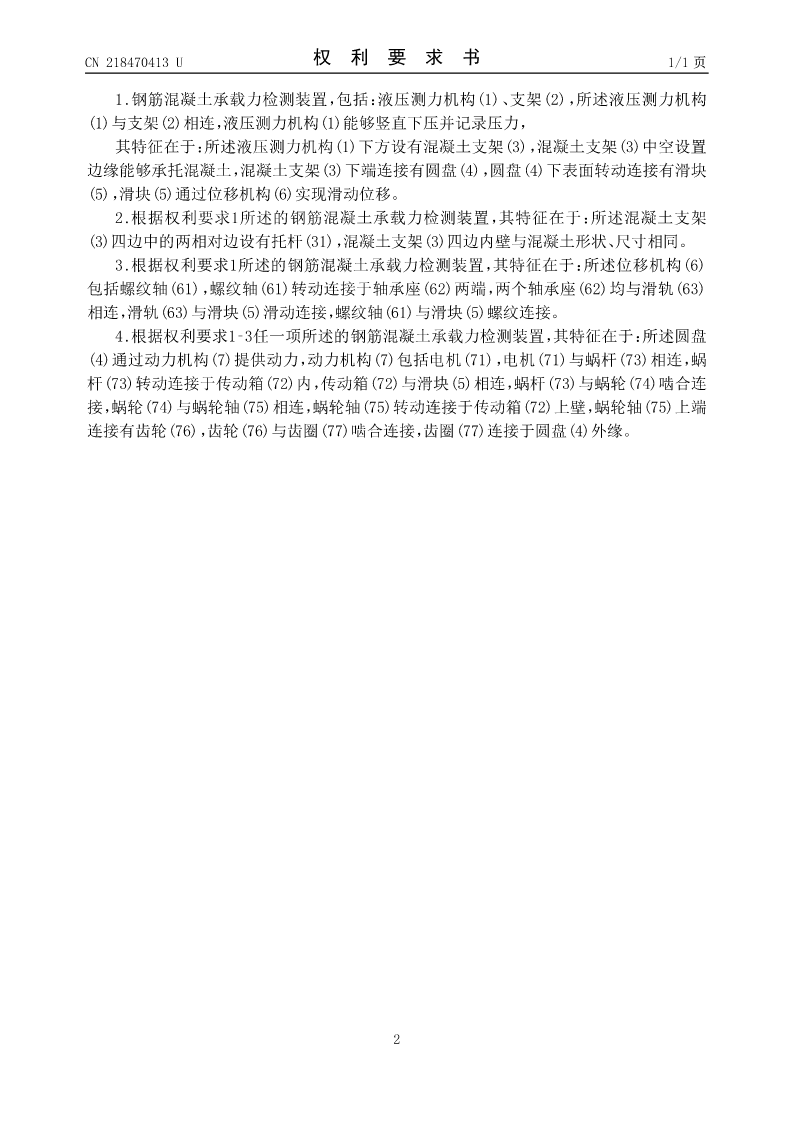

CN218470413U权利要求书1/1页

1.钢筋混凝土承载力检测装置，包括：液压测力机构(1)、支架(2)，所述液压测力机构
(1)与支架(2)相连，液压测力机构(1)能够竖直下压并记录压力，
其特征在于：所述液压测力机构(1)下方设有混凝土支架(3)，混凝土支架(3)中空设置
边缘能够承托混凝土，混凝土支架(3)下端连接有圆盘(4)，圆盘(4)下表面转动连接有滑块
(5)，滑块(5)通过位移机构(6)实现滑动位移。
2.根据权利要求1所述的钢筋混凝土承载力检测装置，其特征在于：所述混凝土支架
(3)四边中的两相对边设有托杆(31)，混凝土支架(3)四边内壁与混凝土形状、尺寸相同。
3.根据权利要求1所述的钢筋混凝土承载力检测装置，其特征在于：所述位移机构(6)
包括螺纹轴(61)，螺纹轴(61)转动连接于轴承座(62)两端，两个轴承座(62)均与滑轨(63)
相连，滑轨(63)与滑块(5)滑动连接，螺纹轴(61)与滑块(5)螺纹连接。
4.根据权利要求1‑3任一项所述的钢筋混凝土承载力检测装置，其特征在于：所述圆盘
(4)通过动力机构(7)提供动力，动力机构(7)包括电机(71)，电机(71)与蜗杆(73)相连，蜗
杆(73)转动连接于传动箱(72)内，传动箱(72)与滑块(5)相连，蜗杆(73)与蜗轮(74)啮合连
接，蜗轮(74)与蜗轮轴(75)相连，蜗轮轴(75)转动连接于传动箱(72)上壁，蜗轮轴(75)上端
连接有齿轮(76)，齿轮(76)与齿圈(77)啮合连接，齿圈(77)连接于圆盘(4)外缘。

2

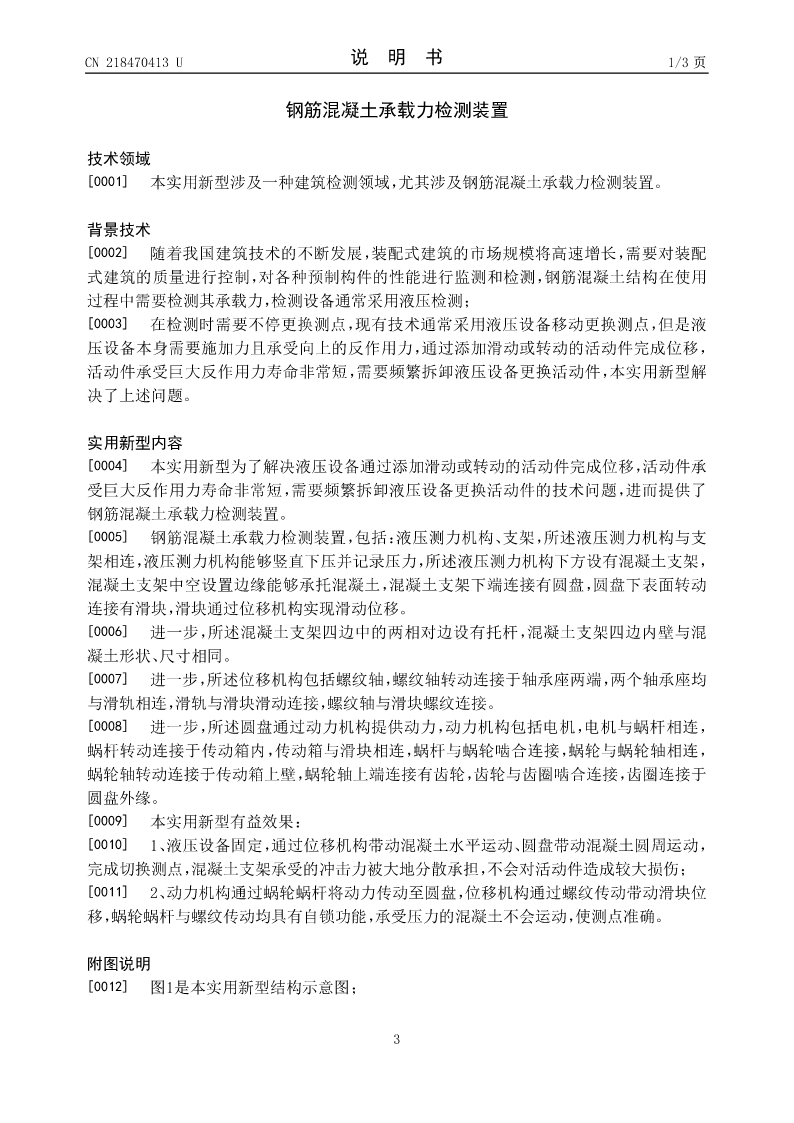

CN218470413U说明书1/3页

钢筋混凝土承载力检测装置

技术领域
[0001]本实用新型涉及一种建筑检测领域，尤其涉及钢筋混凝土承载力检测装置。

背景技术
[0002]随着我国建筑技术的不断发展，装配式建筑的市场规模将高速增长，需要对装配
式建筑的质量进行控制，对各种预制构件的性能进行监测和检测，钢筋混凝土结构在使用
过程中需要检测其承载力，检测设备通常采用液压检测；
[0003]在检测时需要不停更换测点，现有技术通常采用液压设备移动更换测点，但是液
压设备本身需要施加力且承受向上的反作用力，通过添加滑动或转动的活动件完成位移，
活动件承受巨大反作用力寿命非常短，需要频繁拆卸液压设备更换活动件，本实用新型解
决了上述问题。

实用新型内容
[0004]本实用新型为了解决液压设备通过添加滑动或转动的活动件完成位移，活动件承
受巨大反作用力寿命非常短，需要频繁拆卸液压设备更换活动件的技术问题，进而提供了
钢筋混凝土承载力检测装置。
[0005]钢筋混凝土承载力检测装置，包括：液压测力机构、支架，所述液压测力机构与支
架相连，液压测力机构能够竖直下压并记录压力，所述液压测力机构下方设有混凝土支架，
混凝土支架中空设置边缘能够承托混凝土，混凝土支架下端连接有圆盘，圆盘下表面转动
连接有滑块，滑块通过位移机构实现滑动位移。
[0006]进一步，所述混凝土支架四边中的两相对边设有托杆，混凝土支架四边内壁与混
凝土形状、尺寸相同。
[0007]进一步，所述位移机构包括螺纹轴，螺纹轴转动连接于轴承座两端，两个轴承座均

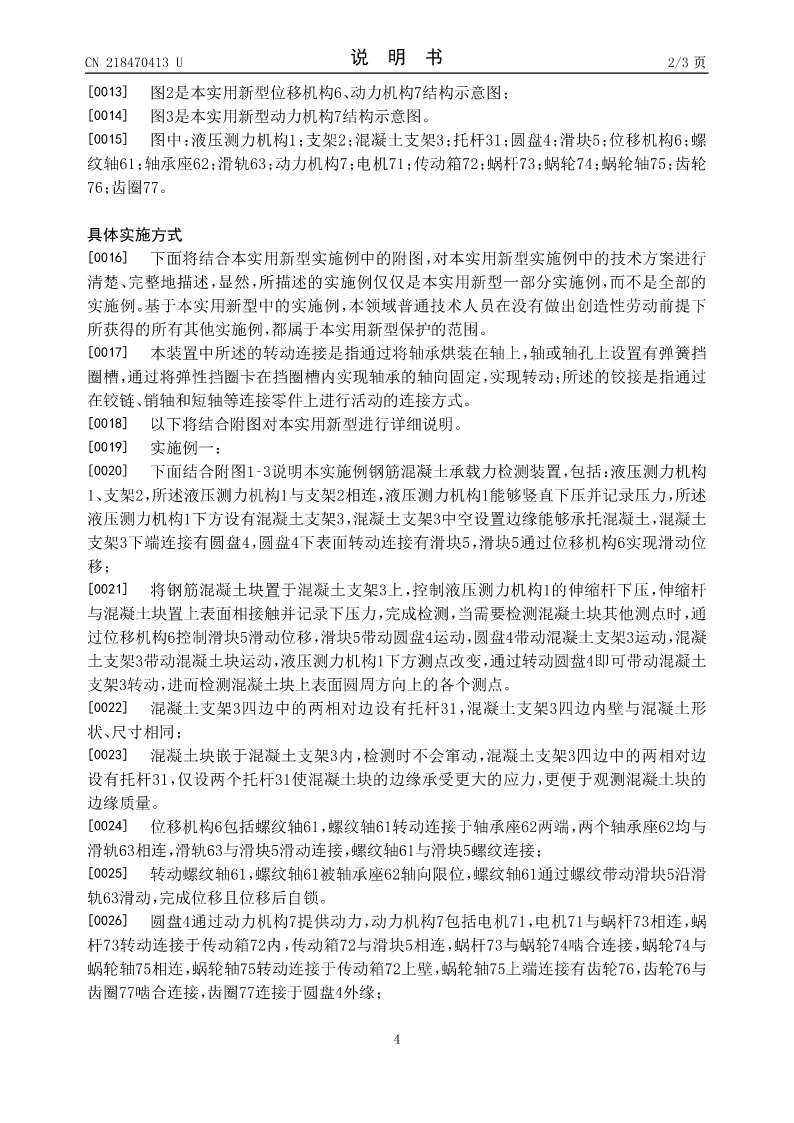

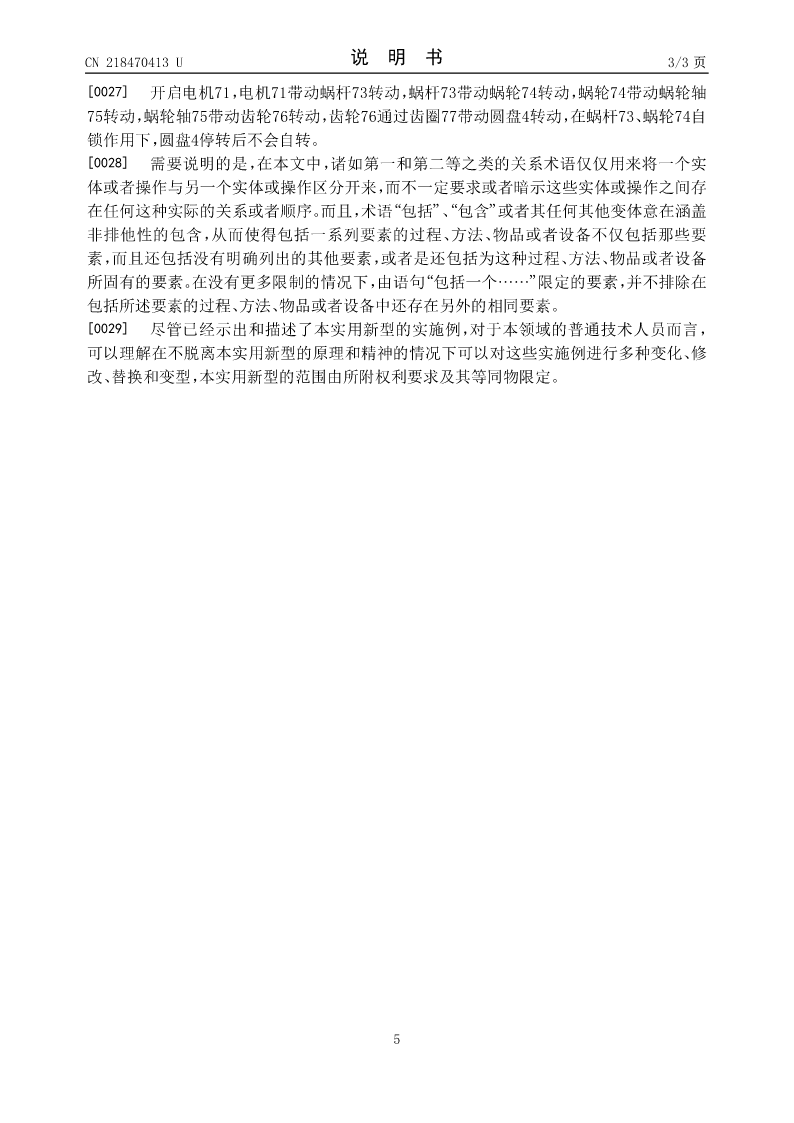

与滑轨相连，滑轨与滑块滑动连接，螺纹
