恒温箱温度计算机控制系统设计.doc

西南科技大学
计算机控制系统报告

设计名称：恒温箱温度计算机控制系统设计
姓名：孙兰
学号:20121856
班级：自动1201班
指导教师：聂诗良
起止日期：2015.9.15--2012.12.25

西南科技大学信息工程学院制设计任务书

学生班级：自动1201学生姓名：孙兰学号：20121856
设计名称：恒温箱温度计算机控制系统设计
起止日期：9月15日——12月25日指导教师：聂诗良

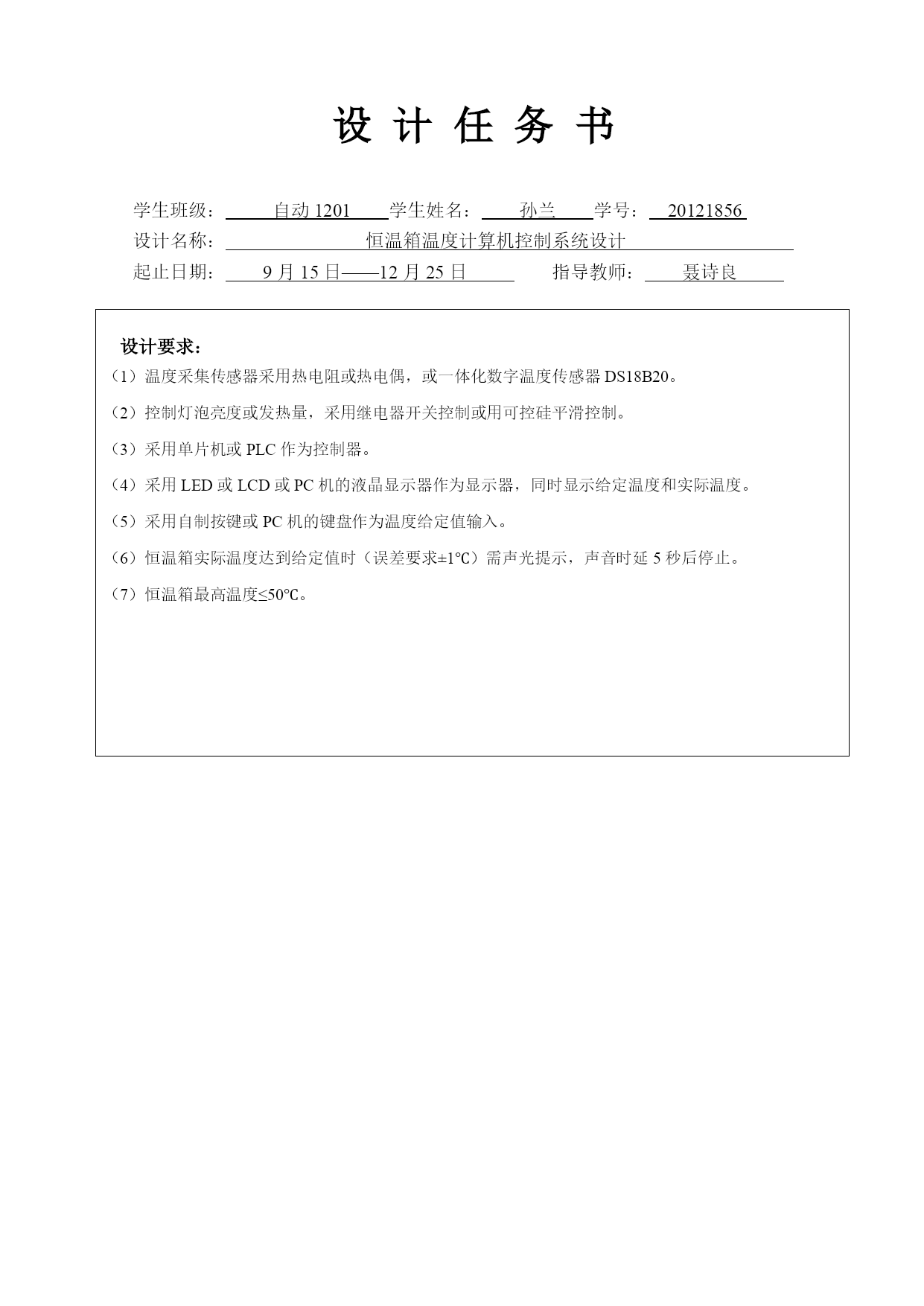

设计要求：
（1）温度采集传感器采用热电阻或热电偶，或一体化数字温度传感器DS18B20。
（2）控制灯泡亮度或发热量，采用继电器开关控制或用可控硅平滑控制。
（3）采用单片机或PLC作为控制器。
（4）采用LED或LCD或PC机的液晶显示器作为显示器，同时显示给定温度和实际温度。
（5）采用自制按键或PC机的键盘作为温度给定值输入。
（6）恒温箱实际温度达到给定值时（误差要求±1℃）需声光提示，声音时延5秒后停止。
（7）恒温箱最高温度≤50℃。

恒温箱温度计算机控制系统设计

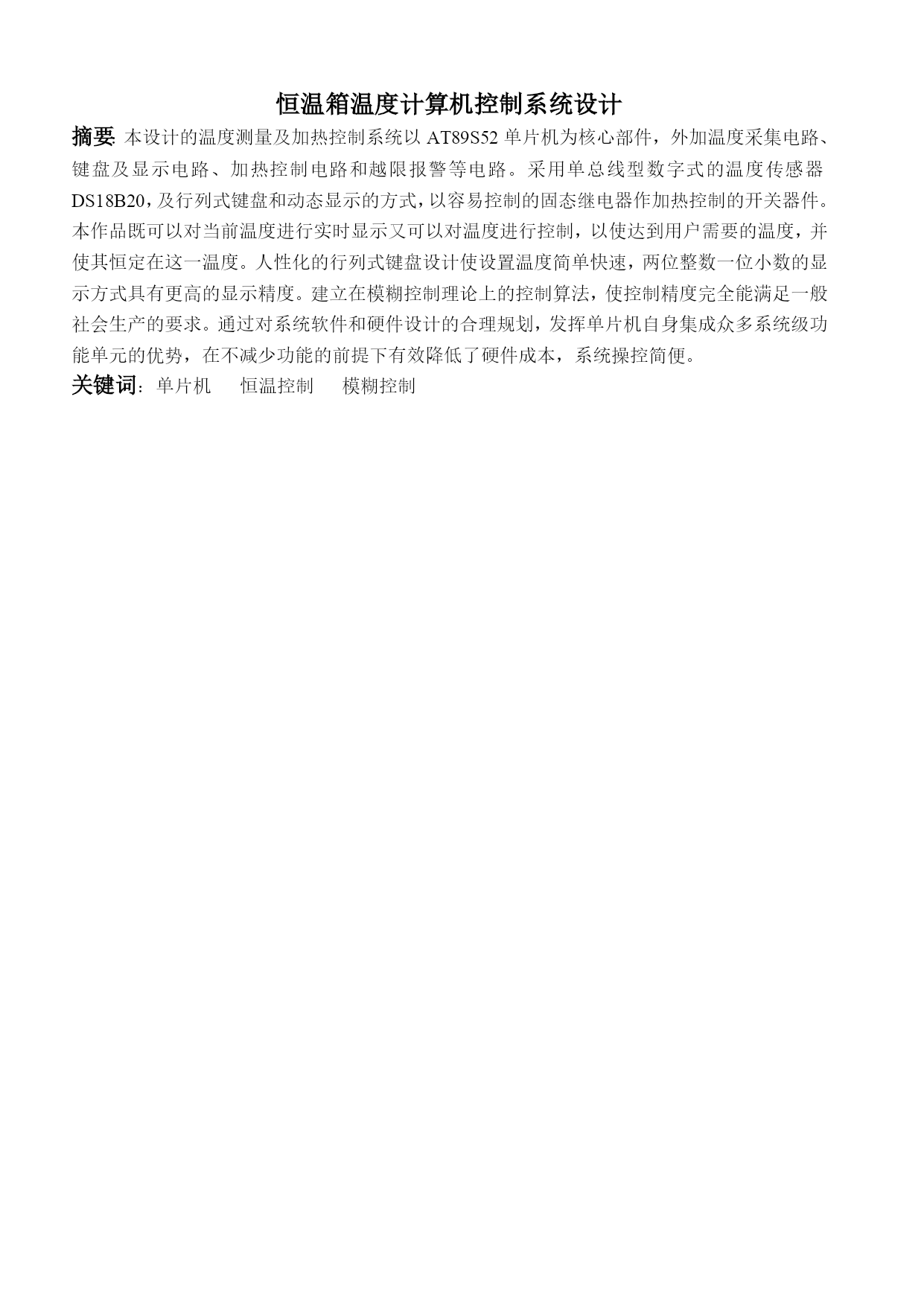

摘要：本设计的温度测量及加热控制系统以AT89S52单片机为核心部件，外加温度采集电路、键盘及显示电路、加热控制电路和越限报警等电路。采用单总线型数字式的温度传感器DS18B20，及行列式键盘和动态显示的方式，以容易控制的固态继电器作加热控制的开关器件。本作品既可以对当前温度进行实时显示又可以对温度进行控制，以使达到用户需要的温度，并使其恒定在这一温度。人性化的行列式键盘设计使设置温度简单快速，两位整数一位小数的显示方式具有更高的显示精度。建立在模糊控制理论上的控制算法，使控制精度完全能满足一般社会生产的要求。通过对系统软件和硬件设计的合理规划，发挥单片机自身集成众多系统级功能单元的优势，在不减少功能的前提下有效降低了硬件成本，系统操控简便。
关键词：单片机恒温控制 模糊控制

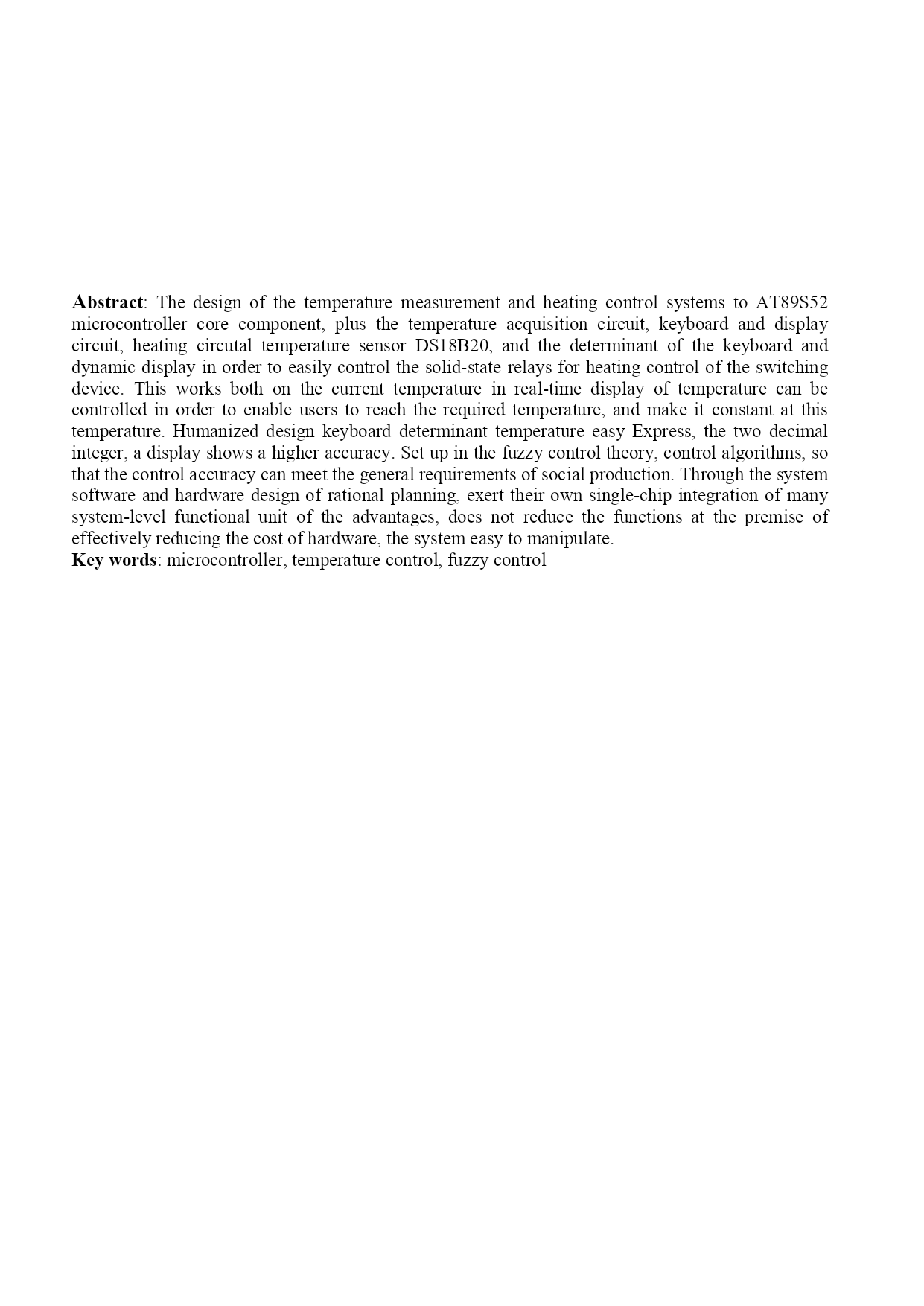

Abstract:ThedesignofthetemperaturemeasurementandheatingcontrolsystemstoAT89S52microcontrollercorecomponent,plusthetemperatureacquisitioncircuit,keyboardanddisplaycircuit,heatingcircutaltemperaturesensorDS18B20,andthedeterminantofthekeyboardanddynamicdisplayinordertoeasilycontrolthesolid-staterelaysforheatingcontroloftheswitchingdevice.Thisworksbothonthecurrenttemperatureinreal-timedisplayoftemperaturecanbecontrolledinordertoenableuserstoreachtherequiredtemperature,andmakeitconstantatthistemperature.HumanizeddesignkeyboarddeterminanttemperatureeasyExpress,thetwodecimalinteger,adisplayshowsahigheraccuracy.Setupinthefuzzycontroltheory,controlalgorithms,sothatthecontrolaccuracycanmeetthegeneralrequirementsofsocialproduction.Throughthesystemsoftwareandhardwaredesignofrationalplanning,exerttheirownsingle-chipintegrationofmanysystem-levelfunctionalunitoftheadvantages,doesnotreducethefunctionsatthepremiseofeffectivelyreducingthecostofhardware,thesystemeasytomanipulate.Keywords:microcontroller,temperaturecontrol,fuzzycontrol

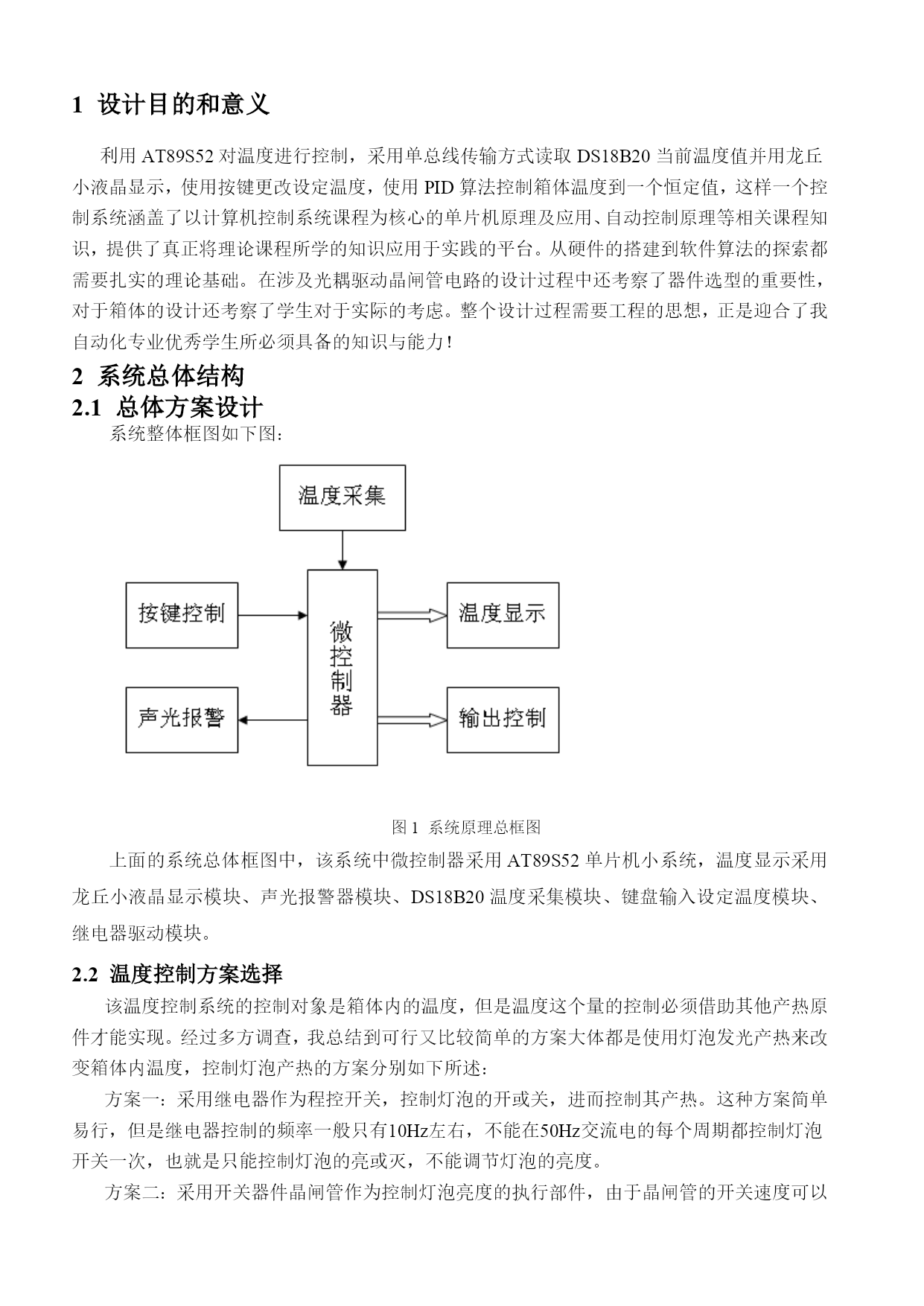

1设计目的和意义
利用AT89S52对温度进行控制，采用单总线传输方式读取DS18B20当前温度值并用龙丘小液晶显示，使用按键更改设定温度，使用PID算法控制箱体温度到一个恒定值，这样一个控制系统涵盖了以计算机控制系
