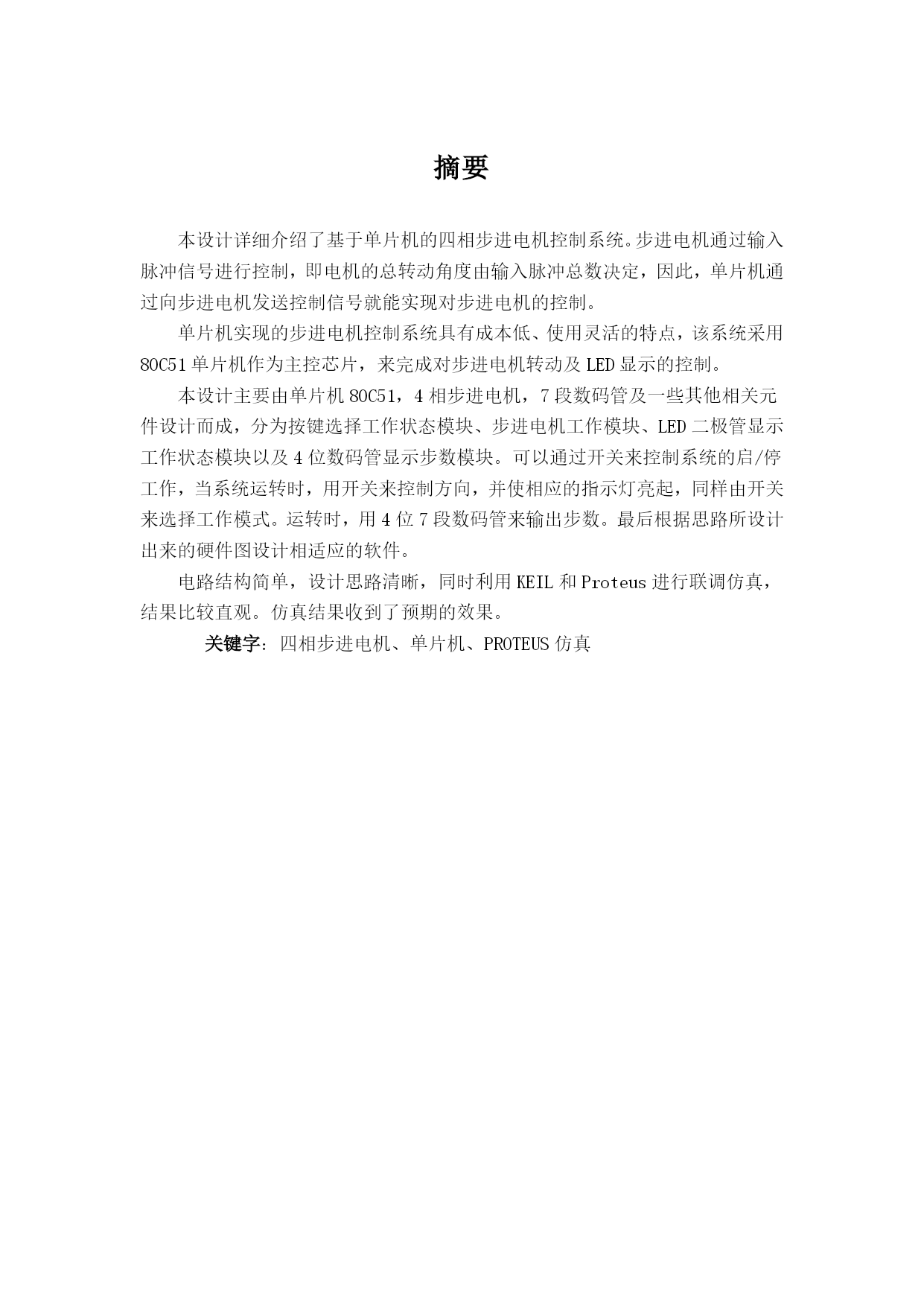

摘要
本设计详细介绍了基于单片机的四相步进电机控制系统。步进电机通过输入脉冲信号进行控制，即电机的总转动角度由输入脉冲总数决定，因此，单片机通过向步进电机发送控制信号就能实现对步进电机的控制。
单片机实现的步进电机控制系统具有成本低、使用灵活的特点，该系统采用80C51单片机作为主控芯片，来完成对步进电机转动及LED显示的控制。
本设计主要由单片机80C51，4相步进电机，7段数码管及一些其他相关元件设计而成，分为按键选择工作状态模块、步进电机工作模块、LED二极管显示工作状态模块以及4位数码管显示步数模块。可以通过开关来控制系统的启/停工作，当系统运转时，用开关来控制方向，并使相应的指示灯亮起，同样由开关来选择工作模式。运转时，用4位7段数码管来输出步数。最后根据思路所设计出来的硬件图设计相适应的软件。
电路结构简单，设计思路清晰，同时利用KEIL和Proteus进行联调仿真，结果比较直观。仿真结果收到了预期的效果。
关键字：四相步进电机、单片机、PROTEUS仿真

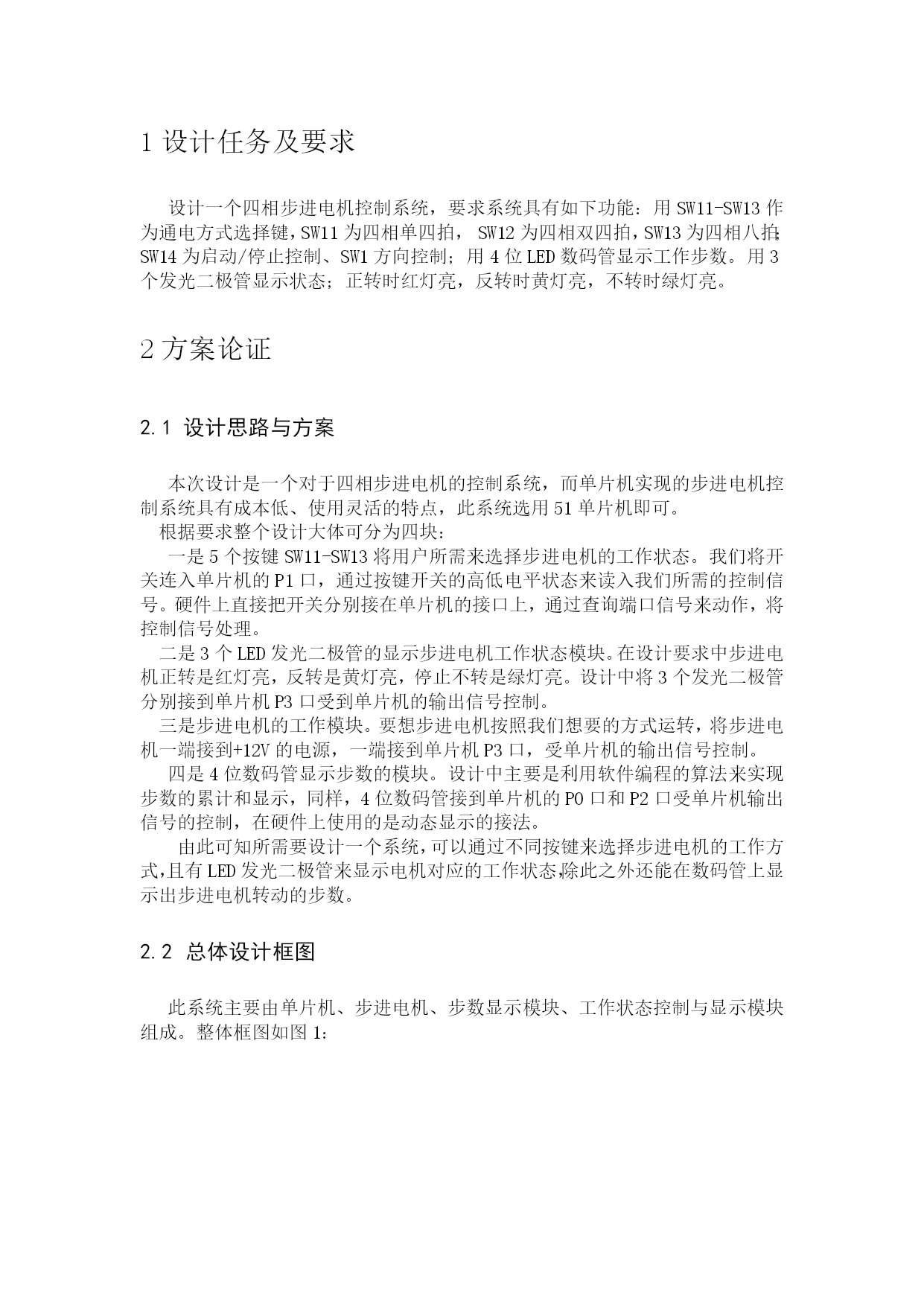

1设计任务及要求
设计一个四相步进电机控制系统，要求系统具有如下功能：用SW11-SW13作为通电方式选择键，SW11为四相单四拍，SW12为四相双四拍，SW13为四相八拍；SW14为启动/停止控制、SW1方向控制；用4位LED数码管显示工作步数。用3个发光二极管显示状态；正转时红灯亮，反转时黄灯亮，不转时绿灯亮。
2方案论证
2.1设计思路与方案
本次设计是一个对于四相步进电机的控制系统，而单片机实现的步进电机控制系统具有成本低、使用灵活的特点，此系统选用51单片机即可。
根据要求整个设计大体可分为四块：
一是5个按键SW11-SW13将用户所需来选择步进电机的工作状态。我们将开关连入单片机的P1口，通过按键开关的高低电平状态来读入我们所需的控制信号。硬件上直接把开关分别接在单片机的接口上，通过查询端口信号来动作，将控制信号处理。
二是3个LED发光二极管的显示步进电机工作状态模块。在设计要求中步进电机正转是红灯亮，反转是黄灯亮，停止不转是绿灯亮。设计中将3个发光二极管分别接到单片机P3口受到单片机的输出信号控制。
三是步进电机的工作模块。要想步进电机按照我们想要的方式运转，将步进电机一端接到+12V的电源，一端接到单片机P3口，受单片机的输出信号控制。
四是4位数码管显示步数的模块。设计中主要是利用软件编程的算法来实现步数的累计和显示，同样，4位数码管接到单片机的P0口和P2口受单片机输出信号的控制，在硬件上使用的是动态显示的接法。
由此可知所需要设计一个系统，可以通过不同按键来选择步进电机的工作方式，且有LED发光二极管来显示电机对应的工作状态，除此之外还能在数码管上显示出步进电机转动的步数。
2.2总体设计框图
此系统主要由单片机、步进电机、步数显示模块、工作状态控制与显示模块组成。整体框图如图1：

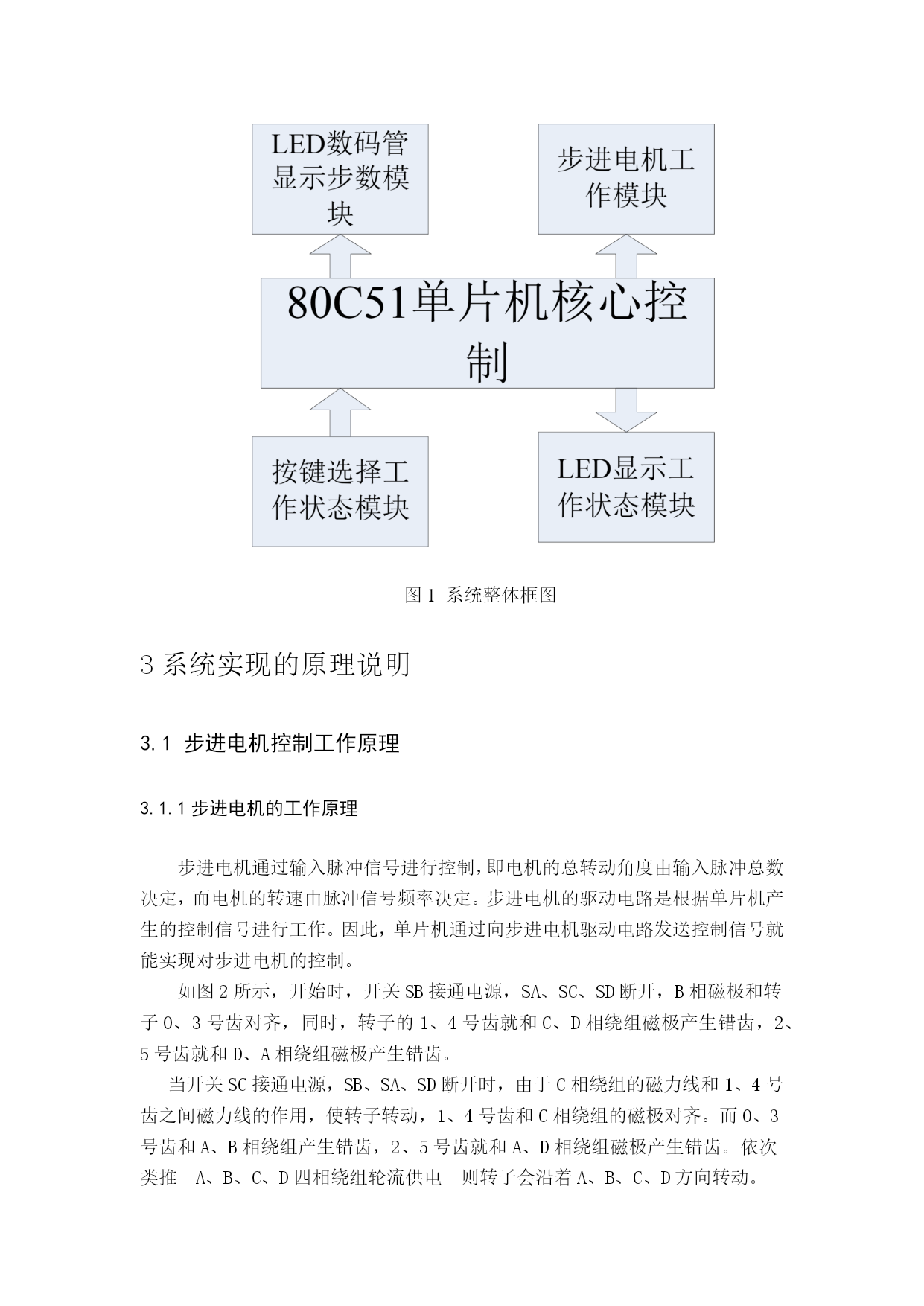

图1系统整体框图
3系统实现的原理说明
3.1步进电机控制工作原理
3.1.1步进电机的工作原理
步进电机通过输入脉冲信号进行控制，即电机的总转动角度由输入脉冲总数决定，而电机的转速由脉冲信号频率决定。步进电机的驱动电路是根据单片机产生的控制信号进行工作。因此，单片机通过向步进电机驱动电路发送控制信号就能实现对步进电机的控制。
如图2所示，开始时，开关SB接通电源，SA、SC、SD断开，B相磁极和转子0、3号齿对齐，同时，转子的1、4号齿就和C、D相绕组磁极产生错齿，2、5号齿就和D、A相绕组磁极产生错齿。
当开关SC接通电源，SB、SA、SD断开时，由于C相绕组的磁力线和1、4号齿之间磁力线的作用，使转子转动，1、4号齿和C相绕组的磁极对齐。而0、3号齿和A、B相绕组产生错齿，2、5号齿就和A、D相绕组磁极产生错齿。依次类推A、B、C、D四相绕组轮流供电则转子会沿着A、B、C、D方向转动。
四相步进电机按照通电顺序的不同，可分为单四拍、双四拍、八拍三种工作方式。单四拍与双四拍的步距角相等，但单四拍的转动力矩小。八拍工作方式的步距角是单四拍与双四拍的一半，因此，八拍工作方式既可以保持较高的转动力矩又可以提高控制精度。

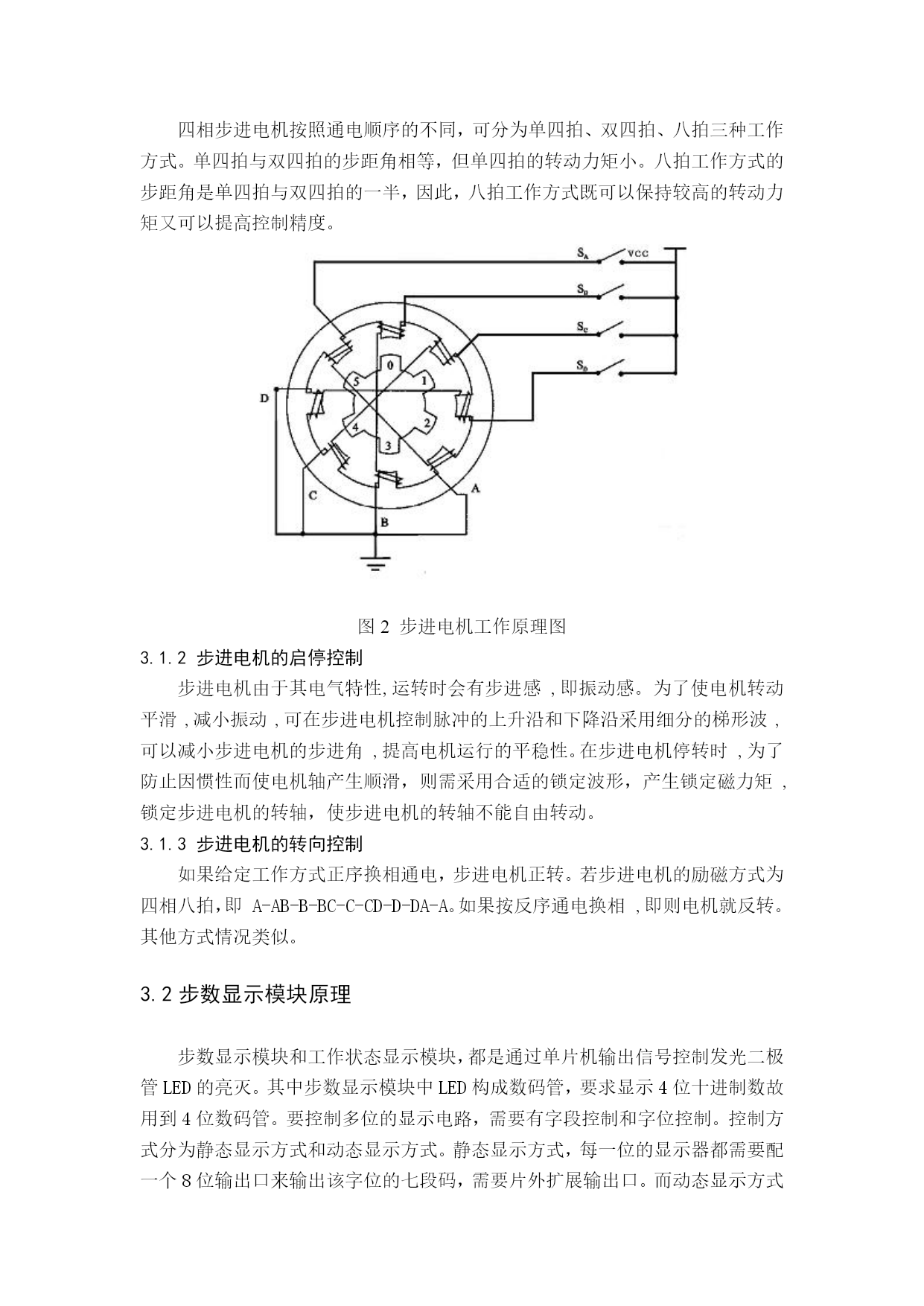

图2步进电机工作原理图
3.1.2步进电机的启停控制
步进电机由于其电气特性,运转时会有步进感,即振动感。为了使电机转动平滑,减小振动,可在步进电机控制脉冲的上升沿和下降沿采用细分的梯形波,可以减小步进电机的步进角,提高电机运行的平稳性。在步进电机停转时,为了防止因惯性而使电机轴产生顺滑，则需采用合适的锁定波形，产生锁定磁力矩,锁定步进电机的转轴，使步进电机的转轴不能自由转动。
3.1.3步进电机的转向控制
如果给定工作方式正序换相通电，步进电机正转。若
