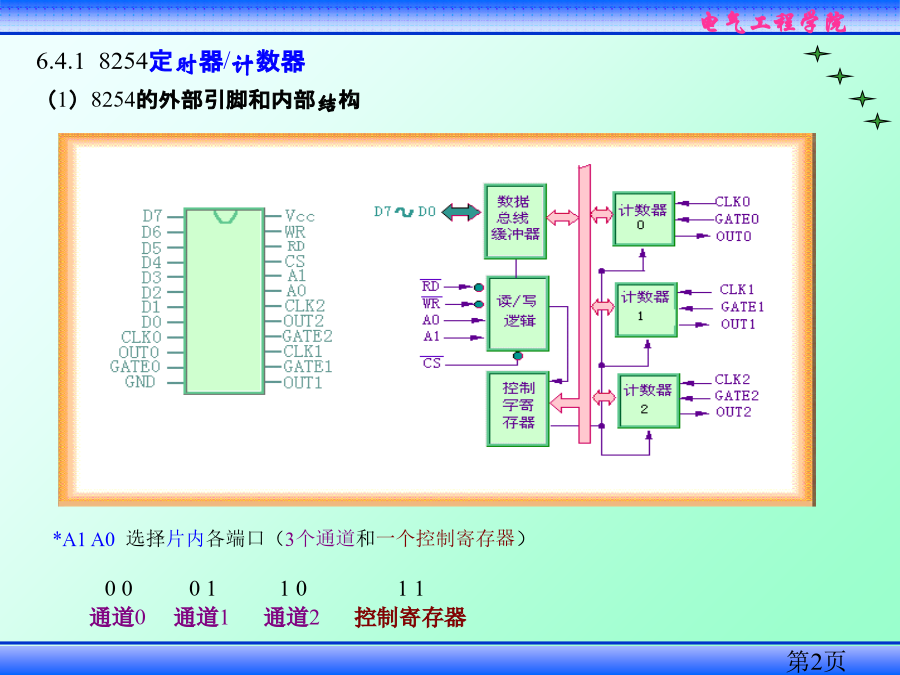

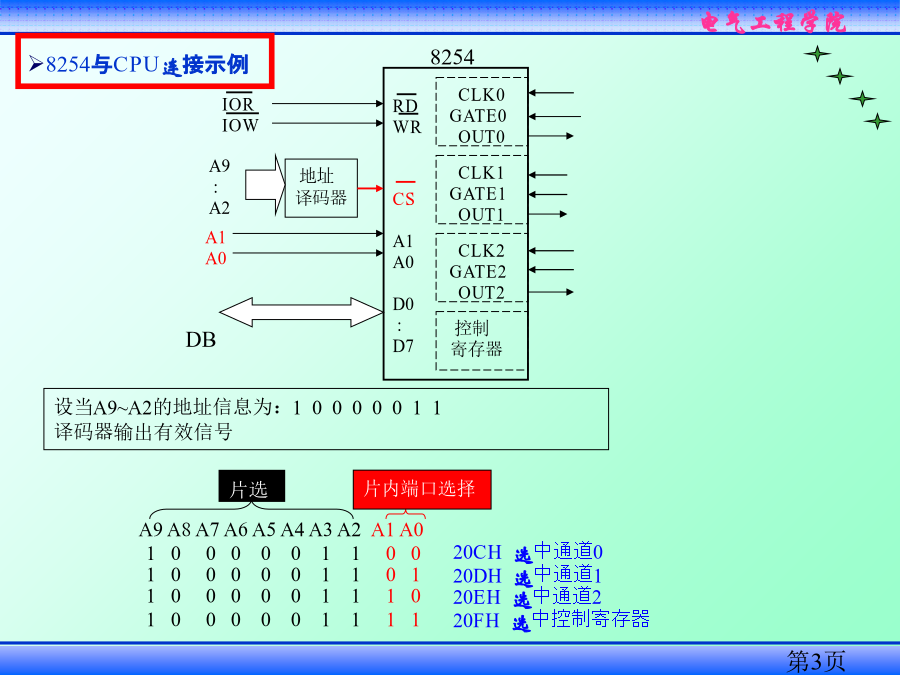

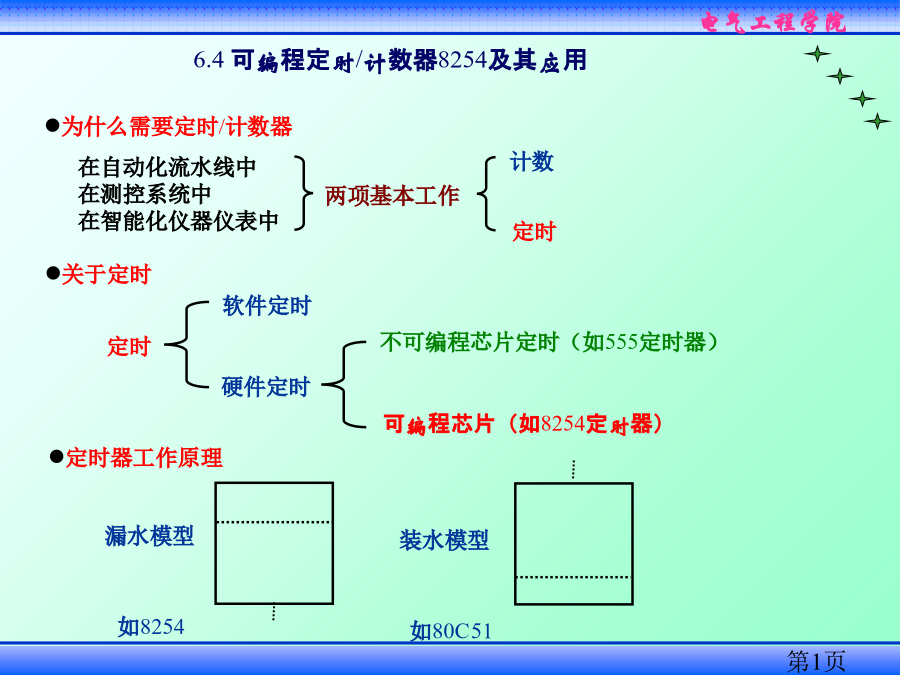

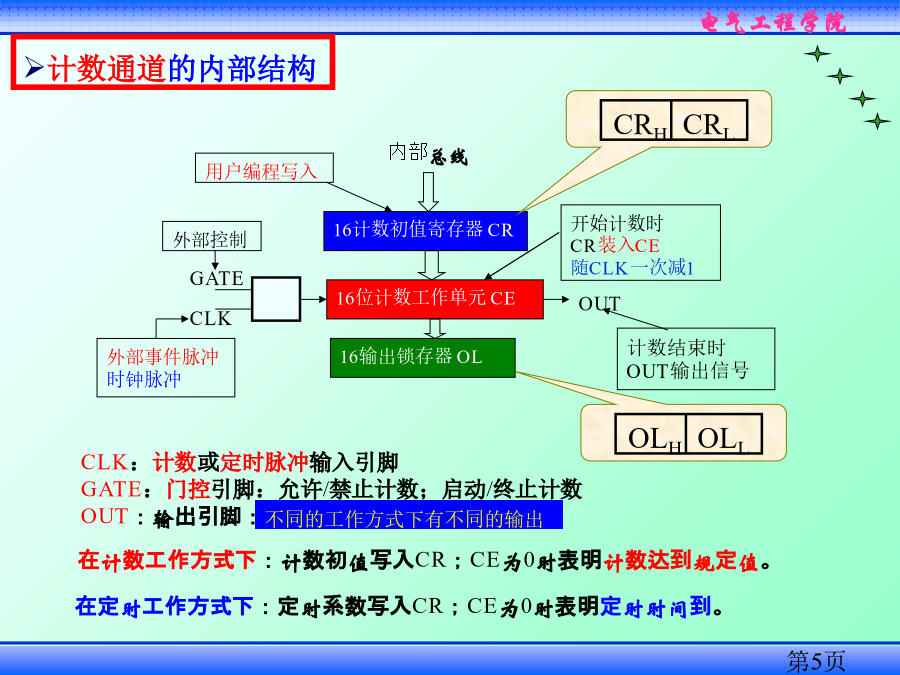

6.4可编程定时/计数器8254及其应用6.4.18254定时器/计数器8254与CPU连接示例基本计数工作原理：在计数工作方式下：计数初值写入CR；CE为0时表明计数达到规定值。（2）8254的工作方式
8254的基本计数工作方式和基本定时工作方式是基础，在这两种基本方式下，可以演绎出6种工作方式。*GATE=0，暂停计数；GATE=1，继续计数
*计数过程中可以写入新的计数初值，从写入后的下一个脉冲开始，以新
的初值进行计数2）方式1硬件可触发单稳3）方式2分频器（N分频方式，频率发生器）
基本功能：输出频率固定的脉冲（控制输出信号的高/低电平的比例。）
工作特点：
*控制字写入后，OUT以高电平为初始电平。计数器减到1时，OUT输出一个宽度
为一个CLK的负脉冲。
*OUT输出的脉冲串，以N—1个CLK脉冲为高电平，以一个CLK脉冲为低电平。
实际上，OUT输出的脉冲频率为CLK脉冲的N分频。
*GATE门控：为高，计数器工作；为低，暂停工作。该波形图叙述了3种情况：
*1GATE=1，OUT持续输出分频脉冲串（高电平为N-1，低电平为1）
*2分频过程中，GATE=0，暂停工作,OUT变为高电平；=1，继续工作,重新计数
*3GATE=1，工作过程中改写N，CE要把本次的计数初值减到0，才开始新一轮分频工作。4）方式3方波发生器
基本功能：基本上与方式2相同，只是OUT输出的是完全对称方波
或基本对称的连续方波。
工作特点：若N为偶数，则输出脉冲的高、低电平持续时间相同；
若为奇，则高电平持续时间为（N+1）/2，低电平持续时间为（N-1）/2。5）方式4软件触发选通
基本功能：单脉冲发生器，以装入计数初值来启动计数器开始工作。
工作特点：
*无重装初值功能
*装入控制字后，OUT的初始电平仍为高。
*装入计数初值后，计数器开始倒数计数，到0后OUT输出一个负脉冲（宽度为一个CLK），然后又恢复为高电平，直到装入下一个计数初值来启动新一轮计数。
*通常用它来作为负选通信号6）方式5硬件触发的选通信号发生器
基本功能：以外部GATE信号来启动计数器开始工作，OUT输出宽度为一个
CLK的负脉冲。
工作特点：
*装入控制字后，OUT的初始电平为高。
*装入计数初值后，必须等GATE引脚输入一个上升边后，计数器才开始倒数计数，到0后OUT输出一个负脉冲，宽度为一个CLK脉冲——通常用它来作为负选通信号，然后又恢复为高电平，直到装入下一个计数初值来启动新一轮计数。工作方式小结（3）8254编程
*8254有3个通道，即3个定时器/计数器单元,选择哪个通道？
*每一个定时器/计数器又有6种工作方式，如何确定工作方式？
*每一种方式下又必须写入计数初值，怎么送？
*在某些情况下需要读出计数器的余值或计数器的状态，怎么读？*命令字和状态字
两个命令字：计数器锁存命令字和读回命令字控制字锁存命令字读回命令字例:要读通道0的状态和余值,设8254的地址为20CH、20DH、20EH、20FH编程方法及示例MOVDX，20CH；取通道0地址
MOVAL，64H；取通道0计数初值
OUTDX，AL；计数初值送入通道0
;到此，随着CLK0引脚上的脉冲输入,初值进入CE，开始计数。初始化编程通道安排：
通道1：工作在方式3下，输出频率为1000Hz的方波（周期为1ms），作为
通道2的时钟脉冲。
通道2：工作在方式0，对周期为1ms的脉冲计数，计满1000次，OUT2输
出高电平，表明1秒定时到。
IN指令产生IOR；OUT产生IOW8254的4个端口地址：
T0：40H
T1：41H
T2：42H
控制寄存器：43H如要求扬声器发出频率为600Hz的声音，则：
AX=1.19318×106÷600=1988.6D=7C5HAH=07HAL=C5H
SPEAKOFFPROC；扬声器关子程序
PUSHAX
INAL，61H
ANDAL，0FCH；D1D0＝PB1PB0＝00B，其他位不变
OUT61H，AL；直接控制闭音
POPAX
RET
SPEAKOFFENDP以计时单位表达的时间例如：DL=1，实际上是1x55ms=55ms
DL=90，即为90x55=
4950ms=5s此课件下载可自行编辑修改，供参考！
