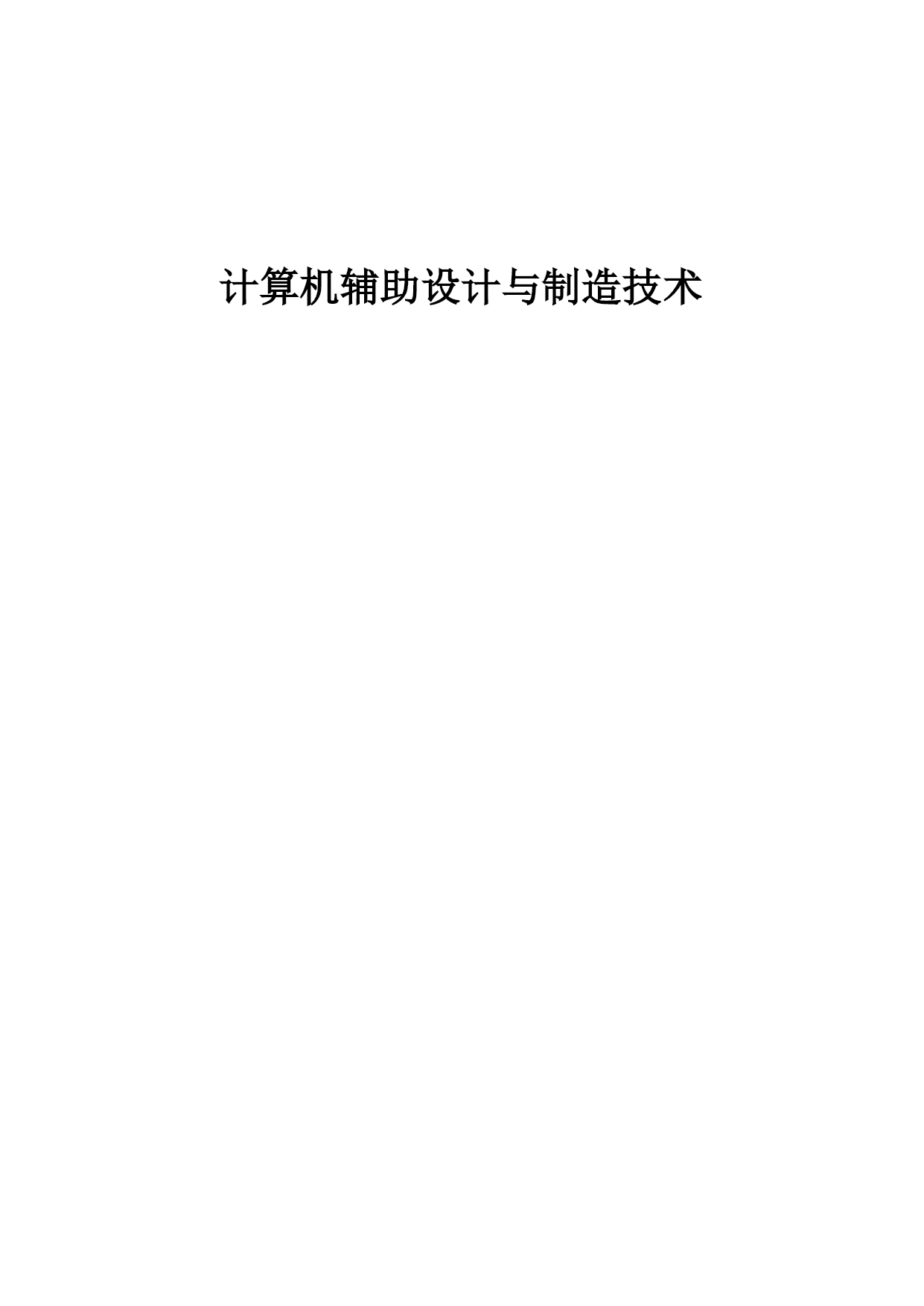

计算机辅助设计与制造技术

CAD基本理论
、CAD/CAM技术理论基础

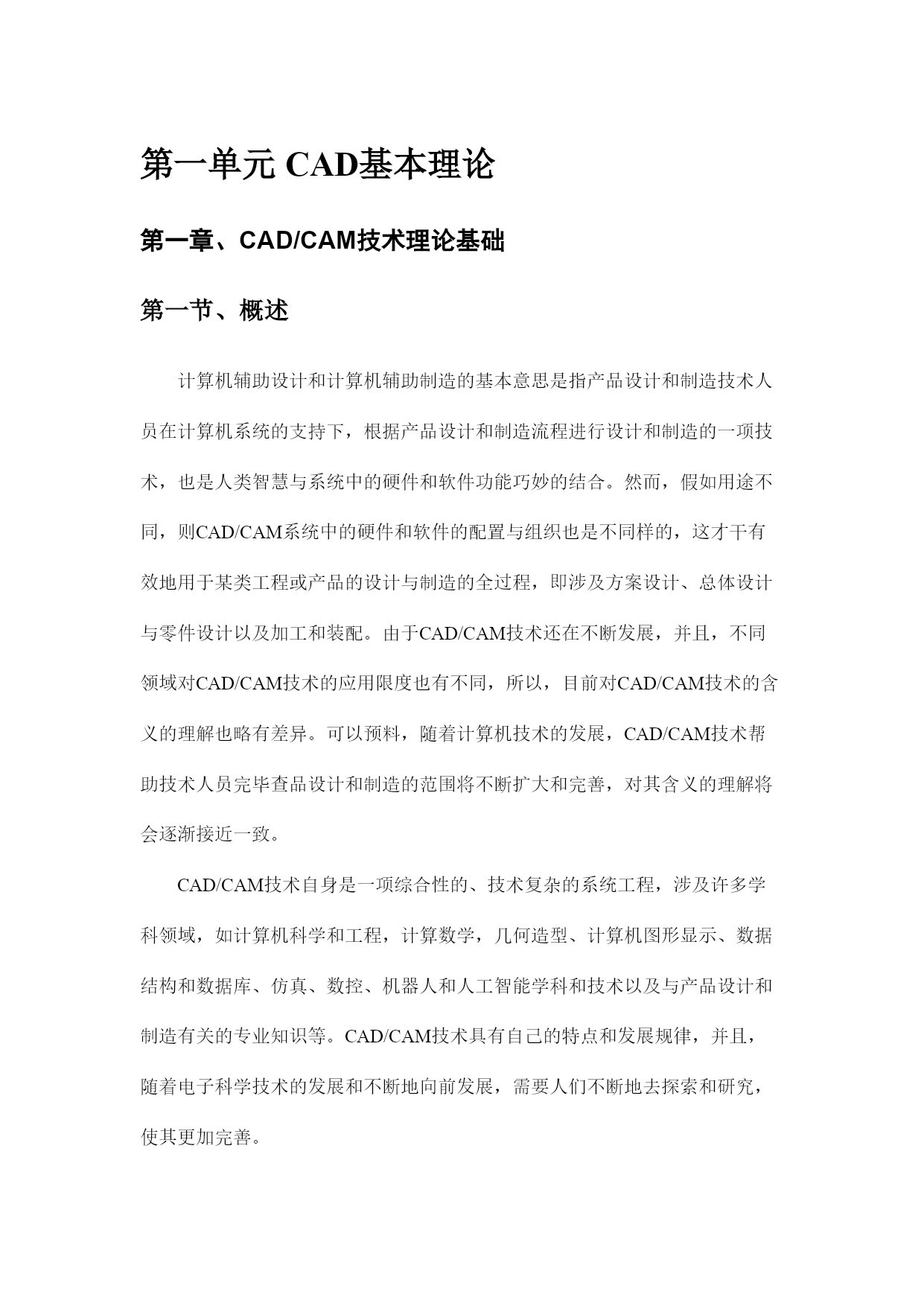

、概述
计算机辅助设计和计算机辅助制造的基本意思是指产品设计和制造技术人员在计算机系统的支持下，根据产品设计和制造流程进行设计和制造的一项技术，也是人类智慧与系统中的硬件和软件功能巧妙的结合。然而，假如用途不同，则CAD/CAM系统中的硬件和软件的配置与组织也是不同样的，这才干有效地用于某类工程或产品的设计与制造的全过程，即涉及方案设计、总体设计与零件设计以及加工和装配。由于CAD/CAM技术还在不断发展，并且，不同领域对CAD/CAM技术的应用限度也有不同，所以，目前对CAD/CAM技术的含义的理解也略有差异。可以预料，随着计算机技术的发展，CAD/CAM技术帮助技术人员完毕查品设计和制造的范围将不断扩大和完善，对其含义的理解将会逐渐接近一致。
CAD/CAM技术自身是一项综合性的、技术复杂的系统工程，涉及许多学科领域，如计算机科学和工程，计算数学，几何造型、计算机图形显示、数据结构和数据库、仿真、数控、机器人和人工智能学科和技术以及与产品设计和制造有关的专业知识等。CAD/CAM技术具有自己的特点和发展规律，并且，随着电子科学技术的发展和不断地向前发展，需要人们不断地去探索和研究，使其更加完善。

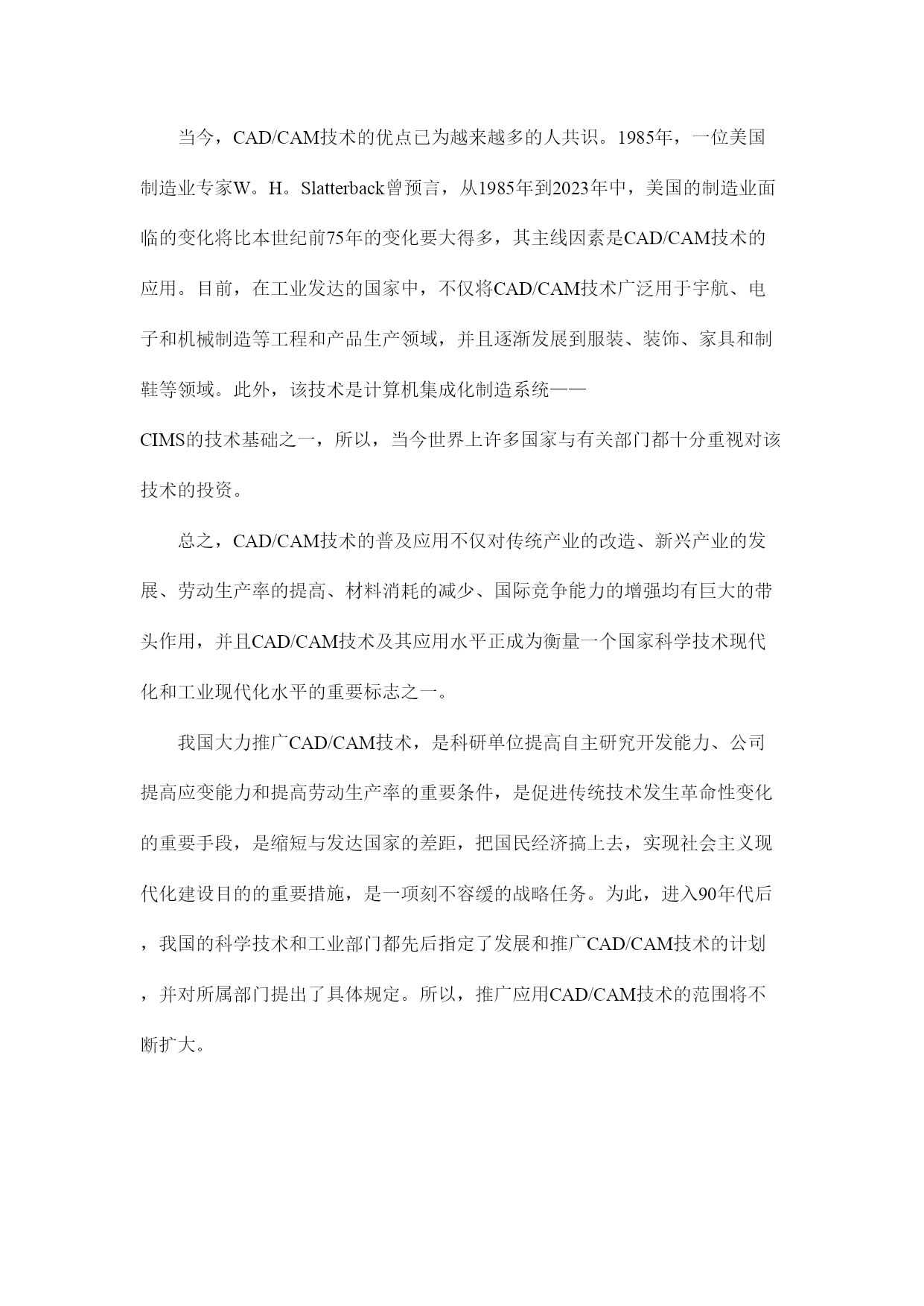

当今，CAD/CAM技术的优点已为越来越多的人共识。1985年，一位美国制造业专家W。H。Slatterback曾预言，从1985年到2023年中，美国的制造业面临的变化将比本世纪前75年的变化要大得多，其主线因素是CAD/CAM技术的应用。目前，在工业发达的国家中，不仅将CAD/CAM技术广泛用于宇航、电子和机械制造等工程和产品生产领域，并且逐渐发展到服装、装饰、家具和制鞋等领域。此外，该技术是计算机集成化制造系统——CIMS的技术基础之一，所以，当今世界上许多国家与有关部门都十分重视对该技术的投资。
总之，CAD/CAM技术的普及应用不仅对传统产业的改造、新兴产业的发展、劳动生产率的提高、材料消耗的减少、国际竞争能力的增强均有巨大的带头作用，并且CAD/CAM技术及其应用水平正成为衡量一个国家科学技术现代化和工业现代化水平的重要标志之一。
我国大力推广CAD/CAM技术，是科研单位提高自主研究开发能力、公司提高应变能力和提高劳动生产率的重要条件，是促进传统技术发生革命性变化的重要手段，是缩短与发达国家的差距，把国民经济搞上去，实现社会主义现代化建设目的的重要措施，是一项刻不容缓的战略任务。为此，进入90年代后，我国的科学技术和工业部门都先后指定了发展和推广CAD/CAM技术的计划，并对所属部门提出了具体规定。所以，推广应用CAD/CAM技术的范围将不断扩大。

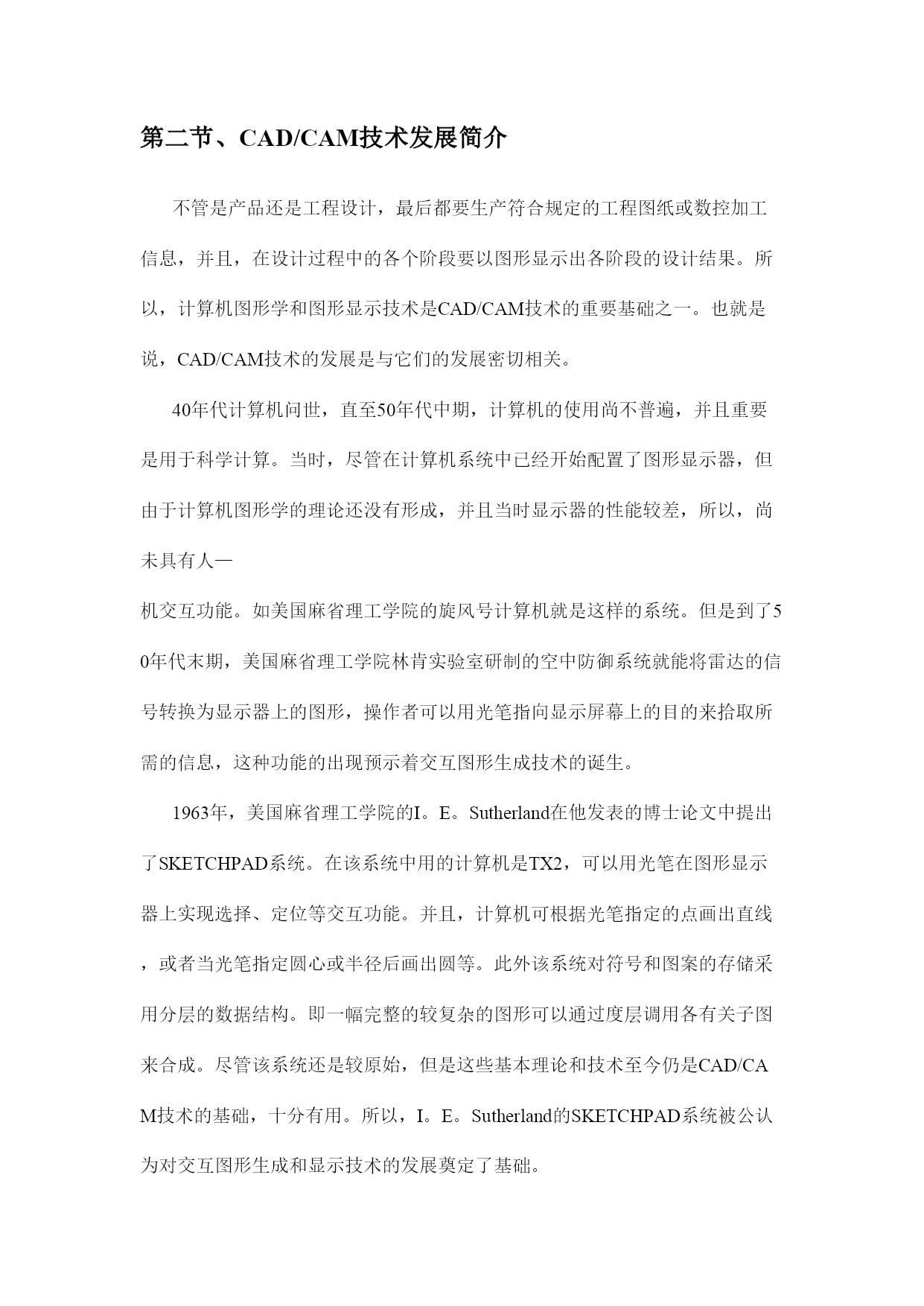

、CAD/CAM技术发展简介
不管是产品还是工程设计，最后都要生产符合规定的工程图纸或数控加工信息，并且，在设计过程中的各个阶段要以图形显示出各阶段的设计结果。所以，计算机图形学和图形显示技术是CAD/CAM技术的重要基础之一。也就是说，CAD/CAM技术的发展是与它们的发展密切相关。
40年代计算机问世，直至50年代中期，计算机的使用尚不普遍，并且重要是用于科学计算。当时，尽管在计算机系统中已经开始配置了图形显示器，但由于计算机图形学的理论还没有形成，并且当时显示器的性能较差，所以，尚未具有人—机交互功能。如美国麻省理工学院的旋风号计算机就是这样的系统。但是到了50年代末期，美国麻省理工学院林肯实验室研制的空中防御系统就能将雷达的信号转换为显示器上的图形，操作者可以用光笔指向显示屏幕上的目的来拾取所需的信息，这种功能的出现预示着交互图形生成技术的诞生。
1963年，美国麻省理工学院的I。E。Sutherland在他发表的博士论文中提出了SKETCHPAD系统。在该系统中用的计算机是TX2，可以用光笔在图形显示器上实现选择、定位等交互功能。并且，计算机可根据光笔指定的点画出直线，或者当光笔指定圆心或半径后画出圆等。此外该系统对符号和图案的存储采用分层的数据结构。即一幅完整的较复杂的图形可以通过度层调用各有关子图来合成。尽管该系统还是较原始，但是这些基本理论和技术至今仍是CAD/CAM技术的基础，十分有用。所以，I。E。Sutherland的SKETCHPAD系统被公认为对交互图形生成和显示技术的发展奠定了基础。

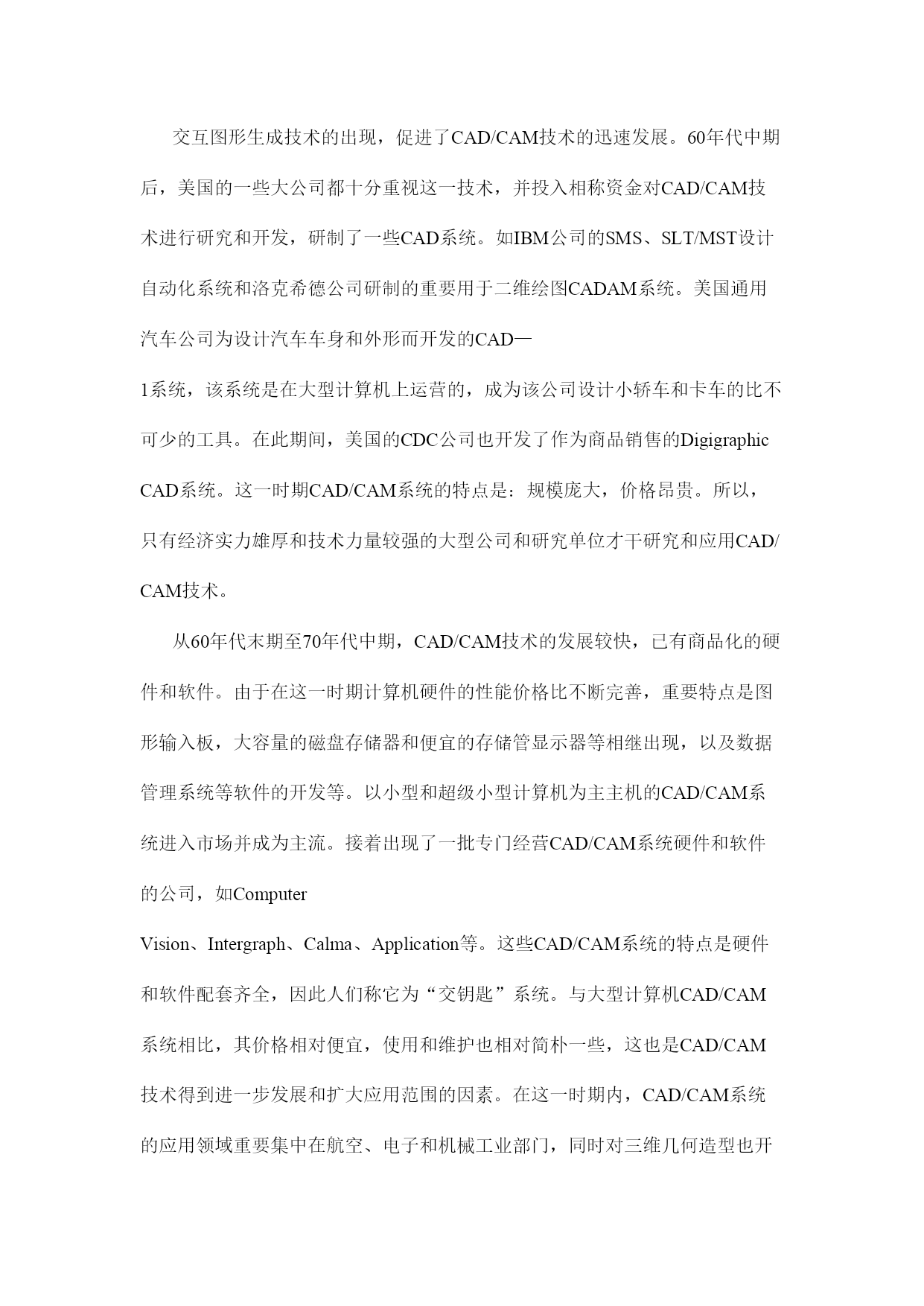

交互图形生成技术的出现，促进了CAD/CAM技术的迅速发展。60年代中期后，美国的一些大公司都十分重视这一技术，并投入相称资金对CAD/CAM技术进行研究和开发，研制了一些CAD系统。如IBM公司的SMS、SLT/MST设计自动化系统和洛克希德公司研制的重要用于二维绘图CADAM系统。美国通用汽车公司为设计汽车车身和外形而开发的CAD—1系统，该系统是在大型计算机上运营的
