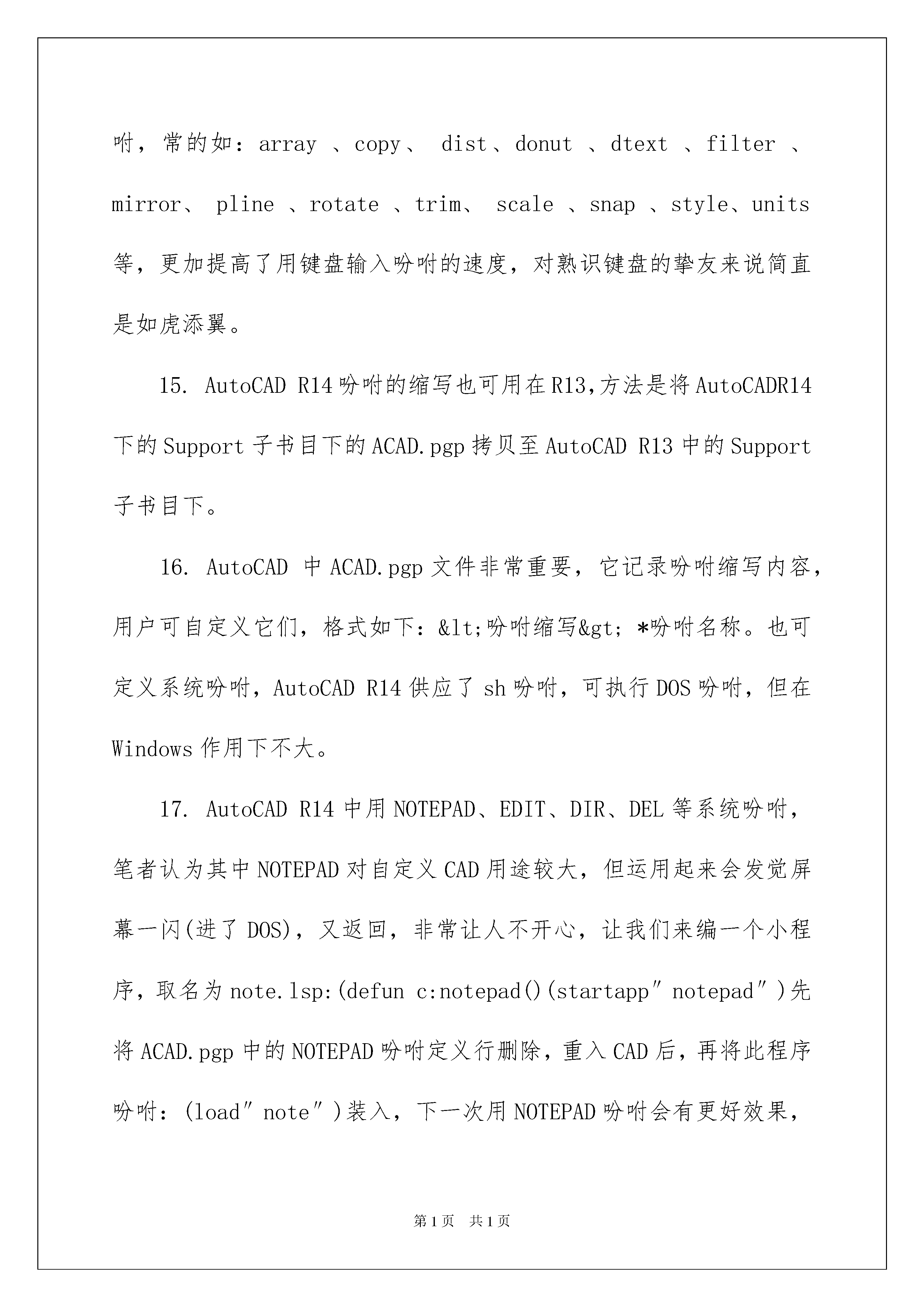

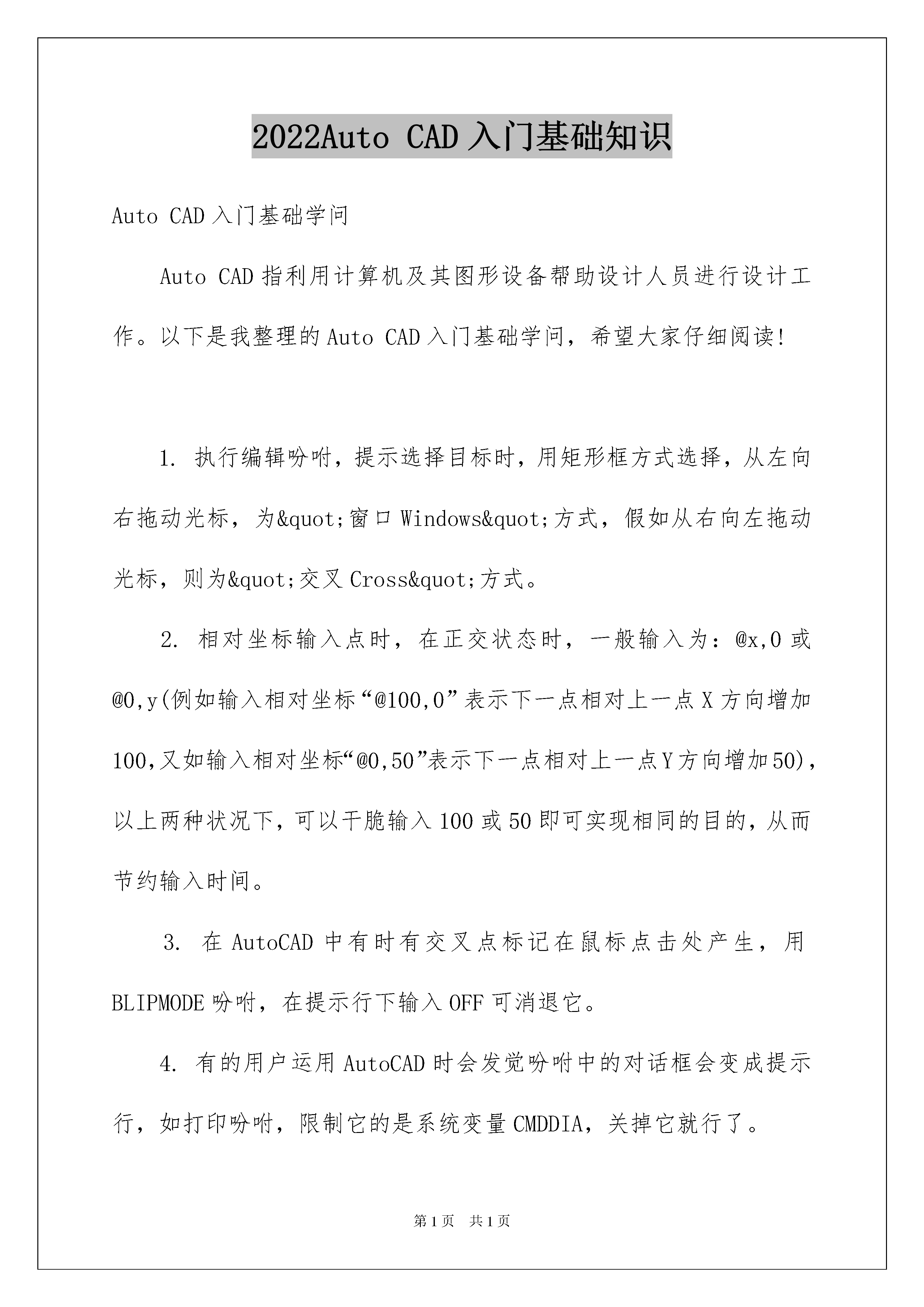

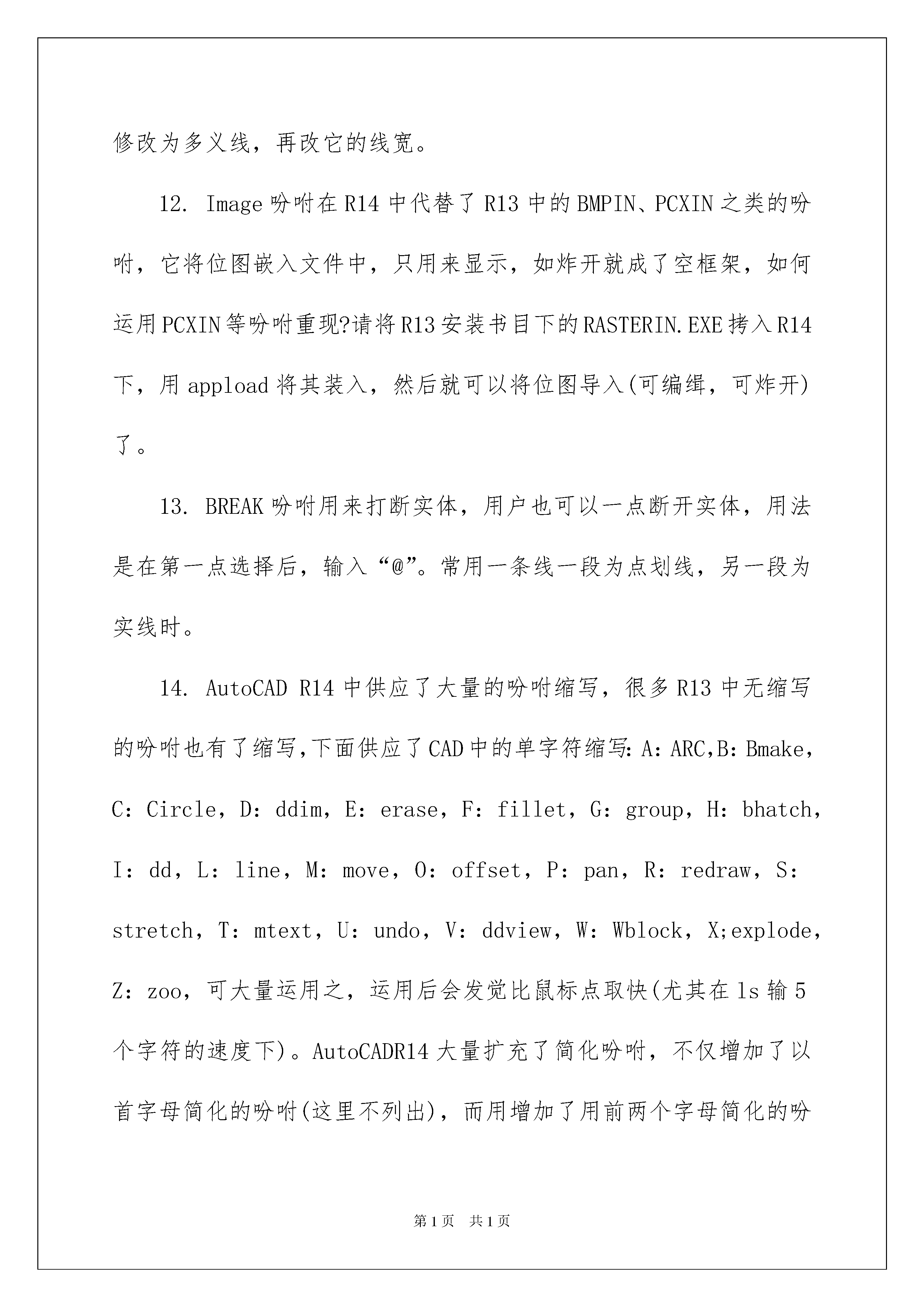

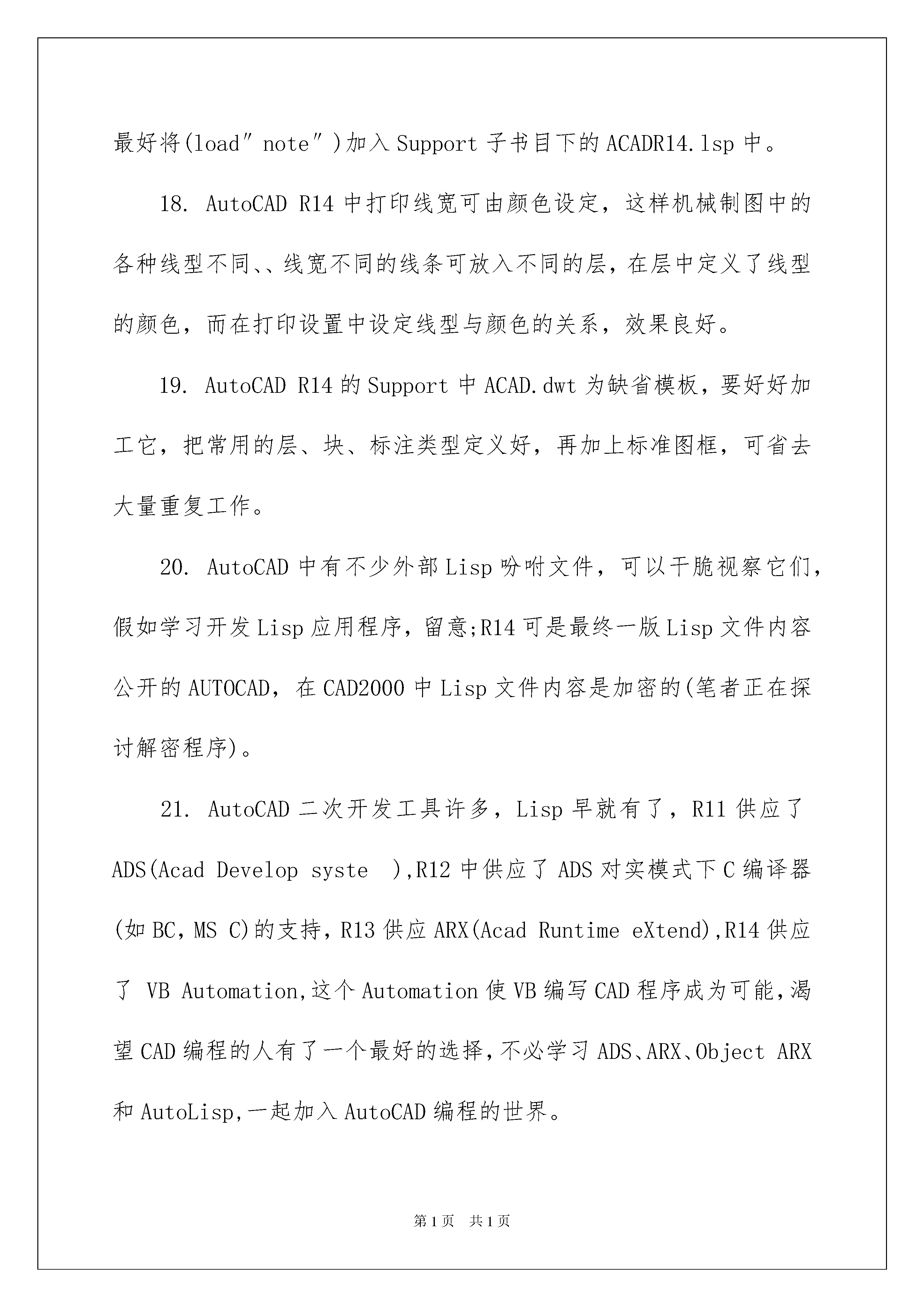

2022AutoCAD入门基础知识AutoCAD入门基础学问AutoCAD指利用计算机及其图形设备帮助设计人员进行设计工作。以下是我整理的AutoCAD入门基础学问，希望大家仔细阅读!1.执行编辑吩咐，提示选择目标时，用矩形框方式选择，从左向右拖动光标，为"窗口Windows"方式，假如从右向左拖动光标，则为"交叉Cross"方式。2.相对坐标输入点时，在正交状态时，一般输入为：@x,0或@0,y(例如输入相对坐标“@100,0”表示下一点相对上一点X方向增加100，又如输入相对坐标“@0,50”表示下一点相对上一点Y方向增加50)，以上两种状况下，可以干脆输入100或50即可实现相同的目的，从而节约输入时间。3.在AutoCAD中有时有交叉点标记在鼠标点击处产生，用BLIPMODE吩咐，在提示行下输入OFF可消退它。4.有的用户运用AutoCAD时会发觉吩咐中的对话框会变成提示行，如打印吩咐，限制它的是系统变量CMDDIA，关掉它就行了。5.椭圆吩咐生成的椭圆是以多义线还是以椭圆为实体的是由系统变量PELLIPSE确定，当其为1时，生成的椭圆是PLINE。6.CMDECHO变量确定了吩咐行回显是否产生，其在程序执行中应设为0。7.DIMSCALE确定了尺寸标注的比例，其值为整数，缺省为1，在图形有了肯定比例缩放时应最好将其改成为缩放比例。8.CAD的较高版本中供应了形位公差标注，但圆度及同轴度中的圆不够圆，其实，AutoCAD中常见符号定义都在AutoCAD安装书目下SUPPORT子书目下的gdt.shp文件中，其中2号和4号字符定义了圆形的形态，圆的弧度竟为127°，但不太好改正之(如改为90°更不好看)。9.空心汉字字形如运用AutoCADR14中的BONUS功能(肯定要完全安装AutoCAD，或自定义安装时选了它)，有一个TXTEXP吩咐，可将文本炸为线，对做立体字非常有用。10.AutoCADR14的BONUS中有一个ARCTEXT吩咐，可实现弧形文本输出，运用方法为先选圆弧，再输入文本内容，按OK。11.BONUS中有一个有用的吩咐，即MPEDIT，用它将多个线一齐修改为多义线，再改它的线宽。12.Image吩咐在R14中代替了R13中的BMPIN、PCXIN之类的吩咐，它将位图嵌入文件中，只用来显示，如炸开就成了空框架，如何运用PCXIN等吩咐重现?请将R13安装书目下的RASTERIN.EXE拷入R14下，用appload将其装入，然后就可以将位图导入(可编缉，可炸开)了。13.BREAK吩咐用来打断实体，用户也可以一点断开实体，用法是在第一点选择后，输入“@”。常用一条线一段为点划线，另一段为实线时。14.AutoCADR14中供应了大量的吩咐缩写，很多R13中无缩写的吩咐也有了缩写，下面供应了CAD中的单字符缩写：A：ARC，B：Bmake，C：Circle，D：ddim，E：erase，F：fillet，G：group，H：bhatch，I：dd，L：line，M：move，O：offset，P：pan，R：redraw，S：stretch，T：mtext，U：undo，V：ddview，W：Wblock，X;explode，Z：zoo，可大量运用之，运用后会发觉比鼠标点取快(尤其在ls输5个字符的速度下)。AutoCADR14大量扩充了简化吩咐，不仅增加了以首字母简化的吩咐(这里不列出)，而用增加了用前两个字母简化的吩咐，常的如：array、copy、dist、donut、dtext、filter、mirror、pline、rotate、trim、scale、snap、style、units等，更加提高了用键盘输入吩咐的速度，对熟识键盘的挚友来说简直是如虎添翼。15.AutoCADR14吩咐的缩写也可用在R13，方法是将AutoCADR14下的Support子书目下的ACAD.pgp拷贝至AutoCADR13中的Support子书目下。16.AutoCAD中ACAD.pgp文件非常重要，它记录吩咐缩写内容，用户可自定义它们，格式如下：<吩咐缩写>*吩咐名称。也可定义系统吩咐，AutoCADR14供应了sh吩咐，可执行DOS吩咐，但在Windows作用下不大。17.AutoCADR14中用NOTEPAD、EDIT、DIR、DEL等系统吩咐，笔者认为其中NOTEPAD对自定义CAD用途较大，但运用起来会发觉屏幕一闪(进了DOS)，又返回，非常让人不开心，让我们来编一个小程序，取名为note.lsp:(
