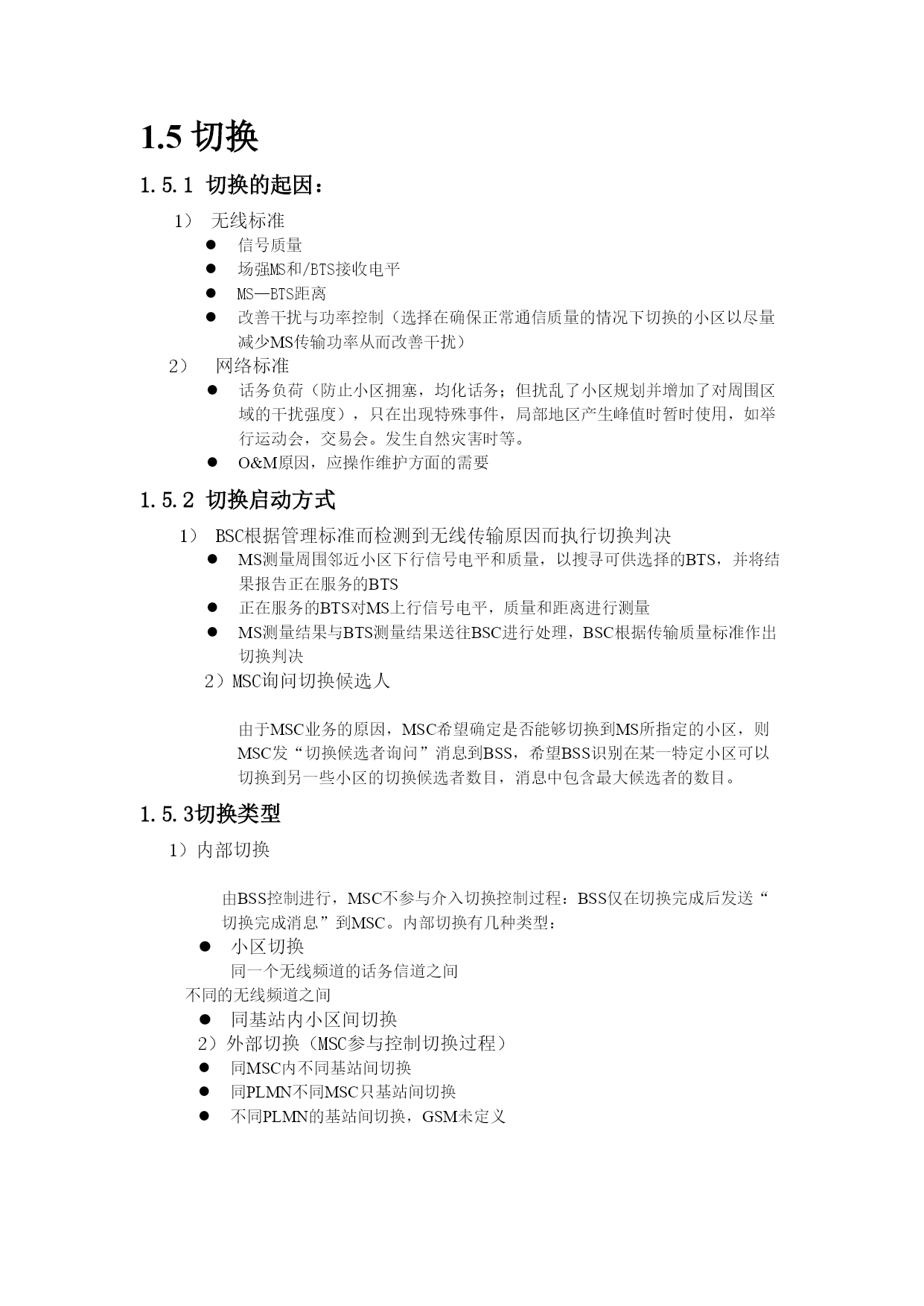

1.5切换
1.5.1切换的起因：
1）无线标准
信号质量
场强MS和/BTS接收电平
MS—BTS距离
改善干扰与功率控制（选择在确保正常通信质量的情况下切换的小区以尽量减少MS传输功率从而改善干扰）
2）网络标准
话务负荷（防止小区拥塞，均化话务；但扰乱了小区规划并增加了对周围区域的干扰强度），只在出现特殊事件，局部地区产生峰值时暂时使用，如举行运动会，交易会。发生自然灾害时等。
O&M原因，应操作维护方面的需要
1.5.2切换启动方式
1）BSC根据管理标准而检测到无线传输原因而执行切换判决
MS测量周围邻近小区下行信号电平和质量，以搜寻可供选择的BTS，并将结果报告正在服务的BTS
正在服务的BTS对MS上行信号电平，质量和距离进行测量
MS测量结果与BTS测量结果送往BSC进行处理，BSC根据传输质量标准作出切换判决
2）MSC询问切换候选人
由于MSC业务的原因，MSC希望确定是否能够切换到MS所指定的小区，则MSC发“切换候选者询问”消息到BSS，希望BSS识别在某一特定小区可以切换到另一些小区的切换候选者数目，消息中包含最大候选者的数目。
1.5.3切换类型
1）内部切换
由BSS控制进行，MSC不参与介入切换控制过程：BSS仅在切换完成后发送“切换完成消息”到MSC。内部切换有几种类型：
小区切换
同一个无线频道的话务信道之间
不同的无线频道之间
同基站内小区间切换
2）外部切换（MSC参与控制切换过程）
同MSC内不同基站间切换
同PLMN不同MSC只基站间切换
不同PLMN的基站间切换，GSM未定义

1.5.4控制流程（以BSS启动“切换请求指示”为例）

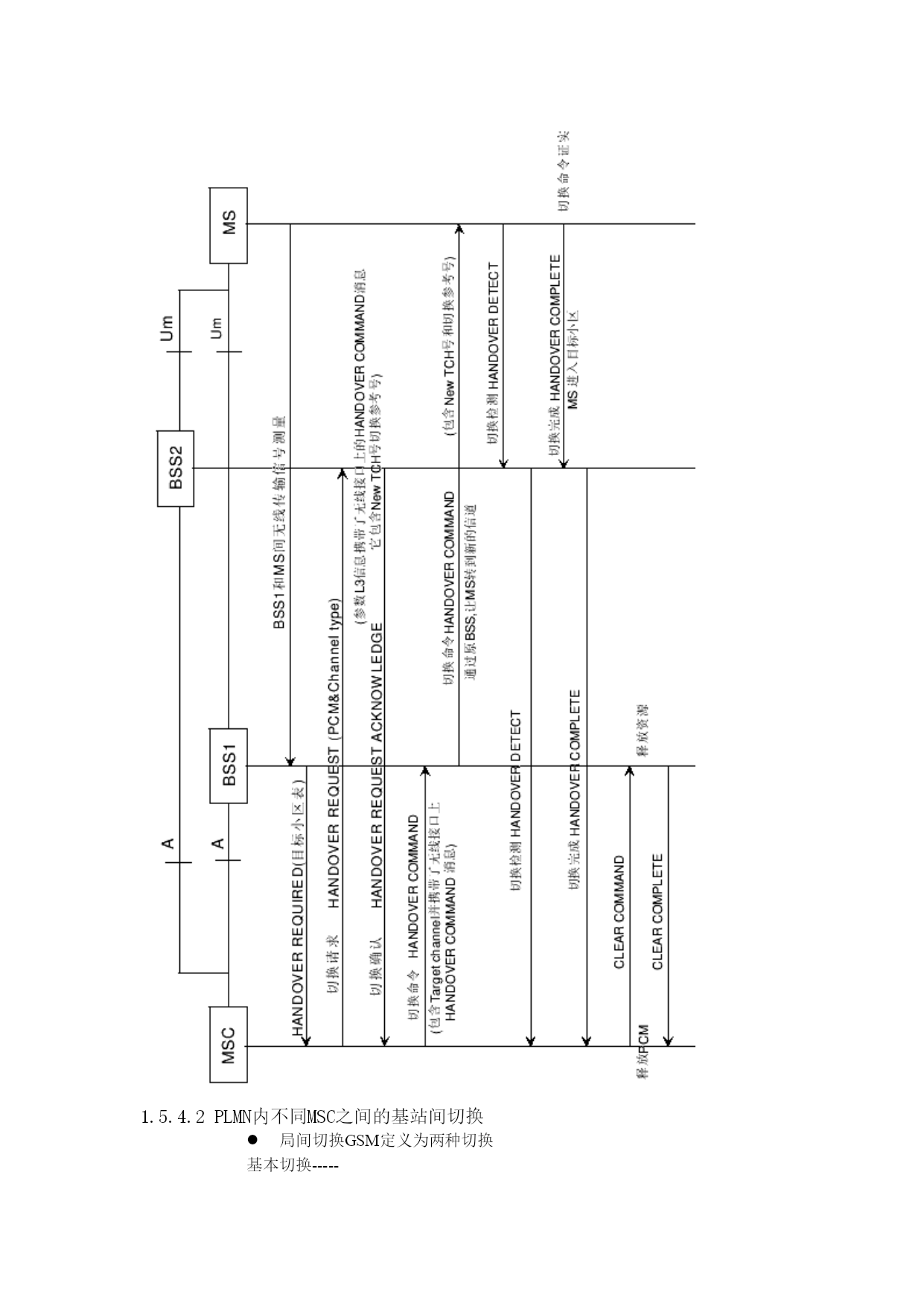

1.5.4.1同MSC基站间切换

1.5.4.2PLMN内不同MSC之间的基站间切换
局间切换GSM定义为两种切换
基本切换-----最初的MSC（MSCA）的移动用户MS需要切换到另一个MSC（MSCB）的基站去，MSCA主控这个切换。
后续切换-----同一个接续在基本切换之后，已在MSCB的MS又需切换到另一个MSC（MSCB）或重新返回到MSCA，这类切换处理谓之“后续切换”

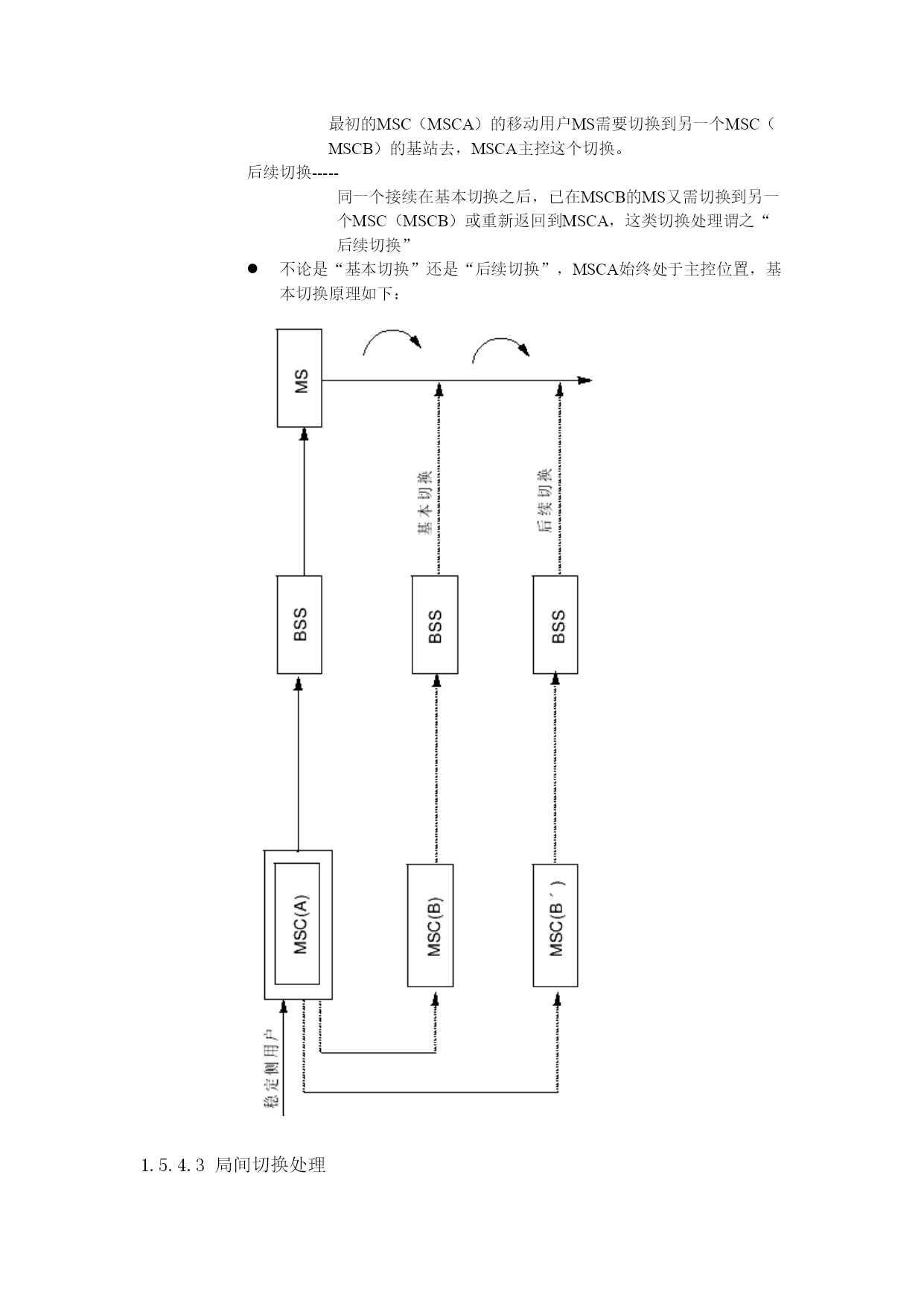

不论是“基本切换”还是“后续切换”，MSCA始终处于主控位置，基本切换原理如下：

1.5.4.3局间切换处理

小结：
本课介绍了切换的相关内容。学习本课后，应掌握切换的起因，切换的分类，对于各种切换所设计到的实体、每个实体在切换中的作用有一定的认识。

1.6短消息流程
短消息相关的网络实体：
SMS—GMSC：GatewayMSCforShortMessageService短消息关口MSC，能够直接从短消息中心接受短消息，能够从HLR获取路由信息和短消息信息，并将短消息传递给VMSC。
SMS—IWMSC：InterworkingMSCforShortMessageService,在PLMN内部能够接收短消息并提交给短消息中心。
1.6.1移动信息始发短消息的基本流程
对与手机来说，移动始发短消息和移动终结短消息是完全独立的两个过程，移动始发的短消息从手机接入系统开始，到收到短消息中心发来的发送成功为止。手机将短信发送给VMSC，VMSC根据短信中携带的短消息中心的标识号，将短消息提交给IWMSC，由IWMSC提交短信中心。
移动始发短消息可以分为以下几个过程：
接入和鉴权加密
发送短消息到短消息中心
短消息中心向手机报告发送结果
其中接入和鉴权加密的过程和移动用户主叫对应的过程一致。下图是移动始发短消息的流程图。

1.6.2移动终结短消息的基本流程
移动终结短消息的过程与移动用户被叫的过程类似，短消息中心将收到的短消息发送给SMS-GMSC，SMS-GMSC向HLR取得为发送短消息所必需的路由信息，然后将短信传送给短欣接收者所在的MSC，由MSC将短消息发送给手机。整个过程包括取路由信息，寻呼，接入和寻呼响应，鉴权加密，短消息传送，最后向短消息中兴报告接受结果，这个结果SMS-GMSC分别送HLR和短消息中心，由短消息中心回送始发短消息用户。下图为移动终结短消息的流程图。

1.6.3短消息案例
现象描述:
A地新建MSC,用户反映短消息收发有以下几种不成功情况：（所有手机均为A地本地手机,A地手机使用B地的短信中心)
本MSC内两个手机互相收发短消息，发方显示发送失败，但接收方能正常收到短消息；
本地MSC内手机向其他MSC内手机发送短消息，发方显示发送失败，但接收方能正常收到短消息；
其他MSC内手机向我MSC内手机发送短消息，发方显示发送成功，但接收方实际上收不到短消息。
处理过程
通过跟踪链路上的与短消息有关的消息，发现本MSC能够收到从短消息中心发过来的forwardshortmessage消息，但发出此消息的OPC并不是MTP目的信令点
