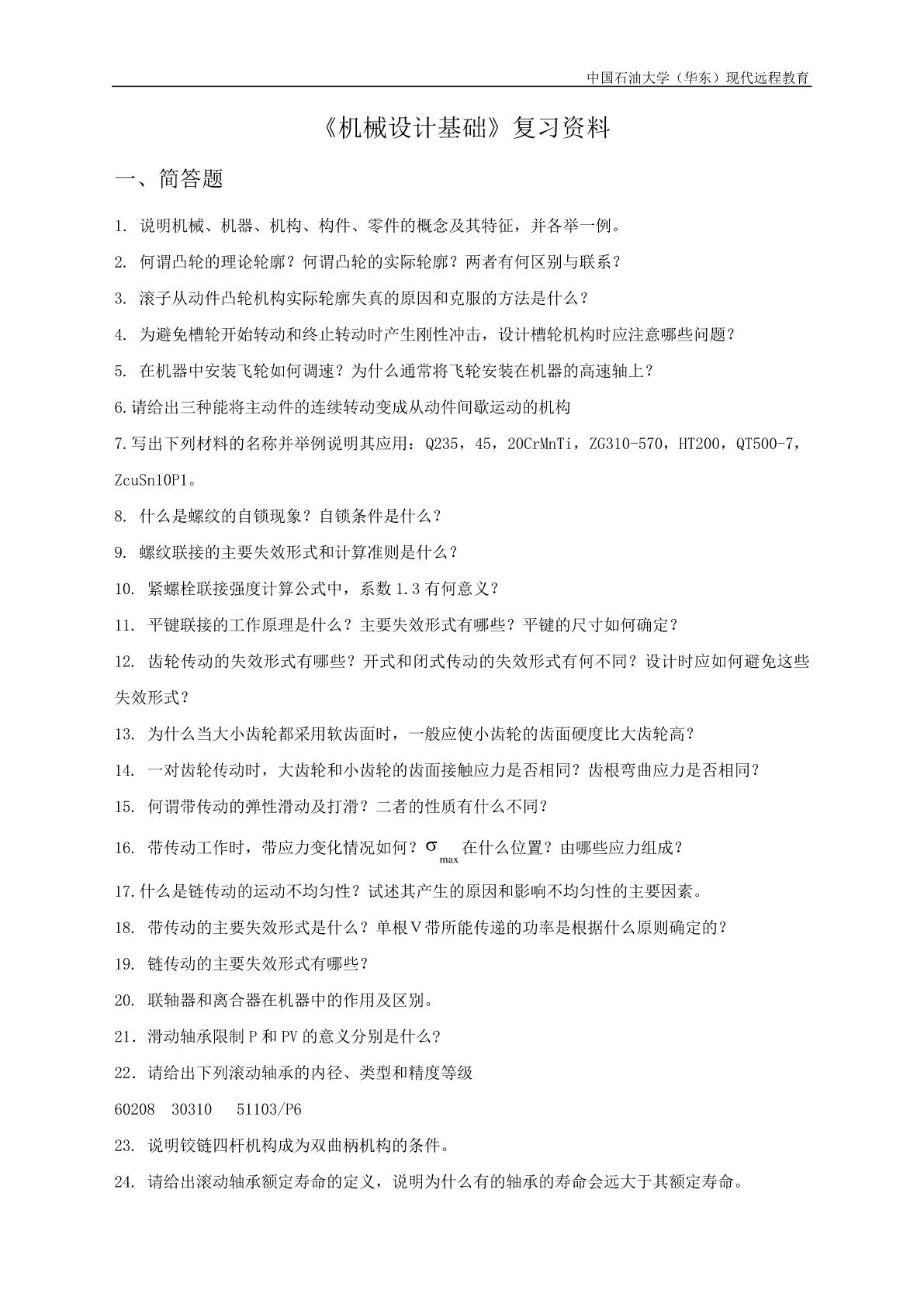

中国石油大学（华东）现代远程教育

《机械设计基础》复习资料

一、简答题

1.说明机械、机器、机构、构件、零件的概念及其特征，并各举一例。

2.何谓凸轮的理论轮廓？何谓凸轮的实际轮廓？两者有何区别与联系？

3.滚子从动件凸轮机构实际轮廓失真的原因和克服的方法是什么？

4.为避免槽轮开始转动和终止转动时产生刚性冲击，设计槽轮机构时应注意哪些问题？

5.在机器中安装飞轮如何调速？为什么通常将飞轮安装在机器的高速轴上？

6.请给出三种能将主动件的连续转动变成从动件间歇运动的机构

7.写出下列材料的名称并举例说明其应用：Q235，45，20CrMnTi，ZG310-570，HT200，QT500-7，

ZcuSn10P1。

8.什么是螺纹的自锁现象？自锁条件是什么？

9.螺纹联接的主要失效形式和计算准则是什么？

10.紧螺栓联接强度计算公式中，系数1.3有何意义？

11.平键联接的工作原理是什么？主要失效形式有哪些？平键的尺寸如何确定？

12.齿轮传动的失效形式有哪些？开式和闭式传动的失效形式有何不同？设计时应如何避免这些

失效形式？

13.为什么当大小齿轮都采用软齿面时，一般应使小齿轮的齿面硬度比大齿轮高？

14.一对齿轮传动时，大齿轮和小齿轮的齿面接触应力是否相同？齿根弯曲应力是否相同？

15.何谓带传动的弹性滑动及打滑？二者的性质有什么不同？

16.带传动工作时，带应力变化情况如何？在什么位置？由哪些应力组成？
max

17.什么是链传动的运动不均匀性？试述其产生的原因和影响不均匀性的主要因素。

18.带传动的主要失效形式是什么？单根Ｖ带所能传递的功率是根据什么原则确定的？

19.链传动的主要失效形式有哪些？

20.联轴器和离合器在机器中的作用及区别。

21．滑动轴承限制P和PV的意义分别是什么?

22．请给出下列滚动轴承的内径、类型和精度等级

602083031051103/P6

23.说明铰链四杆机构成为双曲柄机构的条件。

24.请给出滚动轴承额定寿命的定义，说明为什么有的轴承的寿命会远大于其额定寿命。

中国石油大学（华东）现代远程教育

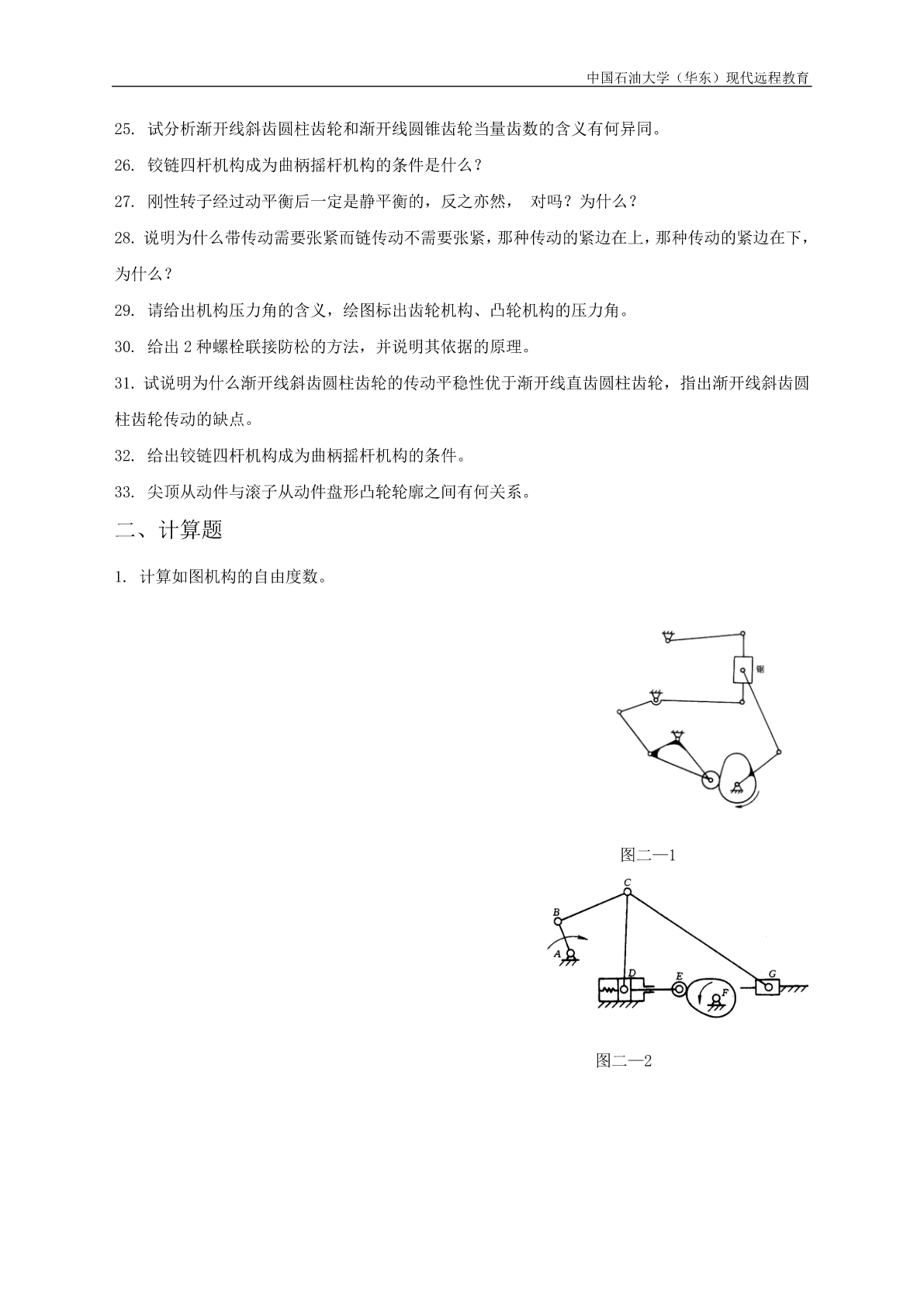

25.试分析渐开线斜齿圆柱齿轮和渐开线圆锥齿轮当量齿数的含义有何异同。

26.铰链四杆机构成为曲柄摇杆机构的条件是什么？

27.刚性转子经过动平衡后一定是静平衡的，反之亦然，对吗？为什么？

28.说明为什么带传动需要张紧而链传动不需要张紧，那种传动的紧边在上，那种传动的紧边在下，

为什么？

29.请给出机构压力角的含义，绘图标出齿轮机构、凸轮机构的压力角。

30.给出2种螺栓联接防松的方法，并说明其依据的原理。

31.试说明为什么渐开线斜齿圆柱齿轮的传动平稳性优于渐开线直齿圆柱齿轮，指出渐开线斜齿圆

柱齿轮传动的缺点。

32.给出铰链四杆机构成为曲柄摇杆机构的条件。

33.尖顶从动件与滚子从动件盘形凸轮轮廓之间有何关系。

二、计算题

1.计算如图机构的自由度数。

图二—1

图二—2

中国石油大学（华东）现代远程教育

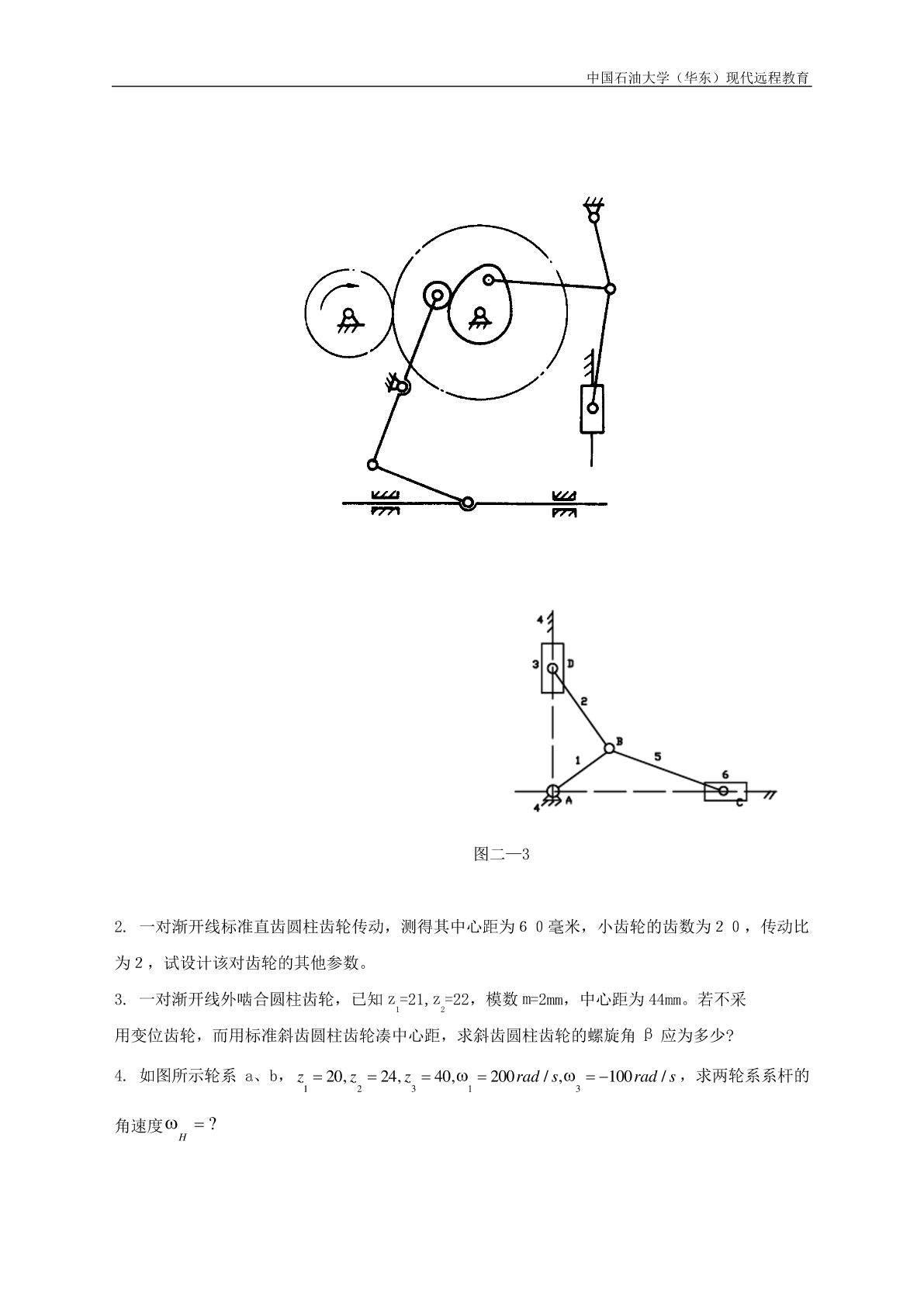

图二—3

2.一对渐开线标准直齿圆柱齿轮传动，测得其中心距为６０毫米，小齿轮的齿数为２０，传动比

为２，试设计该对齿轮的其他参数。

3.一对渐开线外啮合圆柱齿轮，已知z=21,z=22，模数m=2mm，中心距为44mm。若不采
12
用变位齿轮，而用标准斜齿圆柱齿轮凑中心距，求斜齿圆柱齿轮的螺旋角β应为多少?

4.如图所示轮系a、b，z20,z24,z40,200rad/s,100rad/s，求两轮系系杆的
12313

角速度?
H

中国石油大学（华东）现代远程教育

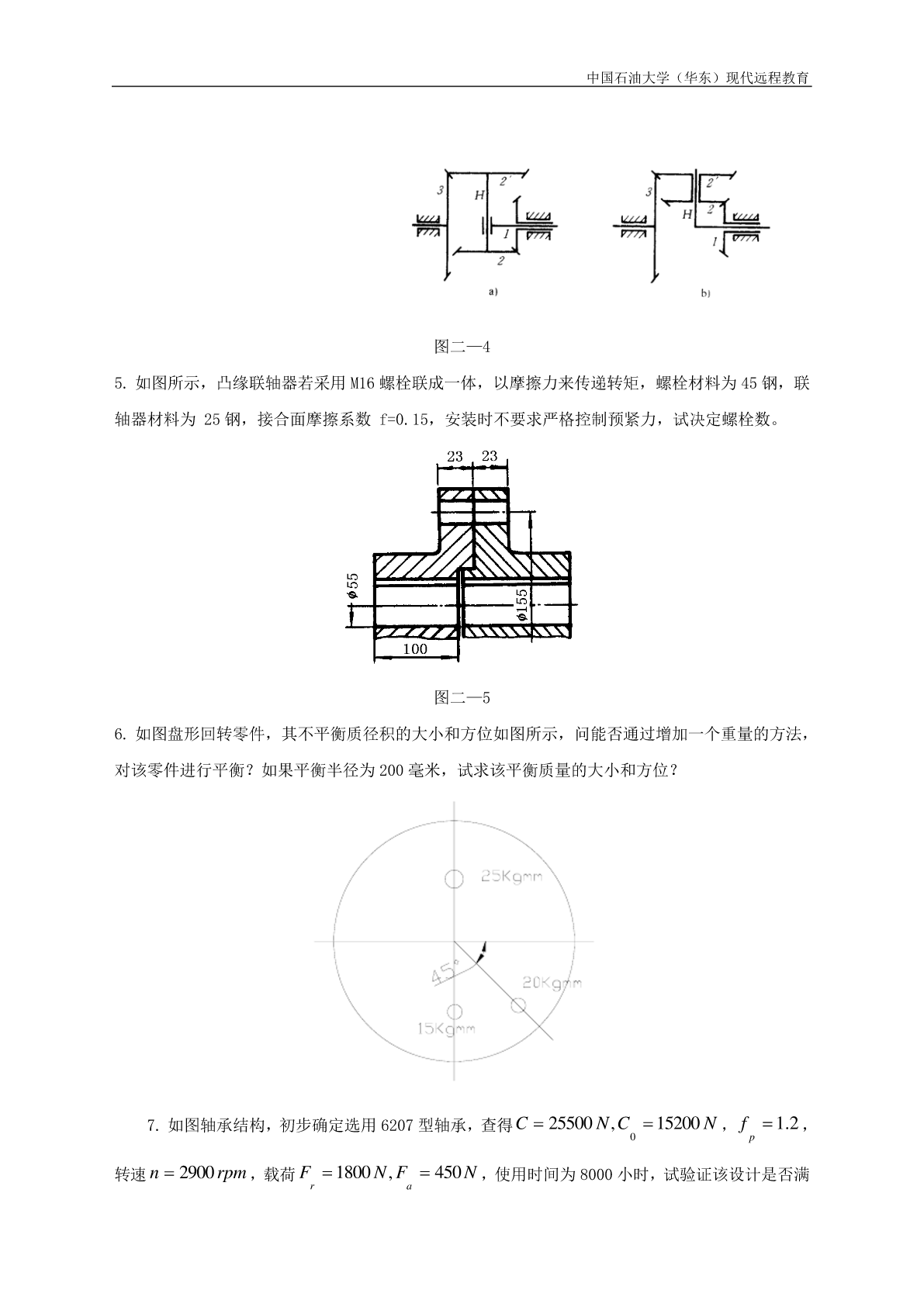

图二—4

5.如图所示，凸缘联轴器若采用M16螺栓联成一体，以摩擦力来传递转矩，螺栓材料为45钢，联

轴器材料为25钢，接合面摩擦系数f=0.15，安装时不要求严格控制预紧力，试决定螺栓数。

图二—5

6.如图盘形回转零件，其不平衡质径积的大小和方位如图所示，问能否通过增加一个重量的方法，

对该零件进行平衡？如果平衡半径为200毫米，试求该平衡质量的大小和方位？

7.如图轴承结构，初步确定选用6207型轴承，查得C25500N,C15200N，f1.2，
0p

转速n2900rpm，载荷F1800N,F450N，使用时间为8000小时，试验证该设计是否满
ra

中国石油大学（华东）现代远程教育

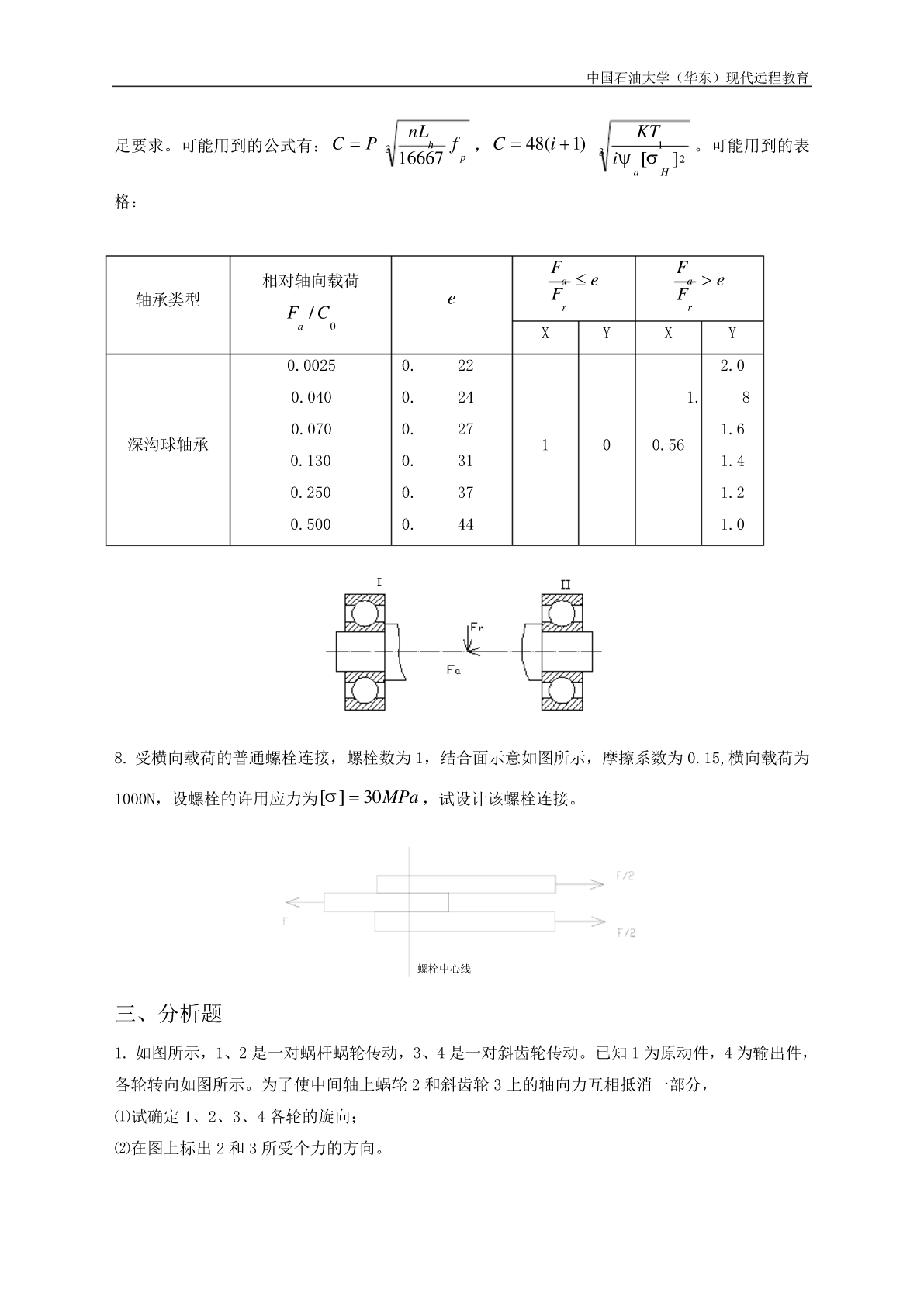

nLKT
h1
足要求。可能用到的公式有：CP3f，C48(i1)3。可能用到的表
16667pi[]2
aH
格：

FF
相对轴向载荷aeae
轴承类型eFF
F/Cr
