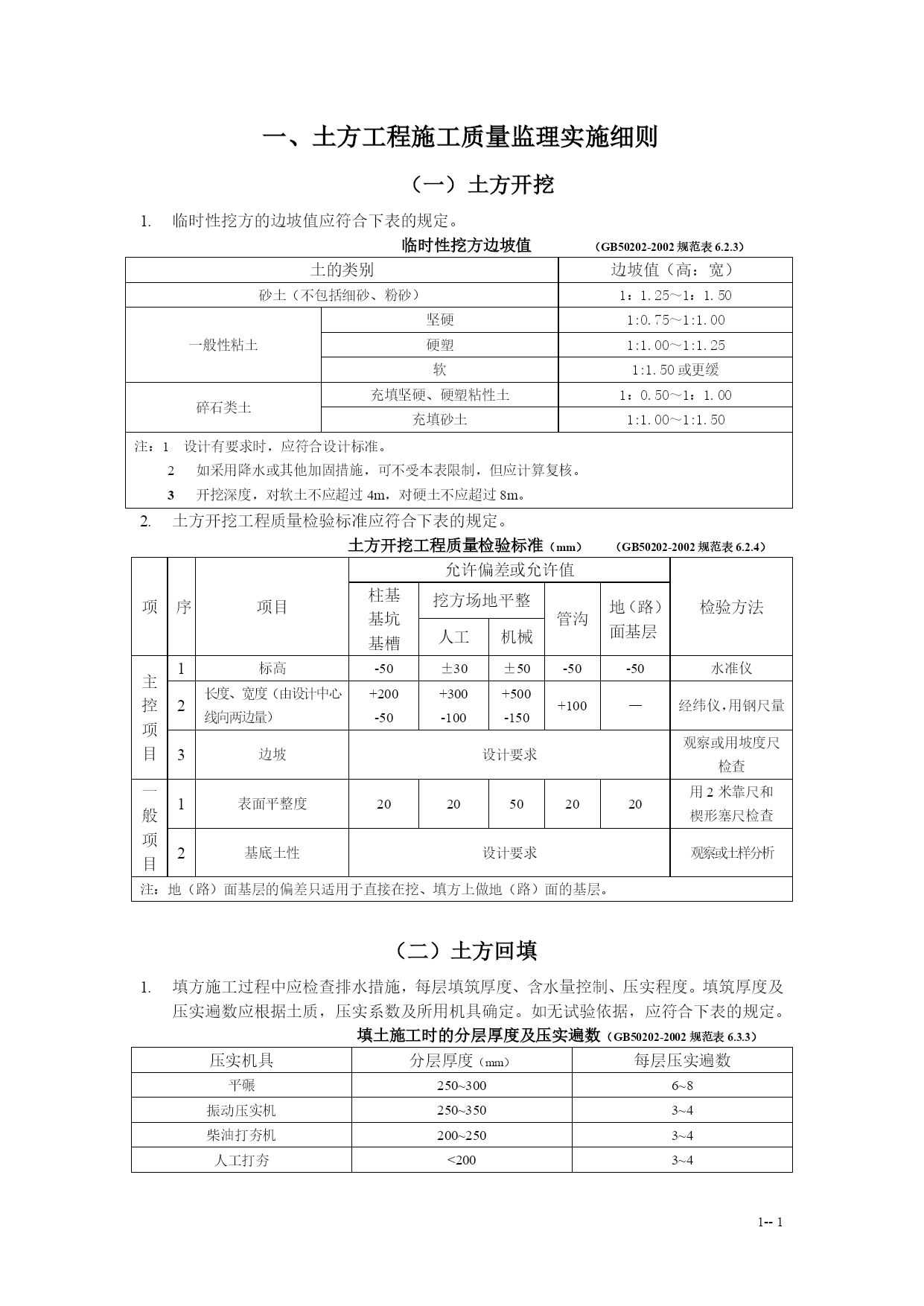

一、土方工程施工质量监理实施细则
土方开挖
临时性挖方的边坡值应符合下表的规定。
临时性挖方边坡值（GB50202-2002规范表6.2.3）
土的类别边坡值（高：宽）砂土（不包括细砂、粉砂）1：1.25～1：1.50一般性粘土坚硬1:0.75～1:1.00硬塑1:1.00～1:1.25软1:1.50或更缓碎石类土充填坚硬、硬塑粘性土1：0.50～1：1.00充填砂土1:1.00～1:1.50注：1设计有要求时，应符合设计标准。
如采用降水或其他加固措施，可不受本表限制，但应计算复核。
开挖深度，对软土不应超过4m，对硬土不应超过8m。土方开挖工程质量检验标准应符合下表的规定。
土方开挖工程质量检验标准（mm）（GB50202-2002规范表6.2.4）
项序项目允许偏差或允许值检验方法柱基
基坑
基槽挖方场地平整管沟地（路）面基层人工机械主控项目1标高-50±30±50-50-50水准仪2长度、宽度（由设计中心线向两边量）+200
-50+300
-100+500
-150+100—经纬仪，用钢尺量3边坡设计要求观察或用坡度尺检查一般项目1表面平整度2020502020用2米靠尺和
楔形塞尺检查2基底土性设计要求观察或土样分析注：地（路）面基层的偏差只适用于直接在挖、填方上做地（路）面的基层。

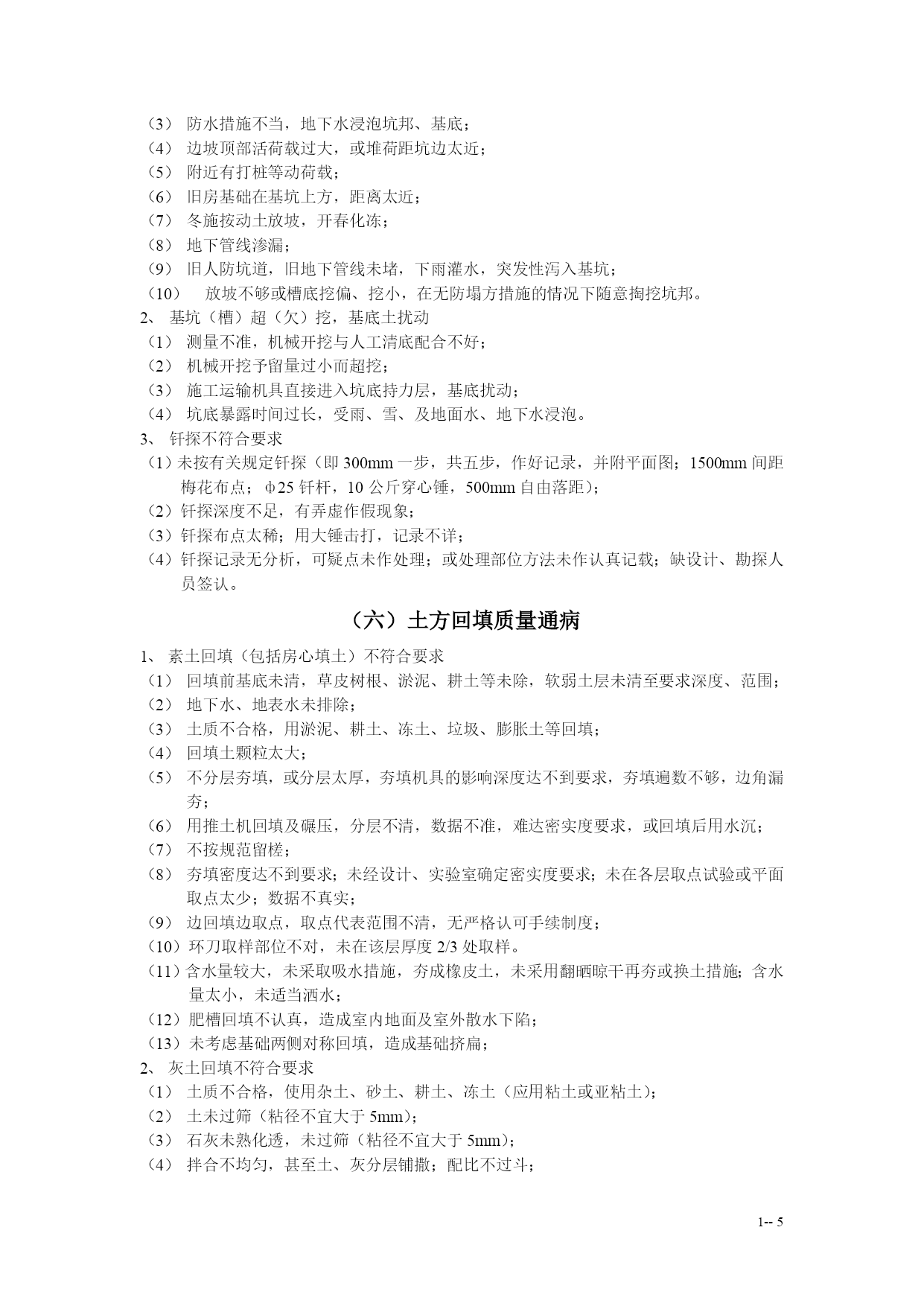

（二）土方回填
填方施工过程中应检查排水措施，每层填筑厚度、含水量控制、压实程度。填筑厚度及压实遍数应根据土质，压实系数及所用机具确定。如无试验依据，应符合下表的规定。
填土施工时的分层厚度及压实遍数（GB50202-2002规范表6.3.3）
压实机具分层厚度（mm）每层压实遍数平碾250~3006~8振动压实机250~3503~4柴油打夯机200~2503~4人工打夯<2003~4

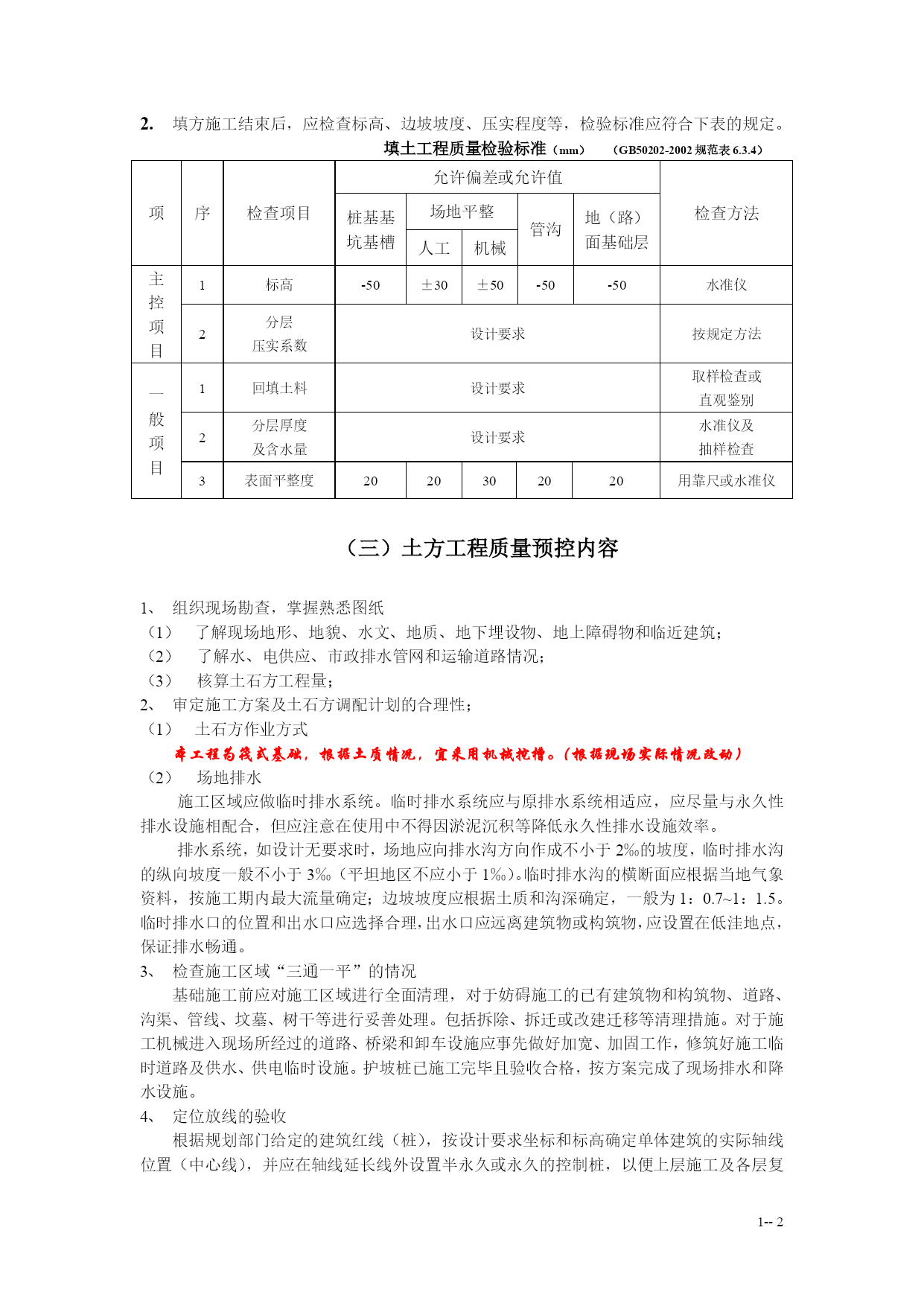

填方施工结束后，应检查标高、边坡坡度、压实程度等，检验标准应符合下表的规定。
填土工程质量检验标准（mm）（GB50202-2002规范表6.3.4）
项序检查项目允许偏差或允许值检查方法桩基基坑基槽场地平整管沟地（路）面基础层人工机械主
控
项
目1标高-50±30±50-50-50水准仪2分层
压实系数设计要求按规定方法一
般
项
目1回填土料设计要求取样检查或
直观鉴别2分层厚度
及含水量设计要求水准仪及
抽样检查3表面平整度2020302020用靠尺或水准仪
（三）土方工程质量预控内容

组织现场勘查，掌握熟悉图纸
了解现场地形、地貌、水文、地质、地下埋设物、地上障碍物和临近建筑；
（2）了解水、电供应、市政排水管网和运输道路情况；
（3）核算土石方工程量；
审定施工方案及土石方调配计划的合理性；
土石方作业方式
本工程为筏式基础，根据土质情况，宜采用机械挖槽。（根据现场实际情况改动）
（2）场地排水
施工区域应做临时排水系统。临时排水系统应与原排水系统相适应，应尽量与永久性排水设施相配合，但应注意在使用中不得因淤泥沉积等降低永久性排水设施效率。
排水系统，如设计无要求时，场地应向排水沟方向作成不小于2‰的坡度，临时排水沟的纵向坡度一般不小于3‰（平坦地区不应小于1‰）。临时排水沟的横断面应根据当地气象资料，按施工期内最大流量确定；边坡坡度应根据土质和沟深确定，一般为1：0.7~1：1.5。临时排水口的位置和出水口应选择合理，出水口应远离建筑物或构筑物，应设置在低洼地点，保证排水畅通。
检查施工区域“三通一平”的情况
基础施工前应对施工区域进行全面清理，对于妨碍施工的已有建筑物和构筑物、道路、沟渠、管线、坟墓、树干等进行妥善处理。包括拆除、拆迁或改建迁移等清理措施。对于施工机械进入现场所经过的道路、桥梁和卸车设施应事先做好加宽、加固工作，修筑好施工临时道路及供水、供电临时设施。护坡桩已施工完毕且验收合格，按方案完成了现场排水和降水设施。

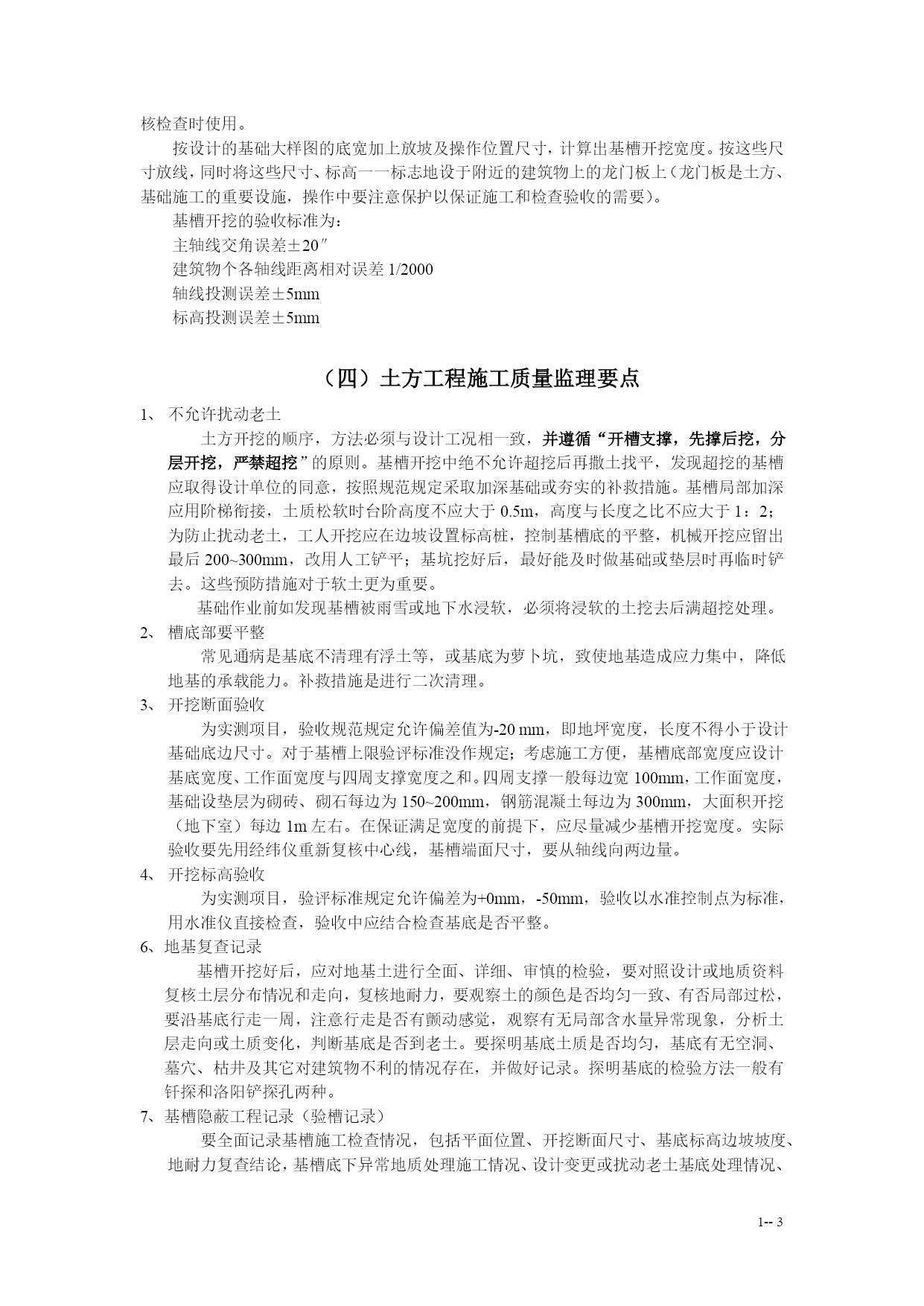

定位放线的验收
根据规划部门给定的建筑红线（桩），按设计要求坐标和标高确定单体建筑的实际轴线位置（中心线），并应在轴线延长线外设置半永久或永久的控制桩，以便上层施工及各层复核检查时使用。
按设计的基础大样图的底宽加上放坡及操作位置尺寸，计算出基槽开挖宽度。按这些尺寸放线，同时将这些尺寸、标高一一标志地设于附近的建筑物上的龙门板上（龙门板是土方、基础施工的重要设施，操作中要注意保护以保证施工和检查验收的需要）。
基槽开挖的验收标准为：
主轴线交角误差±20″
建筑物个各轴线距离相对误差1/2000
轴线投测误差±5mm
标高投测误差±5mm

（四）土方工程施工质量监理要点
不允许扰动老土
土方开挖的顺序，方法必须与设计工况相一致，并遵循“开槽支撑，先撑后挖，分层开挖，严禁超挖”的原则。基槽开挖中绝不允许超挖后再撒土找平，发现超挖的基槽应取得设计单位的同意，按照规范规定采取加深基础或夯实的补救措施。基槽局
