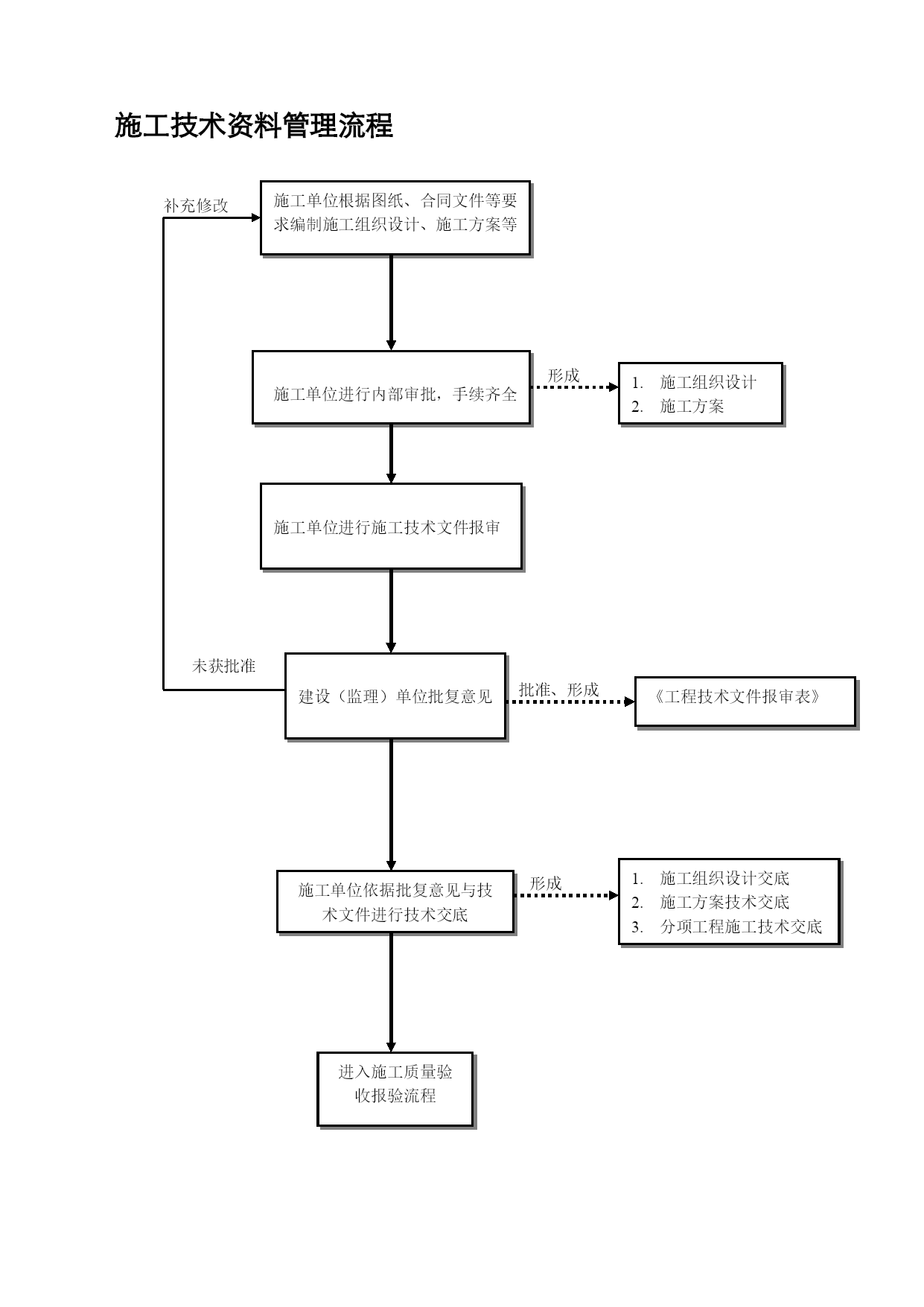

施工技术资料管理流程

施工单位根据图纸、合同文件等要求编制施工组织设计、施工方案等
施工组织设计交底
施工方案技术交底
分项工程施工技术交底
《工程技术文件报审表》
施工组织设计
施工方案

施工单位进行内部审批，手续齐全

施工单位进行施工技术文件报审

建设（监理）单位批复意见
进入施工质量验收报验流程
施工单位依据批复意见与技术文件进行技术交底

补充修改

形成

未获批准
批准、形成

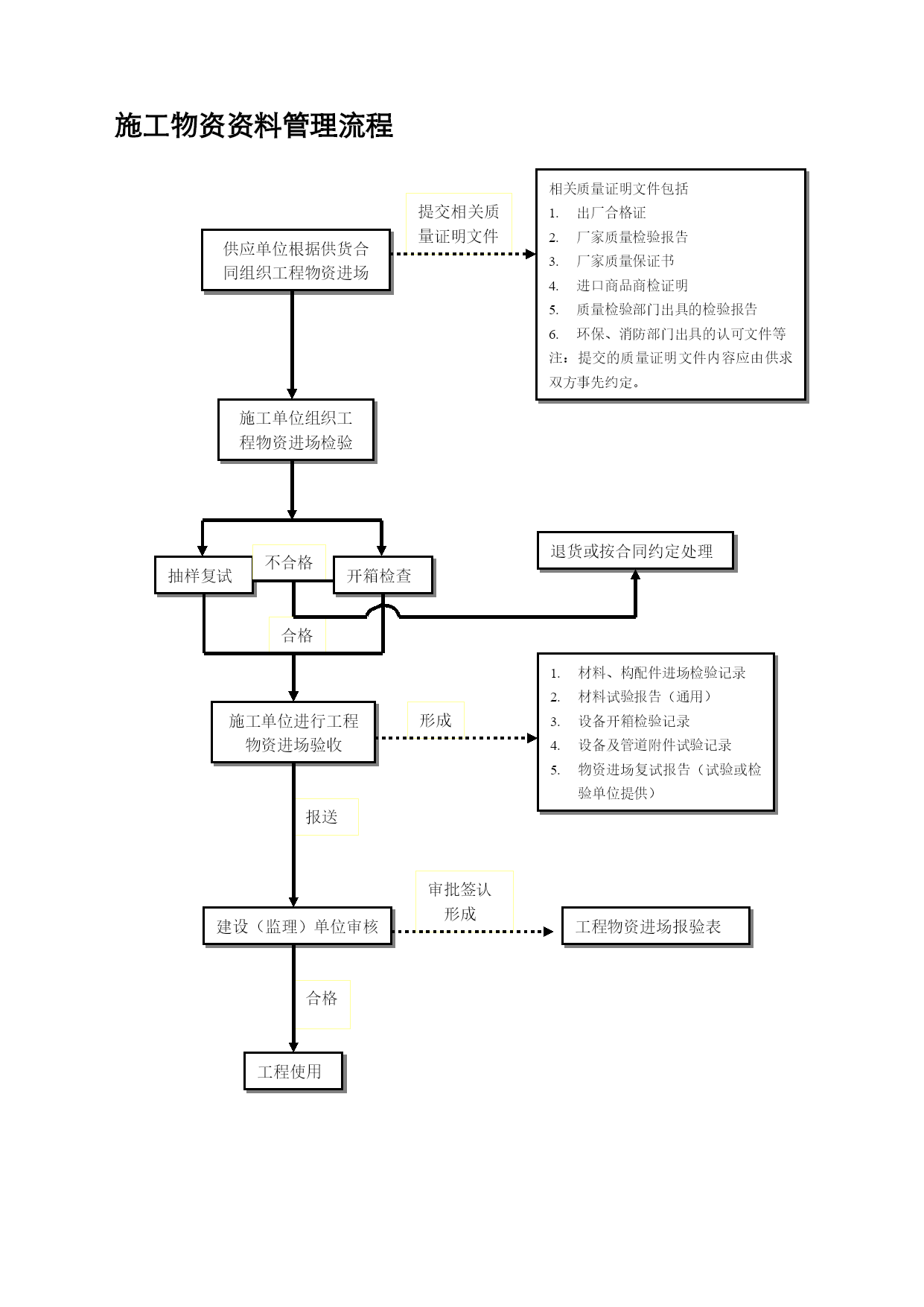

形成施工物资资料管理流程

相关质量证明文件包括
出厂合格证
厂家质量检验报告
厂家质量保证书
进口商品商检证明
质量检验部门出具的检验报告
环保、消防部门出具的认可文件等
注：提交的质量证明文件内容应由供求双方事先约定。

提交相关质量证明文件

供应单位根据供货合同组织工程物资进场

施工单位组织工程物资进场检验

不合格
退货或按合同约定处理

开箱检查
抽样复试

合格

材料、构配件进场检验记录
材料试验报告（通用）
设备开箱检验记录
设备及管道附件试验记录
物资进场复试报告（试验或检验单位提供）

形成
施工单位进行工程物资进场验收

报送

审批签认
形成

工程物资进场报验表
建设（监理）单位审核

合格

工程使用

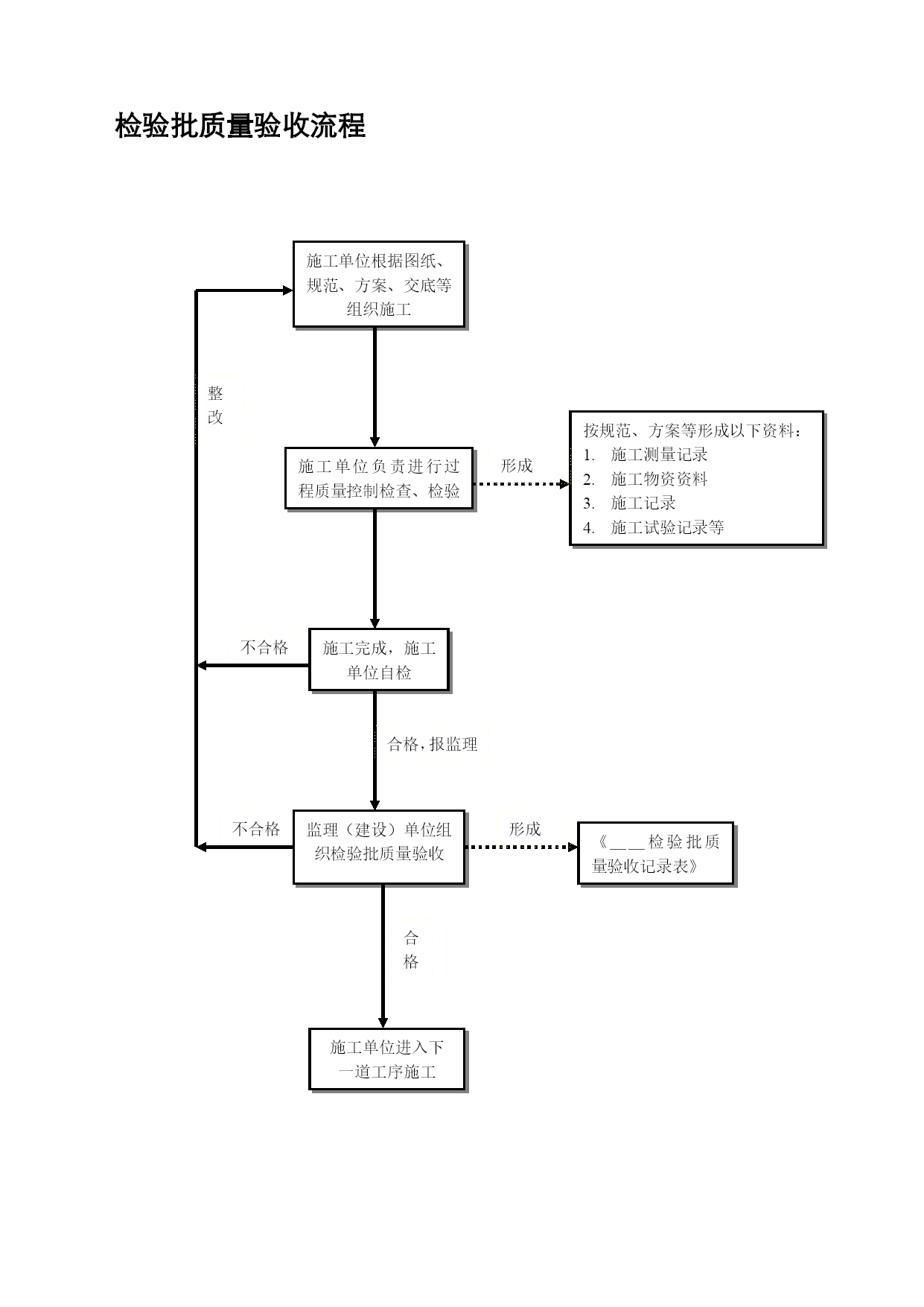

检验批质量验收流程

按规范、方案等形成以下资料：
施工测量记录
施工物资资料
施工记录
施工试验记录等
《＿＿检验批质量验收记录表》
施工单位根据图纸、规范、方案、交底等组织施工
施工单位负责进行过程质量控制检查、检验
施工完成，施工单位自检
监理（建设）单位组织检验批质量验收
施工单位进入下一道工序施工
合格
合格，报监理
形成
形成
不合格
整改

不合格

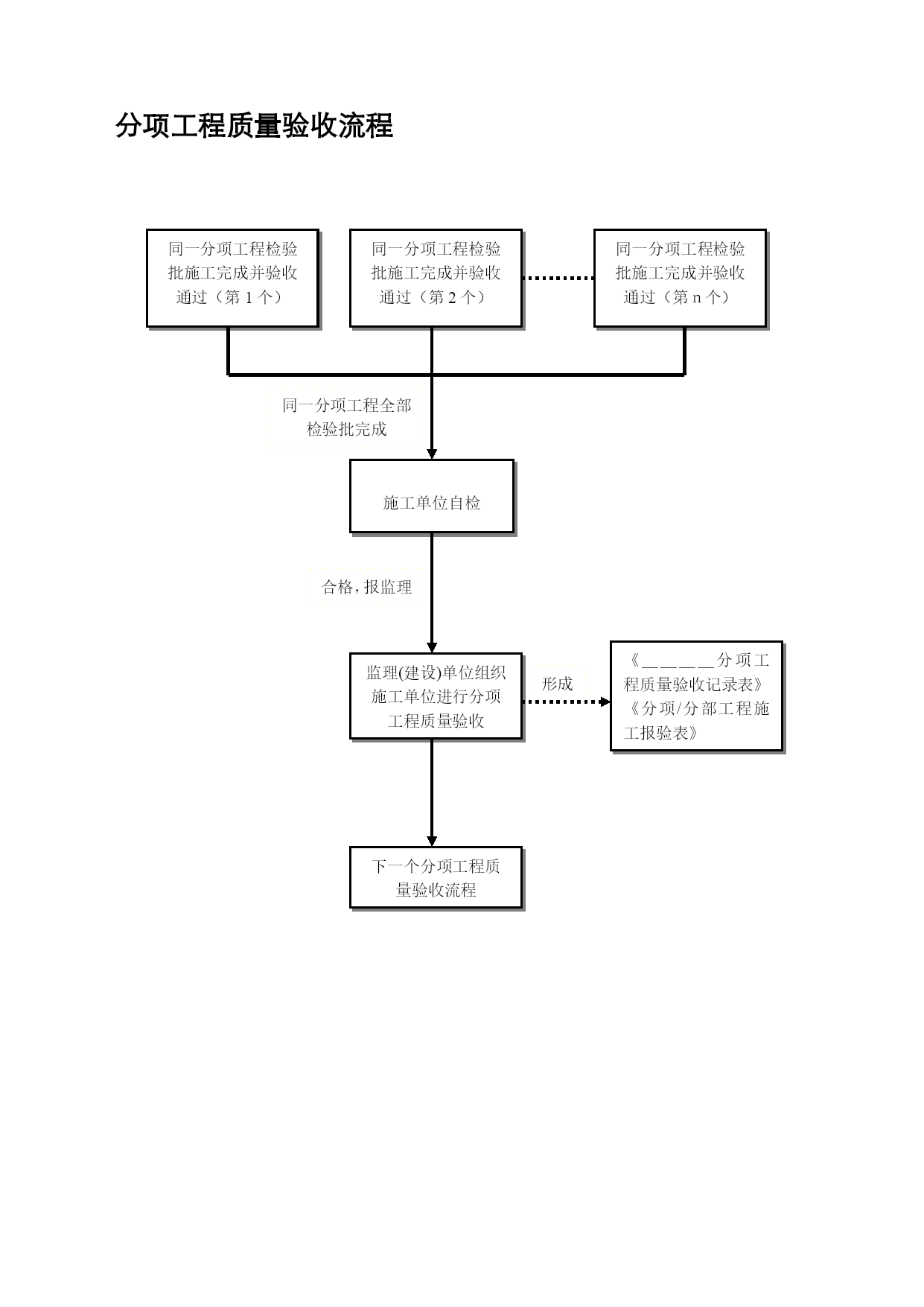

分项工程质量验收流程

同一分项工程检验批施工完成并验收通过（第1个）
同一分项工程检验批施工完成并验收通过（第2个）

同一分项工程检验批施工完成并验收通过（第ｎ个）

《＿＿＿＿分项工程质量验收记录表》《分项/分部工程施工报验表》

施工单位自检
监理(建设)单位组织施工单位进行分项工程质量验收
下一个分项工程质量验收流程
同一分项工程全部检验批完成
合格，报监理
形成

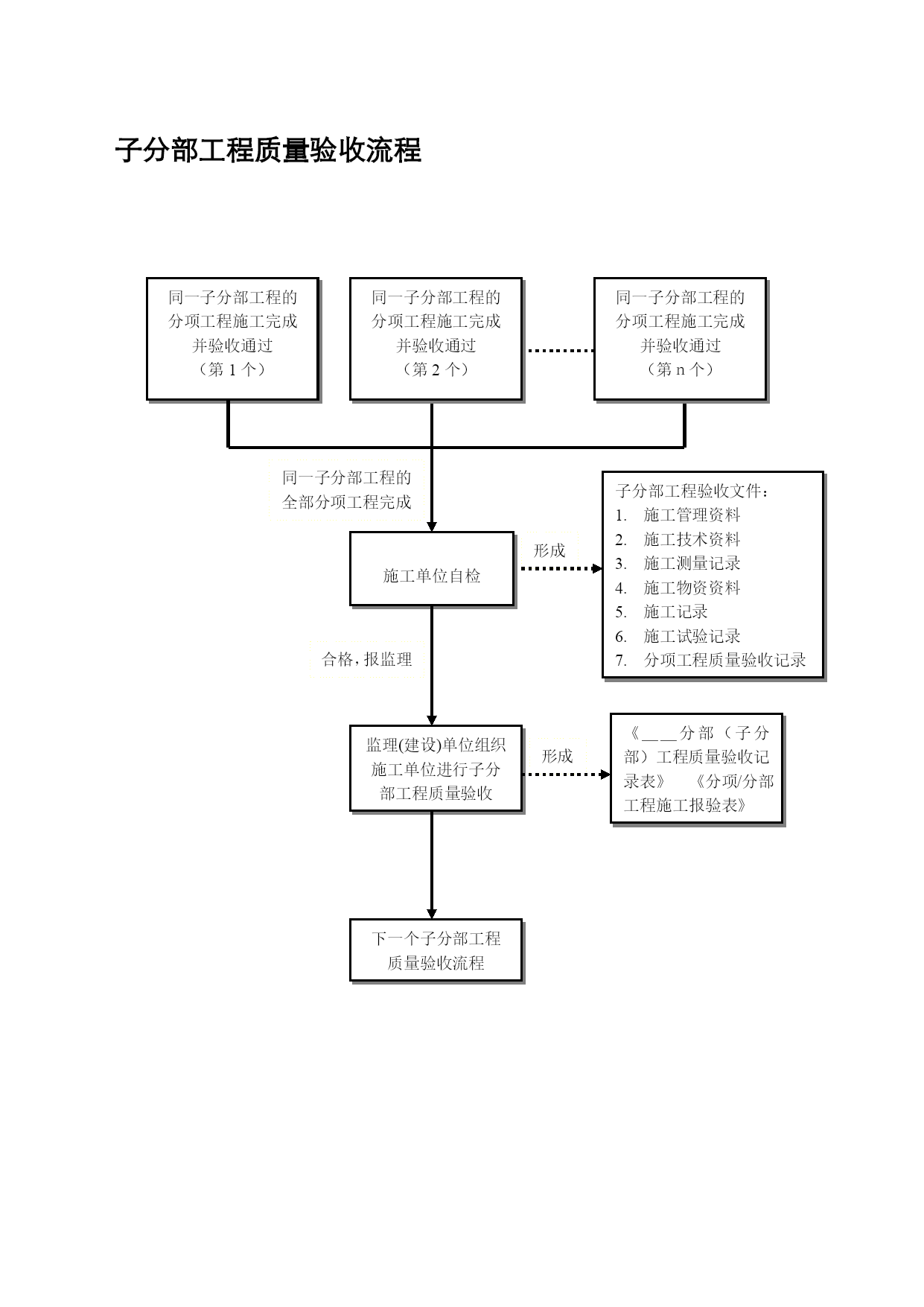

子分部工程质量验收流程

同一子分部工程的分项工程施工完成并验收通过
（第1个）
《＿＿分部（子分部）工程质量验收记录表》《分项/分部工程施工报验表》

施工单位自检
监理(建设)单位组织施工单位进行子分部工程质量验收
下一个子分部工程质量验收流程
同一子分部工程的全部分项工程完成
合格，报监理
形成
同一子分部工程的分项工程施工完成并验收通过
（第2个）
同一子分部工程的分项工程施工完成并验收通过
（第ｎ个）
子分部工程验收文件：
施工管理资料
施工技术资料
施工测量记录
施工物资资料
施工记录
施工试验记录
分项工程质量验收记录
形成

分部工程质量验收流程

同一分部工程的子分部工程施工完成并验收通过
（第1个）
《＿＿分部（子分部）工程质量验收记录表》《分项/分部工程施工报验表》

施工单位自检
监理(建设)单位组织施工单位进行分部工程质量验收（基础、主体结构分部工程应有勘察、设计单位参加）
下一个分部工程质量验收流程
同一分部工程的全部子分部工程完成
合格，报监理
形成
同一分部工程的子分部工程施工完成并验收通过
（第2个）
同一分部工程的子分部工程施工完成并验收通过
（第ｎ个）
分部工程验收文件：
1.施工管理资料
2.施工技术资料
3.施工测量记录
4.施工物资资料
5.施工记录
6.施工试验记录
7.子分部工程质量验收记录
形成

工程验收资料管理流程
同一单位（子单位）工程的分部工程施工完成并验收通过
（第n个）
同一单位（子单位）工程的分部工程施工完成并验收通过
（第2个）
同一单位（子单位）工程的分部工程施工完成并验收通过
（第1个）

同一单位（子单位）工程的全部分部工程完成

《单位（子单位）工程质量控制资料核查记录》
《单位（子单位）工程安全和功能检验资料核查及主要功能抽查记录》
《单位（子单位）工程观感质量检查记录》

单位（子单位）工程完工

形成

施工单位自检合格后报请监理单位验收

整改

不合格
形成

监理单位进行预验收
《单位工程竣工预验收报验表》
