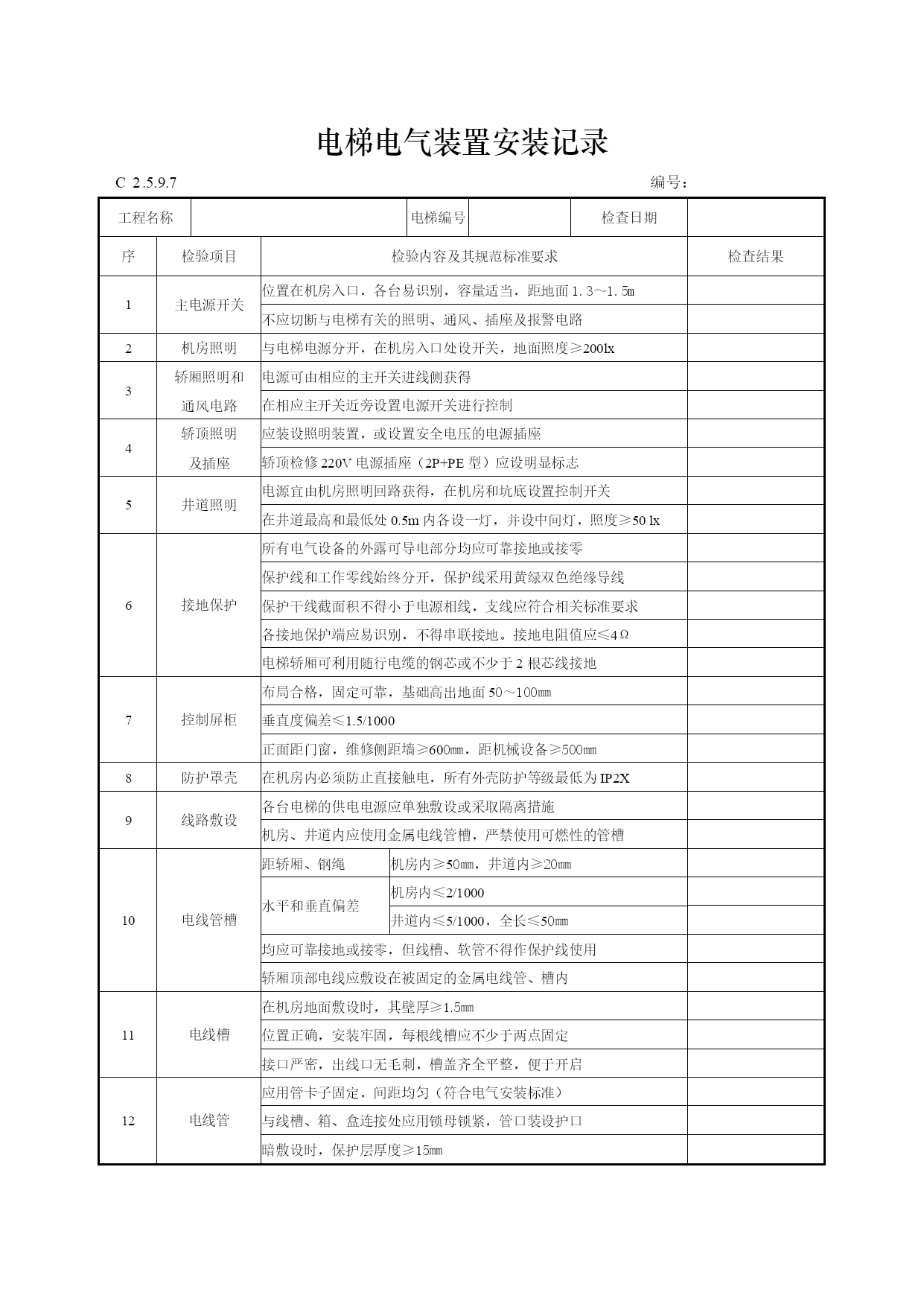

电梯电气装置安装记录
C2.5.9.7编号：
工程名称电梯编号检查日期序检验项目检验内容及其规范标准要求检查结果1主电源开关位置在机房入口，各台易识别，容量适当，距地面1.3～1.5m不应切断与电梯有关的照明、通风、插座及报警电路2机房照明与电梯电源分开，在机房入口处设开关，地面照度≥200lx3轿厢照明和
通风电路电源可由相应的主开关进线侧获得在相应主开关近旁设置电源开关进行控制4轿顶照明
及插座应装设照明装置，或设置安全电压的电源插座轿顶检修220V电源插座（2P+PE型）应设明显标志5井道照明电源宜由机房照明回路获得，在机房和坑底设置控制开关在井道最高和最低处0.5m内各设一灯，并设中间灯，照度≥50lx6接地保护所有电气设备的外露可导电部分均应可靠接地或接零保护线和工作零线始终分开，保护线采用黄绿双色绝缘导线保护干线截面积不得小于电源相线，支线应符合相关标准要求各接地保护端应易识别，不得串联接地。接地电阻值应≤4Ω电梯轿厢可利用随行电缆的钢芯或不少于2根芯线接地7控制屏柜布局合格，固定可靠，基础高出地面50～100㎜垂直度偏差≤1.5/1000正面距门窗，维修侧距墙≥600㎜，距机械设备≥500㎜8防护罩壳在机房内必须防止直接触电，所有外壳防护等级最低为IP2X9线路敷设各台电梯的供电电源应单独敷设或采取隔离措施机房、井道内应使用金属电线管槽，严禁使用可燃性的管槽10电线管槽距轿厢、钢绳机房内≥50㎜，井道内≥20㎜水平和垂直偏差机房内≤2/1000井道内≤5/1000，全长≤50㎜均应可靠接地或接零，但线槽、软管不得作保护线使用轿厢顶部电线应敷设在被固定的金属电线管、槽内11电线槽在机房地面敷设时，其壁厚≥1.5㎜位置正确，安装牢固，每根线槽应不少于两点固定接口严密，出线口无毛刺，槽盖齐全平整，便于开启12电线管应用管卡子固定，间距均匀（符合电气安装标准）与线槽、箱、盒连接处应用锁母锁紧，管口装设护口暗敷设时，保护层厚度≥15㎜
