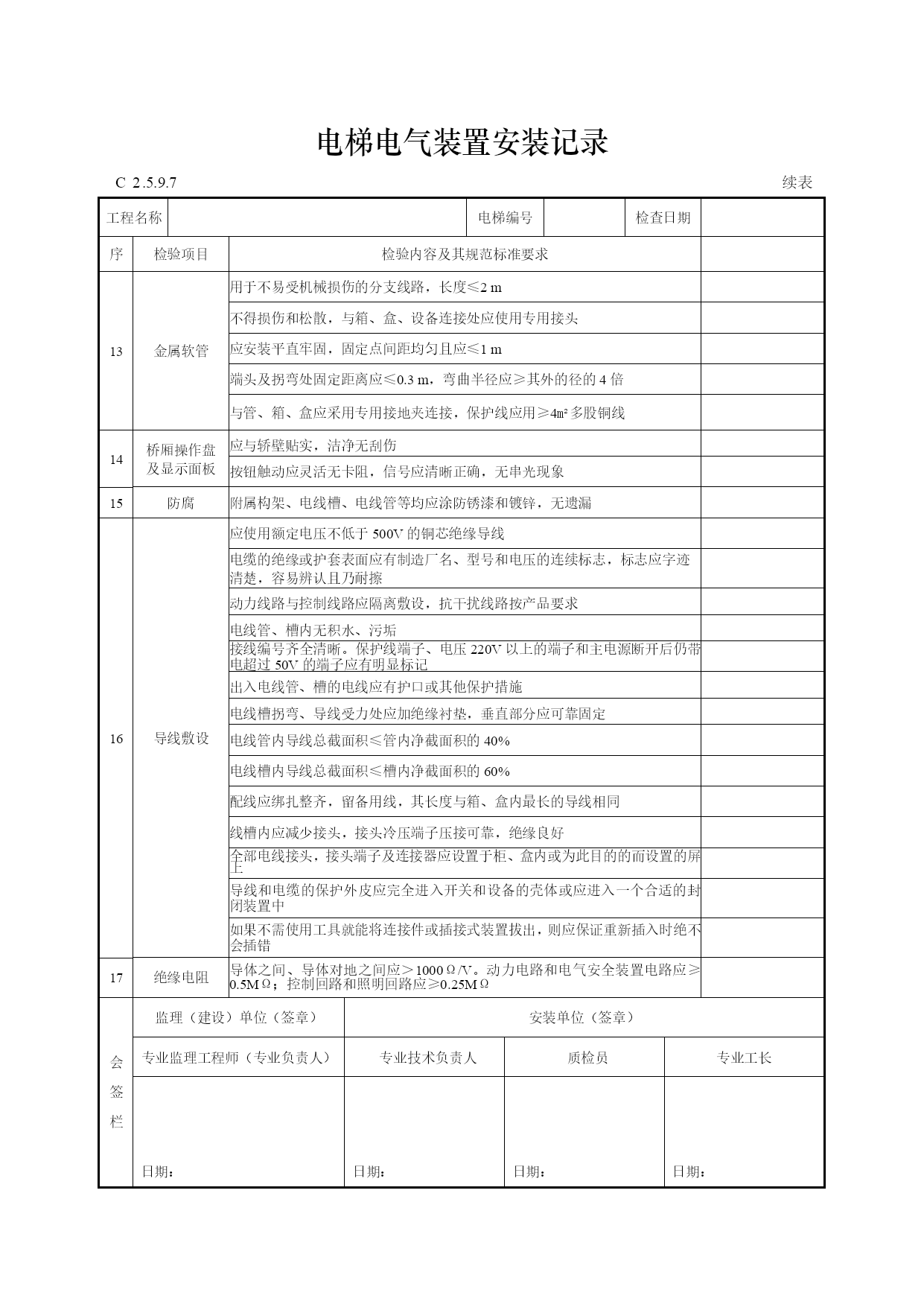

电梯电气装置安装记录
C2.5.9.7续表
工程名称电梯编号检查日期序检验项目检验内容及其规范标准要求13金属软管用于不易受机械损伤的分支线路，长度≤2m不得损伤和松散，与箱、盒、设备连接处应使用专用接头应安装平直牢固，固定点间距均匀且应≤1m端头及拐弯处固定距离应≤0.3m，弯曲半径应≥其外的径的4倍与管、箱、盒应采用专用接地夹连接，保护线应用≥4m2多股铜线14桥厢操作盘
及显示面板应与轿壁贴实，洁净无刮伤按钮触动应灵活无卡阻，信号应清晰正确，无串光现象15防腐附属构架、电线槽、电线管等均应涂防锈漆和镀锌，无遗漏16导线敷设应使用额定电压不低于500V的铜芯绝缘导线电缆的绝缘或护套表面应有制造厂名、型号和电压的连续标志，标志应字迹
清楚，容易辨认且乃耐擦动力线路与控制线路应隔离敷设，抗干扰线路按产品要求电线管、槽内无积水、污垢接线编号齐全清晰。保护线端子、电压220V以上的端子和主电源断开后仍带电超过50V的端子应有明显标记出入电线管、槽的电线应有护口或其他保护措施电线槽拐弯、导线受力处应加绝缘衬垫，垂直部分应可靠固定电线管内导线总截面积≤管内净截面积的40%电线槽内导线总截面积≤槽内净截面积的60%配线应绑扎整齐，留备用线，其长度与箱、盒内最长的导线相同线槽内应减少接头，接头冷压端子压接可靠，绝缘良好全部电线接头，接头端子及连接器应设置于柜、盒内或为此目的的而设置的屏上导线和电缆的保护外皮应完全进入开关和设备的壳体或应进入一个合适的封闭装置中如果不需使用工具就能将连接件或插接式装置拔出，则应保证重新插入时绝不会插错17绝缘电阻导体之间、导体对地之间应＞1000Ω/V。动力电路和电气安全装置电路应≥0.5MΩ；控制回路和照明回路应≥0.25MΩ会
签
栏监理（建设）单位（签章）安装单位（签章）专业监理工程师（专业负责人）专业技术负责人质检员专业工长日期：日期：日期：日期：
