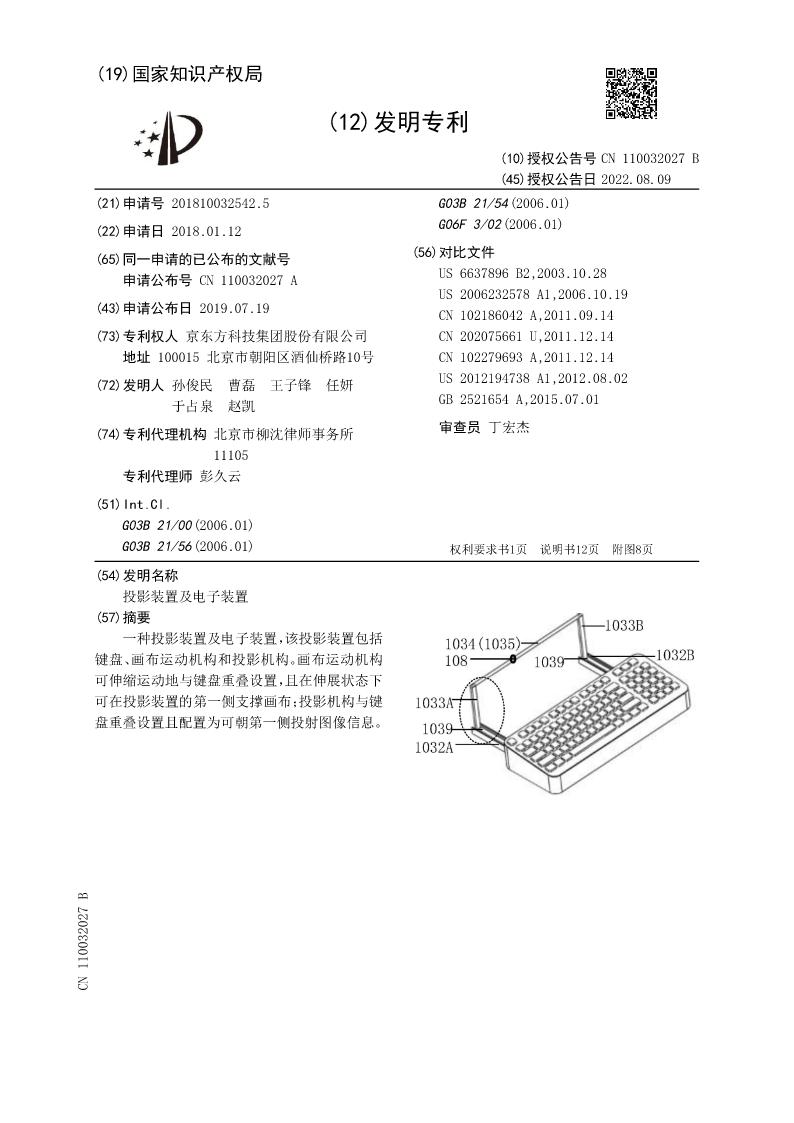

发明授权-2018100325425-投影装置及电子装置.pdf

(19)国家知识产权局

(12)发明专利

(10)授权公告号CN110032027B
(45)授权公告日2022.08.09
(21)申请号201810032542.5G03B21/54(2006.01)
(22)申请日2018.01.12G06F3/02(2006.01)
(65)同一申请的已公布的文献号(56)对比文件
申请公布号CN110032027AUS6637896B2,2003.10.28
US2006232578A1,2006.10.19
(43)申请公布日2019.07.19CN102186042A,2011.09.14
(73)专利权人京东方科技集团股份有限公司CN202075661U,2011.12.14
地址100015北京市朝阳区酒仙桥路10号CN102279693A,2011.12.14
(72)发明人孙俊民曹磊王子锋任妍US2012194738A1,2012.08.02
于占泉赵凯GB2521654A,2015.07.01
(74)专利代理机构北京市柳沈律师事务所审查员丁宏杰
11105
专利代理师彭久云
(51)Int.Cl.
G03B21/00(2006.01)
G03B21/56(2006.01)权利要求书1页说明书12页附图8页
(54)发明名称
投影装置及电子装置
(57)摘要
一种投影装置及电子装置，该投影装置包括
键盘、画布运动机构和投影机构。画布运动机构
可伸缩运动地与键盘重叠设置，且在伸展状态下
可在投影装置的第一侧支撑画布；投影机构与键
盘重叠设置且配置为可朝第一侧投射图像信息。
CN110032027B

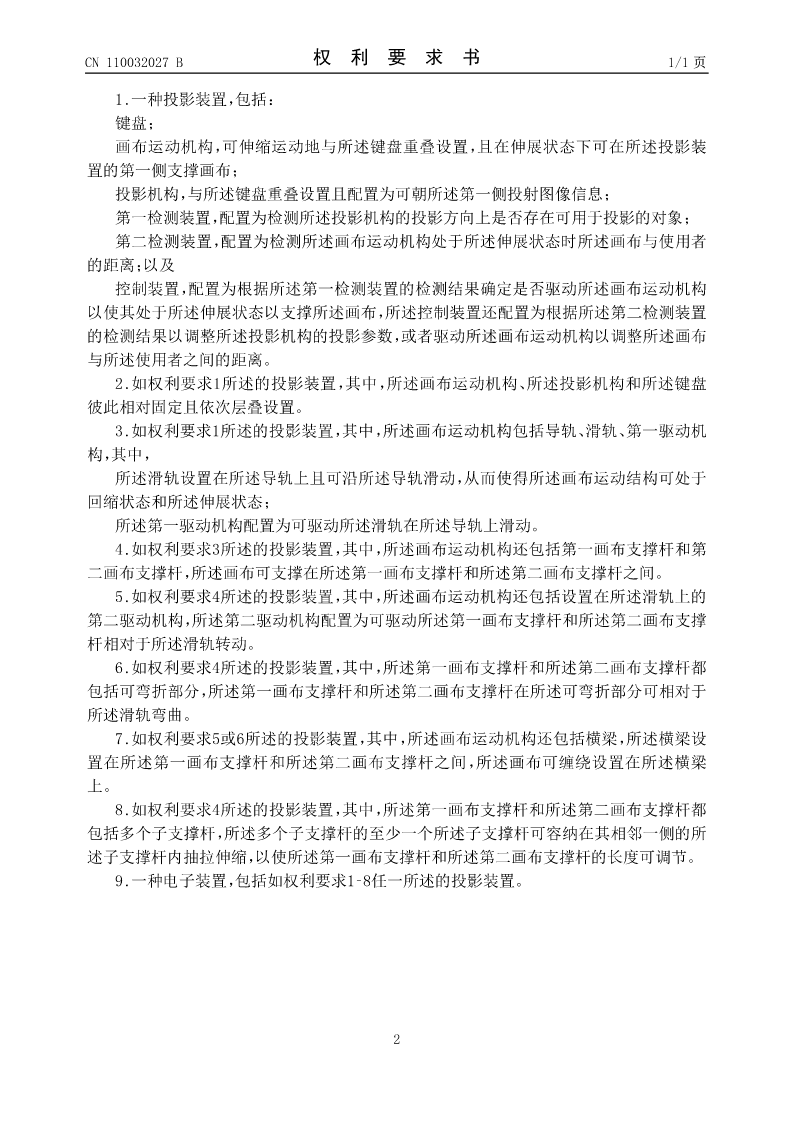

CN110032027B权利要求书1/1页

1.一种投影装置，包括：
键盘；
画布运动机构，可伸缩运动地与所述键盘重叠设置，且在伸展状态下可在所述投影装
置的第一侧支撑画布；
投影机构，与所述键盘重叠设置且配置为可朝所述第一侧投射图像信息；
第一检测装置，配置为检测所述投影机构的投影方向上是否存在可用于投影的对象；
第二检测装置，配置为检测所述画布运动机构处于所述伸展状态时所述画布与使用者
的距离；以及
控制装置，配置为根据所述第一检测装置的检测结果确定是否驱动所述画布运动机构
以使其处于所述伸展状态以支撑所述画布，所述控制装置还配置为根据所述第二检测装置
的检测结果以调整所述投影机构的投影参数，或者驱动所述画布运动机构以调整所述画布
与所述使用者之间的距离。
2.如权利要求1所述的投影装置，其中，所述画布运动机构、所述投影机构和所述键盘
彼此相对固定且依次层叠设置。
3.如权利要求1所述的投影装置，其中，所述画布运动机构包括导轨、滑轨、第一驱动机
构，其中，
所述滑轨设置在所述导轨上且可沿所述导轨滑动，从而使得所述画布运动结构可处于
回缩状态和所述伸展状态；
所述第一驱动机构配置为可驱动所述滑轨在所述导轨上滑动。
4.如权利要求3所述的投影装置，其中，所述画布运动机构还包括第一画布支撑杆和第
二画布支撑杆，所述画布可支撑在所述第一画布支撑杆和所述第二画布支撑杆之间。
5.如权利要求4所述的投影装置，其中，所述画布运动机构还包括设置在所述滑轨上的
第二驱动机构，所述第二驱动机构配置为可驱动所述第一画布支撑杆和所述第二画布支撑
杆相对于所述滑轨转动。
6.如权利要求4所述的投影装置，其中，所述第一画布支撑杆和所述第二画布支撑杆都
包括可弯折部分，所述第一画布支撑杆和所述第二画布支撑杆在所述可弯折部分可相对于
所述滑轨弯曲。
7.如权利要求5或6所述的投影装置，其中，所述画布运动机构还包括横梁，所述横梁设
置在所述第一画布支撑杆和所述第二画布支撑杆之间，所述画布可缠绕设置在所述横梁
上。
8.如权利要求4所述的投影装置，其中，所述第一画布支撑杆和所述第二画布支撑杆都
包括多个子支撑杆，所述多个子支撑杆的至少一个所述子支撑杆可容纳在其相邻一侧的所
述子支撑杆内抽拉伸缩，以使所述第一画布支撑杆和所述第二画布支撑杆的长度可调节。
9.一种电子装置，包括如权利要求1‑8任一所述的投影装置。

2

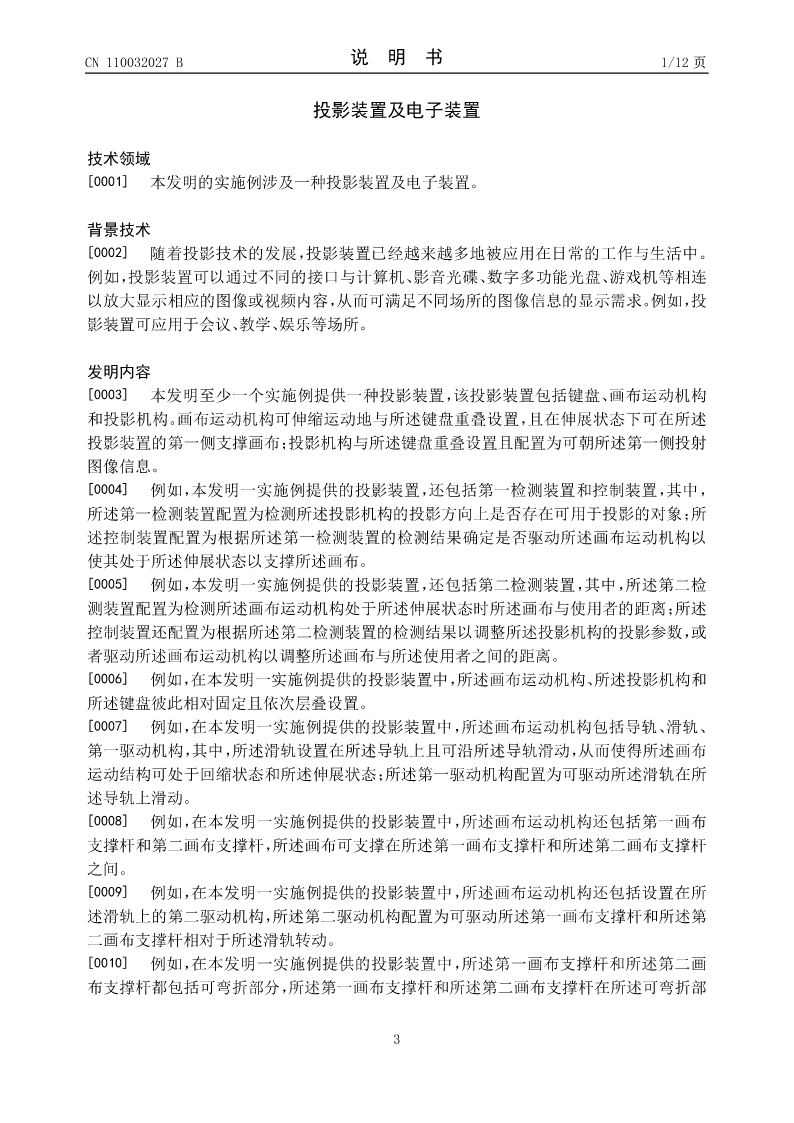

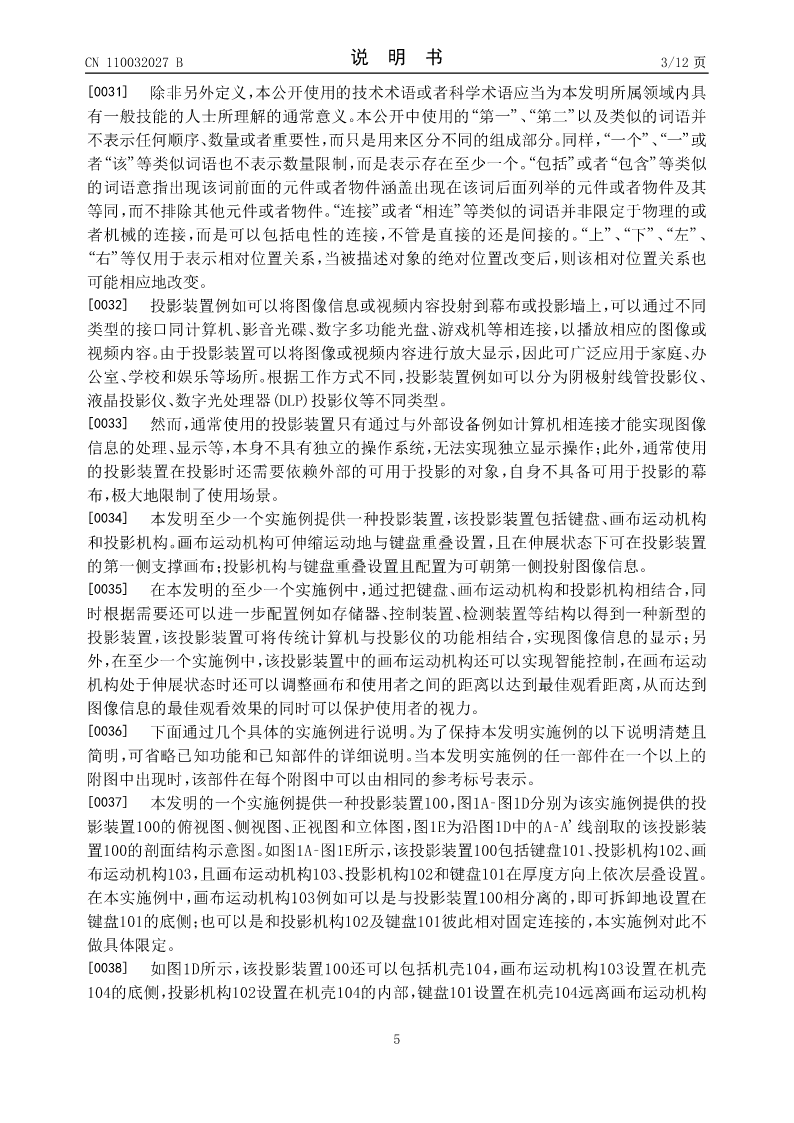

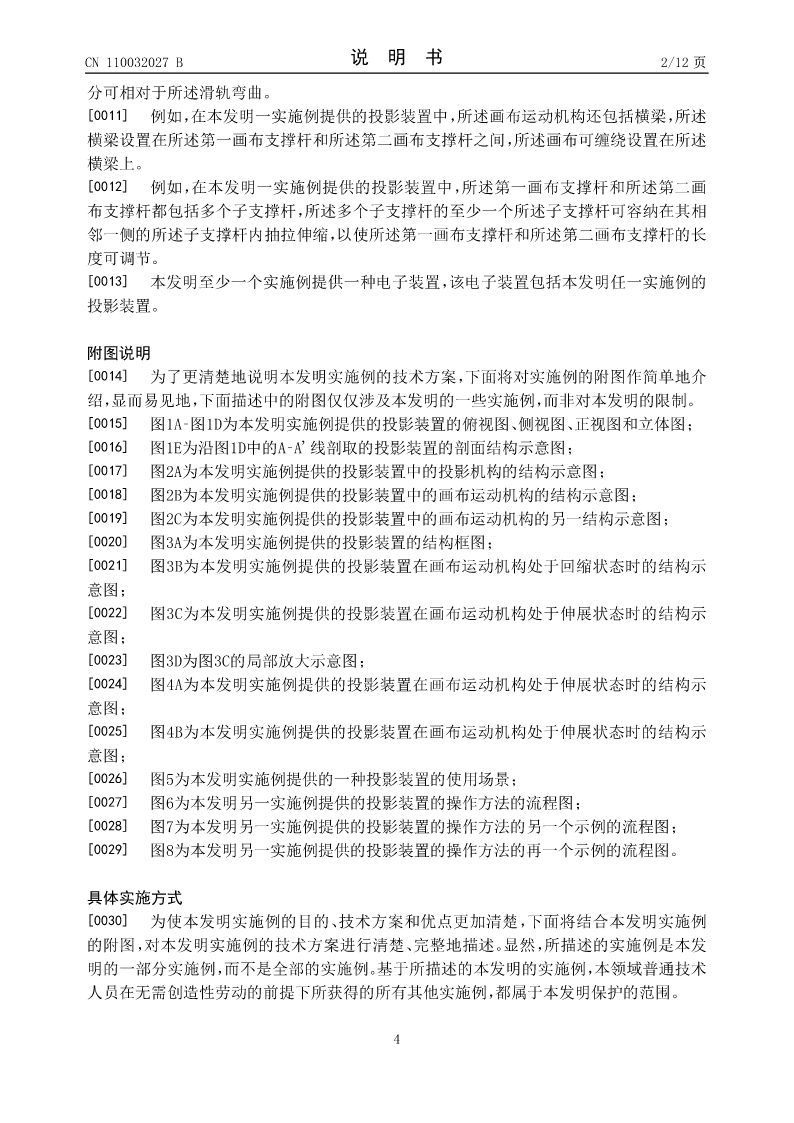

CN110032027B说明书1/12页

投影装置及电子装置

技术领域
[0001]本发明的实施例涉及一种投影装置及电子装置。

背景技术
[0002]随着投影技术的发展，投影装置已经越来越多地被应用在日常的工作与生活中。
例如，投影装置可以通过不同的接口与计算机、影音光碟、数字多功能光盘、游戏机等相连
以放大显示相应的图像或视频内容，从而可满足不同场所的图像信息的显示需求。例如，投
影装置可应用于会议、教学、娱乐等场所。

发明内容
[0003]本发明至少一个实施例提供一种投影装置，该投影装置包括键盘、画布运动机构
和投影机构。画布运动机构可伸缩运动地与所述键盘重叠设置，且在伸展
