发明授权-2018112840164-介质进给装置、图像读取装置.pdf

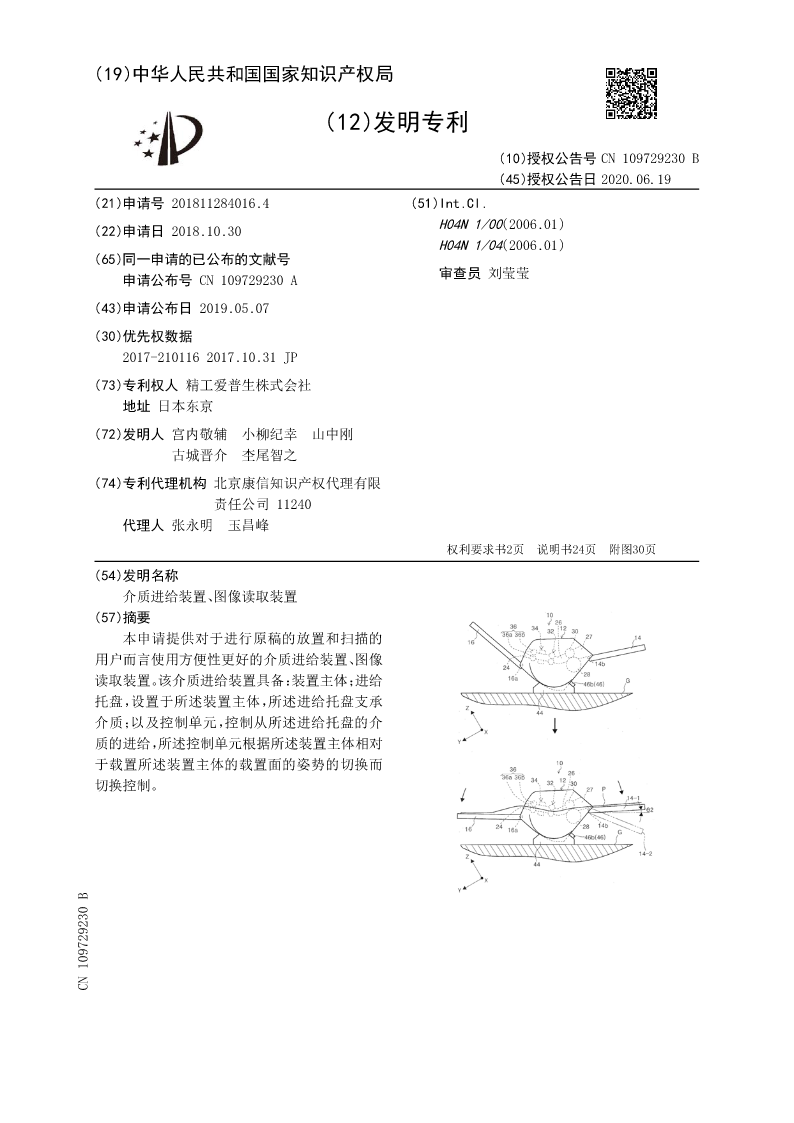

(19)中华人民共和国国家知识产权局

(12)发明专利

(10)授权公告号CN109729230B
(45)授权公告日2020.06.19
(21)申请号201811284016.4(51)Int.Cl.
(22)申请日2018.10.30H04N1/00(2006.01)
H04N1/04(2006.01)
(65)同一申请的已公布的文献号
申请公布号CN109729230A审查员刘莹莹

(43)申请公布日2019.05.07
(30)优先权数据
2017-2101162017.10.31JP
(73)专利权人精工爱普生株式会社
地址日本东京
(72)发明人宫内敬辅小柳纪幸山中刚
古城晋介杢尾智之
(74)专利代理机构北京康信知识产权代理有限
责任公司11240
代理人张永明玉昌峰
权利要求书2页说明书24页附图30页
(54)发明名称
介质进给装置、图像读取装置
(57)摘要
本申请提供对于进行原稿的放置和扫描的
用户而言使用方便性更好的介质进给装置、图像
读取装置。该介质进给装置具备：装置主体；进给
托盘，设置于所述装置主体，所述进给托盘支承
介质；以及控制单元，控制从所述进给托盘的介
质的进给，所述控制单元根据所述装置主体相对
于载置所述装置主体的载置面的姿势的切换而
切换控制。
CN109729230B

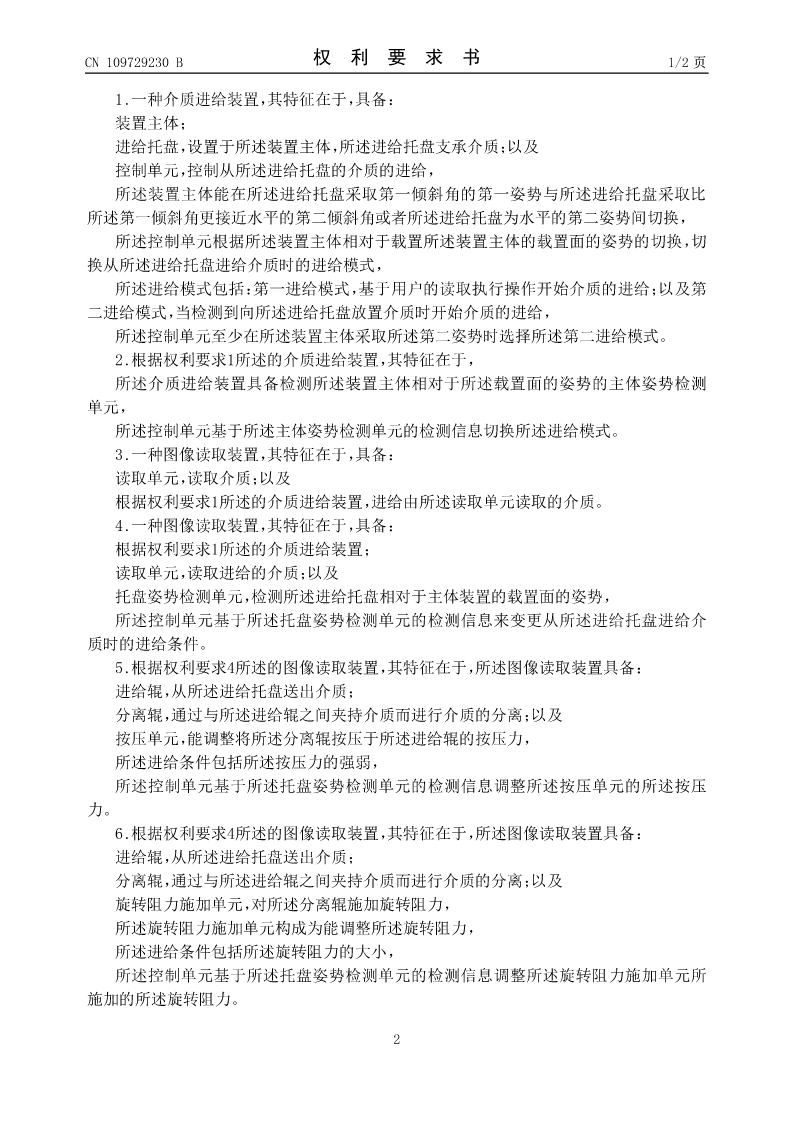

CN109729230B权利要求书1/2页

1.一种介质进给装置，其特征在于，具备：
装置主体；
进给托盘，设置于所述装置主体，所述进给托盘支承介质；以及
控制单元，控制从所述进给托盘的介质的进给，
所述装置主体能在所述进给托盘采取第一倾斜角的第一姿势与所述进给托盘采取比
所述第一倾斜角更接近水平的第二倾斜角或者所述进给托盘为水平的第二姿势间切换，
所述控制单元根据所述装置主体相对于载置所述装置主体的载置面的姿势的切换，切
换从所述进给托盘进给介质时的进给模式，
所述进给模式包括：第一进给模式，基于用户的读取执行操作开始介质的进给；以及第
二进给模式，当检测到向所述进给托盘放置介质时开始介质的进给，
所述控制单元至少在所述装置主体采取所述第二姿势时选择所述第二进给模式。
2.根据权利要求1所述的介质进给装置，其特征在于，
所述介质进给装置具备检测所述装置主体相对于所述载置面的姿势的主体姿势检测
单元，
所述控制单元基于所述主体姿势检测单元的检测信息切换所述进给模式。
3.一种图像读取装置，其特征在于，具备：
读取单元，读取介质；以及
根据权利要求1所述的介质进给装置，进给由所述读取单元读取的介质。
4.一种图像读取装置，其特征在于，具备：
根据权利要求1所述的介质进给装置；
读取单元，读取进给的介质；以及
托盘姿势检测单元，检测所述进给托盘相对于主体装置的载置面的姿势，
所述控制单元基于所述托盘姿势检测单元的检测信息来变更从所述进给托盘进给介
质时的进给条件。
5.根据权利要求4所述的图像读取装置，其特征在于，所述图像读取装置具备：
进给辊，从所述进给托盘送出介质；
分离辊，通过与所述进给辊之间夹持介质而进行介质的分离；以及
按压单元，能调整将所述分离辊按压于所述进给辊的按压力，
所述进给条件包括所述按压力的强弱，
所述控制单元基于所述托盘姿势检测单元的检测信息调整所述按压单元的所述按压
力。
6.根据权利要求4所述的图像读取装置，其特征在于，所述图像读取装置具备：
进给辊，从所述进给托盘送出介质；
分离辊，通过与所述进给辊之间夹持介质而进行介质的分离；以及
旋转阻力施加单元，对所述分离辊施加旋转阻力，
所述旋转阻力施加单元构成为能调整所述旋转阻力，
所述进给条件包括所述旋转阻力的大小，
所述控制单元基于所述托盘姿势检测单元的检测信息调整所述旋转阻力施加单元所
施加的所述旋转阻力。

2

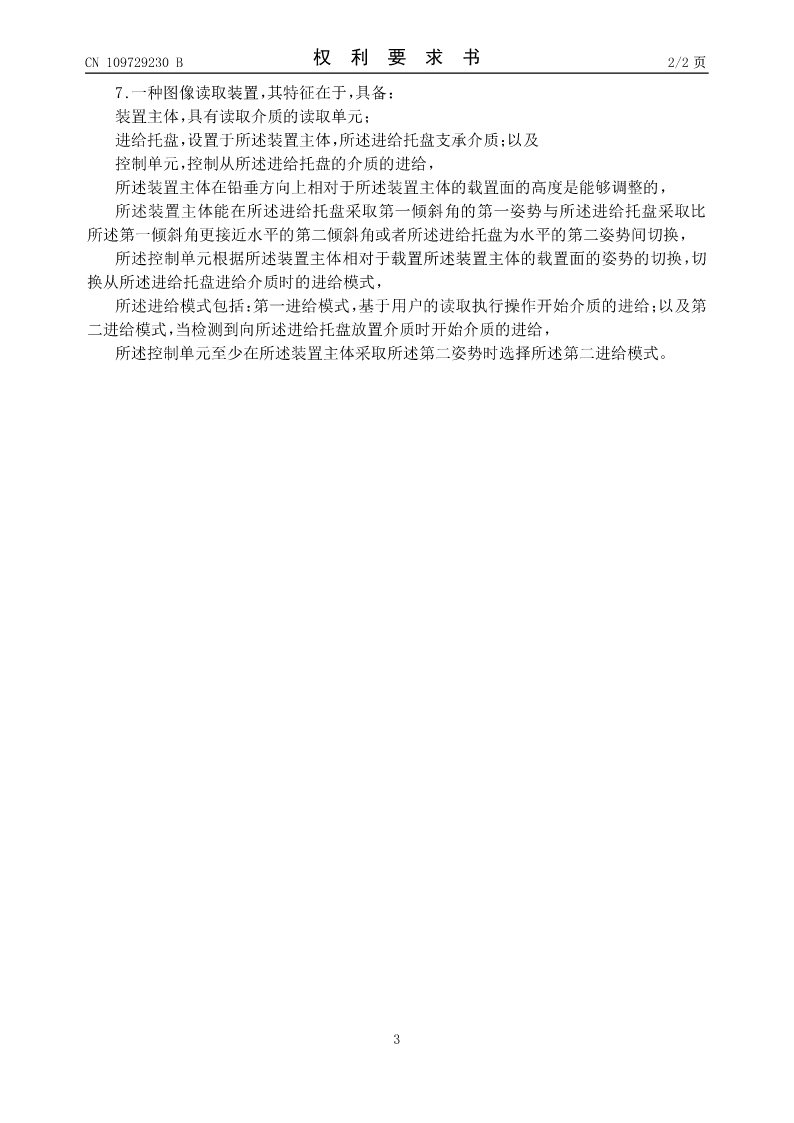

CN109729230B权利要求书2/2页
7.一种图像读取装置，其特征在于，具备：
装置主体，具有读取介质的读取单元；
进给托盘，设置于所述装置主体，所述进给托盘支承介质；以及
控制单元，控制从所述进给托盘的介质的进给，
所述装置主体在铅垂方向上相对于所述装置主体的载置面的高度是能够调整的，
所述装置主体能在所述进给托盘采取第一倾斜角的第一姿势与所述进给托盘采取比
所述第一倾斜角更接近水平的第二倾斜角或者所述进给托盘为水平的第二姿势间切换，
所述控制单元根据所述装置主体相对于载置所述装置主体的载置面的姿势的切换，切
换从所述进给托盘进给介质时的进给模式，
所述进给模式包括：第一进给模式，基于用户的读取执行操作开始介质的进给；以及第
二进给模式，当检测到向所述进给托盘放置介质时开始介质的进给，
所述控制单元至少在所述装置主体采取所述第二姿势时选择所述第二进给模式。

3

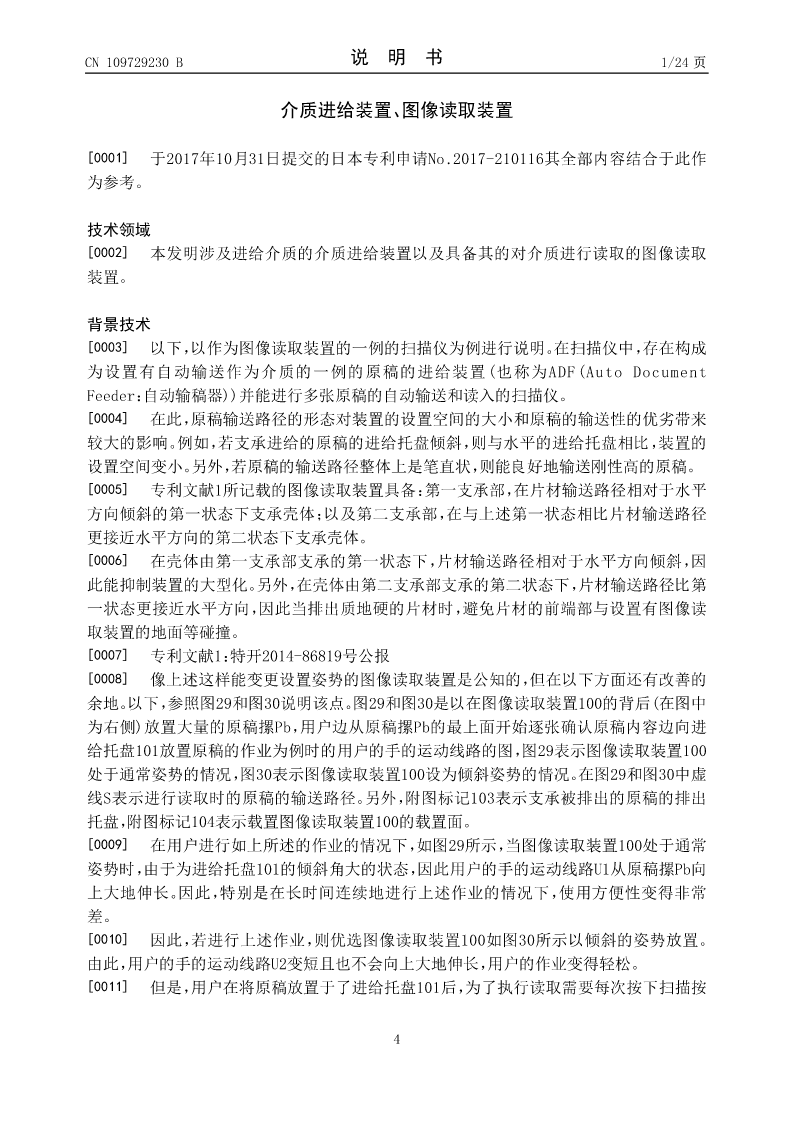

CN109729230B说明书1/24页
