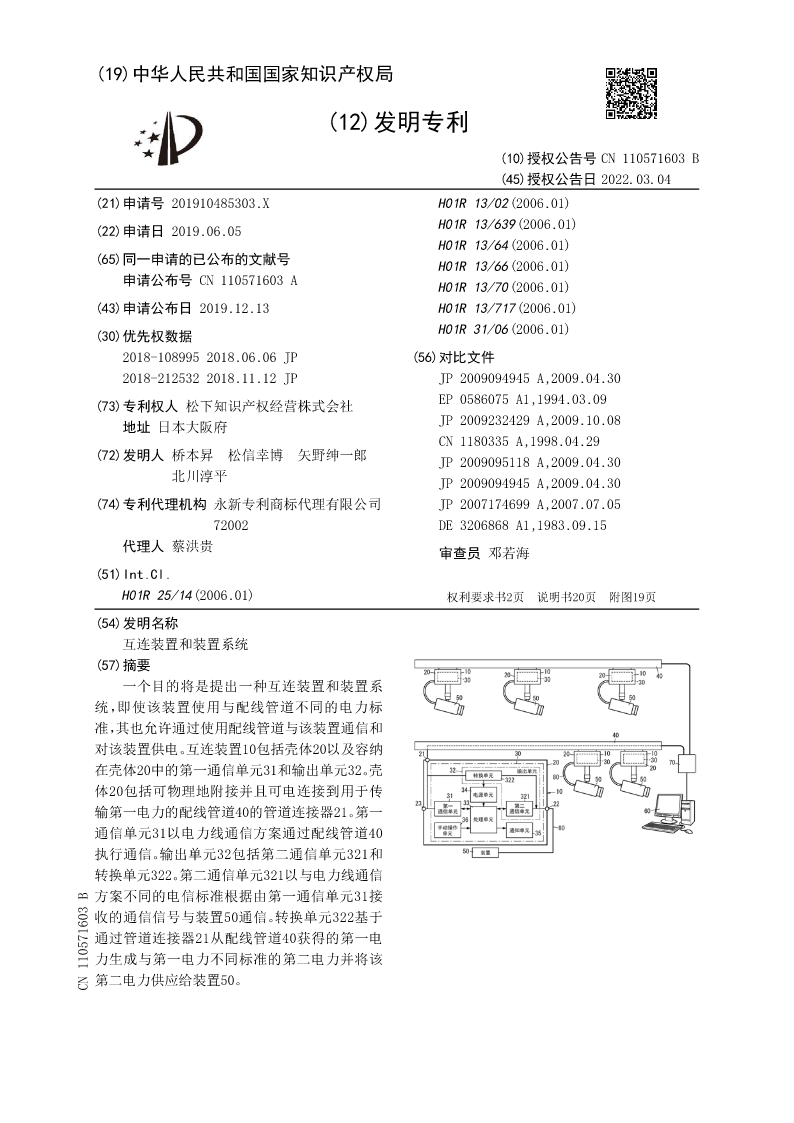

(19)中华人民共和国国家知识产权局

(12)发明专利

(10)授权公告号CN110571603B
(45)授权公告日2022.03.04
(21)申请号201910485303.XH01R13/02(2006.01)
(22)申请日2019.06.05H01R13/639(2006.01)
H01R13/64(2006.01)
(65)同一申请的已公布的文献号H01R13/66(2006.01)
申请公布号CN110571603AH01R13/70(2006.01)
(43)申请公布日2019.12.13H01R13/717(2006.01)
(30)优先权数据H01R31/06(2006.01)
2018-1089952018.06.06JP(56)对比文件
2018-2125322018.11.12JPJP2009094945A,2009.04.30
(73)专利权人松下知识产权经营株式会社EP0586075A1,1994.03.09
地址日本大阪府JP2009232429A,2009.10.08
CN1180335A,1998.04.29
(72)发明人桥本昇松信幸博矢野绅一郎JP2009095118A,2009.04.30
北川淳平JP2009094945A,2009.04.30
(74)专利代理机构永新专利商标代理有限公司JP2007174699A,2007.07.05
72002DE3206868A1,1983.09.15
代理人蔡洪贵审查员邓若海

(51)Int.Cl.
H01R25/14(2006.01)权利要求书2页说明书20页附图19页
(54)发明名称
互连装置和装置系统
(57)摘要
一个目的将是提出一种互连装置和装置系
统，即使该装置使用与配线管道不同的电力标
准，其也允许通过使用配线管道与该装置通信和
对该装置供电。互连装置10包括壳体20以及容纳
在壳体20中的第一通信单元31和输出单元32。壳
体20包括可物理地附接并且可电连接到用于传
输第一电力的配线管道40的管道连接器21。第一
通信单元31以电力线通信方案通过配线管道40
执行通信。输出单元32包括第二通信单元321和
转换单元322。第二通信单元321以与电力线通信
方案不同的电信标准根据由第一通信单元31接
收的通信信号与装置50通信。转换单元322基于
通过管道连接器21从配线管道40获得的第一电
力生成与第一电力不同标准的第二电力并将该
第二电力供应给装置50。
CN110571603B

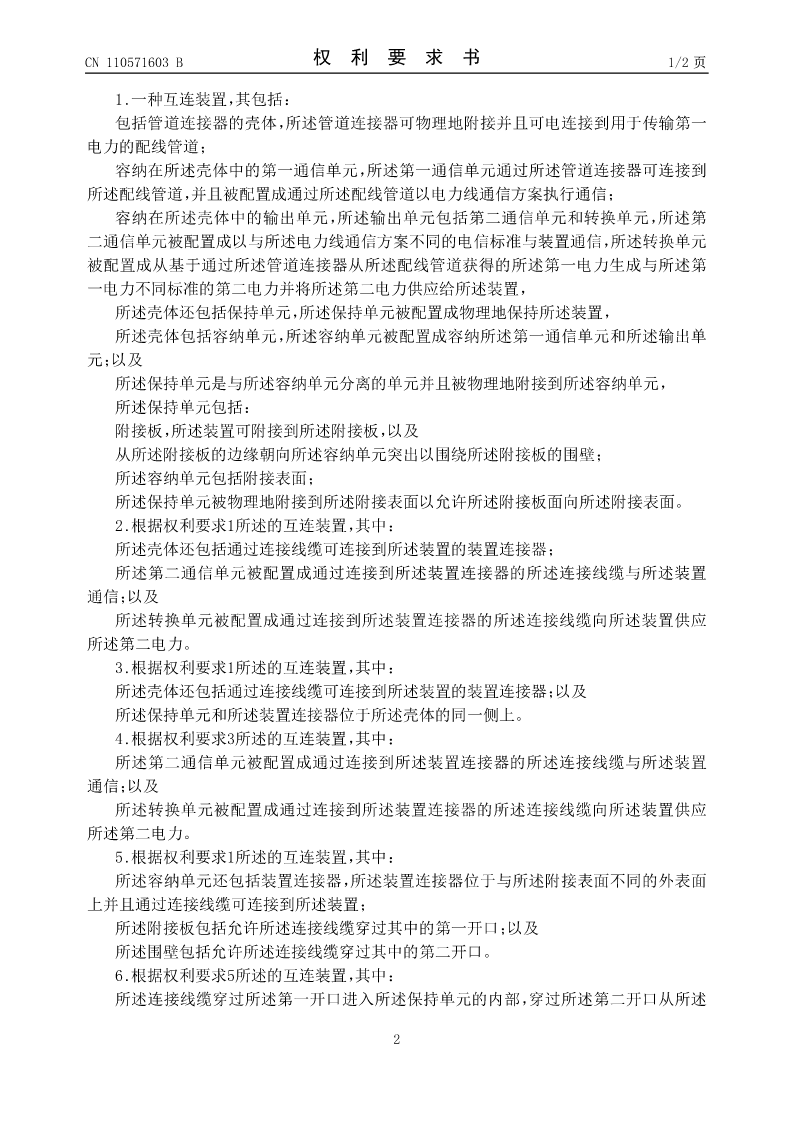

CN110571603B权利要求书1/2页

1.一种互连装置，其包括：
包括管道连接器的壳体，所述管道连接器可物理地附接并且可电连接到用于传输第一
电力的配线管道；
容纳在所述壳体中的第一通信单元，所述第一通信单元通过所述管道连接器可连接到
所述配线管道，并且被配置成通过所述配线管道以电力线通信方案执行通信；
容纳在所述壳体中的输出单元，所述输出单元包括第二通信单元和转换单元，所述第
二通信单元被配置成以与所述电力线通信方案不同的电信标准与装置通信，所述转换单元
被配置成从基于通过所述管道连接器从所述配线管道获得的所述第一电力生成与所述第
一电力不同标准的第二电力并将所述第二电力供应给所述装置，
所述壳体还包括保持单元，所述保持单元被配置成物理地保持所述装置，
所述壳体包括容纳单元，所述容纳单元被配置成容纳所述第一通信单元和所述输出单
元；以及
所述保持单元是与所述容纳单元分离的单元并且被物理地附接到所述容纳单元，
所述保持单元包括：
附接板，所述装置可附接到所述附接板，以及
从所述附接板的边缘朝向所述容纳单元突出以围绕所述附接板的围壁；
所述容纳单元包括附接表面；
所述保持单元被物理地附接到所述附接表面以允许所述附接板面向所述附接表面。
2.根据权利要求1所述的互连装置，其中：
所述壳体还包括通过连接线缆可连接到所述装置的装置连接器；
所述第二通信单元被配置成通过连接到所述装置连接器的所述连接线缆与所述装置
通信；以及
所述转换单元被配置成通过连接到所述装置连接器的所述连接线缆向所述装置供应
所述第二电力。
3.根据权利要求1所述的互连装置，其中：
所述壳体还包括通过连接线缆可连接到所述装置的装置连接器；以及
所述保持单元和所述装置连接器位于所述壳体的同一侧上。
4.根据权利要求3所述的互连装置，其中：
所述第二通信单元被配置成通过连接到所述装置连接器的所述连接线缆与所述装置
通信；以及
所述转换单元被配置成通过连接到所述装置连接器的所述连接线缆向所述装置供应
所述第二电力。
5.根据权利要求1所述的互连装置，其中：
所述容纳单元还包括装置连接器，所述装置连接器位于与所述附接表面不同的外表面
上并且通过连接线缆可连接到所述装置；
所
