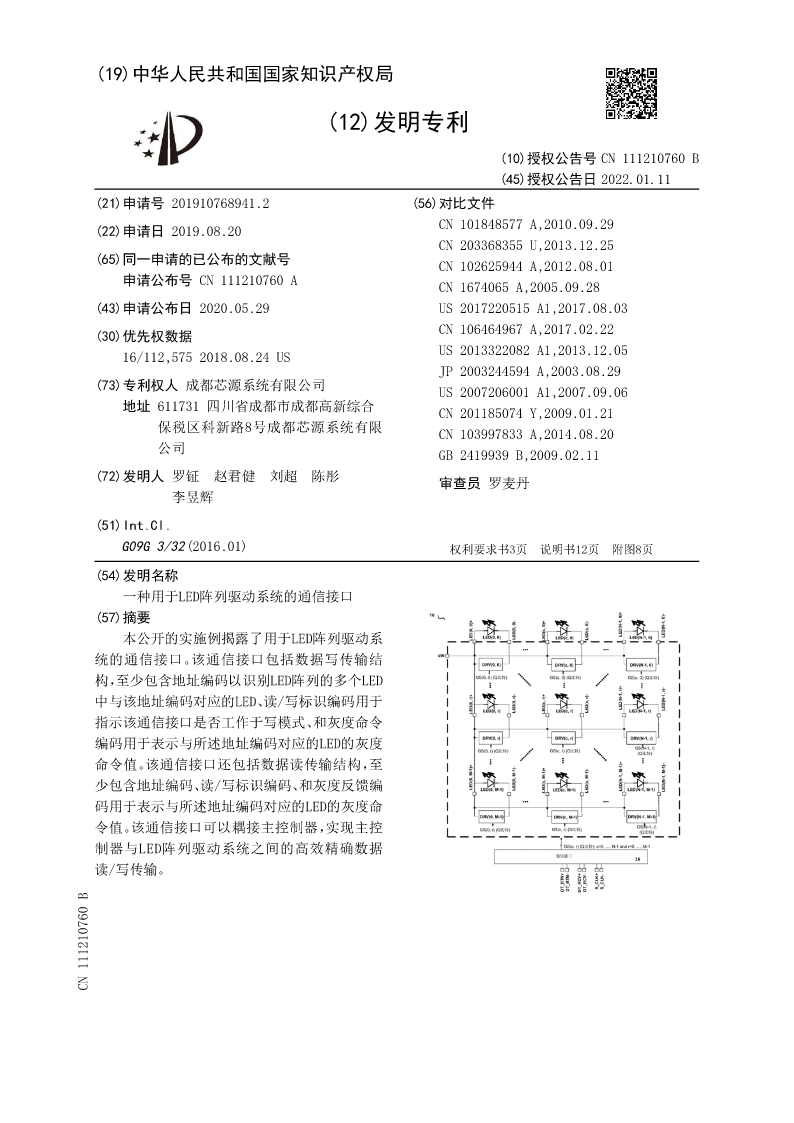

(19)中华人民共和国国家知识产权局

(12)发明专利

(10)授权公告号CN111210760B
(45)授权公告日2022.01.11
(21)申请号201910768941.2(56)对比文件
CN10184857
(22)申请日2019.08.207A,2010.09.29
CN203368355U,2013.12.25
(65)同一申请的已公布的文献号CN102625944A,2012.08.01
申请公布号CN111210760ACN1674065A,2005.09.28
(43)申请公布日2020.05.29US2017220515A1,2017.08.03
(30)优先权数据CN106464967A,2017.02.22
16/112,5752018.08.24USUS2013322082A1,2013.12.05
JP2003244594A,2003.08.29
(73)专利权人成都芯源系统有限公司US2007206001A1,2007.09.06
地址611731四川省成都市成都高新综合CN201185074Y,2009.01.21
保税区科新路8号成都芯源系统有限CN103997833A,2014.08.20
公司GB2419939B,2009.02.11
(72)发明人罗钲赵君健刘超陈彤审查员罗麦丹
李昱辉

(51)Int.Cl.
G09G3/32(2016.01)权利要求书3页说明书12页附图8页
(54)发明名称
一种用于LED阵列驱动系统的通信接口
(57)摘要
本公开的实施例揭露了用于LED阵列驱动系
统的通信接口。该通信接口包括数据写传输结
构，至少包含地址编码以识别LED阵列的多个LED
中与该地址编码对应的LED、读/写标识编码用于
指示该通信接口是否工作于写模式、和灰度命令
编码用于表示与所述地址编码对应的LED的灰度
命令值。该通信接口还包括数据读传输结构，至
少包含地址编码、读/写标识编码、和灰度反馈编
码用于表示与所述地址编码对应的LED的灰度命
令值。该通信接口可以耦接主控制器，实现主控
制器与LED阵列驱动系统之间的高效精确数据
读/写传输。
CN111210760B
CN111210760B权利要求书1/3页

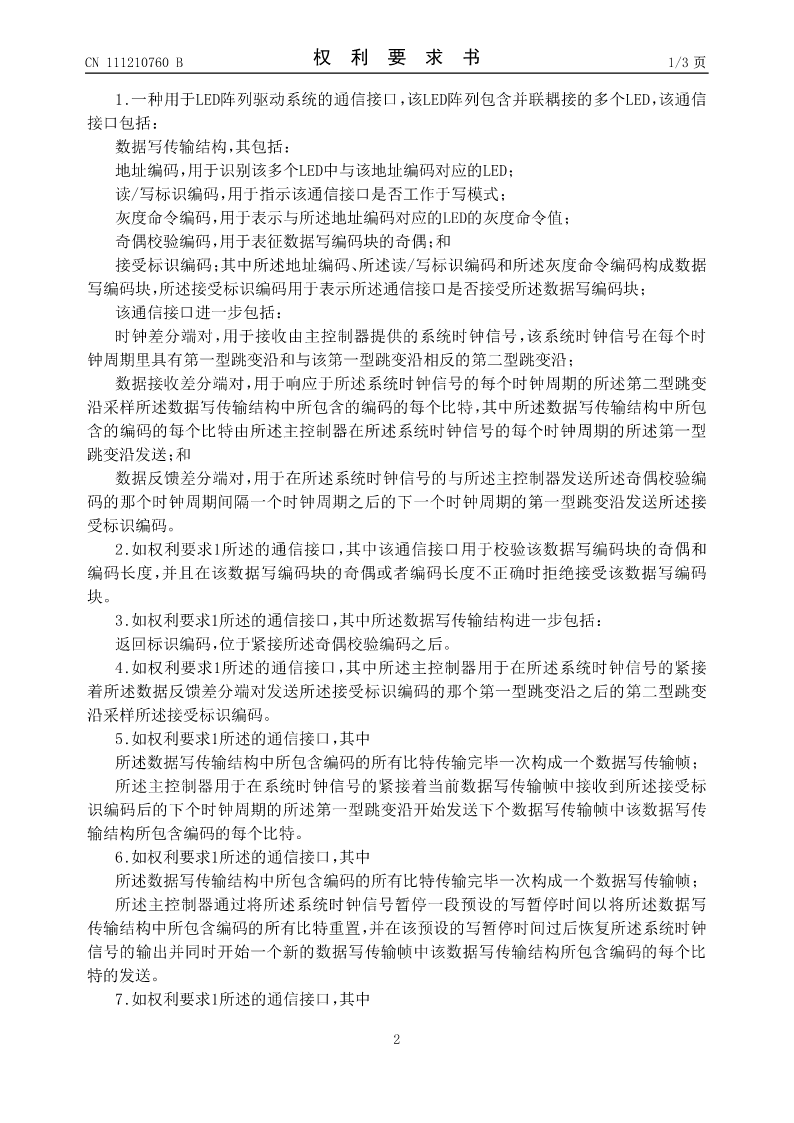

1.一种用于LED阵列驱动系统的通信接口，该LED阵列包含并联耦接的多个LED，该通信
接口包括：
数据写传输结构，其包括：
地址编码，用于识别该多个LED中与该地址编码对应的LED；
读/写标识编码，用于指示该通信接口是否工作于写模式；
灰度命令编码，用于表示与所述地址编码对应的LED的灰度命令值；
奇偶校验编码，用于表征数据写编码块的奇偶；和
接受标识编码；其中所述地址编码、所述读/写标识编码和所述灰度命令编码构成数据
写编码块，所述接受标识编码用于表示所述通信接口是否接受所述数据写编码块；
该通信接口进一步包括：
时钟差分端对，用于接收由主控制器提供的系统时钟信号，该系统时钟信号在每个时
钟周期里具有第一型跳变沿和与该第一型跳变沿相反的第二型跳变沿；
数据接收差分端对，用于响应于所述系统时钟信号的每个时钟周期的所述第二型跳变
沿采样所述数据写传输结构中所包含的编码的每个比特，其中所述数据写传输结构中所包
含的编码的每个比特由所述主控制器在所述系统时钟信号的每个时钟周期的所述第一型
跳变沿发送；和
数据反馈差分端对，用于在所述系统时钟信号的与所述主控制器发送所述奇偶校验编
码的那个时钟周期间隔一个时钟周期之后的下一个时钟周期的第一型跳变沿发送所述接
受标识编码。
2.如权利要求1所述的通信接口，其中该通信接口用于校验该数据写编码块的奇偶和
编码长度，并且在该数据写编码块的奇偶或者编码长度不正确时拒绝接受该数据写编码
块。
3.如权利要求1所述的通信接口，其中所述数据写传输结构进一步包括：
返回标识编码，位于紧接所述奇偶校验编码之后。
4.如权利要求1所述的通信接口，其中所述主控制器用于在所述系统时钟信号的紧接
着所述数据反馈差分端对发送所述接受标识编码的那个第一型跳变沿之后的第二型跳变
沿采样所述接受标识编码。
5.如权利要求1所述的通信接口，其中
所述数据写传输结构中所包含编码的所有比特传输完毕一次构成一个数据写传输帧；
所述主控制器用于在系统时钟信号的紧接着当前数据写传输帧中接收到所述接受标
识编码后的下个时钟周期的所述第一型跳变沿开始发送下个数据写传输帧中该数据写传
输结构所包含编码的每个比特。
6.如权利要求1所述的通信接口，其中
所述数据写传输结构中所包含编码的所有比特传输完毕一次构成一个数据写传输帧；
所述主控制器通过将所述系统时钟信号暂停一段预设的写暂停时间以将所述数据写
传输结构中所包含编码的所有比特重置，并在该预设的写暂停时间过后恢复所述
