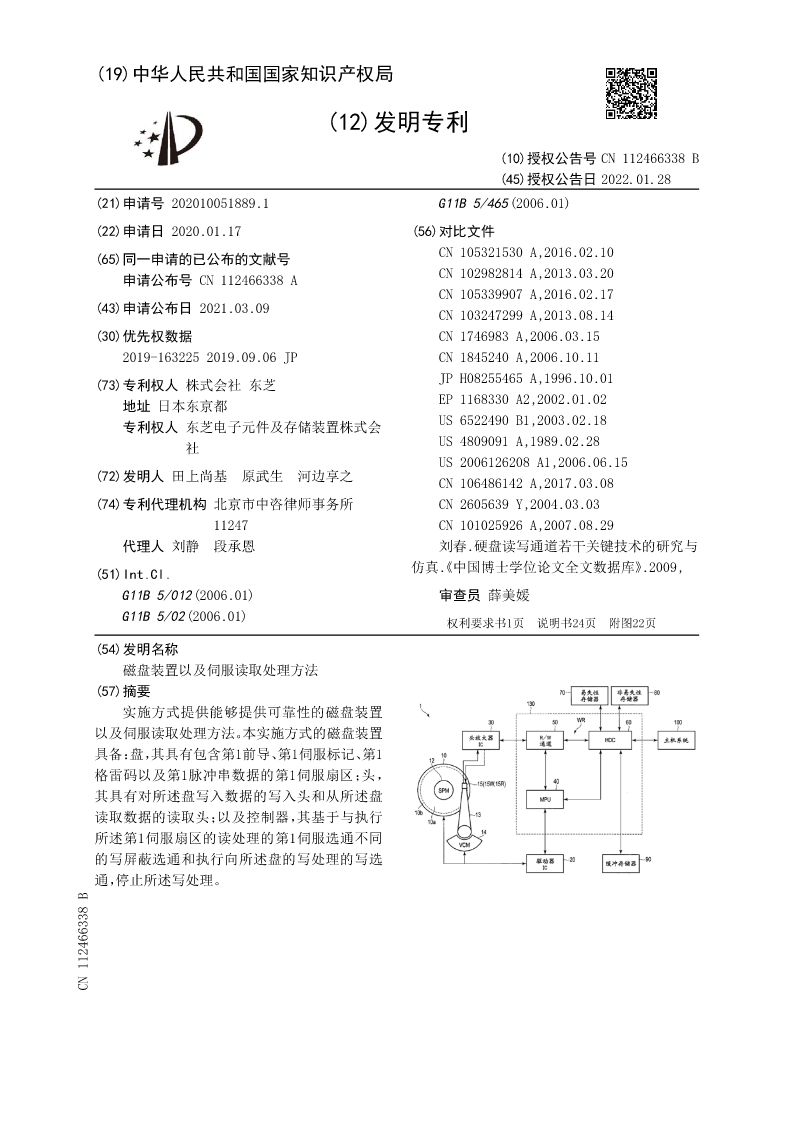

(19)中华人民共和国国家知识产权局

(12)发明专利

(10)授权公告号CN112466338B
(45)授权公告日2022.01.28
(21)申请号202010051889.1G11B5/465(2006.01)
(22)申请日2020.01.17(56)对比文件
(65)同一申请的已公布的文献号CN105321530A,2016.02.10
申请公布号CN112466338ACN102982814A,2013.03.20
CN105339907A,2016.02.17
(43)申请公布日2021.03.09CN103247299A,2013.08.14
(30)优先权数据CN1746983A,2006.03.15
2019-1632252019.09.06JPCN1845240A,2006.10.11
(73)专利权人株式会社东芝JPH08255465A,1996.10.01
地址日本东京都EP1168330A2,2002.01.02
专利权人东芝电子元件及存储装置株式会US6522490B1,2003.02.18
社US4809091A,1989.02.28
US2006126208A1,2006.06.15
(72)发明人田上尚基原武生河边享之CN106486142A,2017.03.08
(74)专利代理机构北京市中咨律师事务所CN2605639Y,2004.03.03
11247CN101025926A,2007.08.29
代理人刘静段承恩刘春.硬盘读写通道若干关键技术的研究与
(51)Int.Cl.仿真.《中国博士学位论文全文数据库》.2009,
G11B5/012(2006.01)审查员薛美媛

G11B5/02(2006.01)权利要求书1页说明书24页附图22页
(54)发明名称
磁盘装置以及伺服读取处理方法
(57)摘要
实施方式提供能够提供可靠性的磁盘装置
以及伺服读取处理方法。本实施方式的磁盘装置
具备：盘，其具有包含第1前导、第1伺服标记、第1
格雷码以及第1脉冲串数据的第1伺服扇区；头，
其具有对所述盘写入数据的写入头和从所述盘
读取数据的读取头；以及控制器，其基于与执行
所述第1伺服扇区的读处理的第1伺服选通不同
的写屏蔽选通和执行向所述盘的写处理的写选
通，停止所述写处理。
CN112466338B

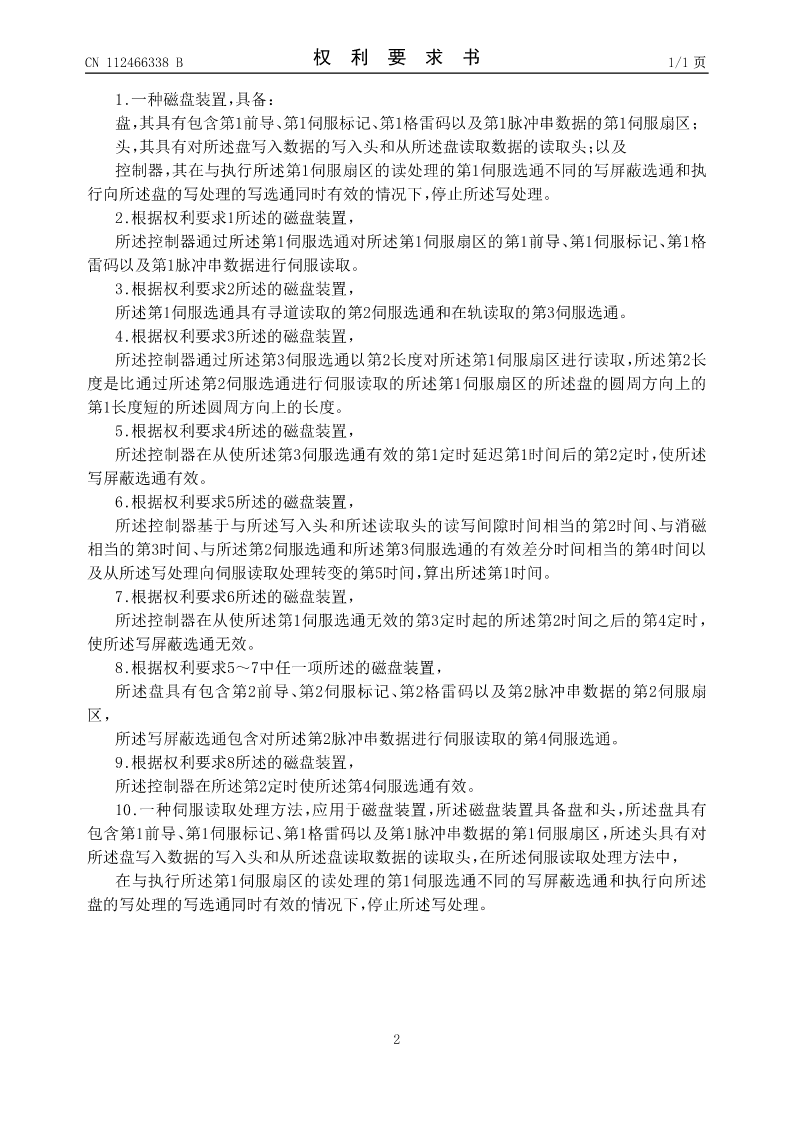

CN112466338B权利要求书1/1页

1.一种磁盘装置，具备：
盘，其具有包含第1前导、第1伺服标记、第1格雷码以及第1脉冲串数据的第1伺服扇区；
头，其具有对所述盘写入数据的写入头和从所述盘读取数据的读取头；以及
控制器，其在与执行所述第1伺服扇区的读处理的第1伺服选通不同的写屏蔽选通和执
行向所述盘的写处理的写选通同时有效的情况下，停止所述写处理。
2.根据权利要求1所述的磁盘装置，
所述控制器通过所述第1伺服选通对所述第1伺服扇区的第1前导、第1伺服标记、第1格
雷码以及第1脉冲串数据进行伺服读取。
3.根据权利要求2所述的磁盘装置，
所述第1伺服选通具有寻道读取的第2伺服选通和在轨读取的第3伺服选通。
4.根据权利要求3所述的磁盘装置，
所述控制器通过所述第3伺服选通以第2长度对所述第1伺服扇区进行读取，所述第2长
度是比通过所述第2伺服选通进行伺服读取的所述第1伺服扇区的所述盘的圆周方向上的
第1长度短的所述圆周方向上的长度。
5.根据权利要求4所述的磁盘装置，
所述控制器在从使所述第3伺服选通有效的第1定时延迟第1时间后的第2定时，使所述
写屏蔽选通有效。
6.根据权利要求5所述的磁盘装置，
所述控制器基于与所述写入头和所述读取头的读写间隙时间相当的第2时间、与消磁
相当的第3时间、与所述第2伺服选通和所述第3伺服选通的有效差分时间相当的第4时间以
及从所述写处理向伺服读取处理转变的第5时间，算出所述第1时间。
7.根据权利要求6所述的磁盘装置，
所述控制器在从使所述第1伺服选通无效的第3定时起的所述第2时间之后的第4定时，
使所述写屏蔽选通无效。
8.根据权利要求5～7中任一项所述的磁盘装置，
所述盘具有包含第2前导、第2伺服标记、第2格雷码以及第2脉冲串数据的第2伺服扇
区，
所述写屏蔽选通包含对所述第2脉冲串数据进行伺服读取的第4伺服选通。
9.根据权利要求8所述的磁盘装置，
所述控制器在所述第2定时使所述第4伺服选通有效。
10.一种伺服读取处理方法，应用于磁盘装置，所述磁盘装置具备盘和头，所述盘具有
包含第1前导、第1伺服标记、第1格雷码以及第1脉冲串数据的第1伺服扇区，所述头具有对
所述盘写入数据的写入头和从所述盘读取数据的读取头，在所述伺服读取处理方法中，
在与执行所述第1伺服扇区的读处理的第1伺服选通不同的写屏蔽选通和执行向所述
盘的写处理的写选通同
