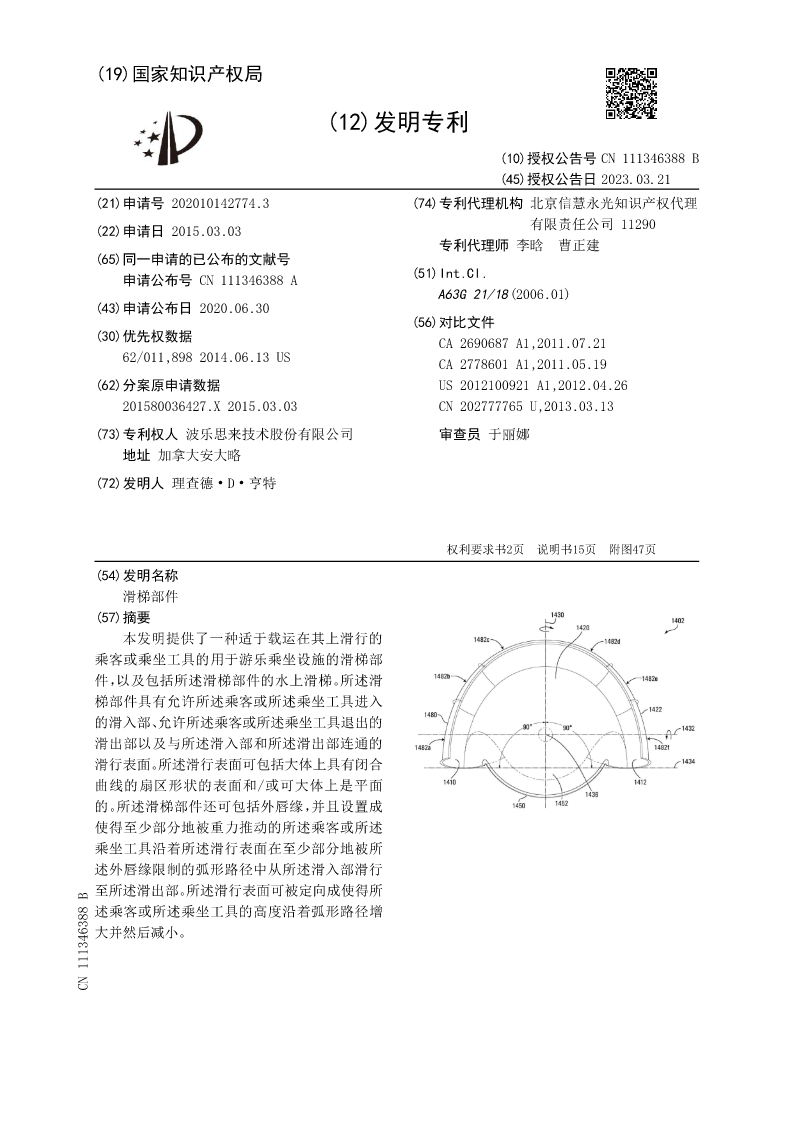

(19)国家知识产权局

(12)发明专利

(10)授权公告号CN111346388B
(45)授权公告日2023.03.21
(21)申请号202010142774.3(74)专利代理机构北京信慧永光知识产权代理
(22)申请日2015.03.03有限责任公司11290
专利代理师李晗曹正建
(65)同一申请的已公布的文献号
申请公布号CN111346388A(51)Int.Cl.
A63G21/18(2006.01)
(43)申请公布日2020.06.30
(56)对比文件
(30)优先权数据CA2690687A1,2011.07.21
62/011,8982014.06.13USCA2778601A1,2011.05.19
(62)分案原申请数据US2012100921A1,2012.04.26
201580036427.X2015.03.03CN202777765U,2013.03.13
(73)专利权人波乐思来技术股份有限公司审查员于丽娜

地址加拿大安大略
(72)发明人理查德·D·亨特

权利要求书2页说明书15页附图47页
(54)发明名称
滑梯部件
(57)摘要
本发明提供了一种适于载运在其上滑行的
乘客或乘坐工具的用于游乐乘坐设施的滑梯部
件，以及包括所述滑梯部件的水上滑梯。所述滑
梯部件具有允许所述乘客或所述乘坐工具进入
的滑入部、允许所述乘客或所述乘坐工具退出的
滑出部以及与所述滑入部和所述滑出部连通的
滑行表面。所述滑行表面可包括大体上具有闭合
曲线的扇区形状的表面和/或可大体上是平面
的。所述滑梯部件还可包括外唇缘，并且设置成
使得至少部分地被重力推动的所述乘客或所述
乘坐工具沿着所述滑行表面在至少部分地被所
述外唇缘限制的弧形路径中从所述滑入部滑行
至所述滑出部。所述滑行表面可被定向成使得所
述乘客或所述乘坐工具的高度沿着弧形路径增
大并然后减小。
CN111346388B

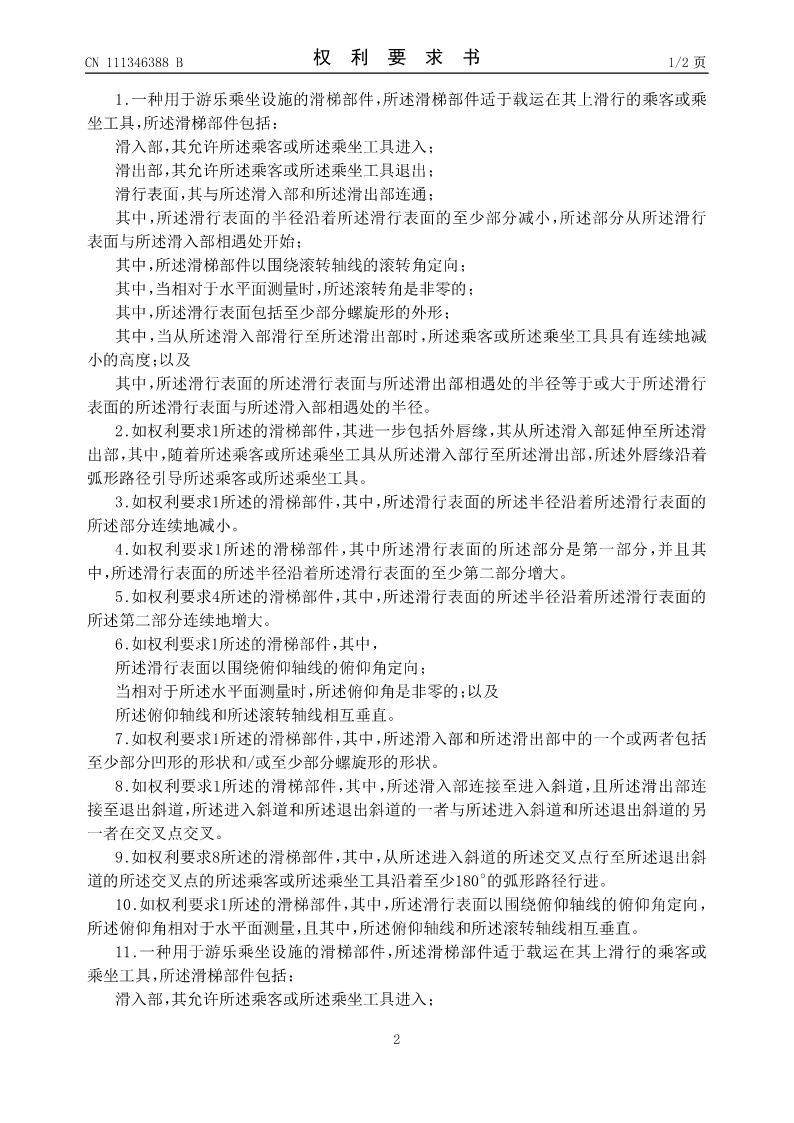

CN111346388B权利要求书1/2页

1.一种用于游乐乘坐设施的滑梯部件，所述滑梯部件适于载运在其上滑行的乘客或乘
坐工具，所述滑梯部件包括：
滑入部，其允许所述乘客或所述乘坐工具进入；
滑出部，其允许所述乘客或所述乘坐工具退出；
滑行表面，其与所述滑入部和所述滑出部连通；
其中，所述滑行表面的半径沿着所述滑行表面的至少部分减小，所述部分从所述滑行
表面与所述滑入部相遇处开始；
其中，所述滑梯部件以围绕滚转轴线的滚转角定向；
其中，当相对于水平面测量时，所述滚转角是非零的；
其中，所述滑行表面包括至少部分螺旋形的外形；
其中，当从所述滑入部滑行至所述滑出部时，所述乘客或所述乘坐工具具有连续地减
小的高度；以及
其中，所述滑行表面的所述滑行表面与所述滑出部相遇处的半径等于或大于所述滑行
表面的所述滑行表面与所述滑入部相遇处的半径。
2.如权利要求1所述的滑梯部件，其进一步包括外唇缘，其从所述滑入部延伸至所述滑
出部，其中，随着所述乘客或所述乘坐工具从所述滑入部行至所述滑出部，所述外唇缘沿着
弧形路径引导所述乘客或所述乘坐工具。
3.如权利要求1所述的滑梯部件，其中，所述滑行表面的所述半径沿着所述滑行表面的
所述部分连续地减小。
4.如权利要求1所述的滑梯部件，其中所述滑行表面的所述部分是第一部分，并且其
中，所述滑行表面的所述半径沿着所述滑行表面的至少第二部分增大。
5.如权利要求4所述的滑梯部件，其中，所述滑行表面的所述半径沿着所述滑行表面的
所述第二部分连续地增大。
6.如权利要求1所述的滑梯部件，其中，
所述滑行表面以围绕俯仰轴线的俯仰角定向；
当相对于所述水平面测量时，所述俯仰角是非零的；以及
所述俯仰轴线和所述滚转轴线相互垂直。
7.如权利要求1所述的滑梯部件，其中，所述滑入部和所述滑出部中的一个或两者包括
至少部分凹形的形状和/或至少部分螺旋形的形状。
8.如权利要求1所述的滑梯部件，其中，所述滑入部连接至进入斜道，且所述滑出部连
接至退出斜道，所述进入斜道和所述退出斜道的一者与所述进入斜道和所述退出斜道的另
一者在交叉点交叉。
9.如权利要求8所述的滑梯部件，其中，从所述进入斜道的所述交叉点行至所述退出斜
道的所述交叉点的所述乘客或所述乘坐工具沿着至少180°的弧形路径行进。
10.如权利要求1所述的滑梯部件，其中，所述滑行表面以围绕俯仰轴线的俯仰角定向，
所述俯仰角相对于水平面测量，且其中，所述俯仰轴线和所述滚转轴线相互垂直。
11.一种用于游乐乘坐设施的滑梯部件，所述滑梯部件适于载运在其上滑行的乘客或
乘坐工具，所述滑梯部件包括：
滑入部，其允许所述乘客或所述乘坐工具进入；

2

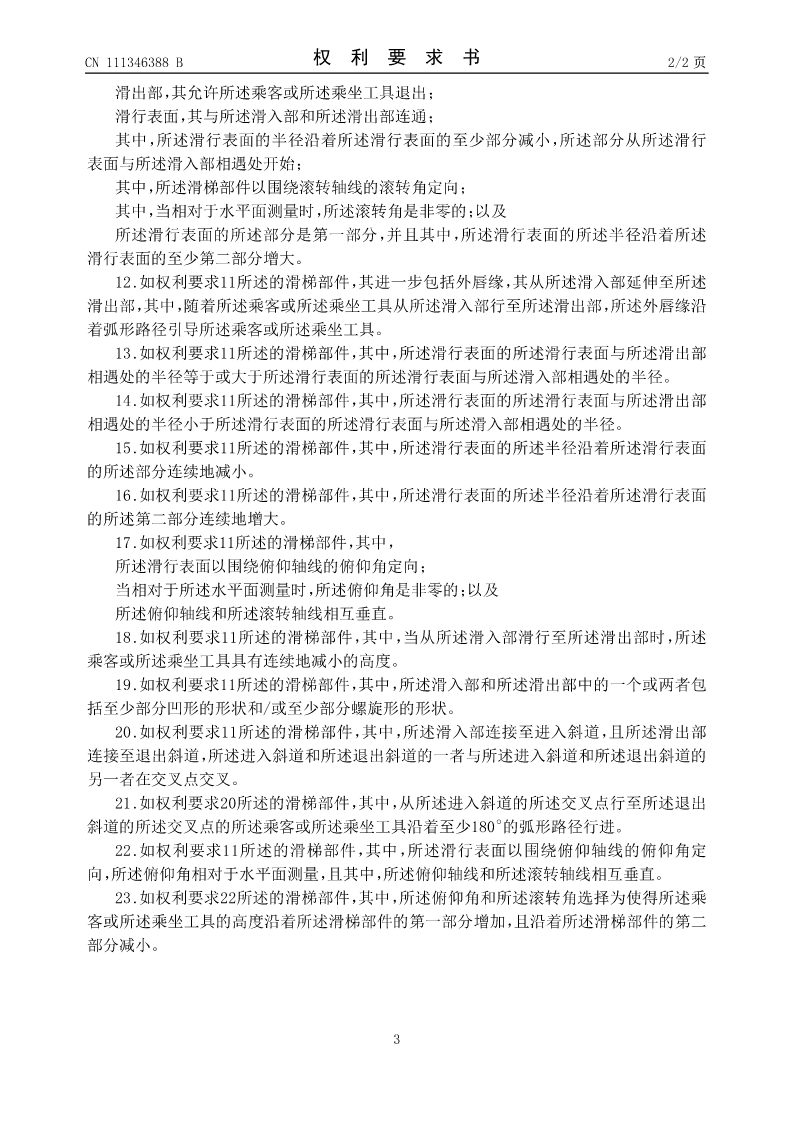

CN111346388B权利要求书2/2页
滑出部，其允许所述乘客或所述乘坐工具退出；
滑行表面，其与所述滑入部和所
