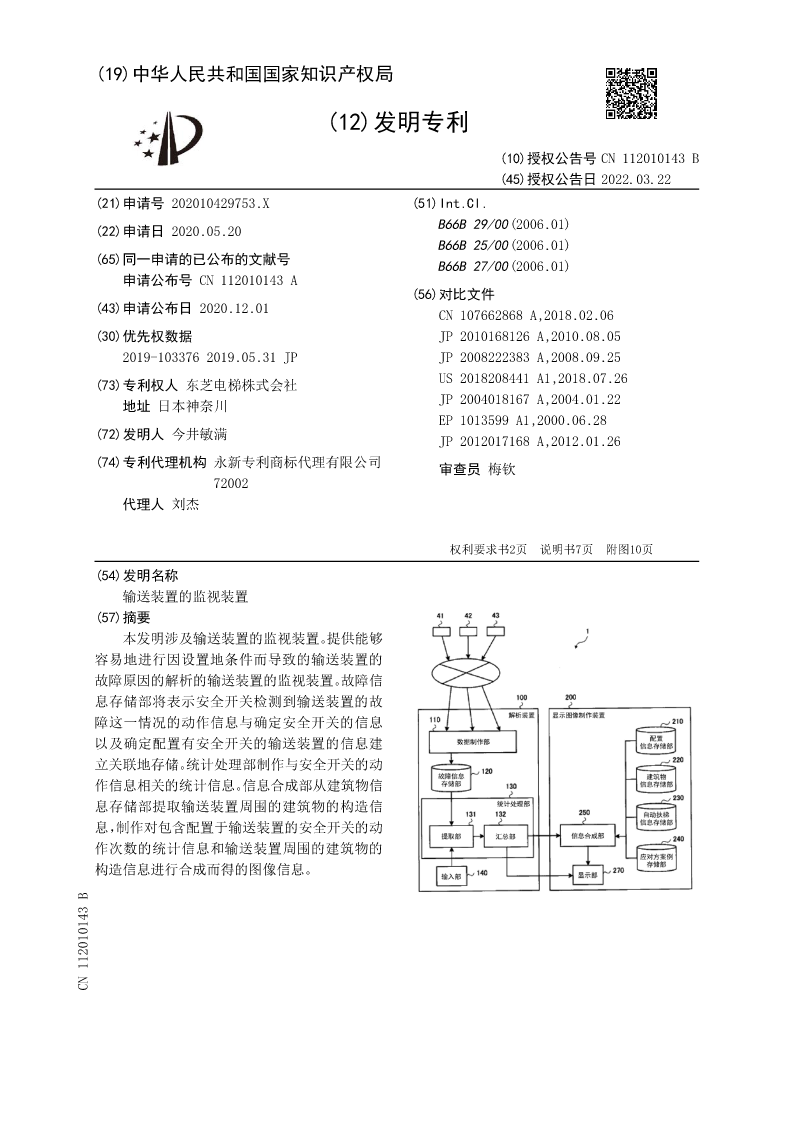

(19)中华人民共和国国家知识产权局

(12)发明专利

(10)授权公告号CN112010143B
(45)授权公告日2022.03.22
(21)申请号202010429753.X(51)Int.Cl.
(22)申请日2020.05.20B66B29/00(2006.01)
B66B25/00(2006.01)
(65)同一申请的已公布的文献号B66B27/00(2006.01)
申请公布号CN112010143A
(56)对比文件
(43)申请公布日2020.12.01CN107662868A,2018.02.06
(30)优先权数据JP2010168126A,2010.08.05
2019-1033762019.05.31JPJP2008222383A,2008.09.25
(73)专利权人东芝电梯株式会社US2018208441A1,2018.07.26
地址日本神奈川JP2004018167A,2004.01.22
EP1013599A1,2000.06.28
(72)发明人今井敏满JP2012017168A,2012.01.26
机构永新专利商标代理有限公司
(74)专利代理审查员梅钦
72002

代理人刘杰

权利要求书2页说明书7页附图10页
(54)发明名称
输送装置的监视装置
(57)摘要
本发明涉及输送装置的监视装置。提供能够
容易地进行因设置地条件而导致的输送装置的
故障原因的解析的输送装置的监视装置。故障信
息存储部将表示安全开关检测到输送装置的故
障这一情况的动作信息与确定安全开关的信息
以及确定配置有安全开关的输送装置的信息建
立关联地存储。统计处理部制作与安全开关的动
作信息相关的统计信息。信息合成部从建筑物信
息存储部提取输送装置周围的建筑物的构造信
息，制作对包含配置于输送装置的安全开关的动
作次数的统计信息和输送装置周围的建筑物的
构造信息进行合成而得的图像信息。
CN112010143B

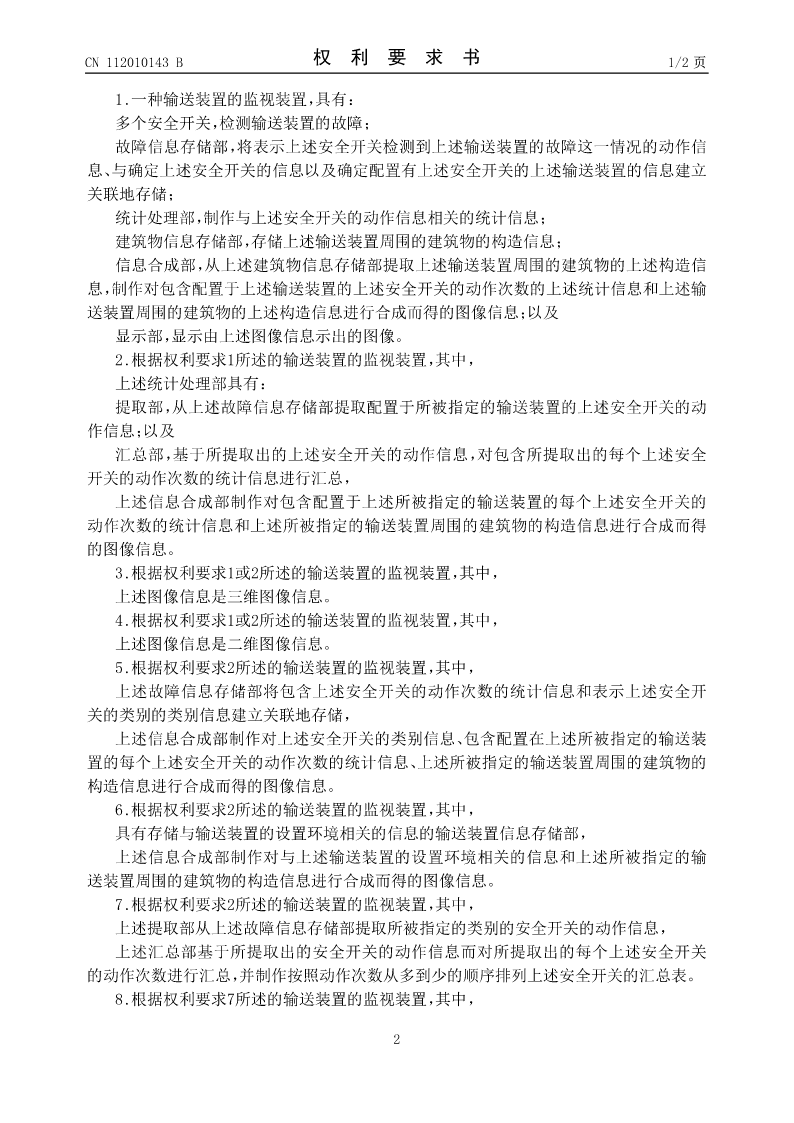

CN112010143B权利要求书1/2页

1.一种输送装置的监视装置，具有：
多个安全开关，检测输送装置的故障；
故障信息存储部，将表示上述安全开关检测到上述输送装置的故障这一情况的动作信
息、与确定上述安全开关的信息以及确定配置有上述安全开关的上述输送装置的信息建立
关联地存储；
统计处理部，制作与上述安全开关的动作信息相关的统计信息；
建筑物信息存储部，存储上述输送装置周围的建筑物的构造信息；
信息合成部，从上述建筑物信息存储部提取上述输送装置周围的建筑物的上述构造信
息，制作对包含配置于上述输送装置的上述安全开关的动作次数的上述统计信息和上述输
送装置周围的建筑物的上述构造信息进行合成而得的图像信息；以及
显示部，显示由上述图像信息示出的图像。
2.根据权利要求1所述的输送装置的监视装置，其中，
上述统计处理部具有：
提取部，从上述故障信息存储部提取配置于所被指定的输送装置的上述安全开关的动
作信息；以及
汇总部，基于所提取出的上述安全开关的动作信息，对包含所提取出的每个上述安全
开关的动作次数的统计信息进行汇总，
上述信息合成部制作对包含配置于上述所被指定的输送装置的每个上述安全开关的
动作次数的统计信息和上述所被指定的输送装置周围的建筑物的构造信息进行合成而得
的图像信息。
3.根据权利要求1或2所述的输送装置的监视装置，其中，
上述图像信息是三维图像信息。
4.根据权利要求1或2所述的输送装置的监视装置，其中，
上述图像信息是二维图像信息。
5.根据权利要求2所述的输送装置的监视装置，其中，
上述故障信息存储部将包含上述安全开关的动作次数的统计信息和表示上述安全开
关的类别的类别信息建立关联地存储，
上述信息合成部制作对上述安全开关的类别信息、包含配置在上述所被指定的输送装
置的每个上述安全开关的动作次数的统计信息、上述所被指定的输送装置周围的建筑物的
构造信息进行合成而得的图像信息。
6.根据权利要求2所述的输送装置的监视装置，其中，
具有存储与输送装置的设置环境相关的信息的输送装置信息存储部，
上述信息合成部制作对与上述输送装置的设置环境相关的信息和上述所被指定的输
送装置周围的建筑物的构造信息进行合成而得的图像信息。
7.根据权利要求2所述的输送装置的监视装置，其中，
上述提取部从上述故障信息存储部提取所被指定的类别的安全开关的动作信息，
上述汇总部基于所提取出的安全开关的动作信息而对所提取出的每个上述安全开关
的动作次数进行汇总，并制作按照动作次数从多到少的顺序排列上述安全开关的汇总表。
8.根据权利要求7所述的输送装置的监视装置，其中，

2

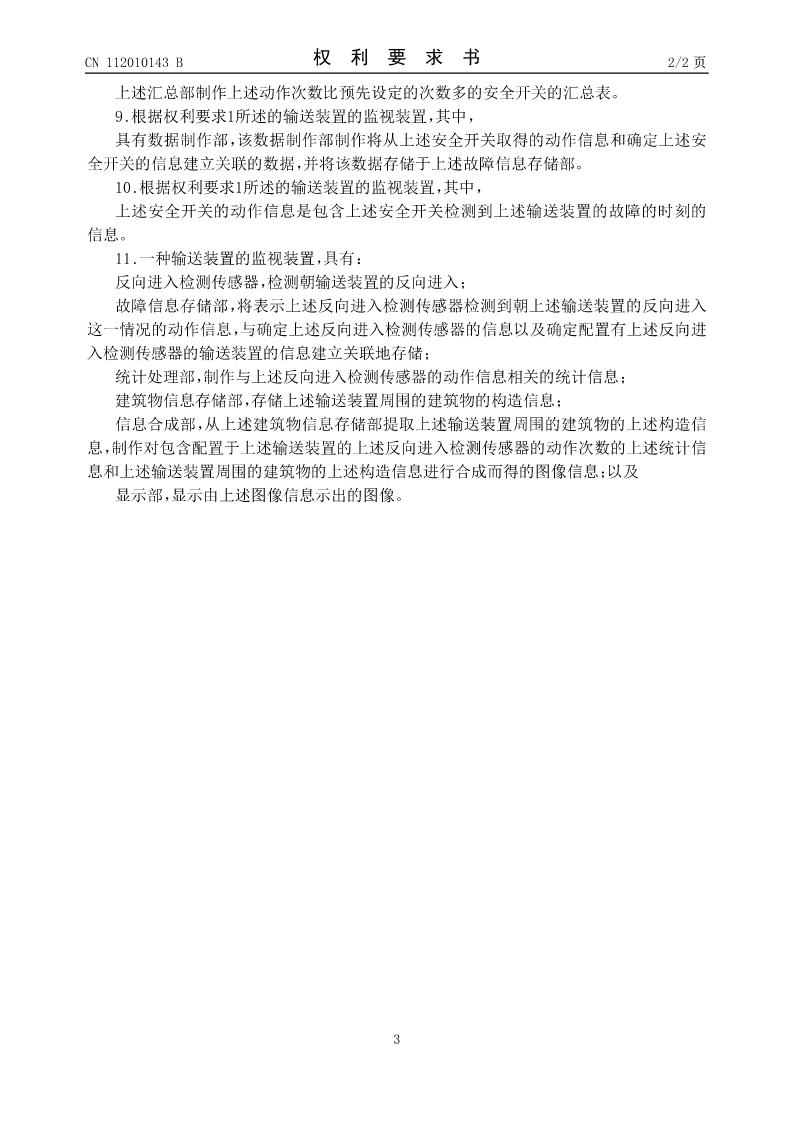

CN112010143B权利要求书2/2页
上述汇总部制作上述动作次数比预先设定的次数多的安全开关的汇总表。
9.根据权利要求
