3-1移位操作、十进制运算及逻辑运算

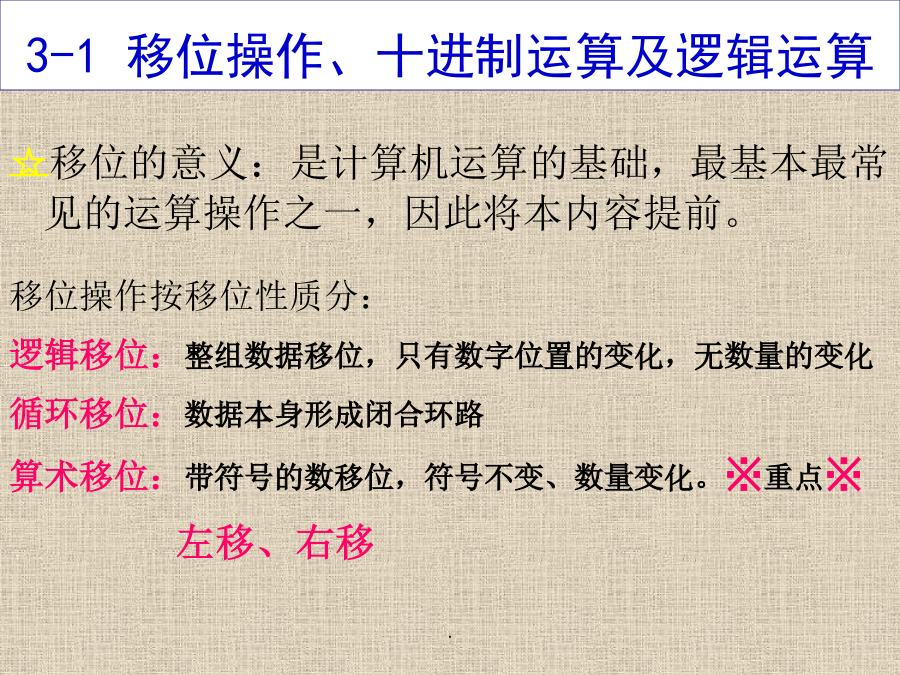

☆移位的意义：是计算机运算的基础，最基本最常见的运算操作之一，因此将本内容提前。

移位操作按移位性质分：
逻辑移位：整组数据移位，只有数字位置的变化，无数量的变化
循环移位：数据本身形成闭合环路
算术移位：带符号的数移位，符号不变、数量变化。※重点※

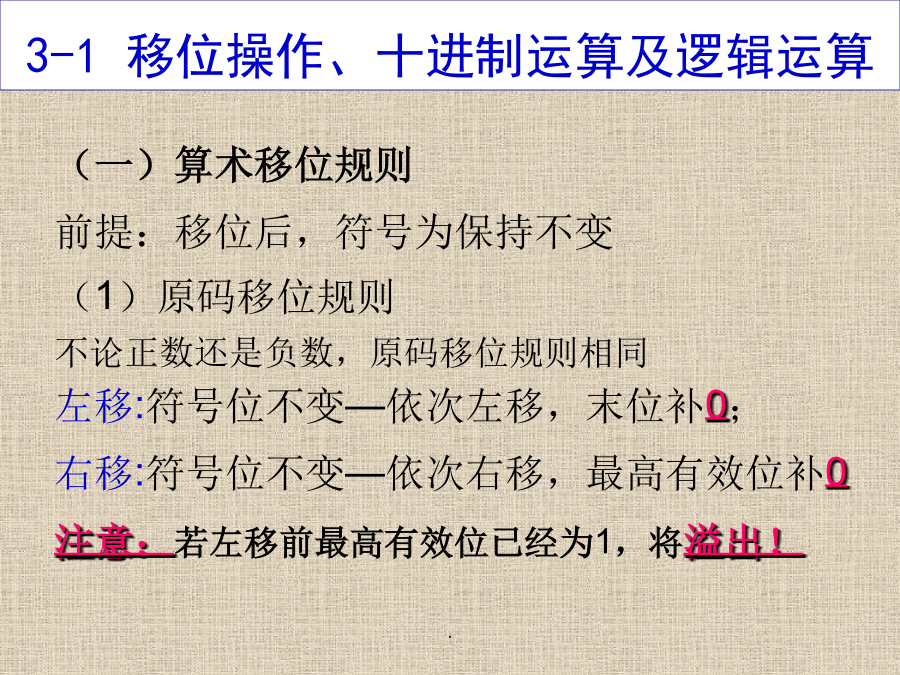

左移、右移00（一）算术移位规则
前提：移位后，符号为保持不变
（1）原码移位规则
不论正数还是负数，原码移位规则相同
左移:符号位不变—依次左移，末位补0；
右移:符号位不变—依次右移，最高有效位补0
注意：若左移前最高有效位已经为1，将溢出！例：原码移位，X原=101010101
左移:X左=110101010

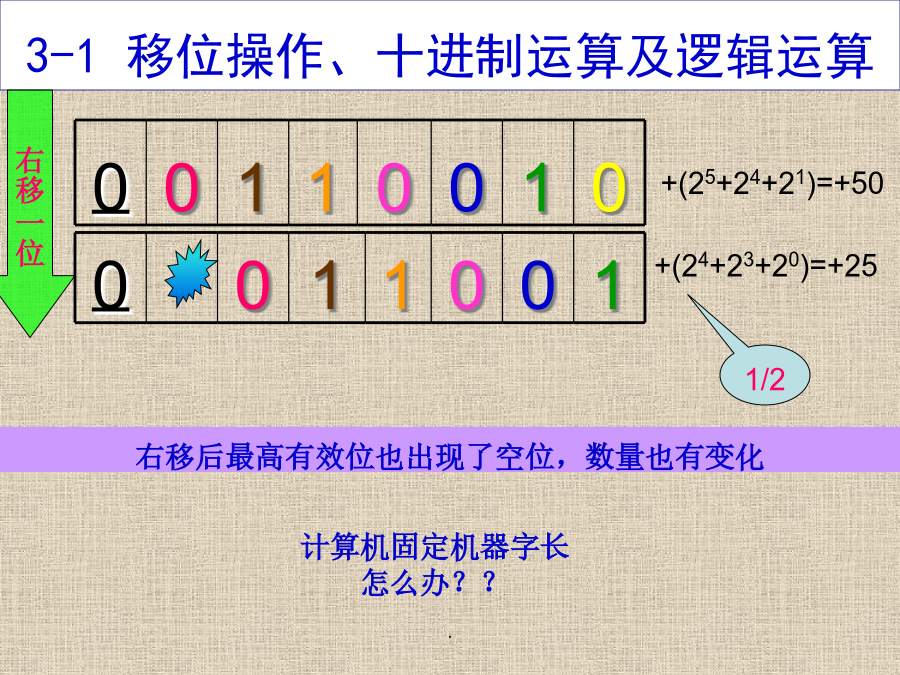

右移：X右=100101010(2)补码右移规则
连同符号位一起，依次右移，符号位保持不变
正数补码，右移，相当于补0
负数补码，右移，相当于补1
例：X补=11010010
右移：X补=11101001
