供配电设计技术思考题.doc

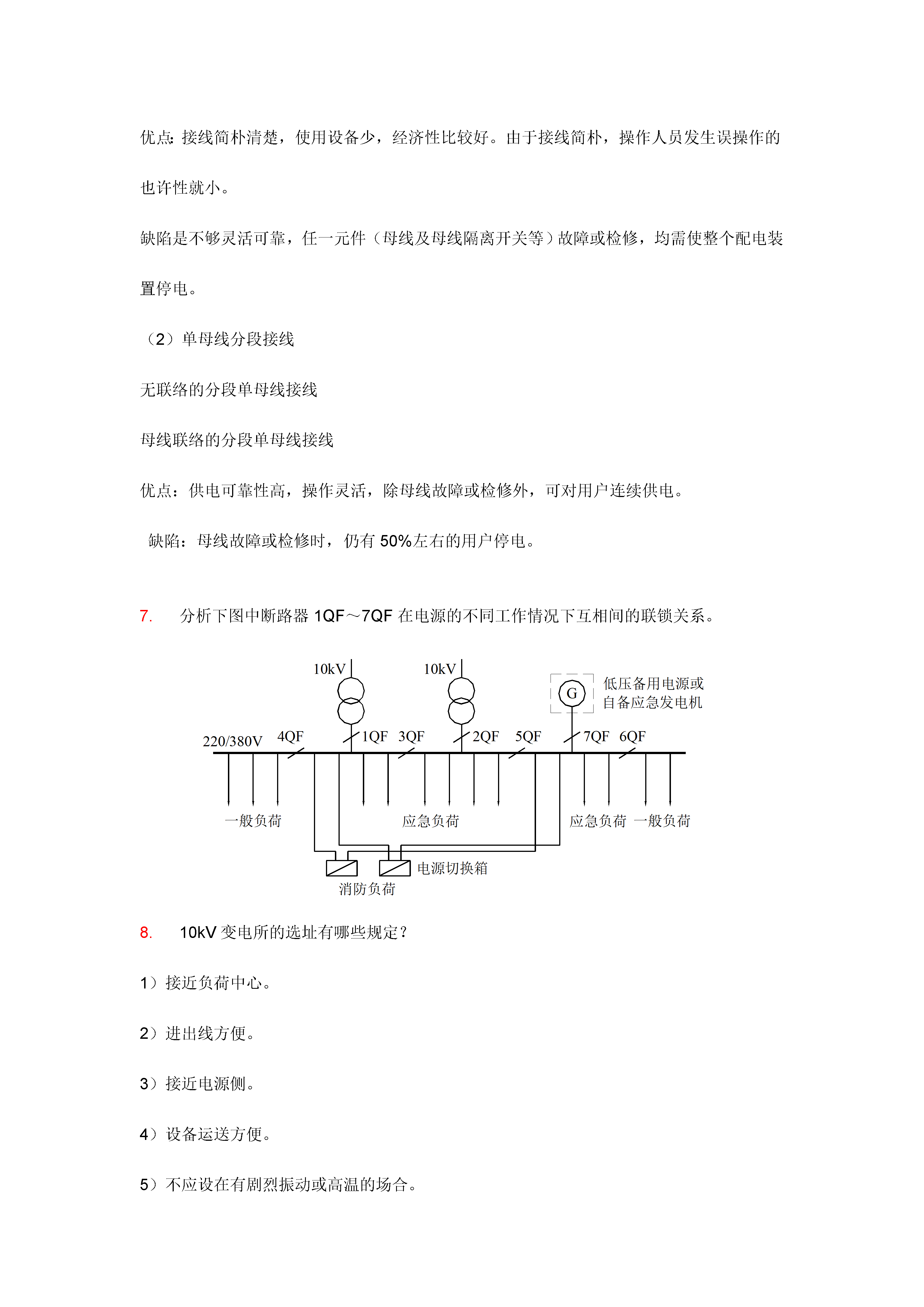

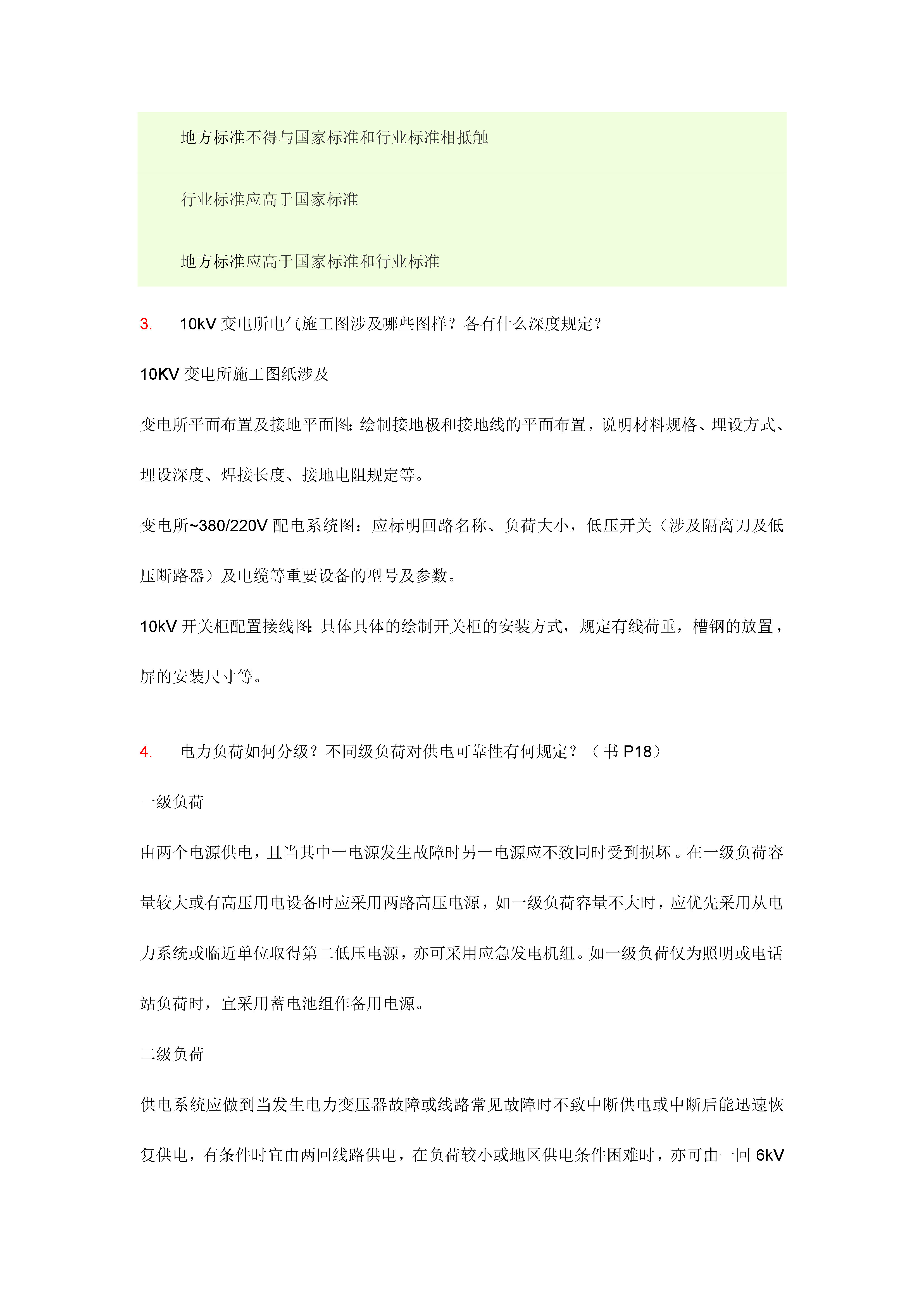

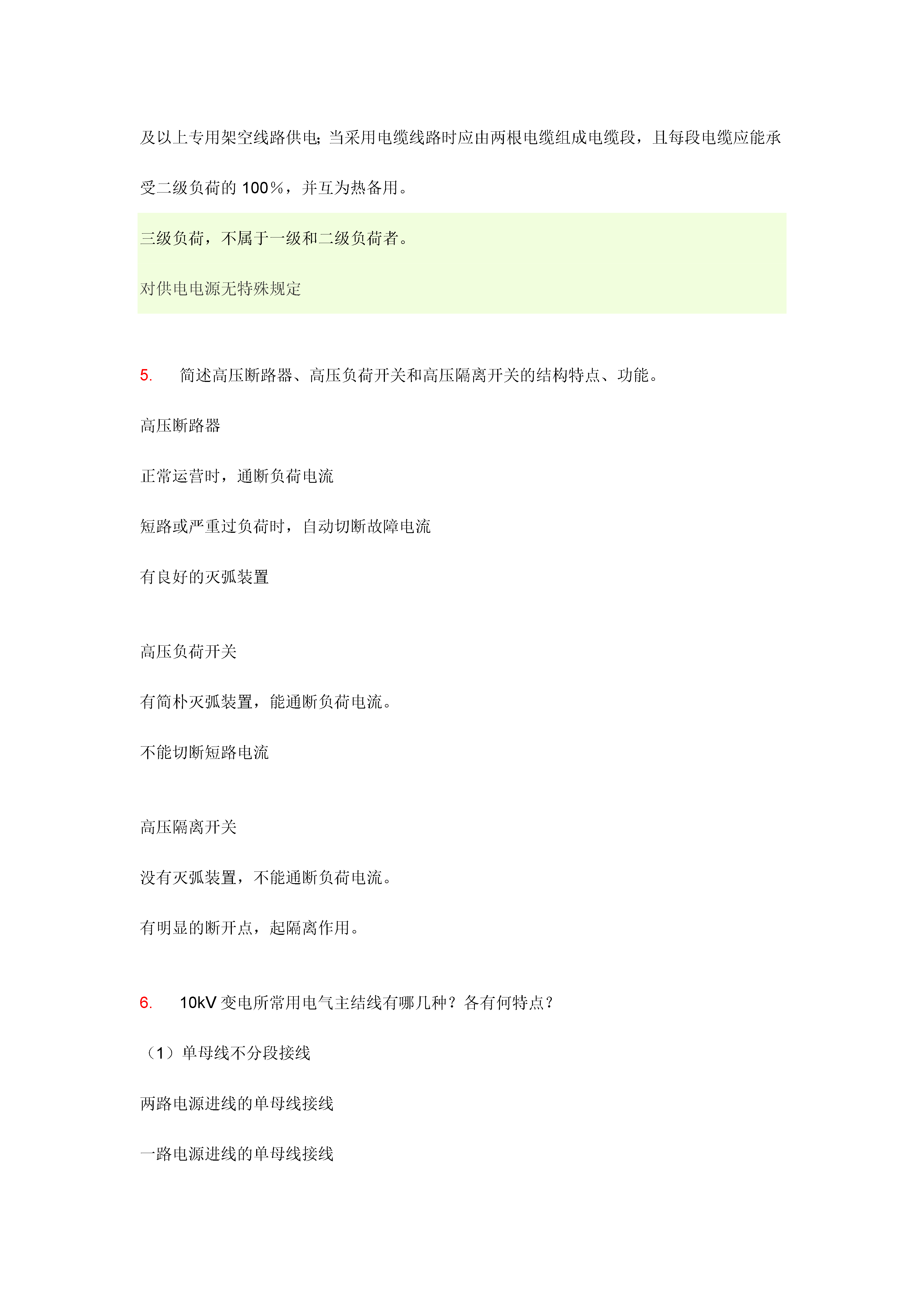

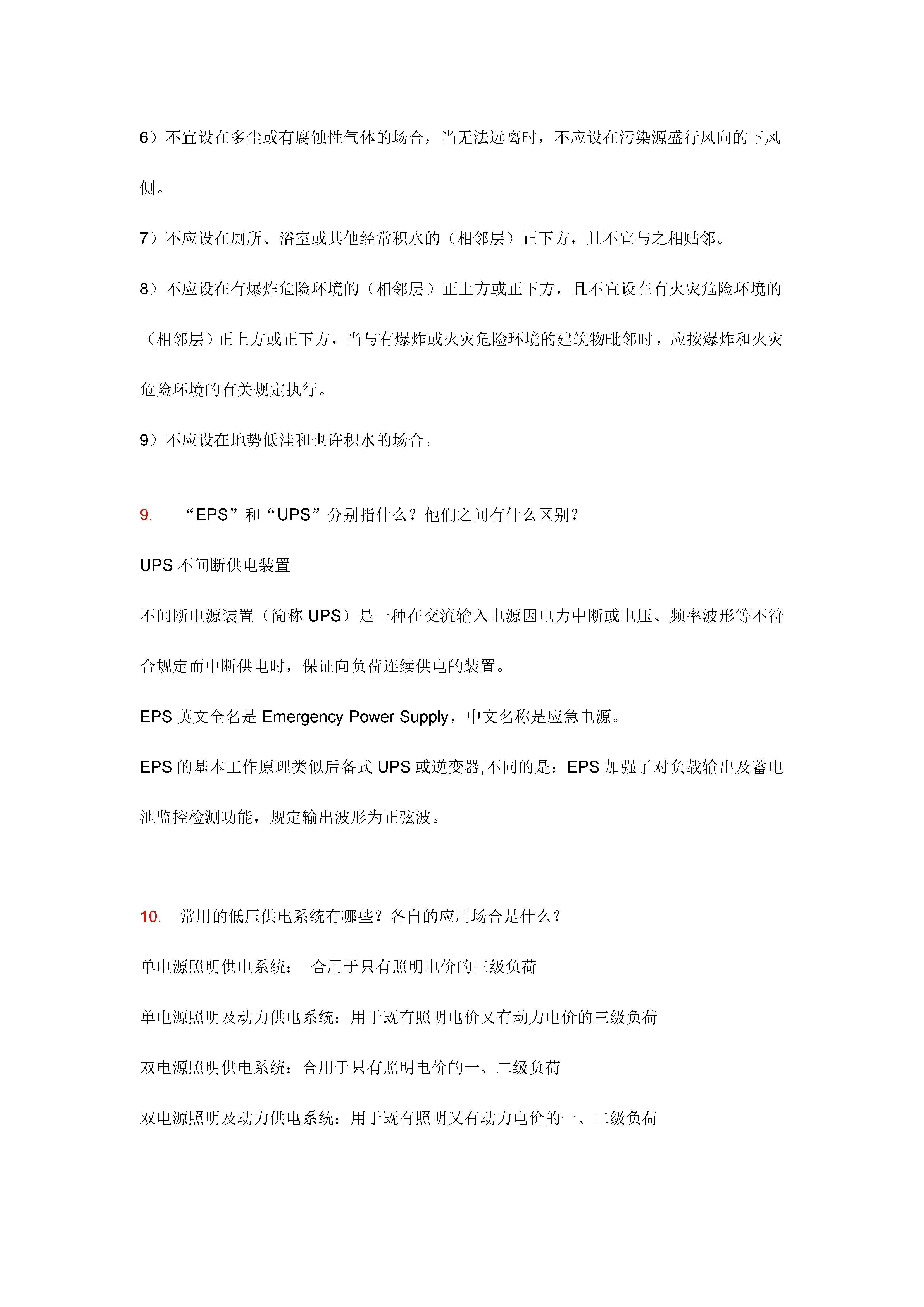

供配电设计技术思考题简述工程设计应遵循的基本原则。安全可靠合理先进实用经济解释“标准”的概念，分别列出3个电气工程设计的国际标准和国家标准（规范）的名称。简述国际标准、行业标准、地方标准之间的关系。标准——是对反复性的事物和概念所做的统一规定。以科学、技术和实践经验的综合成果为基础，经有关方面协商一致，由主管机构批准，以特定形式发布，作为共同遵守的准则和依据。《供配电系统设计规范》GB50052-2023《10kV及以下变电所设计规范》GB50053-1994《3~110kV高压配电装置设计规范》GB50060-2023《建筑物防雷设计规范》GB50057-2023《低压配电设计规范》GB50054-2023《通用用电设备配电设计规范》GB50055-2023《电力工程电缆设计规范》GB50217-2023对需要在全国范围内统一的技术规定，应当制定国家标准。对没有国家标准而又需要在全国某个行业范围内统一的技术规定，可以制定行业标准。对没有国家和行业标准，又需要在省、自治区、直辖市范围内统一的技术规定（重要指安全、卫生等重要环节），可以制定地方标准；但在公布国家标准或行业标准之后，该项地方标准即行废止。行业标准不得与国家标准相抵触地方标准不得与国家标准和行业标准相抵触行业标准应高于国家标准地方标准应高于国家标准和行业标准10kV变电所电气施工图涉及哪些图样？各有什么深度规定？10KV变电所施工图纸涉及变电所平面布置及接地平面图：绘制接地极和接地线的平面布置，说明材料规格、埋设方式、埋设深度、焊接长度、接地电阻规定等。变电所~380/220V配电系统图：应标明回路名称、负荷大小，低压开关（涉及隔离刀及低压断路器）及电缆等重要设备的型号及参数。10kV开关柜配置接线图：具体具体的绘制开关柜的安装方式，规定有线荷重，槽钢的放置，屏的安装尺寸等。电力负荷如何分级？不同级负荷对供电可靠性有何规定？（书P18）一级负荷由两个电源供电，且当其中一电源发生故障时另一电源应不致同时受到损坏。在一级负荷容量较大或有高压用电设备时应采用两路高压电源，如一级负荷容量不大时，应优先采用从电力系统或临近单位取得第二低压电源，亦可采用应急发电机组。如一级负荷仅为照明或电话站负荷时，宜采用蓄电池组作备用电源。二级负荷供电系统应做到当发生电力变压器故障或线路常见故障时不致中断供电或中断后能迅速恢复供电，有条件时宜由两回线路供电，在负荷较小或地区供电条件困难时，亦可由一回6kV及以上专用架空线路供电；当采用电缆线路时应由两根电缆组成电缆段，且每段电缆应能承受二级负荷的100％，并互为热备用。三级负荷，不属于一级和二级负荷者。对供电电源无特殊规定简述高压断路器、高压负荷开关和高压隔离开关的结构特点、功能。高压断路器正常运营时，通断负荷电流短路或严重过负荷时，自动切断故障电流有良好的灭弧装置高压负荷开关有简朴灭弧装置，能通断负荷电流。不能切断短路电流高压隔离开关没有灭弧装置，不能通断负荷电流。有明显的断开点，起隔离作用。10kV变电所常用电气主结线有哪几种？各有何特点？单母线不分段接线两路电源进线的单母线接线一路电源进线的单母线接线优点：接线简朴清楚，使用设备少，经济性比较好。由于接线简朴，操作人员发生误操作的也许性就小。缺陷是不够灵活可靠，任一元件（母线及母线隔离开关等）故障或检修，均需使整个配电装置停电。（2）单母线分段接线无联络的分段单母线接线母线联络的分段单母线接线优点：供电可靠性高，操作灵活，除母线故障或检修外，可对用户连续供电。缺陷：母线故障或检修时，仍有50%左右的用户停电。分析下图中断路器1QF～7QF在电源的不同工作情况下互相间的联锁关系。10kV变电所的选址有哪些规定？1）接近负荷中心。2）进出线方便。3）接近电源侧。4）设备运送方便。5）不应设在有剧烈振动或高温的场合。6）不宜设在多尘或有腐蚀性气体的场合，当无法远离时，不应设在污染源盛行风向的下风侧。7）不应设在厕所、浴室或其他经常积水的（相邻层）正下方，且不宜与之相贴邻。8）不应设在有爆炸危险环境的（相邻层）正上方或正下方，且不宜设在有火灾危险环境的（相邻层）正上方或正下方，当与有爆炸或火灾危险环境的建筑物毗邻时，应按爆炸和火灾危险环境的有关规定执行。9）不应设在地势低洼和也许积水的场合。“EPS”和“UPS”分别指什么？他们之间有什么区别？UPS不间断供电装置不间断电源装置（简称UPS）是一种在交流输入电源因电力中断或电压、频率波形等不符合规定而中断供电时，保证向负荷连续供电的装置。EPS英文全名是EmergencyPowerSupply，中文名称是应急电源。EPS的基本工作原理类似后备式UPS或逆变器,不同的是：EPS加强了对负载输出及蓄电池监控检测功能，规定输出波形为正弦波。常用的低压供
