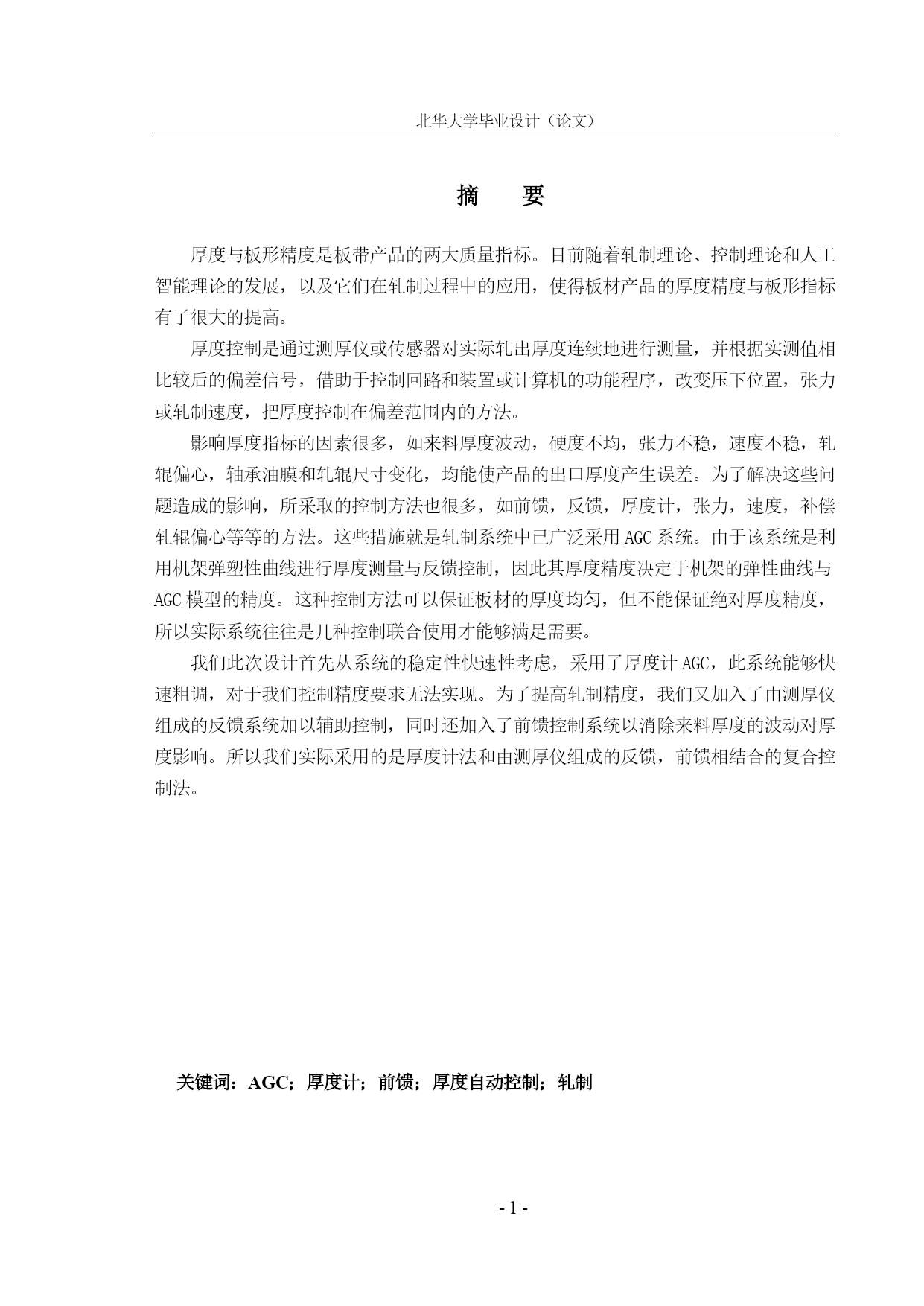

北华大学毕业设计（论文）--摘要厚度与板形精度是板带产品的两大质量指标。目前随着轧制理论、控制理论和人工智能理论的发展，以及它们在轧制过程中的应用，使得板材产品的厚度精度与板形指标有了很大的提高。厚度控制是通过测厚仪或传感器对实际轧出厚度连续地进行测量，并根据实测值相比较后的偏差信号，借助于控制回路和装置或计算机的功能程序，改变压下位置，张力或轧制速度，把厚度控制在偏差范围内的方法。影响厚度指标的因素很多，如来料厚度波动，硬度不均，张力不稳，速度不稳，轧辊偏心，轴承油膜和轧辊尺寸变化，均能使产品的出口厚度产生误差。为了解决这些问题造成的影响，所采取的控制方法也很多，如前馈，反馈，厚度计，张力，速度，补偿轧辊偏心等等的方法。这些措施就是轧制系统中已广泛采用AGC系统。由于该系统是利用机架弹塑性曲线进行厚度测量与反馈控制，因此其厚度精度决定于机架的弹性曲线与AGC模型的精度。这种控制方法可以保证板材的厚度均匀，但不能保证绝对厚度精度，所以实际系统往往是几种控制联合使用才能够满足需要。我们此次设计首先从系统的稳定性快速性考虑，采用了厚度计AGC，此系统能够快速粗调，对于我们控制精度要求无法实现。为了提高轧制精度，我们又加入了由测厚仪组成的反馈系统加以辅助控制，同时还加入了前馈控制系统以消除来料厚度的波动对厚度影响。所以我们实际采用的是厚度计法和由测厚仪组成的反馈，前馈相结合的复合控制法。关键词是为了文献标引工作从论文中选取出来用以表示全文主题内容信息款目的单词或术语。如有可能，应尽量用《汉语主题词表》等词表提供的规范词。不用此信息时，删除此框。关键词：AGC；厚度计；前馈；厚度自动控制；轧制AbstractTheaccuracyofstripgaugeandthestripflatnessaretwoqualitytargetsofstripproduction.Atpresent.,theyhavehugeadvancementwiththedevelopmentofrollingtheory.controltheoryandartificialintelligencetheoryandtheirapplicationintherollingprocess.Thicknessitcontrolstobethroughexaminethickappearanceorsensortorollandpublishthicknessgoonmeasurementinsuccessionactually,andthedeviationsignalaftercomparingwithaccordingtothesurveyingvalue,withtheaidofcontrollingthefunctionproceduresofthereturncircuit,deviceorcomputer,changeandpresstheposition,tensionorrollingspeed,controlthemethodwithintherangeofdeviationofthethicknessTherearealotoffactorsinfluencingthicknessindex,Ifthethicknessofsuppliedmaterialsfluctuates,thehardnessisuneven,tensionisunstable,thespeedisunstable,therollispartial,bearingoilfilmandrollmeasurementchange,canmakethethicknessofexportoftheproductsproducetheerror.Inordertosolvetheinfluencethattheseproblemscause,controlsmethodtakenarealotoftoo,suchasthefeed-forward,feed-back,thethicknessiscounted,tension,thespeed,compensatethepartialmethodtowaitamomentoftheroll.ThesemeasuresarethathavealreadyadoptedAGCsystemextensivelyinrollingsystems.Becausethissystemutilizestheframeworktoplaytheplasticitycurveandcarryonthicknessmeasuringandfeedbackcontrol,soitsthicknessprecisiondecidebyel
