流体机械毕业设计说明书-IS离心泵.doc

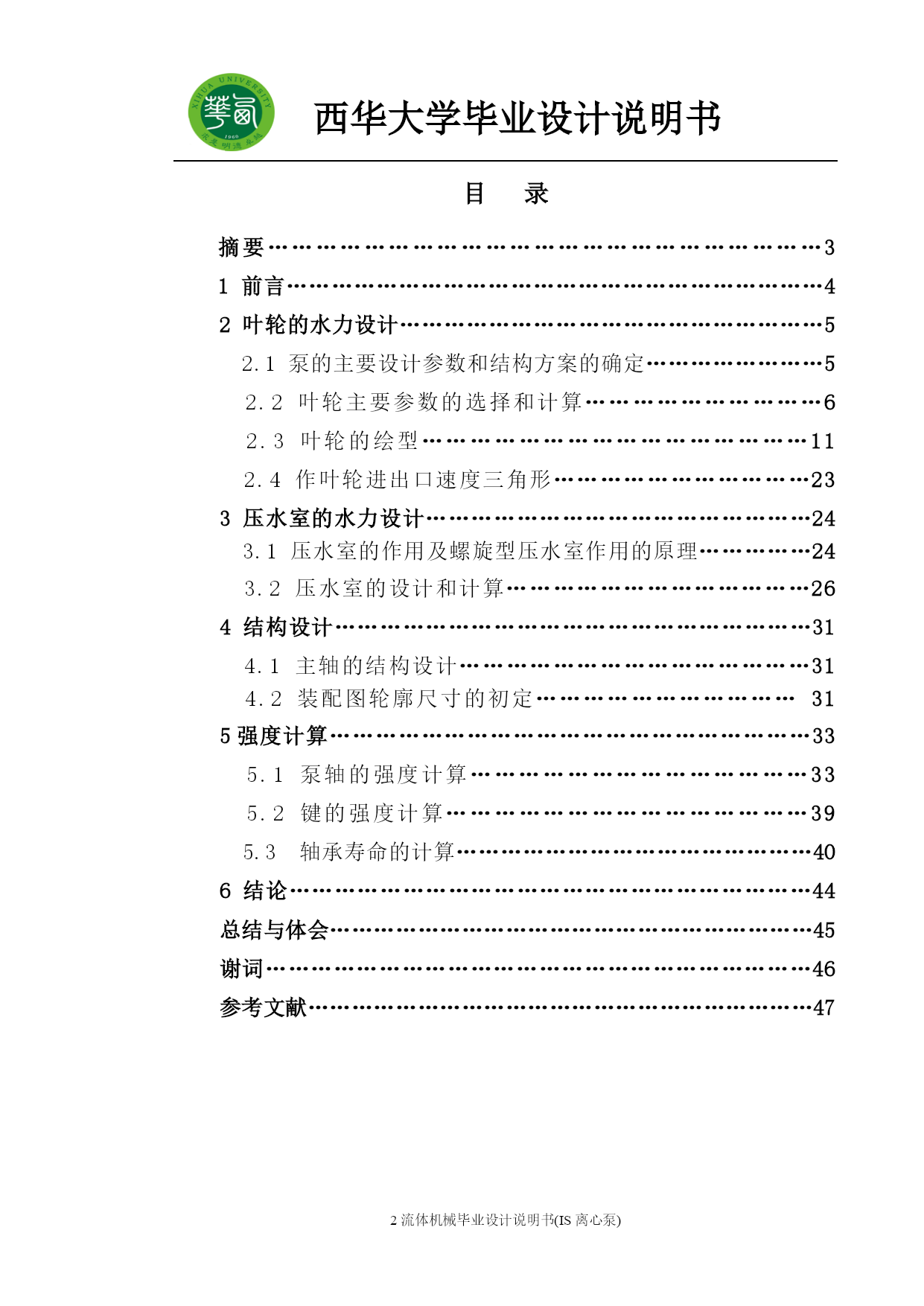

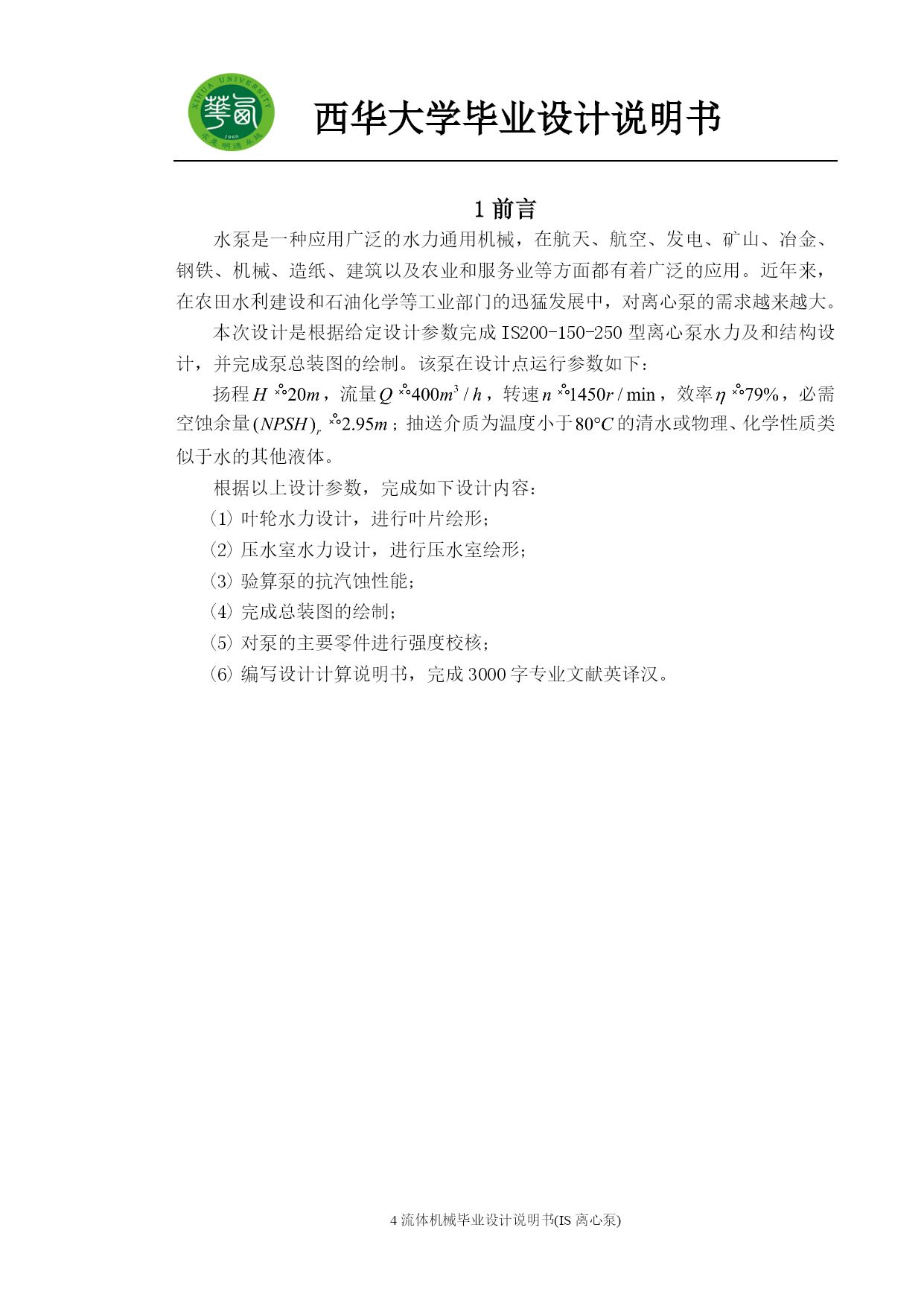

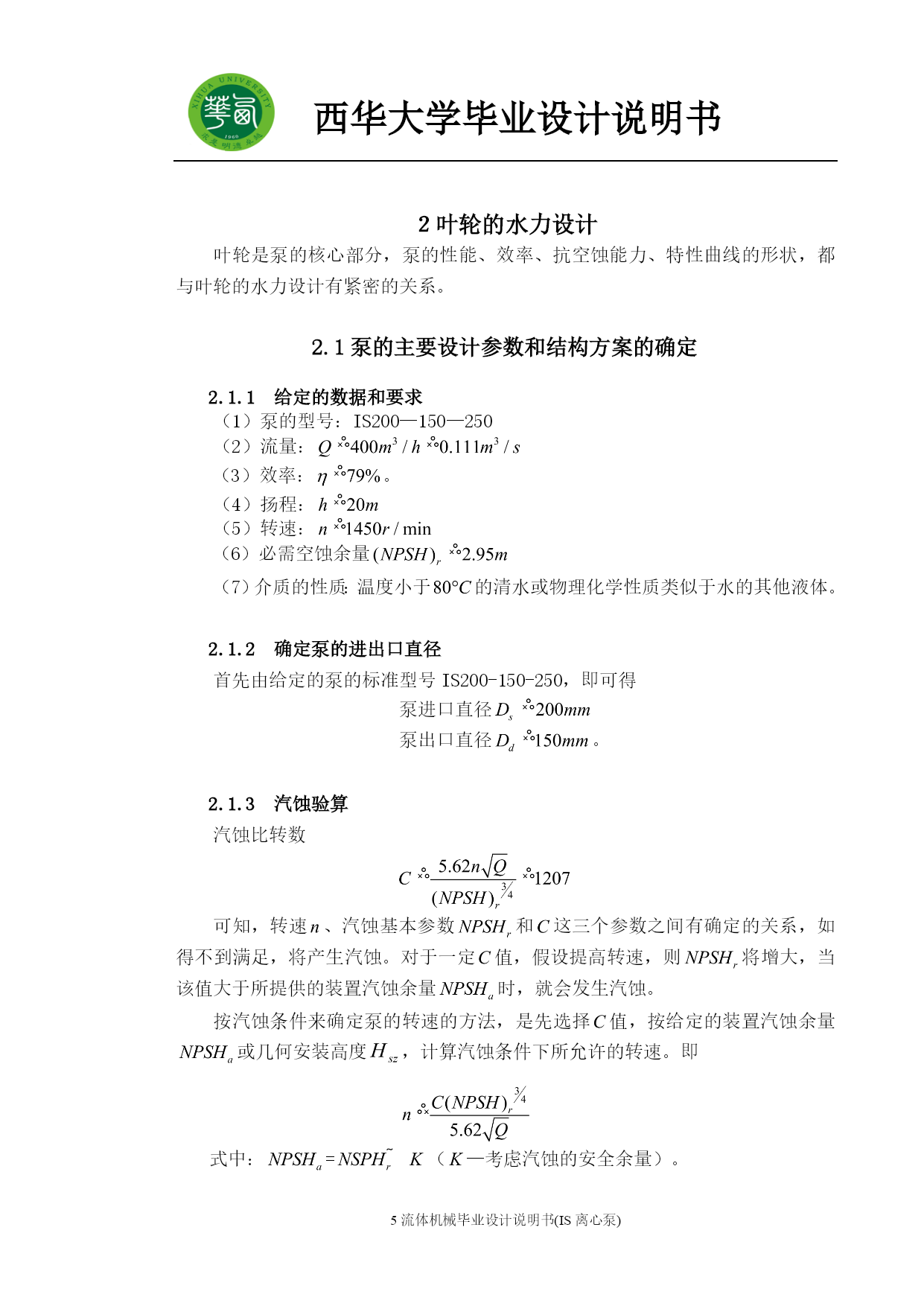

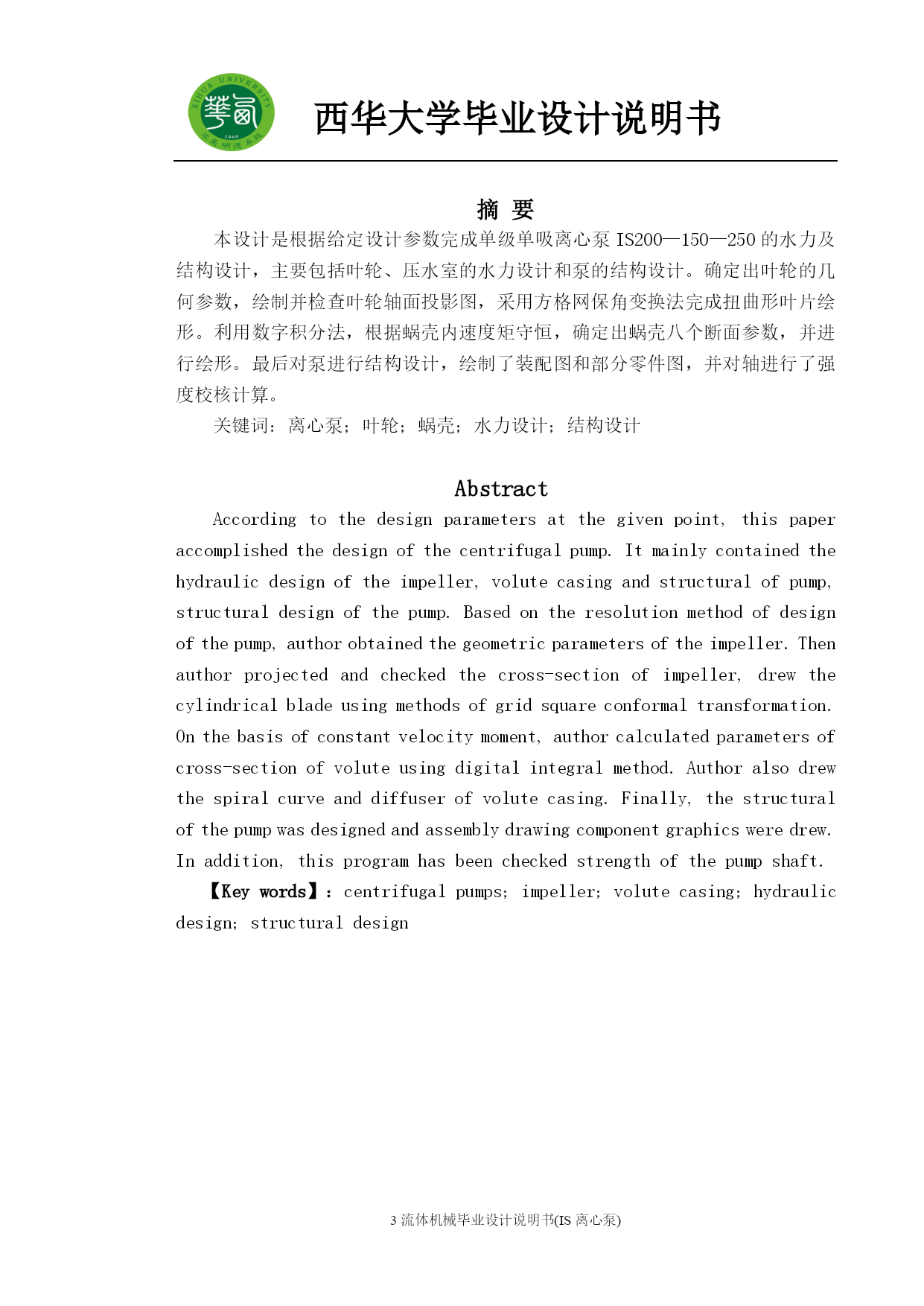

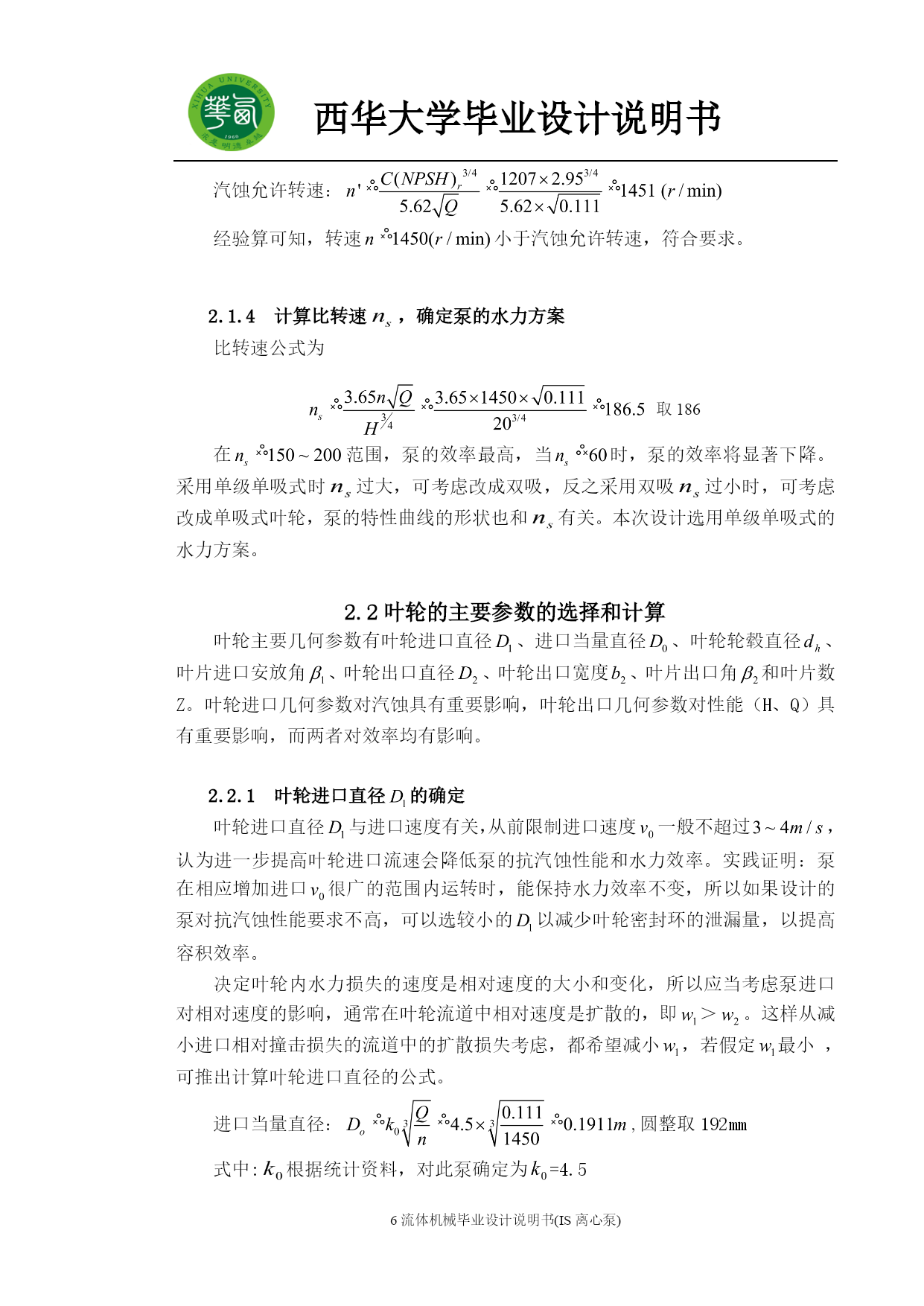

西华大学毕业设计说明书PAGE\*MERGEFORMAT48流体机械毕业设计说明书(IS离心泵)目录摘要……………………………………………………………31前言………………………………………………………………42叶轮的水力设计…………………………………………………52.1泵的主要设计参数和结构方案的确定……………………52.2叶轮主要参数的选择和计算…………………………62.3叶轮的绘型…………………………………………112.4作叶轮进出口速度三角形……………………………233压水室的水力设计……………………………………………243.1压水室的作用及螺旋型压水室作用的原理……………243.2压水室的设计和计算…………………………………264结构设计………………………………………………………314.1主轴的结构设计………………………………………314.2装配图轮廓尺寸的初定……………………………315强度计算………………………………………………………335.1泵轴的强度计算……………………………………335.2键的强度计算………………………………………395.3轴承寿命的计算…………………………………………406结论……………………………………………………………44总结与体会…………………………………………………………45谢词………………………………………………………………46参考文献……………………………………………………………47摘要本设计是根据给定设计参数完成单级单吸离心泵IS200—150—250的水力及结构设计，主要包括叶轮、压水室的水力设计和泵的结构设计。确定出叶轮的几何参数，绘制并检查叶轮轴面投影图，采用方格网保角变换法完成扭曲形叶片绘形。利用数字积分法，根据蜗壳内速度矩守恒，确定出蜗壳八个断面参数，并进行绘形。最后对泵进行结构设计，绘制了装配图和部分零件图，并对轴进行了强度校核计算。关键词：离心泵；叶轮；蜗壳；水力设计；结构设计AbstractAccordingtothedesignparametersatthegivenpoint,thispaperaccomplishedthedesignofthecentrifugalpump.Itmainlycontainedthehydraulicdesignoftheimpeller,volutecasingandstructuralofpump,structuraldesignofthepump.Basedontheresolutionmethodofdesignofthepump,authorobtainedthegeometricparametersoftheimpeller.Thenauthorprojectedandcheckedthecross-sectionofimpeller,drewthecylindricalbladeusingmethodsofgridsquareconformaltransformation.Onthebasisofconstantvelocitymoment,authorcalculatedparametersofcross-sectionofvoluteusingdigitalintegralmethod.Authoralsodrewthespiralcurveanddiffuserofvolutecasing.Finally,thestructuralofthepumpwasdesignedandassemblydrawingcomponentgraphicsweredrew.Inaddition,thisprogramhasbeencheckedstrengthofthepumpshaft.【Keywords】：centrifugalpumps；impeller；volutecasing；hydraulicdesign；structuraldesign1前言水泵是一种应用广泛的水力通用机械，在航天、航空、发电、矿山、冶金、钢铁、机械、造纸、建筑以及农业和服务业等方面都有着广泛的应用。近年来，在农田水利建设和石油化学等工业部门的迅猛发展中，对离心泵的需求越来越大。本次设计是根据给定设计参数完成IS200-150-250型离心泵水力及和结构设计，并完成泵总装图的绘制。该泵在设计点运行参数如下：扬程，流量，转速，效率，必需空蚀余量；抽送介质为温度小于的清水或物理、化学性质类似于水的其他液体。根据以上设计参数，完成如下设计内容：叶轮水力设计，进行叶片绘形；压水室水力设计，进行压水室绘形；验算泵的抗汽蚀性能；完成总装图的绘制；对泵的主要零件进行强度校核；编写设计计算说明书，完成3000字专业文献英译汉。２叶轮的水
