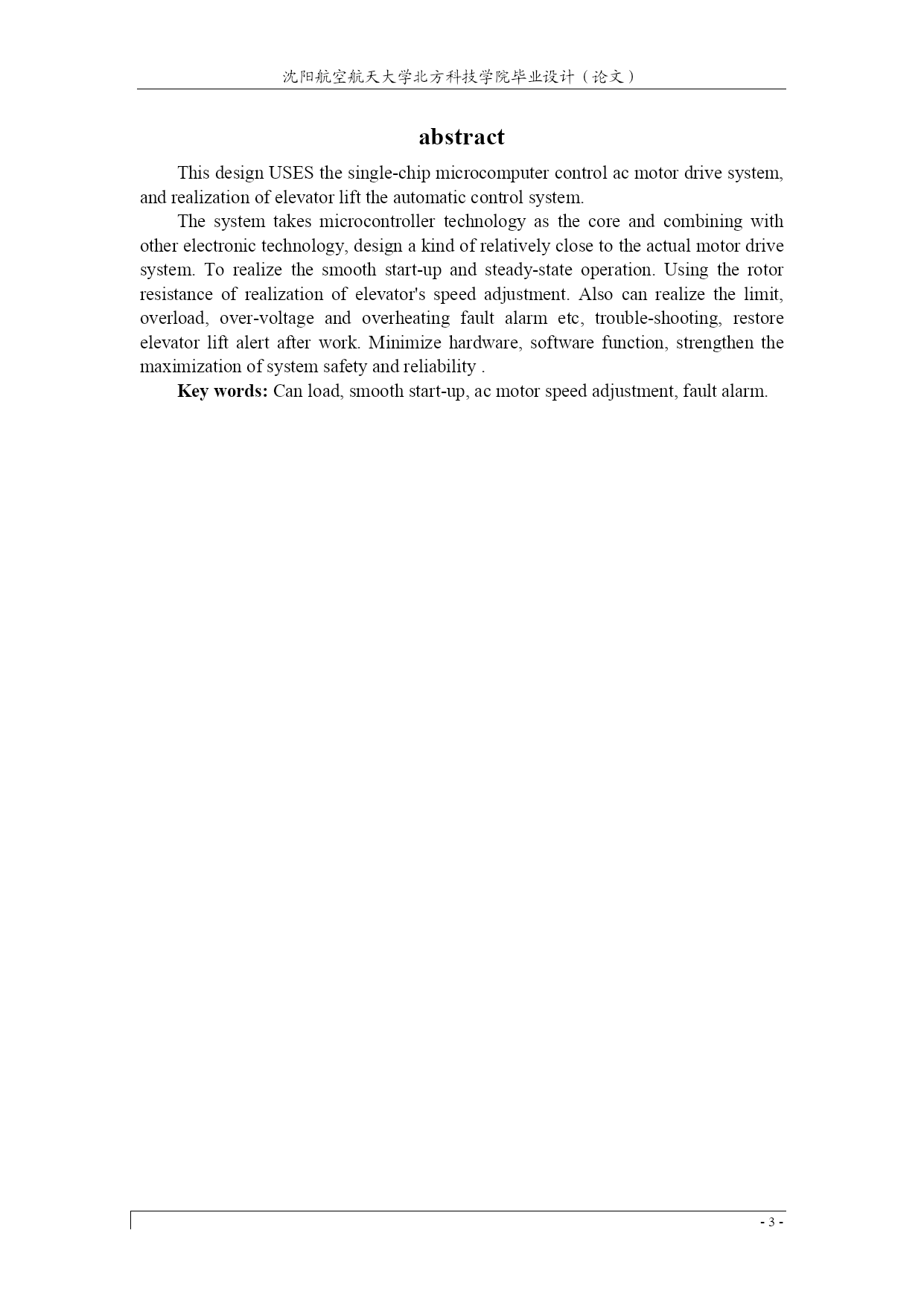

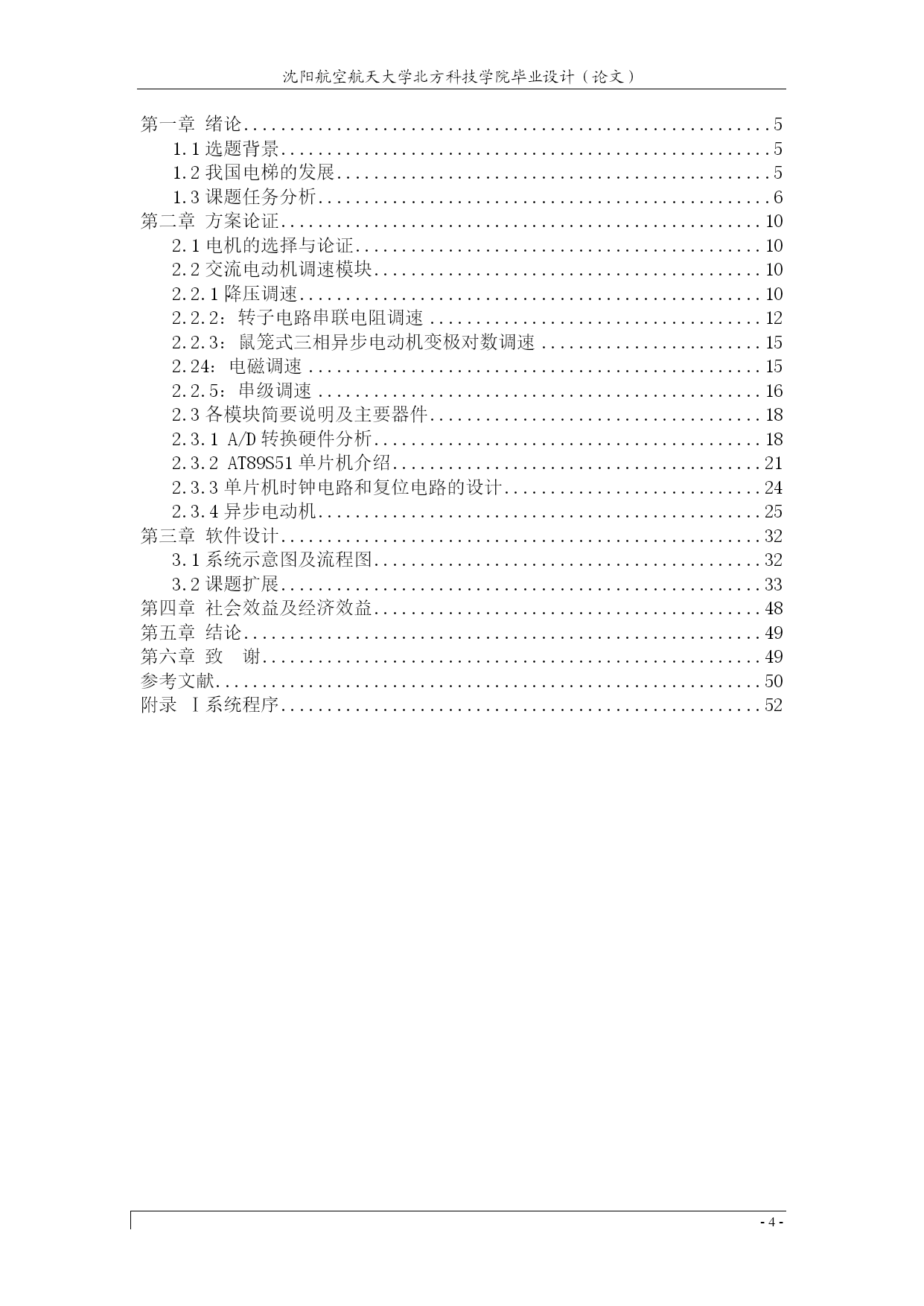

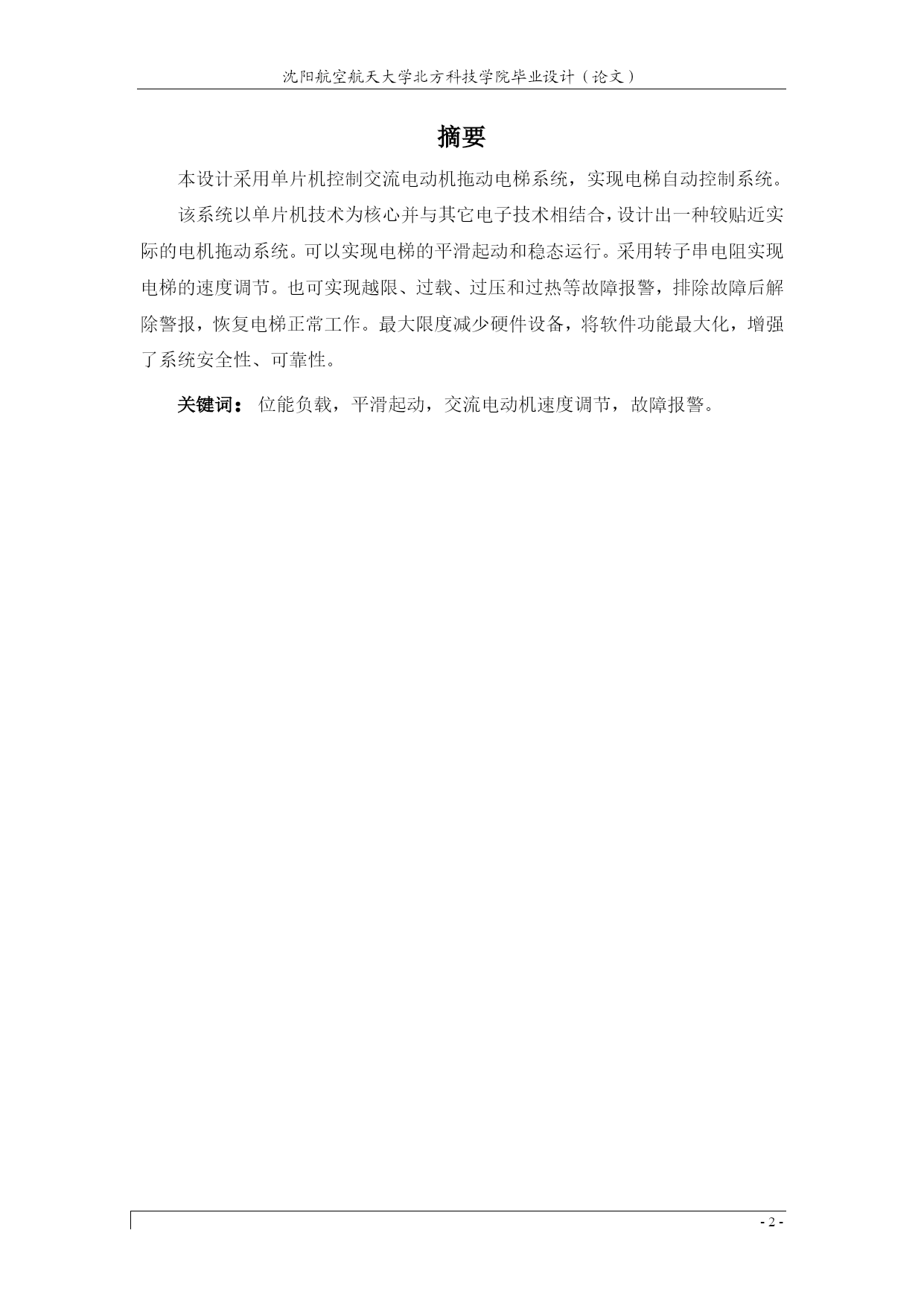

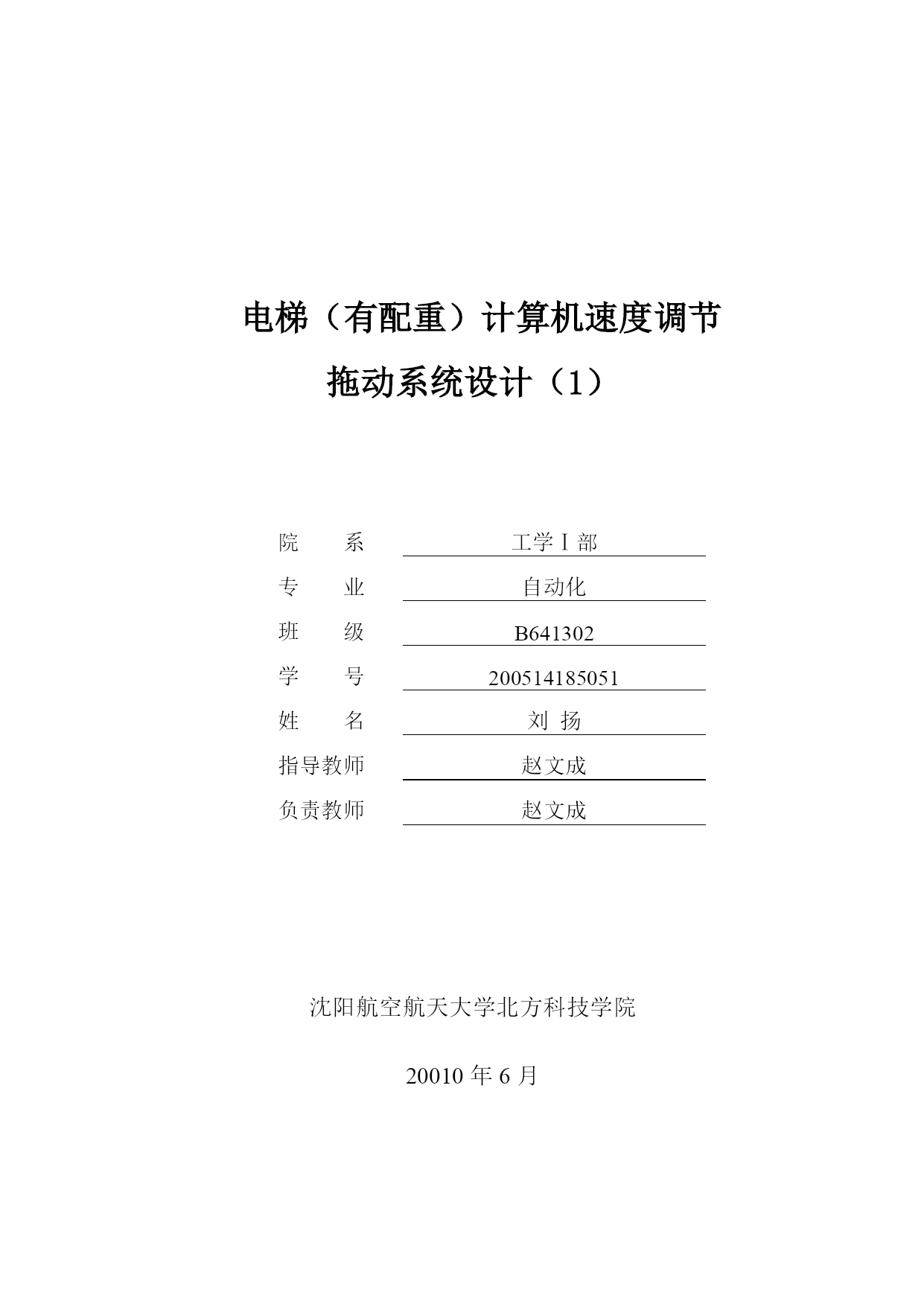

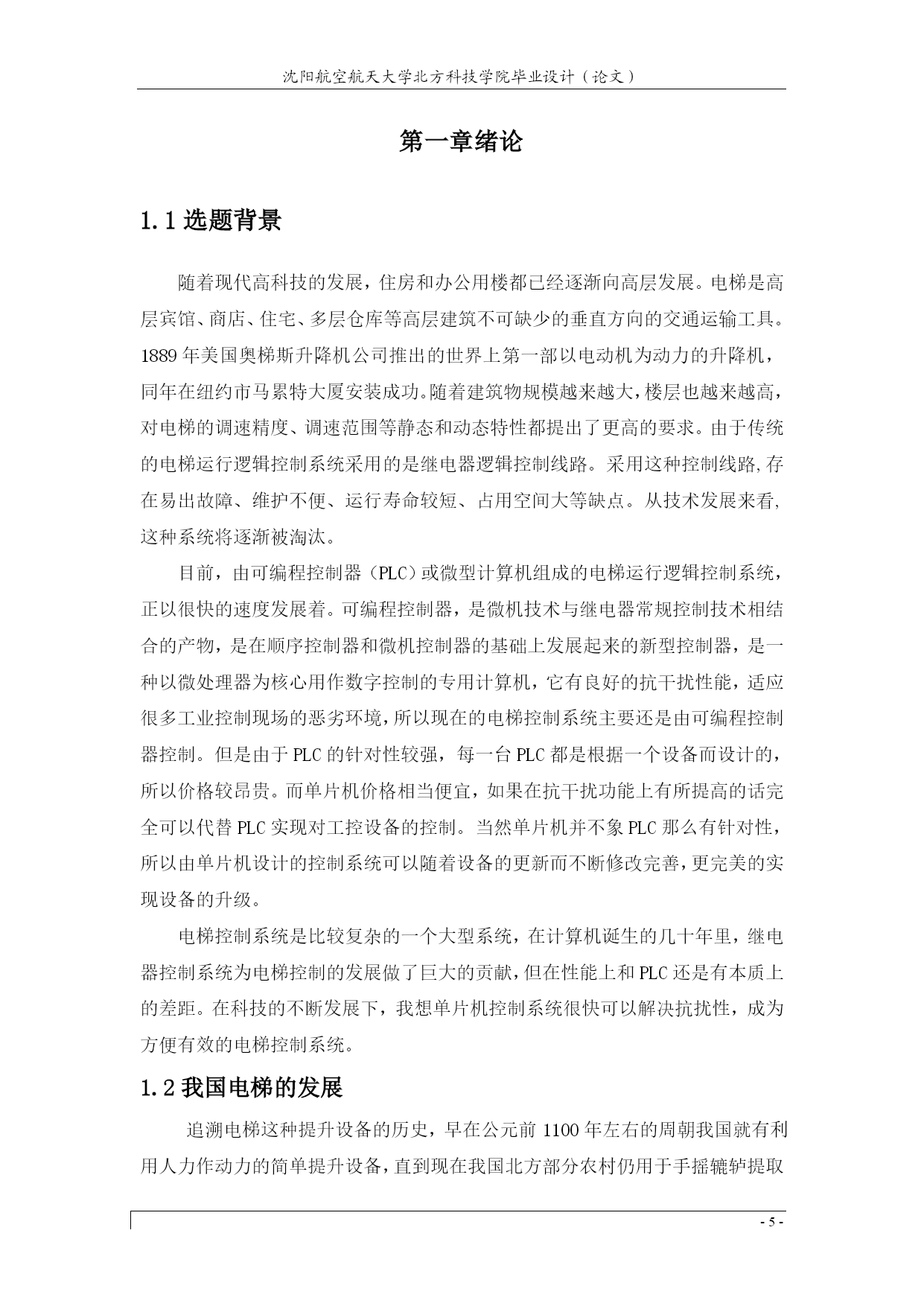

电梯（有配重）计算机速度调节拖动系统设计（1）院系工学Ⅰ部专业自动化班级B641302学号200514185051姓名刘扬指导教师赵文成负责教师赵文成沈阳航空航天大学北方科技学院20010年6月沈阳航空航天大学北方科技学院毕业设计（论文）--摘要本设计采用单片机控制交流电动机拖动电梯系统，实现电梯自动控制系统。该系统以单片机技术为核心并与其它电子技术相结合，设计出一种较贴近实际的电机拖动系统。可以实现电梯的平滑起动和稳态运行。采用转子串电阻实现电梯的速度调节。也可实现越限、过载、过压和过热等故障报警，排除故障后解除警报，恢复电梯正常工作。最大限度减少硬件设备，将软件功能最大化，增强了系统安全性、可靠性。关键词：位能负载，平滑起动，交流电动机速度调节，故障报警。abstractThisdesignUSESthesingle-chipmicrocomputercontrolacmotordrivesystem,andrealizationofelevatorlifttheautomaticcontrolsystem.Thesystemtakesmicrocontrollertechnologyasthecoreandcombiningwithotherelectronictechnology,designakindofrelativelyclosetotheactualmotordrivesystem.Torealizethesmoothstart-upandsteady-stateoperation.Usingtherotorresistanceofrealizationofelevator'sspeedadjustment.Alsocanrealizethelimit,overload,over-voltageandoverheatingfaultalarmetc,trouble-shooting,restoreelevatorliftalertafterwork.Minimizehardware,softwarefunction,strengthenthemaximizationofsystemsafetyandreliability.Keywords:Canload,smoothstart-up,acmotorspeedadjustment,faultalarm.TOC\o"1-3"\h\z\uHYPERLINK\l"_Toc265675838"第一章绪论PAGEREF_Toc265675838\h5HYPERLINK\l"_Toc265675839"1.1选题背景PAGEREF_Toc265675839\h5HYPERLINK\l"_Toc265675840"1.2我国电梯的发展PAGEREF_Toc265675840\h5HYPERLINK\l"_Toc265675841"1.3课题任务分析PAGEREF_Toc265675841\h6HYPERLINK\l"_Toc265675842"第二章方案论证PAGEREF_Toc265675842\h10HYPERLINK\l"_Toc265675843"2.1电机的选择与论证PAGEREF_Toc265675843\h10HYPERLINK\l"_Toc265675844"2.2交流电动机调速模块PAGEREF_Toc265675844\h10HYPERLINK\l"_Toc265675845"2.2.1降压调速PAGEREF_Toc265675845\h10HYPERLINK\l"_Toc265675846"2.2.2：转子电路串联电阻调速PAGEREF_Toc265675846\h12HYPERLINK\l"_Toc265675847"2.2.3：鼠笼式三相异步电动机变极对数调速PAGEREF_Toc265675847\h15HYPERLINK\l"_Toc265675848"2.24：电磁调速PAGEREF_Toc265675848\h15HYPERLINK\l"_Toc265675849"2.2.5：串级调速PAGEREF_Toc265675849\h16HYPERLINK\l"_Toc265675850"2.3各模块简要说明及主要器件PAGEREF_Toc265675850\h18HYPERLINK\l"_Toc265675851"2.3.1A/D转换硬件分析PAGEREF_Toc265675851\h18HYPERLINK\l"_Toc265675852"
