电镀工业废水净化处理工程及优化升级设计方案-毕业论文.doc

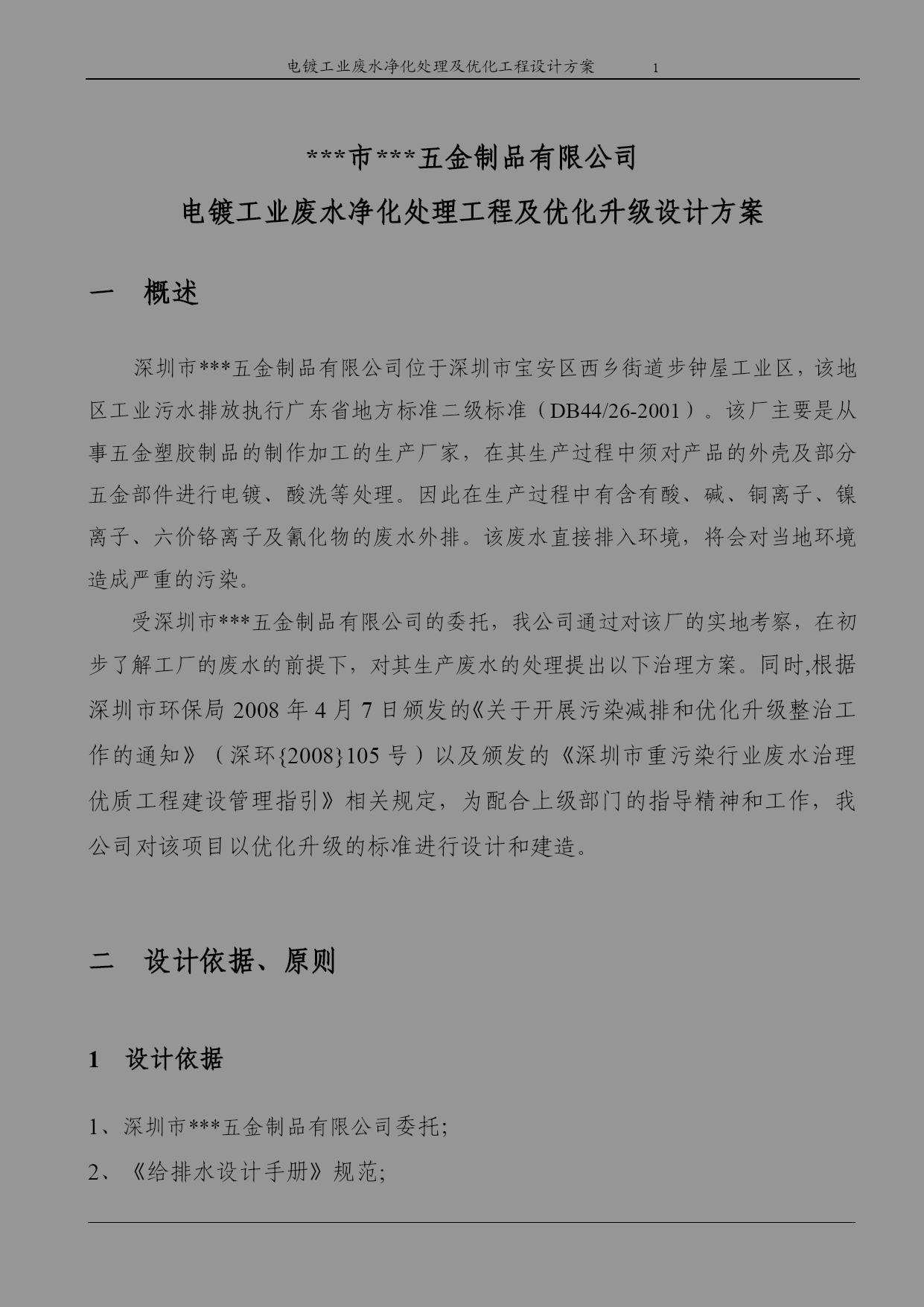

电镀工业废水净化处理及优化工程设计方案***市***五金制品有限公司电镀工业废水净化处理工程及优化升级设计方案一概述深圳市***五金制品有限公司位于深圳市宝安区西乡街道步钟屋工业区，该地区工业污水排放执行广东省地方标准二级标准（DB44/26-2001）。该厂主要是从事五金塑胶制品的制作加工的生产厂家，在其生产过程中须对产品的外壳及部分五金部件进行电镀、酸洗等处理。因此在生产过程中有含有酸、碱、铜离子、镍离子、六价铬离子及氰化物的废水外排。该废水直接排入环境，将会对当地环境造成严重的污染。受深圳市***五金制品有限公司的委托，我公司通过对该厂的实地考察，在初步了解工厂的废水的前提下，对其生产废水的处理提出以下治理方案。同时,根据深圳市环保局2008年4月7日颁发的《关于开展污染减排和优化升级整治工作的通知》（深环{2008}105号）以及颁发的《深圳市重污染行业废水治理优质工程建设管理指引》相关规定，为配合上级部门的指导精神和工作，我公司对该项目以优化升级的标准进行设计和建造。二设计依据、原则1设计依据1、深圳市***五金制品有限公司委托；2、《给排水设计手册》规范;3、《室外排水设计规范》(GBJ14-87);4、《混凝土结构设计规范》(GBJ10-89);5、《钢结构设计规范》(GBJ17-88);6、电气自动化设计规范。7、《中华人民共和国环境保护法》8、《深圳市电镀行业生产废水治理工程设计指引》GB7231-20039、《固定式工业防护栏杆安全技术条件》GB4053.3-9310、《深圳市重污染行业减排和优化升级工作方案》；11、《工业管道的基本识别色、识别符号和安全标识》12、厂方提供的生产工艺废水种类及数量，浓度范围，废水处理场地等资料；13、废水处理后达到《电镀污染物排放标准》（GB21900-2008）表2标准容许浓度；14、给排水工程建设有关规范；15、根据我们所完成的同类型废水工程实际参数和经验；16、《水污染防治手册》17、《环境工程手册》18、《电镀废水治理手册》19、《重污染行业废水处理设施优化升级验收标准》2设计原则1、工艺流程具有合理性、先进性、优越性和可靠性2、工程具有投资省、工期短、运行费用低、操作管理方便以及处理效果稳定等特点3、出水达到《电镀污染物排放标准》（GB21900-2008）表2标准容许浓度；4、回用水采用国内先进而成熟的电镀废水处理工艺和“RO”回用技术，运行稳定可靠，操作简便；5、认真执行国家经济建设方针、政策和国家现行的技术标准、规范,遵守国家法律、法规；6、贯彻上级部门及有关单位对工程的批示、意见和要求；7、根据我国实际情况,制定合理的工艺路线，力求投资省，操作管理简单，运行费用低和避免产生二次污染；8、结合业主及单位及当地的发展需要,因地制宜优化发展。9、严格执行深圳市环保局的重污染行业减排和优化升级工作方案进行设计施工。三工程设计的范围1、承担污水处理站的工艺设计，内容包括：污水处理站的工艺流程，平面布置，污水处理站所需的构筑物、建筑物以及相应的工艺设施，设备选型、配电。2、本设计不包括污水站内的道路、围墙、通信、消防、绿化及污水站外的给排水。调节池之前和排水井之后的管道及有关的设施由厂家自行负责。3、污水处理过程中所产生的污泥可按环保局的有关规定处理。4、污水站所需的电力，直接从厂里引接，电力电压为380/220伏。5、废水处理站的所有工艺管道和线路，并且对各废水收集管的颜色区分；6、废水处理站从调节池开始直至处理后达标废水排入下水道为止的废水处理工艺过程及“RO”回用系统参数的制定；7、PLC自控系统。四水量及水质1水量据厂家介绍，工厂的生产废水的排放量为每天300吨左右。根据该类行业的水质情况及厂方提供资料确定，同时结合电镀行业污水处理方法将其废水分为三类。估算各段的排放水量分别如下：①含氰化物碱铜废水：50吨/天②含铬废水：50吨/天③综合废水：200吨/天，水中含酸、碱的废水以及含锌、镍、铜等重金属离子的废水设计处理水量300吨/天，每天运行20小时，即处理量为：15m3/h。2水质根据环保监测部门的同类行业废水的监测分析报告及我公司就该行业的原料、配方、配比等进行综合分析确定该厂原水水质指标如下：单位：mg/L污染物pH（无量纲）总铜SS总锌CODcr总镍总铬六价铬氰化物浓度5-7<10200-500<300<300<10<10<5<10五设计排放标准废水排放执行《电镀污染物排放标准》（GB21900-2008）表2标准容许浓度；指标如下：单位：mg/L污染物pH(无量纲)总铜SS总锌CODcr总镍总铬六价铬氰化物浓度6-9≤0.5≤90≤2.0≤100≤1.0≤1.5≤0.5≤0.3注：回用生产用水，环保局暂无执行标准，由厂方根据生产用
