试题-河北-2018_河北省保定市2018届中考化学复习汇编 27 图像题.doc

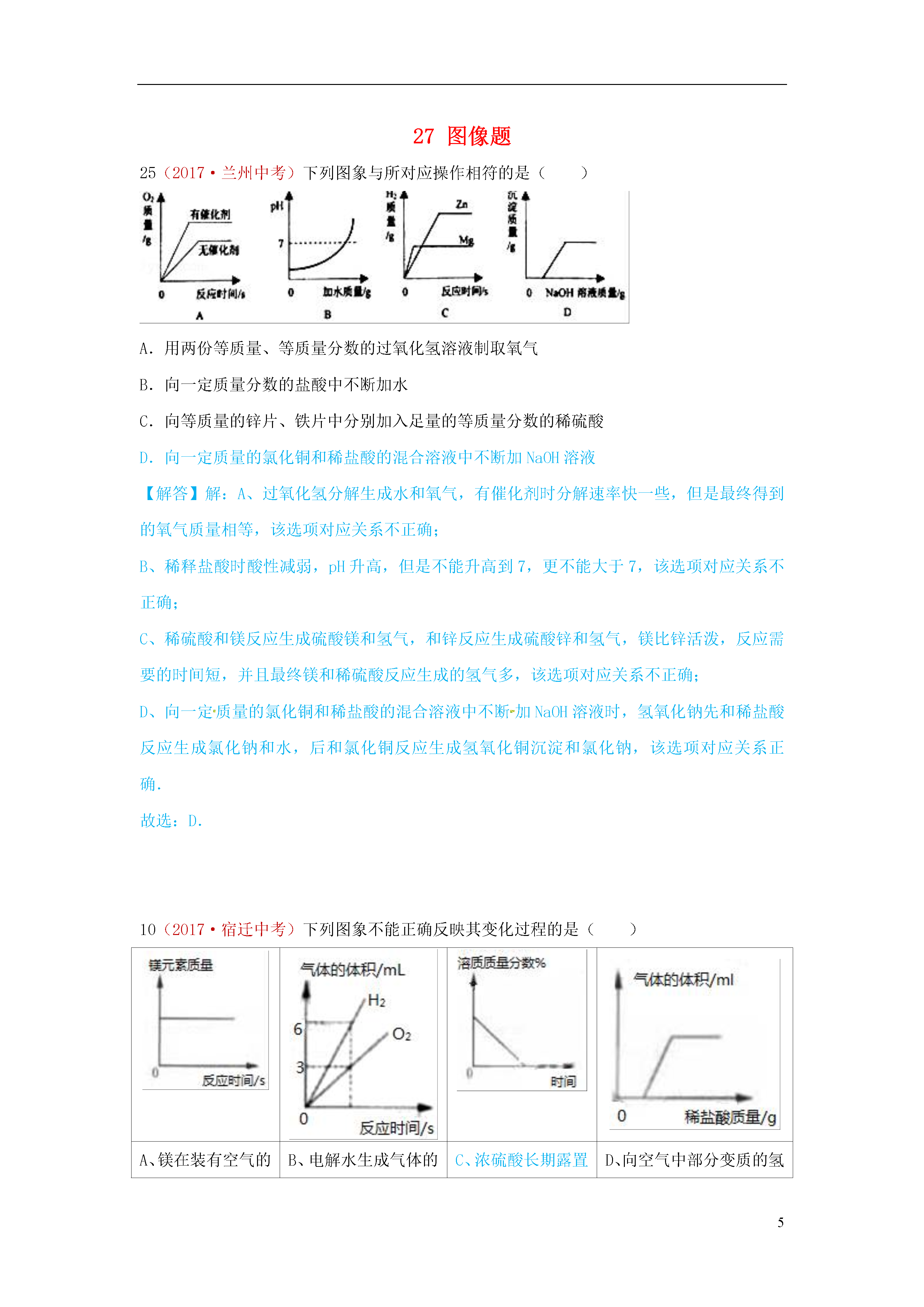

527图像题25（2017·兰州中考）下列图象与所对应操作相符的是（）A．用两份等质量、等质量分数的过氧化氢溶液制取氧气B．向一定质量分数的盐酸中不断加水C．向等质量的锌片、铁片中分别加入足量的等质量分数的稀硫酸D．向一定质量的氯化铜和稀盐酸的混合溶液中不断加NaOH溶液【解答】解：A、过氧化氢分解生成水和氧气，有催化剂时分解速率快一些，但是最终得到的氧气质量相等，该选项对应关系不正确；B、稀释盐酸时酸性减弱，pH升高，但是不能升高到7，更不能大于7，该选项对应关系不正确；C、稀硫酸和镁反应生成硫酸镁和氢气，和锌反应生成硫酸锌和氢气，镁比锌活泼，反应需要的时间短，并且最终镁和稀硫酸反应生成的氢气多，该选项对应关系不正确；D、向一定质量的氯化铜和稀盐酸的混合溶液中不断加NaOH溶液时，氢氧化钠先和稀盐酸反应生成氯化钠和水，后和氯化铜反应生成氢氧化铜沉淀和氯化钠，该选项对应关系正确．故选：D．10（2017·宿迁中考）下列图象不能正确反映其变化过程的是（）A、镁在装有空气的密闭容器内燃烧B、电解水生成气体的体积C、浓硫酸长期露置在空气中D、向空气中部分变质的氢氧化钠溶液中滴加稀盐酸A．AB．BC．CD．D【解答】解：A、镁在密闭容器中燃烧质量不变，故正确B、水通电电解生成氢气和氧气的体积比为2：1，故正确．C、浓硫酸具有吸水性，会吸收空气中的水蒸气而变稀，但是溶质质量分数不会是0，故错误．D、变质的氢氧化钠溶液含有氢氧化钠和碳酸钠，加盐酸会先与氢氧化钠反应，不会生成气体，后与碳酸钠反应生成二氧化碳反应直至碳酸钠耗尽，故正确；故选：C．10（2017·绥化中考）下列四个图象中，能正确反映对应实验操作的是A.向一定质量的饱和石灰水中不断加入生石灰B.向等质量的锌和铁中滴加足量的质量分数相等的稀盐酸C.用等质量浓度的过氧化氢溶液在有无催化剂条件下制取氧气D.向一定质量的氢氧化钾和硝酸钡的混合溶液中滴加稀硫酸【双选】13（2017·齐齐哈尔中考）下列四个图像中有关量的变化趋势与对应叙述关系正确的是A.向pH=4的盐酸溶液中不断加入氢氧化钠溶液B.在密闭容器中加热木炭和氧化铜粉末的混合物C.向一定量的盐酸和硫酸钠的混合溶液中加入氢氧化钡溶液D.向等质量的锌粉和铁粉中分别加入溶质质量分数相同且足量的稀盐酸19（2017·龙东地区中考）下列图像反映的对应关系错误的是A.相同质量的Mg、Fe分别与足量的稀盐酸反应B.向-定质量的氯化铜和稀盐酸的溶液中加入氢氧化钠溶液C.向稀盐酸中不断加水D.用相同质量、相同溶质质量分数的过氧化氢溶液在有无催化剂条件下制氧气10(2017·山西中考)“归纳整理”是一种很好的学习方法。下面是同学们在复习中梳理得到的一组图像，其中图像与实验表述一致的是A.加水稀释NaOH溶液B.一定温度下，向不饱和KNO3溶液中加入KNO3固体C.向一定量的Na2SO4溶液中滴加BaCl2溶液D.在密闭容器中，镁带燃烧前后固体质量的变化【解析】A项加水稀释NaOH溶液，pH不会小于7，错误。B项一定温度下，向不饱和KNO3溶液中加入KNO3固体，由于溶液不饱和会先溶解一部分，溶质质量分数增大，达到饱和状态后溶质质量分数不变，正确。C项向一定量的Na2SO4溶液中滴加BaCl2溶液，未滴加BaCl2溶液时，没有沉淀产生，起点应在原点，错误。D项密闭容器中镁带燃烧，生成氧化镁固体，镁带的质量小于氧化镁的质量，固体质量会增大，不是不变，错误。故选B。10（2017·江西中考）下列图像能正确反映对应变化关系的是（C）8（2017·六盘水中考）下图能正确反映其对应操作中各种量的变化关系的是A．在碱溶液中加入一定量的稀盐酸，溶液pH的变化曲线B．将等质量的铝粉和锌粉，分别放入质量分数相同的足量稀盐酸中C．加热一定质量的氯酸钾和二氧化锰的混合固体，生成O2的质量与反应时间的关系D.H2还原一定质量的CuO，固体的质量随反应时间的变化关系10（2017·河南中考）右图表示向一定量CaCl2和盐酸的混合溶液中滴加Na2CO3溶液的变化过程，x表示Na2CO3溶液的质量，则y可能表示A．气体的体积B．沉淀的质量C．NaCl的质量D．混合溶液的pH10（2017·三明中考）常温下，往盛放适量M物质的烧杯中逐渐加入N物质并充分搅拌。右下图横坐标x表示N物质的质量，纵坐标y表示烧杯中的某物理量（见下表）。下列实验与图像对应关系合理的是MNyA水氧化钙溶液的温度B水氢氧化钠溶液的pHC饱和氯化钠溶液氯化钠溶液的溶质质量分数D硫酸铜溶液铁粉溶液的质量20（2017·玉林中考
