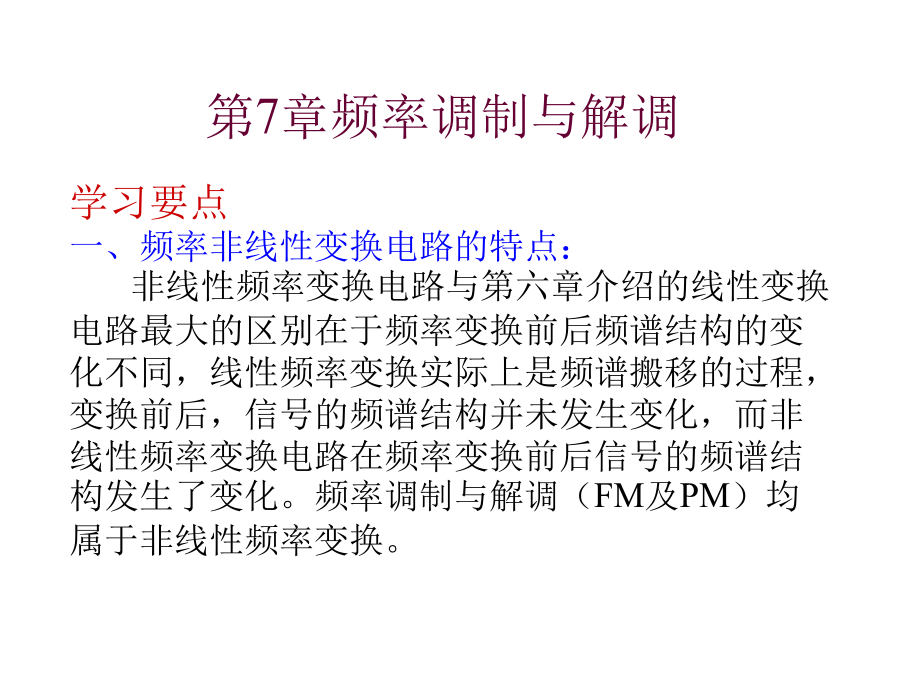

第7章频率调制与解调二、调角波的性质
1、调频波和调相波的性质和数学表达式

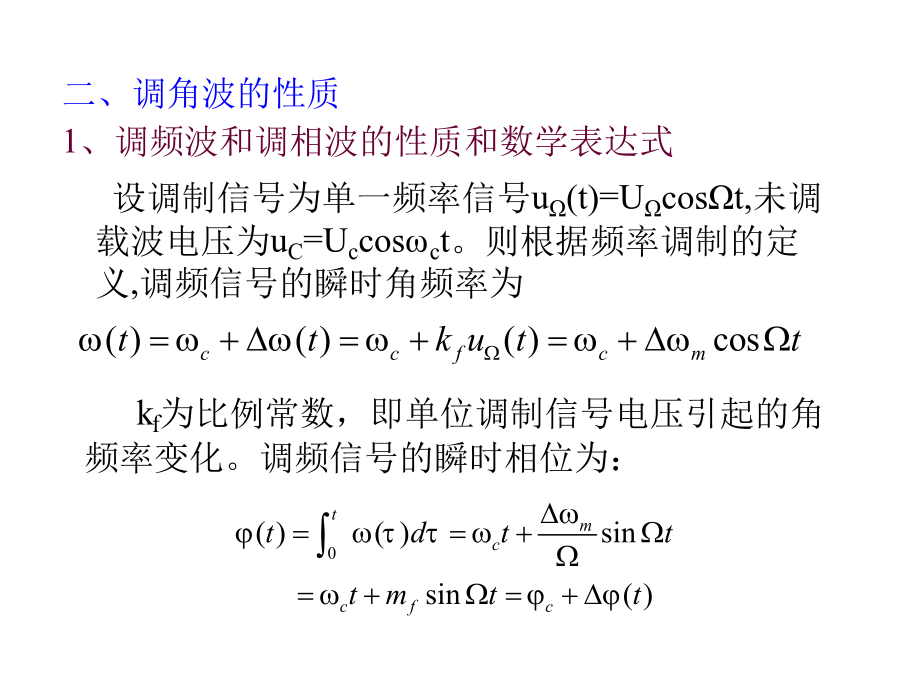

设调制信号为单一频率信号uΩ(t)=UΩcosΩt,未调载波电压为uC=Uccosωct。则根据频率调制的定义,调频信号的瞬时角频率为

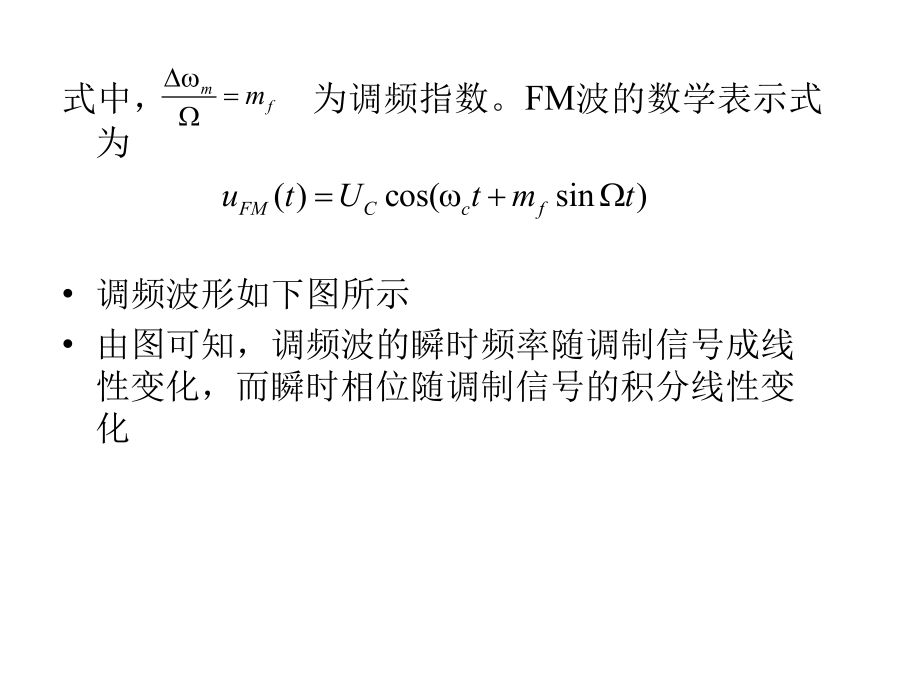

式中，为调频指数。FM波的数学表示式为

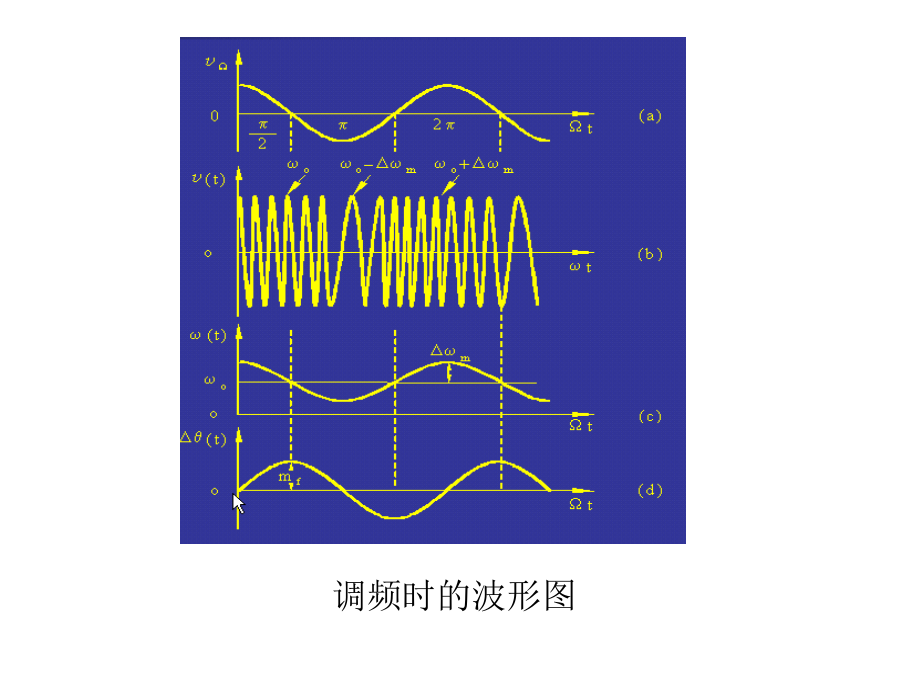

调频波形如下图所示
由图可知，调频波的瞬时频率随调制信号成线性变化，而瞬时相位随调制信号的积分线性变化
调频时的波形图调相时，高频载波的瞬时相位随调制信号uΩ(t)线性变化，即

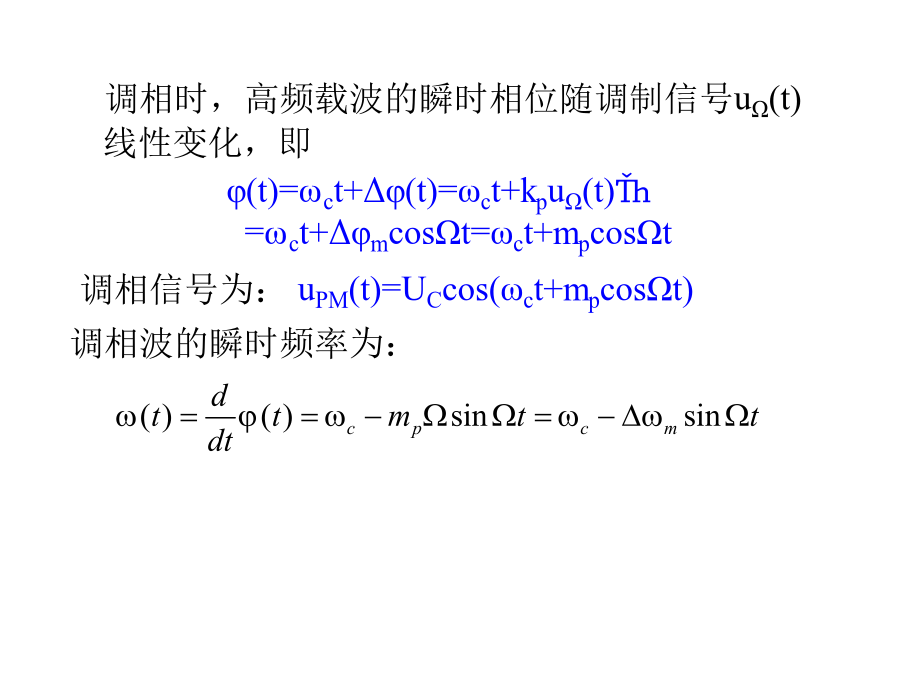

φ(t)=ωct+Δφ(t)=ωct+kpuΩ(t)=ωct+ΔφmcosΩt=ωct+mpcosΩt
调相信号为：uPM(t)=UCcos(ωct+mpcosΩt)
调相波的瞬时频率为：

2、频偏和调制指数
调角波中将瞬时频率偏移的最大值称为频偏，
记为；瞬时相位偏移的最大值为
调制指数，
对调频而言：
频偏：
调制指数：

对调相而言：
频偏：
调制指数：3、调角信号的频谱与有效频带宽度
由于调频波和调相波的方程式相似，因此要分析其中一种频谱，则另一种也完全适用。
（1）调频波的频谱
几个调频频率相等、调频系数mf不等的调频波频谱图。单频调制时FM波的振幅谱
（a）Ω为常数;（b）Δωm为常数（2）调频波和调相波的有效频带宽度
通常将振幅小于载波振幅10%的边频分量忽略不计，有效的上下边频分量总数则为2(m+1)个，即调频波和调相波的有效频带宽度定为：
BW=2(m+1)F=2(Δf+F)
可见，调频波和调相波的有效频带宽度与它们的调制系数m有关，m越大，有效频带越宽。但是，对于用同一个调制信号对载波进行调频和调相时，两者的频带宽度因mf和mp的不同而互不相同。4、调频波和调相波的功率
调频波和调相波的平均功率与调幅波一样，也为载频功率和各边频功率之和。单频调制时，调频波和调相波的平均功率均可由下式求得，以调频为例，即为三、调频方法及电路晶体振荡器直接调频电路
（a）实际电路;（b）交流等效电路（2）间接调频法
先将调制信号进行积分处理，然后用它控制载波的瞬时相位变化，从而实现间接控制载波的瞬时频率变化的方法，称为间接调频法。
这种调频波突出的优点是载波中心频率的稳定性可以做的较高，但可能得到的最大频偏较小。
实现相位调制的方法：
1）矢量合成法

2）可变移相法
3）可变延时法四、调频信号的解调2、实现鉴频的方法
实现鉴频的方法很多，但常用的方法有以下几种：
1）利用波形变换进行鉴频
2）相移乘法鉴频
3）脉冲记数式鉴频器
4）利用锁相环路实现鉴频3、相位鉴频（乘积型和叠加型）
相位鉴频器也是利用波形变换鉴频的一种方法。它是利用耦合回路的初次级电压之间的相位差随频率变化的特性将调频波变为调幅-调频波，然后用振幅检波恢复调制信号，
只要加在二极管上的电压为FM-AM波，后面就是振幅检波。
因此，这里关键是弄清与间的相位关系
常用的相位鉴频器电路由两种，即电感耦合相位鉴频器和电容耦合相位鉴频器。互感耦合相位鉴频器不同频率时的与矢量图4、比例鉴频器
前面介绍的相位鉴频器，当输入调频信号的振幅发生变化时，输出电压也会发生变化，因此由各种噪声和干扰引起的输入信号寄生调幅，都将在其输出端反映出来。为了抑制噪声及干扰，在鉴频器前必须增设限幅器。而比例鉴频器具有自限幅功能，以因而采用它可以省去外加的限幅器。
