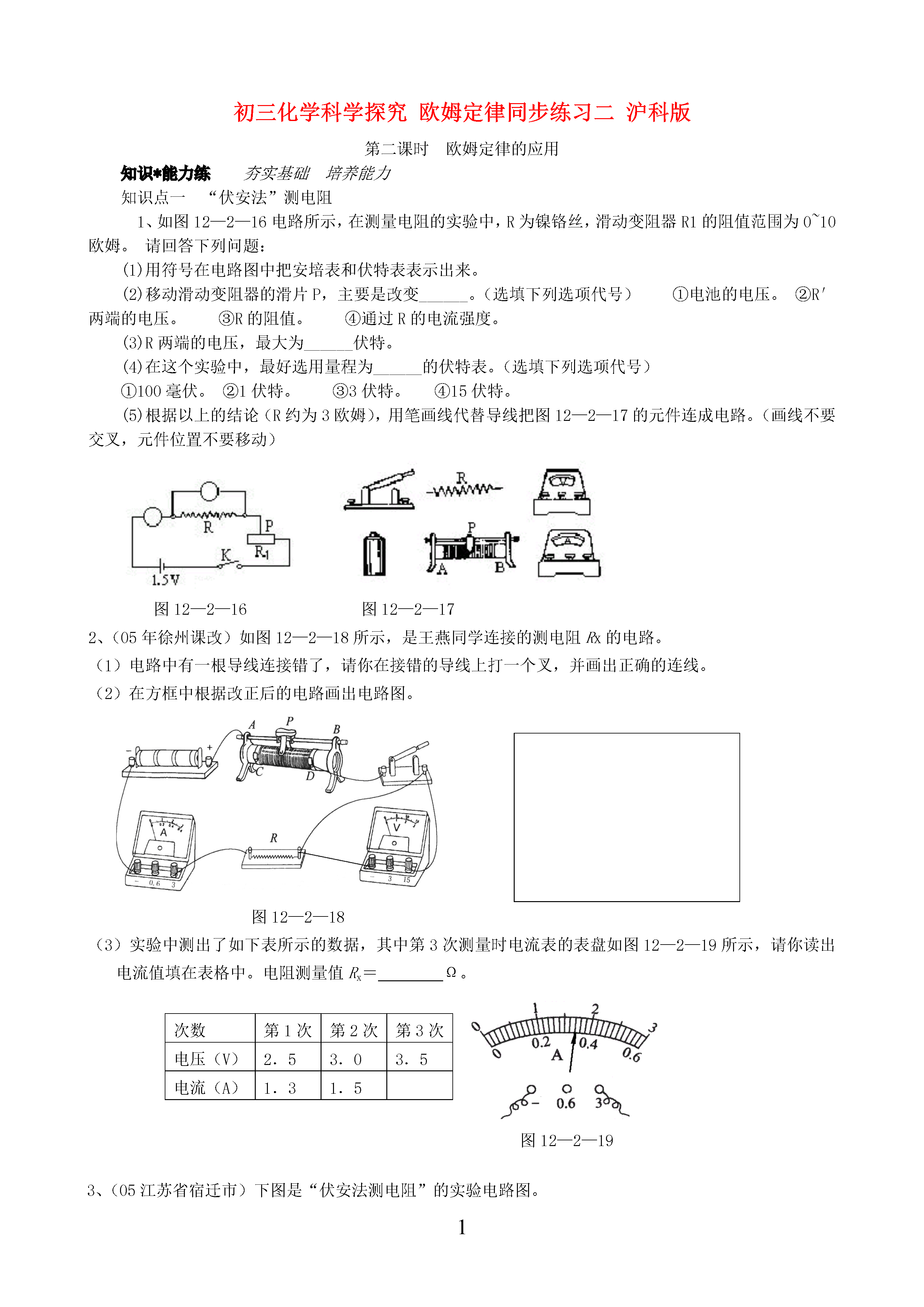

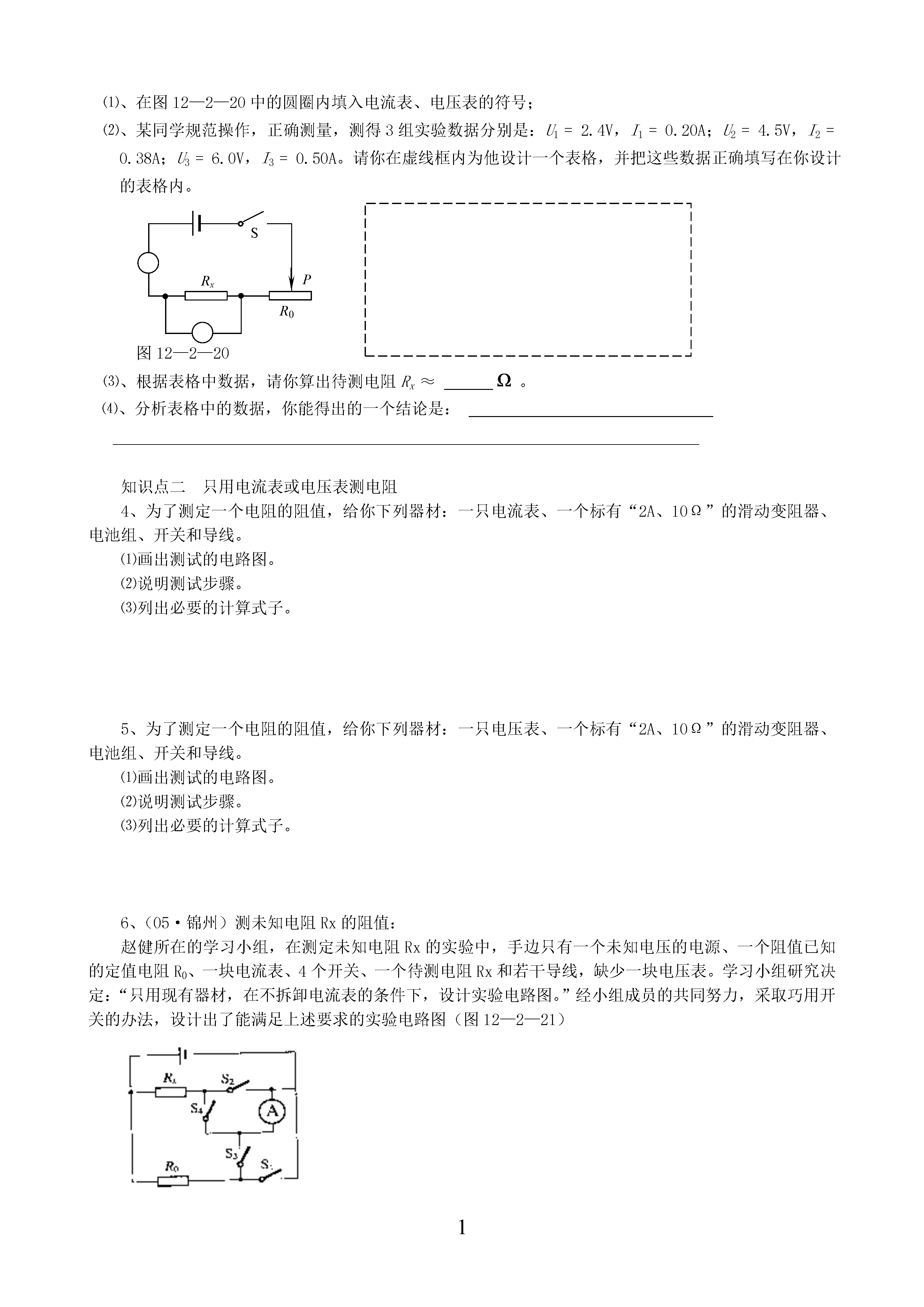

1初三化学科学探究欧姆定律同步练习二沪科版第二课时欧姆定律的应用知识*能力练夯实基础培养能力知识点一“伏安法”测电阻1、如图12—2—16电路所示，在测量电阻的实验中，R为镍铬丝，滑动变阻器R1的阻值范围为0~10欧姆。请回答下列问题：(1)用符号在电路图中把安培表和伏特表表示出来。(2)移动滑动变阻器的滑片P，主要是改变______。（选填下列选项代号）①电池的电压。②R′两端的电压。③R的阻值。④通过R的电流强度。(3)R两端的电压，最大为______伏特。(4)在这个实验中，最好选用量程为______的伏特表。（选填下列选项代号）①100毫伏。②1伏特。③3伏特。④15伏特。(5)根据以上的结论（R约为3欧姆），用笔画线代替导线把图12—2—17的元件连成电路。（画线不要交叉，元件位置不要移动）图12—2—16图12—2—172、（05年徐州课改）如图12—2—18所示，是王燕同学连接的测电阻Rx的电路。（1）电路中有一根导线连接错了，请你在接错的导线上打一个叉，并画出正确的连线。（2）在方框中根据改正后的电路画出电路图。图12—2—18（3）实验中测出了如下表所示的数据，其中第3次测量时电流表的表盘如图12—2—19所示，请你读出电流值填在表格中。电阻测量值Rx＝Ω。次数第1次第2次第3次电压（V）2．53．03．5电流（A）1．31．5图12—2—193、（05江苏省宿迁市）下图是“伏安法测电阻”的实验电路图。⑴、在图12—2—20中的圆圈内填入电流表、电压表的符号；⑵、某同学规范操作，正确测量，测得3组实验数据分别是：U1=2.4V，I1=0.20A；U2=4.5V，I2=0.38A；U3=6.0V，I3=0.50A。请你在虚线框内为他设计一个表格，并把这些数据正确填写在你设计的表格内。PR0RxS图12—2—20⑶、根据表格中数据，请你算出待测电阻Rx≈。⑷、分析表格中的数据，你能得出的一个结论是：知识点二只用电流表或电压表测电阻4、为了测定一个电阻的阻值，给你下列器材：一只电流表、一个标有“2A、10Ω”的滑动变阻器、电池组、开关和导线。⑴画出测试的电路图。⑵说明测试步骤。⑶列出必要的计算式子。5、为了测定一个电阻的阻值，给你下列器材：一只电压表、一个标有“2A、10Ω”的滑动变阻器、电池组、开关和导线。⑴画出测试的电路图。⑵说明测试步骤。⑶列出必要的计算式子。6、（05·锦州）测未知电阻Rx的阻值：赵健所在的学习小组，在测定未知电阻Rx的实验中，手边只有一个未知电压的电源、一个阻值已知的定值电阻R0、一块电流表、4个开关、一个待测电阻Rx和若干导线，缺少一块电压表。学习小组研究决定：“只用现有器材，在不拆卸电流表的条件下，设计实验电路图。”经小组成员的共同努力，采取巧用开关的办法，设计出了能满足上述要求的实验电路图（图12—2—21）图12—2—21⑴请你根据这个电路图，写出实验步骤：⑵被测电阻的表达式Rx=。⑶你对这个实验电路图的改进建议是。知识点三电流表和电压表的内阻7、在如图12—2—22所示的电路中，R=3.0KΩ，电源两端的电压不变，S1闭合，S2断开时，电压表的示数为1.0V；当S1和S2都闭合时，电压表的示数为3.0V。求电压表的电阻值。图12—2—22方法*技巧练巧练方法事半功倍方法技巧一运用“伏安法”测电阻时要注意电表量程和其他电路元件的选择8、某电阻器，当其两端加上4V的电压时，通过它的电流为200mA，当电压增大到9V时，其电阻就为Ω；若用0～0.6A，0～3A两种量程的电流表来测量这时通过电阻器的电流，应选用的量程是A。9、（04·黄岗）下面是你某次与另外两位同学合作完成的实验：实验目的：测定一段金属丝电阻（约100Ω左右）。实验器材：电源（3V）；定值电阻3个R01（0.1Ω）、R02（10Ω）、R03（1000Ω）；电流表1个（只有0～0.6A量程能使用）；单刀开关2个；导线若干。⑴甲同学设计了如图12—2—23的实验电路图，得到一致认同。乙同学按图12—4—34完成了实物连线如图12—2—24，但有一处连线错误，请你把错误的导线打上“×”。图12—2—23图12—2—24⑵在选用定值电阻R0时引起争议，甲认为选R01（0.1Ω），乙认为选R03（1000Ω），你认为应选用，其理由是：①。②。方法技巧二应用欧姆定律处理问题时要注意U、I、R的一一的对应10、如图12—2—25所示，有两个阻值分别为20欧、30欧的电阻串联在电路中。请你任意补充一个条件，提出问题，然后解答。（至少提出两个不同
