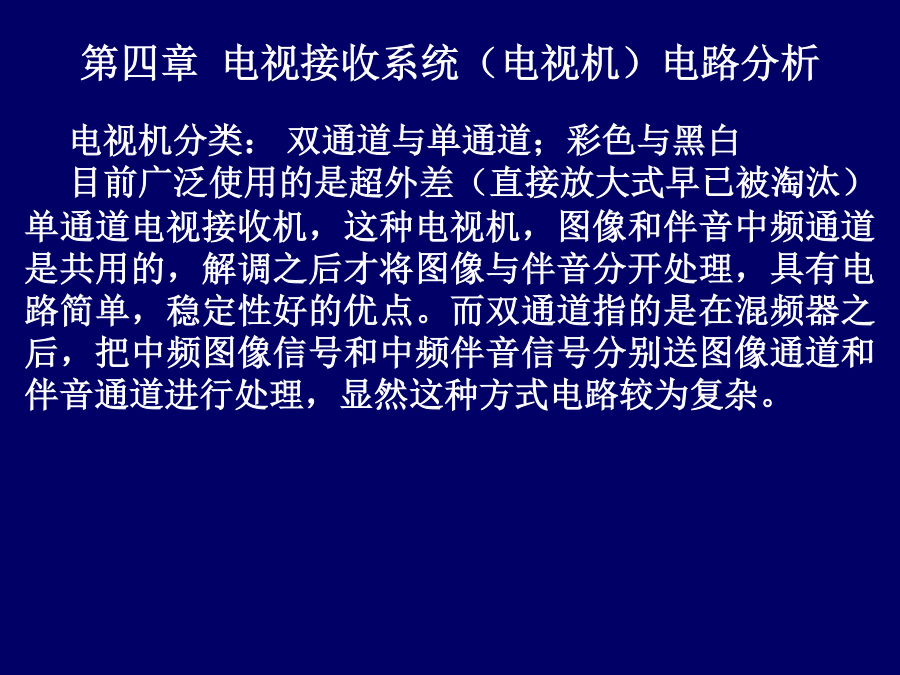

第四章电视接收系统（电视机）电路分析4．1黑白与彩色电视机的基本组成

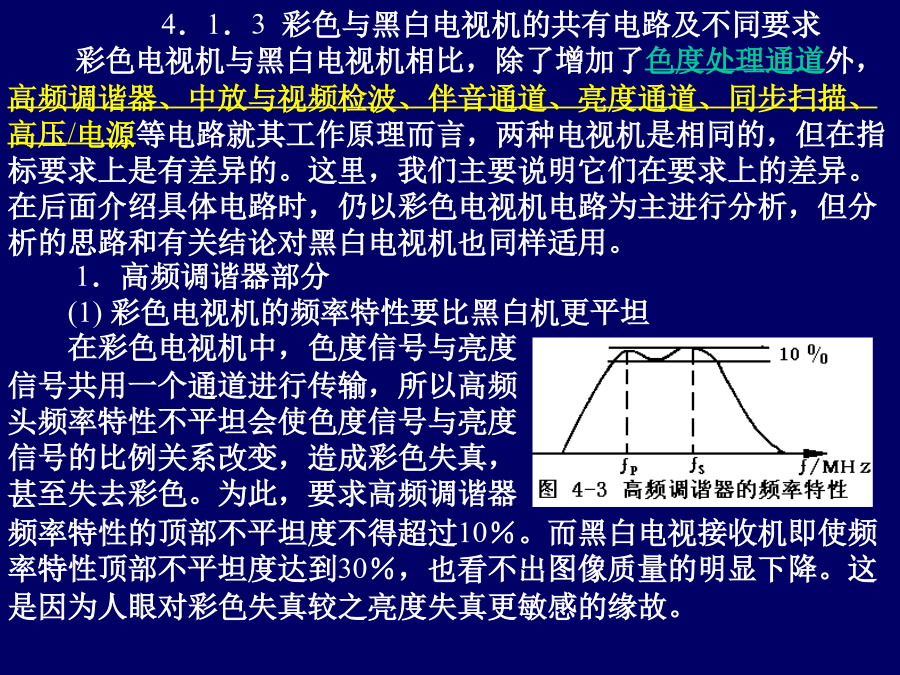

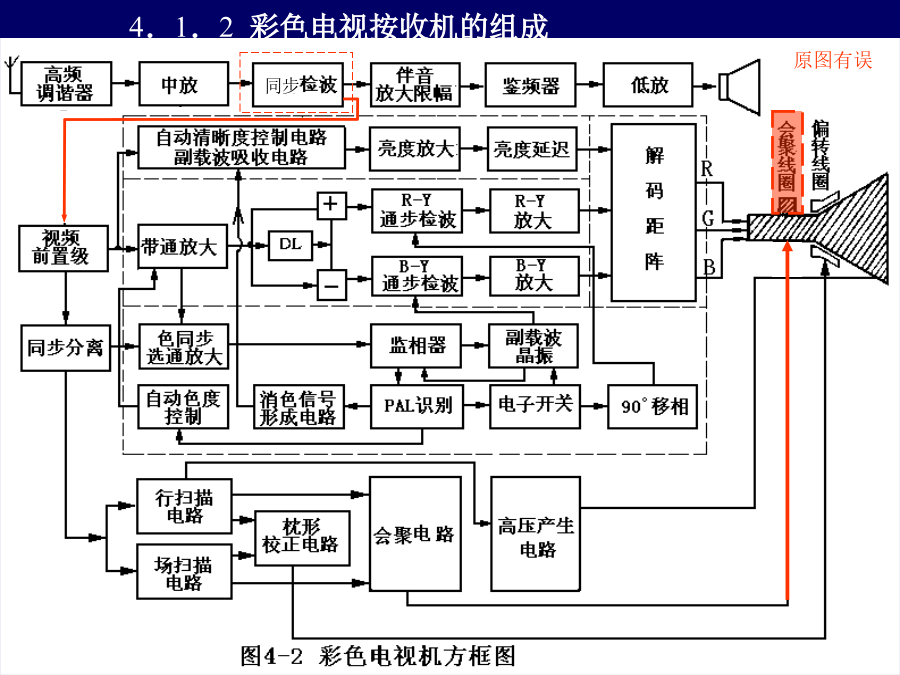

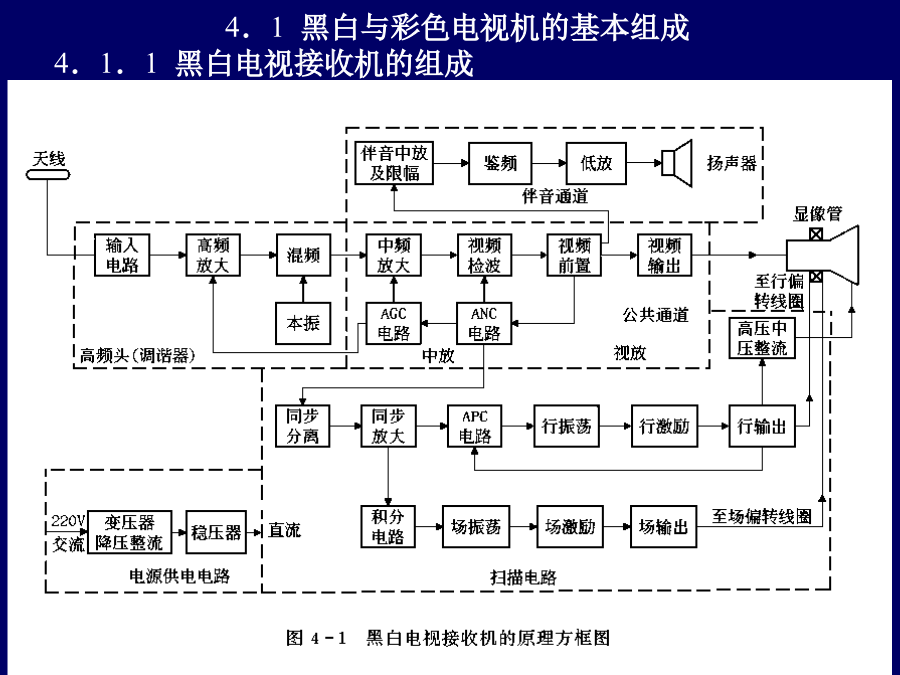

4．1．1黑白电视接收机的组成4．1．2彩色电视按收机的组成4．1．3彩色与黑白电视机的共有电路及不同要求
彩色电视机与黑白电视机相比，除了增加了色度处理通道外，高频调谐器、中放与视频检波、伴音通道、亮度通道、同步扫描、高压/电源等电路就其工作原理而言，两种电视机是相同的，但在指标要求上是有差异的。这里，我们主要说明它们在要求上的差异。在后面介绍具体电路时，仍以彩色电视机电路为主进行分析，但分析的思路和有关结论对黑白电视机也同样适用。
1．高频调谐器部分

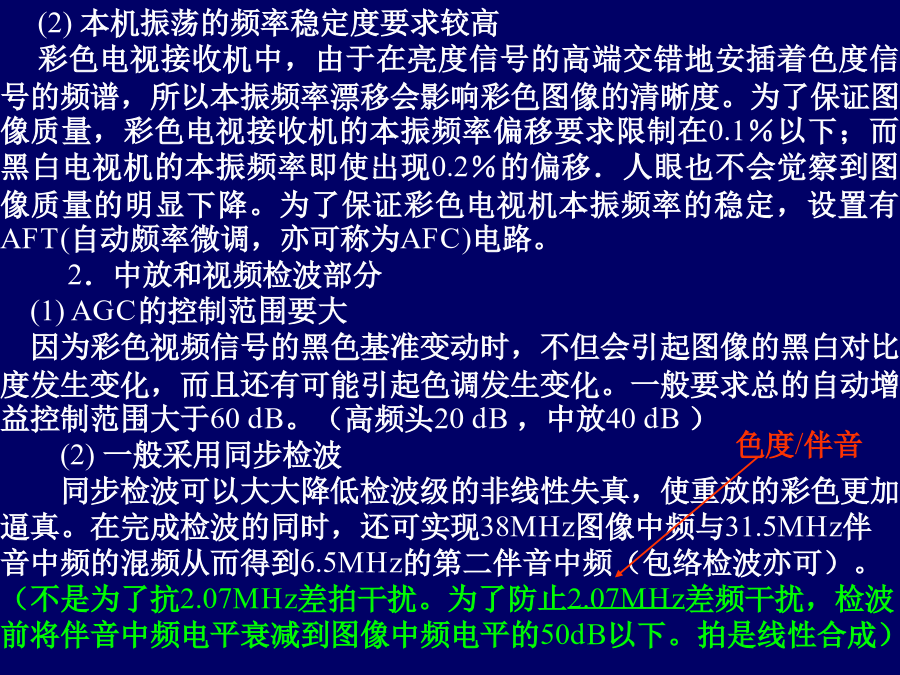

(1)彩色电视机的频率特性要比黑白机更平坦(2)本机振荡的频率稳定度要求较高
彩色电视接收机中，由于在亮度信号的高端交错地安插着色度信号的频谱，所以本振频率漂移会影响彩色图像的清晰度。为了保证图像质量，彩色电视接收机的本振频率偏移要求限制在0.1％以下；而黑白电视机的本振频率即使出现0.2％的偏移．人眼也不会觉察到图像质量的明显下降。为了保证彩色电视机本振频率的稳定，设置有AFT(自动颇率微调，亦可称为AFC)电路。
2．中放和视频检波部分
(1)AGC的控制范围要大
因为彩色视频信号的黑色基准变动时，不但会引起图像的黑白对比度发生变化，而且还有可能引起色调发生变化。一般要求总的自动增益控制范围大于60dB。（高频头20dB，中放40dB）
(2)一般采用同步检波
同步检波可以大大降低检波级的非线性失真，使重放的彩色更加逼真。在完成检波的同时，还可实现38MHz图像中频与31.5MHz伴音中频的混频从而得到6.5MHz的第二伴音中频（包络检波亦可）。（不是为了抗2.07MHz差拍干扰。为了防止2.07MHz差频干扰，检波前将伴音中频电平衰减到图像中频电平的50dB以下。拍是线性合成）3．亮度通道部分
(1)设有ARC电路和轮廓校正电路
彩色全电视信号中的亮度信号频谱与色度信号频谱是互相交错的，为了消除色度信号对亮度信号的干扰，亮度通道中利用了窄带陷波器将色度副载波衰减15dB以上。因而，也使处于该位置中的亮度信号同时衰减了，降低了图像的清晰度。为此，在亮度通道中加入轮廓校正电路(亦称勾边电路)，以此来弥补彩色图像亮度信号的高频损失。（高档机中主要是为了校正孔阑效应）
彩色电视机在接收黑白电视信号时，应使亮度信号的高频成分不被衰减。所以副载波陷波器在接收彩色电视信号时自动接通；而在接收黑白电视信号时自动切断。既实现自动清晰度控制(ARC)。
(2)设有亮度信号延时网络
由于亮度通道的频带比色度通道要宽因而信号通过色度通道的延迟时间比通过亮度通道的延迟时间要长。如果亮度信号不加延时，会出现同一像素的亮度信号和色度信号不重合的彩色镶边现象。在亮度通道中接入一延迟线，使亮度信号延时后与色度信号同时到达基色输出矩阵电路。我国的彩色电视机中一般采用0.6μs的延迟线进行补偿。延时误差一般应小于0.06μs(0.001行)。(3)具有直流恢复电路
彩色电视机中，亮度、色差信号送往矩阵电路之前，必须恢复亮度信号的直流成分，而黑白电视机可不必要。这是因为黑白电视信号失去直流分量后，引起的亮度失真仅表现为背景该黑的不够黑，该亮时不够亮，由于观察者并不知实景，无法对比，不易觉察。而人们对某些彩色背景的颜色非常熟悉。如果彩色电视信号失去直流成分，将可能使蓝天变绿、草地发黄等。因此，彩色电视机检波后的彩色全电视信号，在传送到显像管之前，不能丢失其直流成分。在亮度通道中，一般采用箝位电路，将亮度信号中的黑色电平(消隐后肩)箝位在某一直流电平上，以恢复其直流成分，从而保证满足正确的三基色电信号比例关系。4．扫描和高压电路部分
(1)阳极电压较高
同样尺寸的彩色显像管其高压比黑白电视机高得多。比如，14英寸彩色显像管的阳极高压约为22kV，而14英寸黑白显像管的阳极高压仅为12kV。同时，彩色显像管的阳极电流也较黑白电视机大得多。
(2)扫描电路输出功率较大
由于彩色电视机的阳极电压高、电流大，所以彩色显像管所需要的偏转功率大，因而，扫描电路要有较大的输出功率。
(3)一般有自动亮度限制(ABL)电路
为防止显像管阳极电流过大，高压太高而引起显像管较早衰老、损坏，或造成其它器件出现故障，在彩色电视机中多采用ABL电路，以此来自动限制彩色显像管的阳极电流，使之不超过其厂标极限值。
(4)彩色电视机都设有X射线保护电路
由于彩色电视机的阳极电压较高，易于产生过量的X射线辐射，所以需要设置X射线保护电路。当高压因某种原因升高超过安全值时，保护电路动作，终止高压输出。4．2公共通道电路分析
4．2．1电子调谐器与频道预选器
电子调谐器即电调谐高频头，内部包含着许多调谐回路（高放回路、输入回路、本机振荡回路），这些调谐回路又都是通过改变变容二极管的
