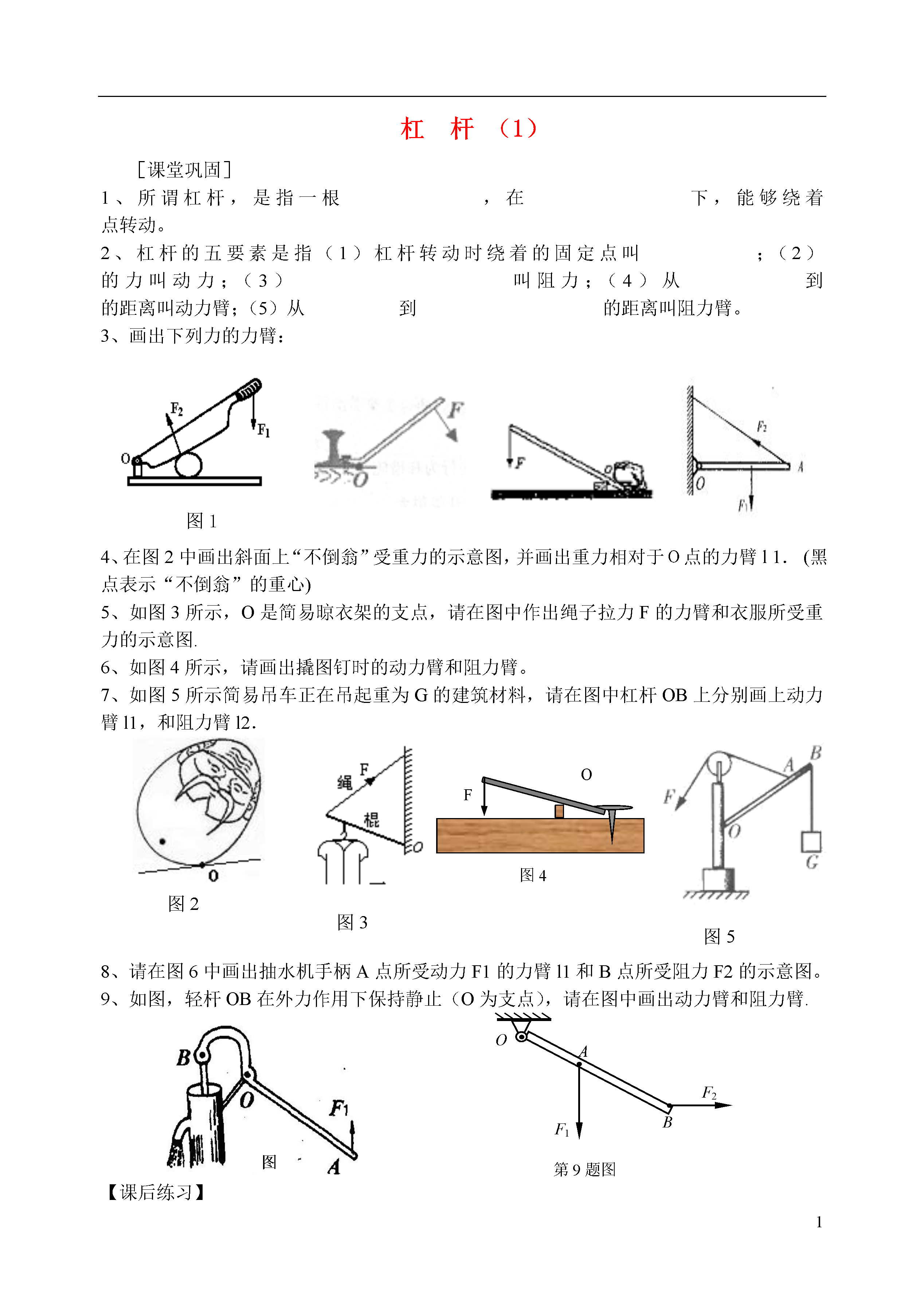

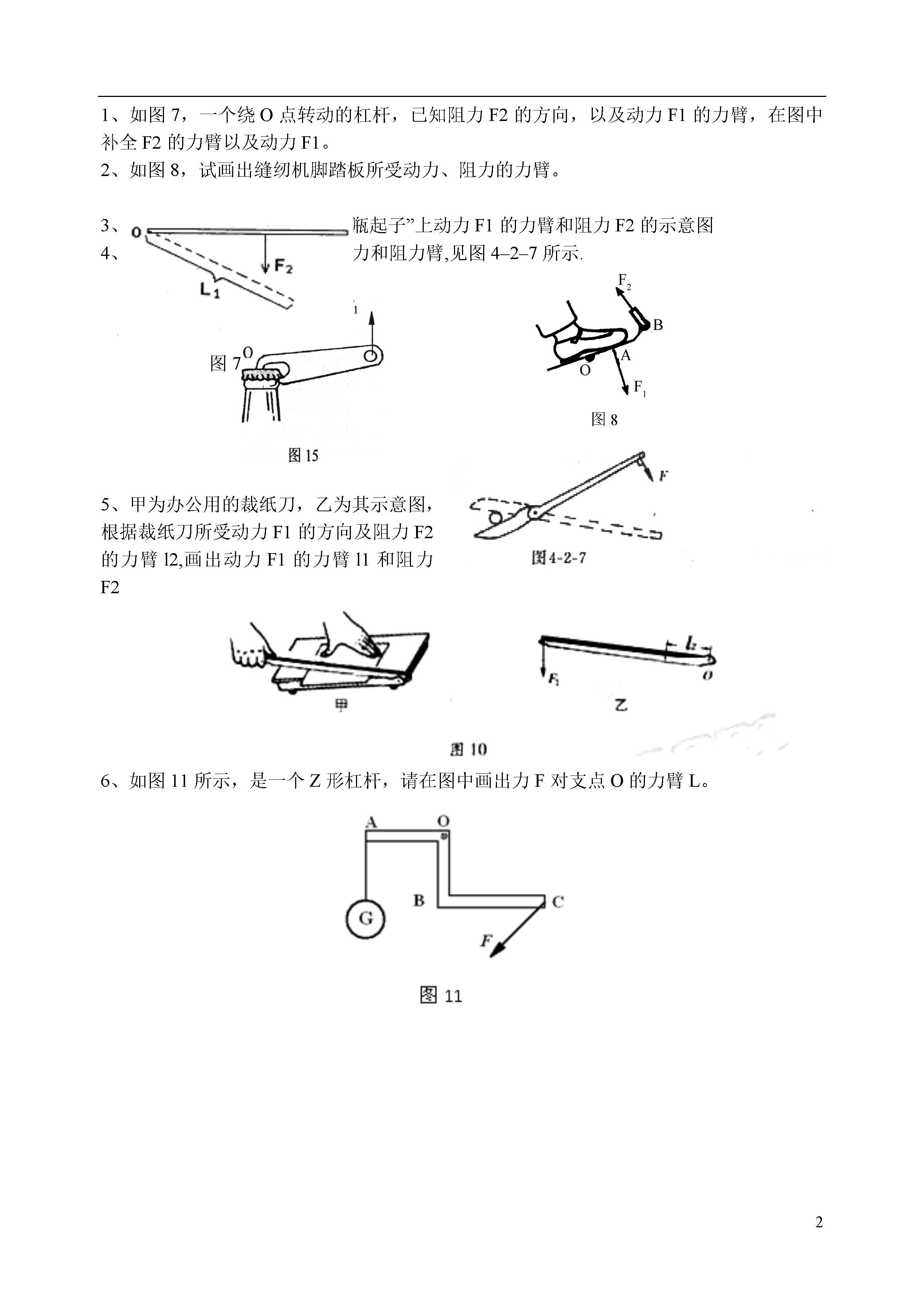

21杠杆（1）［课堂巩固］1、所谓杠杆，是指一根，在下，能够绕着点转动。2、杠杆的五要素是指（1）杠杆转动时绕着的固定点叫；（2）的力叫动力；（3）叫阻力；（4）从到的距离叫动力臂；（5）从到的距离叫阻力臂。3、画出下列力的力臂：图14、在图2中画出斜面上“不倒翁”受重力的示意图，并画出重力相对于Ｏ点的力臂l1．(黑点表示“不倒翁”的重心)5、如图3所示，O是简易晾衣架的支点，请在图中作出绳子拉力F的力臂和衣服所受重力的示意图.6、如图4所示，请画出撬图钉时的动力臂和阻力臂。7、如图5所示简易吊车正在吊起重为G的建筑材料，请在图中杠杆OB上分别画上动力臂l1，和阻力臂l2．O图4F图2图5图38、请在图6中画出抽水机手柄A点所受动力F1的力臂l1和B点所受阻力F2的示意图。9、如图，轻杆OB在外力作用下保持静止（O为支点），请在图中画出动力臂和阻力臂.图6第9题图F1ABF2O【课后练习】1、如图7，一个绕O点转动的杠杆，已知阻力F2的方向，以及动力F1的力臂，在图中补全F2的力臂以及动力F1。2、如图8，试画出缝纫机脚踏板所受动力、阻力的力臂。图8图73、在图15中，画出作用在“开瓶起子”上动力F1的力臂和阻力F2的示意图4、补齐图中剪刀实线部分的阻力和阻力臂,见图4–2–7所示.5、甲为办公用的裁纸刀，乙为其示意图，根据裁纸刀所受动力F1的方向及阻力F2的力臂l2,画出动力F1的力臂l1和阻力F26、如图11所示，是一个Z形杠杆，请在图中画出力F对支点O的力臂L。
