发明授权-200710100880X-设备使用状况管理系统.pdf

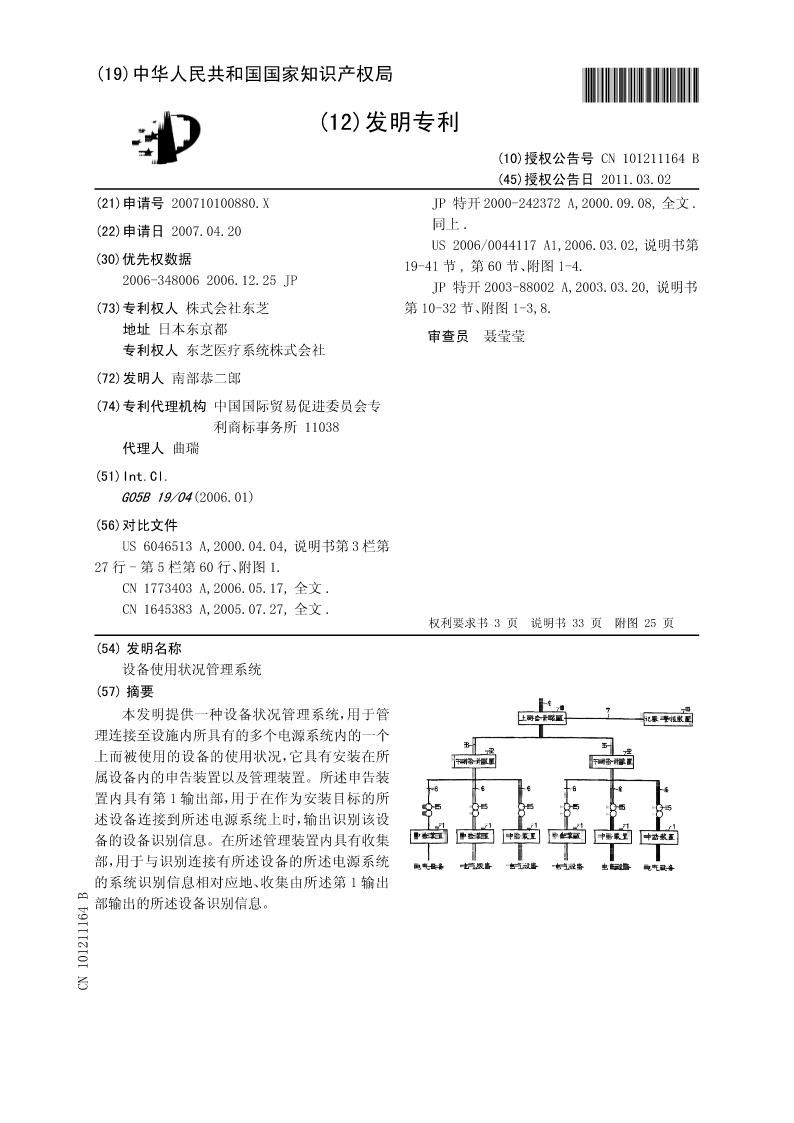

(19)中华人民共和国国家知识产权局*CN101211164B*
(12)发明专利

(10)授权公告号CN101211164B
(45)授权公告日2011.03.02
(21)申请号200710100880.XJP特开2000-242372A,2000.09.08,全文.
(22)申请日2007.04.20同上.
US2006/0044117A1,2006.03.02,说明书第
(30)优先权数据19-41节,第60节、附图1-4.
2006-3480062006.12.25JPJP特开2003-88002A,2003.03.20,说明书
(73)专利权人株式会社东芝第10-32节、附图1-3,8.
地址日本东京都
审查员聂莹莹
专利权人东芝医疗系统株式会社
(72)发明人南部恭二郎
(74)专利代理机构中国国际贸易促进委员会专
利商标事务所11038
代理人曲瑞

(51)Int.Cl.
G05B19/04(2006.01)

(56)对比文件
US6046513A,2000.04.04,说明书第3栏第
27行-第5栏第60行、附图1.
CN1773403A,2006.05.17,全文.
CN1645383A,2005.07.27,全文.
权利要求书3页说明书33页附图25页
(54)发明名称
设备使用状况管理系统
(57)摘要
本发明提供一种设备状况管理系统，用于管
理连接至设施内所具有的多个电源系统内的一个
上而被使用的设备的使用状况，它具有安装在所
属设备内的申告装置以及管理装置。所述申告装
置内具有第1输出部，用于在作为安装目标的所
述设备连接到所述电源系统上时，输出识别该设
备的设备识别信息。在所述管理装置内具有收集
部，用于与识别连接有所述设备的所述电源系统
的系统识别信息相对应地、收集由所述第1输出
部输出的所述设备识别信息。
CN10264B

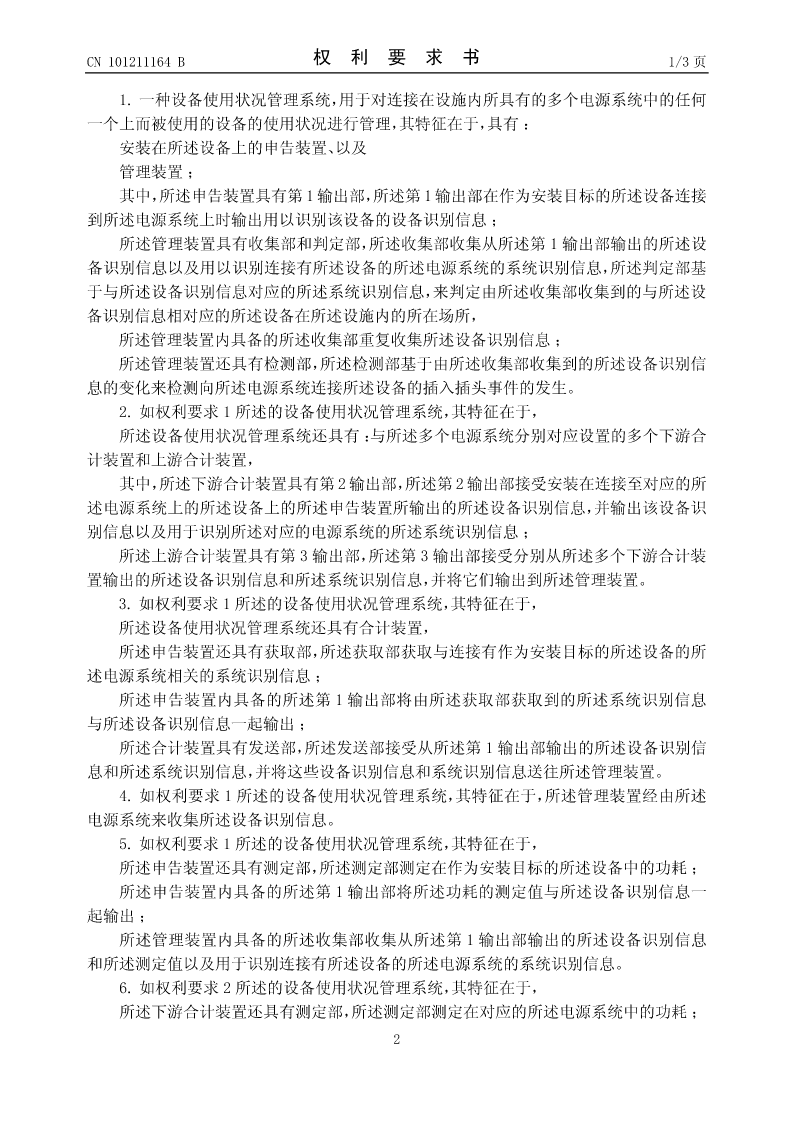

CN101211164B权利要求书1/3页

1.一种设备使用状况管理系统，用于对连接在设施内所具有的多个电源系统中的任何
一个上而被使用的设备的使用状况进行管理，其特征在于，具有：
安装在所述设备上的申告装置、以及
管理装置；
其中，所述申告装置具有第1输出部，所述第1输出部在作为安装目标的所述设备连接
到所述电源系统上时输出用以识别该设备的设备识别信息；
所述管理装置具有收集部和判定部，所述收集部收集从所述第1输出部输出的所述设
备识别信息以及用以识别连接有所述设备的所述电源系统的系统识别信息，所述判定部基
于与所述设备识别信息对应的所述系统识别信息，来判定由所述收集部收集到的与所述设
备识别信息相对应的所述设备在所述设施内的所在场所，
所述管理装置内具备的所述收集部重复收集所述设备识别信息；
所述管理装置还具有检测部，所述检测部基于由所述收集部收集到的所述设备识别信
息的变化来检测向所述电源系统连接所述设备的插入插头事件的发生。
2.如权利要求1所述的设备使用状况管理系统，其特征在于，
所述设备使用状况管理系统还具有：与所述多个电源系统分别对应设置的多个下游合
计装置和上游合计装置，
其中，所述下游合计装置具有第2输出部，所述第2输出部接受安装在连接至对应的所
述电源系统上的所述设备上的所述申告装置所输出的所述设备识别信息，并输出该设备识
别信息以及用于识别所述对应的电源系统的所述系统识别信息；
所述上游合计装置具有第3输出部，所述第3输出部接受分别从所述多个下游合计装
置输出的所述设备识别信息和所述系统识别信息，并将它们输出到所述管理装置。
3.如权利要求1所述的设备使用状况管理系统，其特征在于，
所述设备使用状况管理系统还具有合计装置，
所述申告装置还具有获取部，所述获取部获取与连接有作为安装目标的所述设备的所
述电源系统相关的系统识别信息；
所述申告装置内具备的所述第1输出部将由所述获取部获取到的所述系统识别信息
与所述设备识别信息一起输出；
所述合计装置具有发送部，所述发送部接受从所述第1输出部输出的所述设备识别信
息和所述系统识别信息，并将这些设备识别信息和系统识别信息送往所述管理装置。
4.如权利要求1所述的设备使用状况管理系统，其特征在于，所述管理装置经由所述
电源系统来收集所述设备识别信息。
5.如权利要求1所述的设备使用状况管理系统，其特征在于，
所述申告装置还具有测定部，所述测定部测定在作为安装目标的所述设备中的功耗；
所述申告装置内具备的所述第1输出部将所述功耗的测定值与所述设备识别信息一
起输出；
所述管理装置内具备的所述收集部收集从所述第1输出部输出的所述设备识别信息
和所述测定值以及用于识别连接有所述设备的所述电源系统的系统识别信息。
6.如权利要求2所述的设备使用状况管理系统，其特征在于，
所述下游合计装置还具有测定部，所述测定部
