发明授权-2015800809678-紧线装置的控制装置.pdf

(19)国家知识产权局

(12)发明专利

(10)授权公告号CN107710536B
(45)授权公告日2022.06.07
(21)申请号201580080967.8(74)专利代理机构北京弘权知识产权代理有限
(22)申请日2015.06.24公司11363
专利代理师郭放许伟群
(65)同一申请的已公布的文献号
申请公布号CN107710536A(51)Int.Cl.
H02G1/04(2006.01)
(43)申请公布日2018.02.16
审查员王祖英
(85)PCT国际申请进入国家阶段日

2017.12.15
(86)PCT国际申请的申请数据
PCT/JP2015/0681742015.06.24
(87)PCT国际申请的公布数据
WO2016/207998JA2016.12.29
(73)专利权人株式会社永木精机
地址日本大阪府
(72)发明人野川保次
权利要求书1页说明书8页附图7页
(54)发明名称
紧线装置的控制装置
(57)摘要
本发明提供一种提高架线等的架设作业的
作业效率的紧线装置的控制装置。一种控制进行
架线等的架设的紧线装置的紧线装置的控制装
置(2000)，被设置为将一个旋转驱动机构控制部
(2020)、该旋转驱动机构控制部(2020)的正逆运
转切换部(2040)和显示紧线装置的拉力的拉力
显示部(2060)整合为一体的状态，紧线装置的控
制装置(2000)与拉力计电连接，并控制紧线装
置，从拉力计取得与架线产生的拉力相对应的
值，并显示拉力。
CN107710536B
CN107710536B权利要求书1/1页

1.一种紧线装置的控制装置，用于远程控制进行架线的架设的多个紧线装置，其中：
所述紧线装置的控制装置设置于作业台，所述作业台设置于第一铁塔的上方，
在固定于与设置有所述紧线装置的控制装置的所述第一铁塔的左侧相邻的第二铁塔
的架线上，在所述第一铁塔侧的自由端安装有所述多个紧线装置中的第一紧线装置，所述
第一紧线装置安装于第一拉力计的第一被安装部，所述第一拉力计的第二被安装部经由线
安装于所述第一铁塔，
在固定于与设置有所述紧线装置的控制装置的所述第一铁塔的右侧相邻的第三铁塔
的架线上，在所述第一铁塔侧的自由端安装有所述多个紧线装置中的第二紧线装置，所述
第二紧线装置安装于第二拉力计的第一被安装部，所述第二拉力计的第二被安装部经由线
安装于所述第一铁塔，
所述第一紧线装置具有第一旋转驱动机构，所述第二紧线装置具有第二旋转驱动机
构，
所述紧线装置的控制装置被设置为将用于控制所述第一旋转驱动机构的第一旋转驱
动机构控制部、所述第一旋转驱动机构控制部的正逆运转切换部、显示所述第一紧线装置
的拉力的第一拉力显示部、
用于控制所述第二旋转驱动机构的第二旋转驱动机构控制部、所述第二旋转驱动机构
控制部的正逆运转切换部以及显示所述第二紧线装置的拉力的第二拉力显示部整合为一
体的状态，
所述紧线装置的控制装置与所述第一拉力计及第二拉力计电连接，
同时控制所述第一紧线装置和第二紧线装置，从所述第一拉力计及第二拉力计取得与
架线上产生的拉力相对应的值，并显示拉力，
所述第一旋转驱动机构控制部、所述第一旋转驱动机构控制部的正逆运转切换部、显
示所述第一紧线装置的拉力的所述第一拉力显示部、所述第二旋转驱动机构控制部、所述
第二旋转驱动机构控制部的正逆运转切换部以及显示所述第二紧线装置的拉力的所述第
二拉力显示部被设置为在接近的位置处朝向一方的方向，
将当在所述第一紧线装置和所述第二紧线装置中的至少一个紧线装置对架线的拉力
比设定的拉力大时发出警报的警报部设置为与所述第一旋转驱动机构控制部及所述第二
旋转驱动机构控制部、所述第一旋转驱动机构控制部的正逆运转切换部、所述第二旋转驱
动机构控制部的正逆运转切换部、所述第一拉力显示部和所述第二拉力显示部整合为一体
的状态，
所述警报部包括用于设定发出警报的拉力的警报拉力设定部。
2.根据权利要求1所述的紧线装置的控制装置，其中，包括存储所述第一紧线装置和所
述第二紧线装置的拉力的存储部。
3.根据权利要求1或2所述的紧线装置的控制装置，其中，包括用于通过无线或有线来
控制所述第一紧线装置的所述第一旋转驱动机构和所述第二紧线装置的所述第二旋转驱
动机构的通信部。
4.根据权利要求1或2所述的紧线装置的控制装置，其中，所述警报部用定序器控制。

2

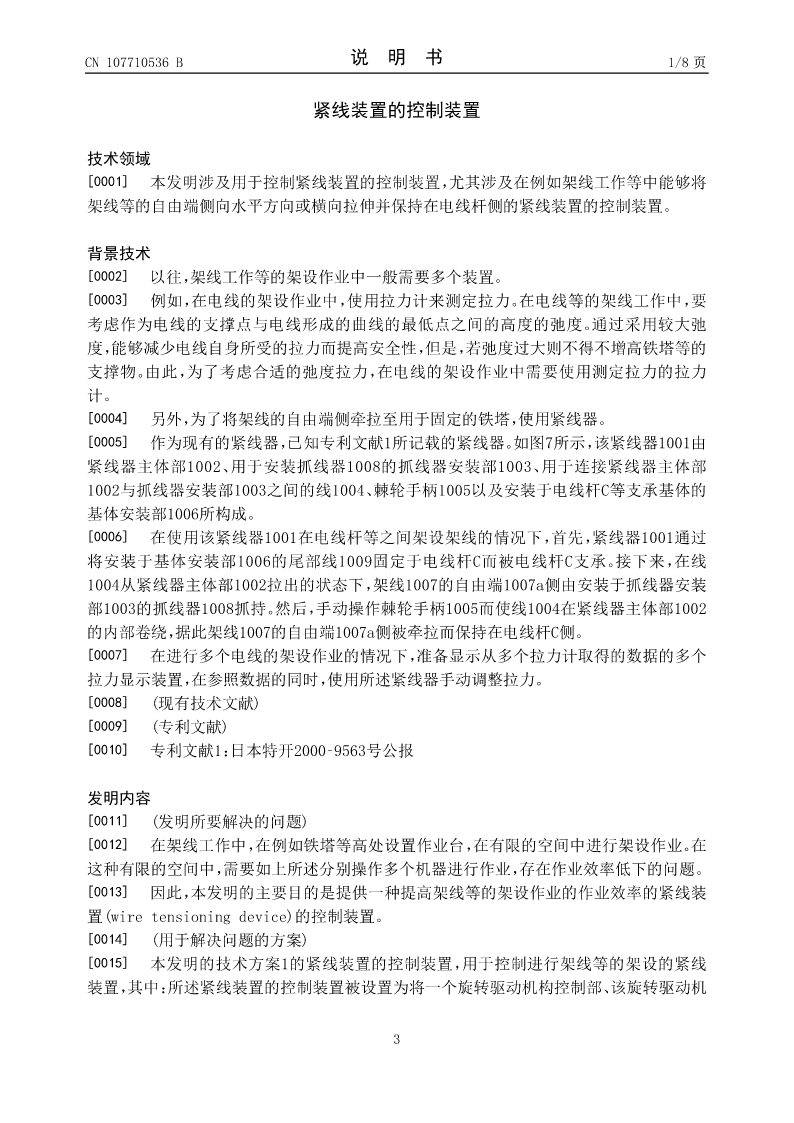

CN107710536B说明书1/8页

紧线装置的控制装置

技术领域
[0001]本发明涉及用于控制紧线装置的控制装置，尤其涉及在例如架线工作等中能够将
架线等的自由端侧向水平方向或横向拉伸并保持在电线杆侧的紧线装置的控制装置。

背景技术
[0002]以往，架线工作等的架设作业中一般需要多个装置。
[000
