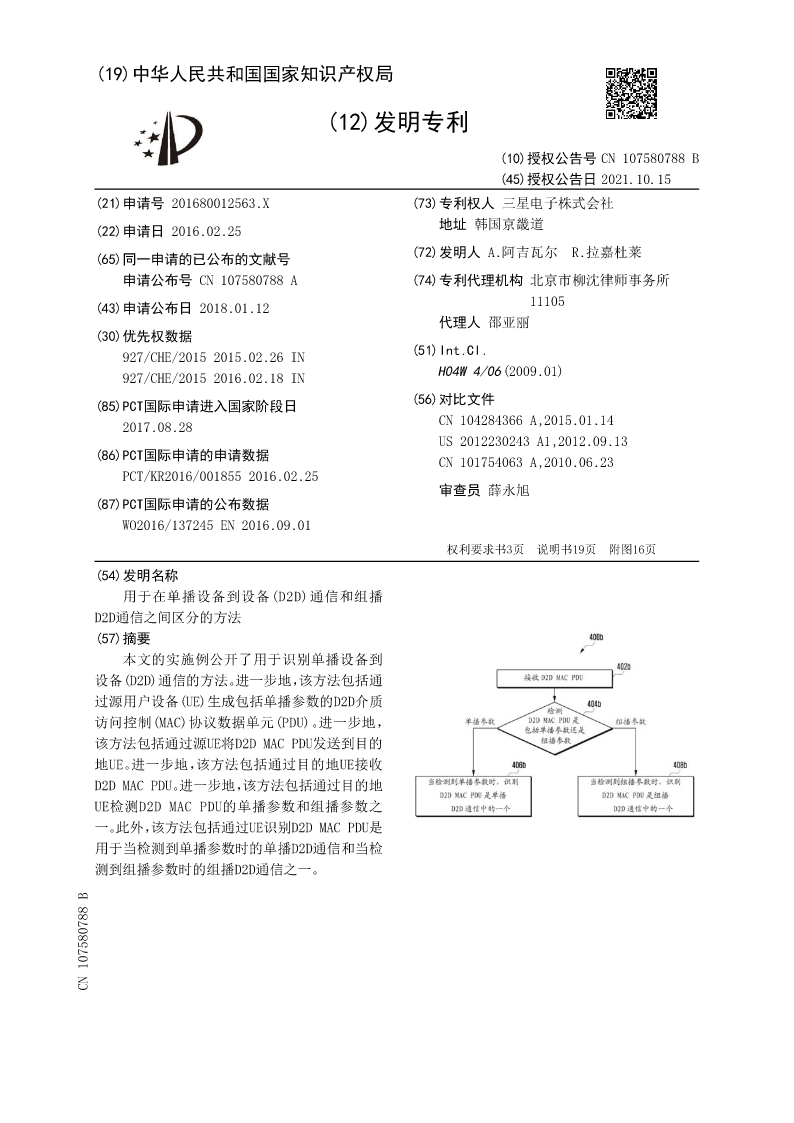

(19)中华人民共和国国家知识产权局

(12)发明专利

(10)授权公告号CN107580788B
(45)授权公告日2021.10.15
(21)申请号201680012563.X(73)专利权人三星电子株式会社
(22)申请日2016.02.25地址韩国京畿道
(65)同一申请的已公布的文献号(72)发明人A.阿吉瓦尔R.拉嘉杜莱
申请公布号CN107580788A(74)专利代理机构北京市柳沈律师事务所
(43)申请公布日2018.01.1211105
代理人邵亚丽
(30)优先权数据
927/CHE/20152015.02.26IN(51)Int.Cl.
927/CHE/20152016.02.18INH04W4/06(2009.01)
(85)PCT国际申请进入国家阶段日(56)对比文件
2017.08.28CN104284366A,2015.01.14
US2012230243A1,2012.09.13
(86)PCT国际申请的申请数据CN101754063A,2010.06.23
PCT/KR2016/0018552016.02.25
审查员薛永旭
(87)PCT国际申请的公布数据

WO2016/137245EN2016.09.01
权利要求书3页说明书19页附图16页
(54)发明名称
用于在单播设备到设备(D2D)通信和组播
D2D通信之间区分的方法
(57)摘要
本文的实施例公开了用于识别单播设备到
设备(D2D)通信的方法。进一步地，该方法包括通
过源用户设备(UE)生成包括单播参数的D2D介质
访问控制(MAC)协议数据单元(PDU)。进一步地，
该方法包括通过源UE将D2DMACPDU发送到目的
地UE。进一步地，该方法包括通过目的地UE接收
D2DMACPDU。进一步地，该方法包括通过目的地
UE检测D2DMACPDU的单播参数和组播参数之
一。此外，该方法包括通过UE识别D2DMACPDU是
用于当检测到单播参数时的单播D2D通信和当检
测到组播参数时的组播D2D通信之一。
CN107580788B

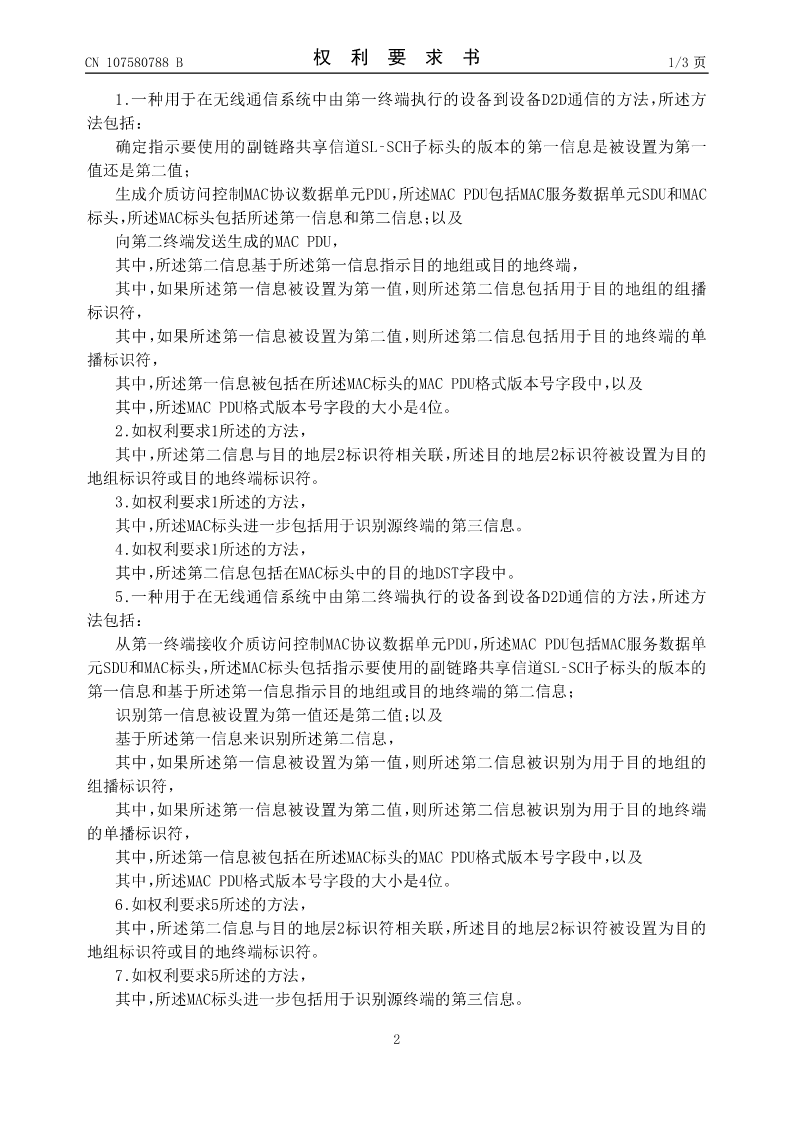

CN107580788B权利要求书1/3页

1.一种用于在无线通信系统中由第一终端执行的设备到设备D2D通信的方法，所述方
法包括：
确定指示要使用的副链路共享信道SL‑SCH子标头的版本的第一信息是被设置为第一
值还是第二值；
生成介质访问控制MAC协议数据单元PDU，所述MACPDU包括MAC服务数据单元SDU和MAC
标头，所述MAC标头包括所述第一信息和第二信息；以及
向第二终端发送生成的MACPDU，
其中，所述第二信息基于所述第一信息指示目的地组或目的地终端，
其中，如果所述第一信息被设置为第一值，则所述第二信息包括用于目的地组的组播
标识符，
其中，如果所述第一信息被设置为第二值，则所述第二信息包括用于目的地终端的单
播标识符，
其中，所述第一信息被包括在所述MAC标头的MACPDU格式版本号字段中，以及
其中，所述MACPDU格式版本号字段的大小是4位。
2.如权利要求1所述的方法，
其中，所述第二信息与目的地层2标识符相关联，所述目的地层2标识符被设置为目的
地组标识符或目的地终端标识符。
3.如权利要求1所述的方法，
其中，所述MAC标头进一步包括用于识别源终端的第三信息。
4.如权利要求1所述的方法，
其中，所述第二信息包括在MAC标头中的目的地DST字段中。
5.一种用于在无线通信系统中由第二终端执行的设备到设备D2D通信的方法，所述方
法包括：
从第一终端接收介质访问控制MAC协议数据单元PDU，所述MACPDU包括MAC服务数据单
元SDU和MAC标头，所述MAC标头包括指示要使用的副链路共享信道SL‑SCH子标头的版本的
第一信息和基于所述第一信息指示目的地组或目的地终端的第二信息；
识别第一信息被设置为第一值还是第二值；以及
基于所述第一信息来识别所述第二信息，
其中，如果所述第一信息被设置为第一值，则所述第二信息被识别为用于目的地组的
组播标识符，
其中，如果所述第一信息被设置为第二值，则所述第二信息被识别为用于目的地终端
的单播标识符，
其中，所述第一信息被包括在所述MAC标头的MACPDU格式版本号字段中，以及
其中，所述MACPDU格式版本号字段的大小是4位。
6.如权利要求5所述的方法，
其中，所述第二信息与目的地层2标识符相关联，所述目的地层2标识符被设置为目的
地组标识符或目的地终端标识符。
7.如权利要求5所述的方法，
其中，所述MAC标头进一步包括用于识别源终端的第三信息。

2
CN107580788B权利要求书2/3页
8.如权利要求5所述的方法，
其中，所述第二信息包括在MAC标头中的目的地DST字段中。
9.一种用于无线通信系统中的
